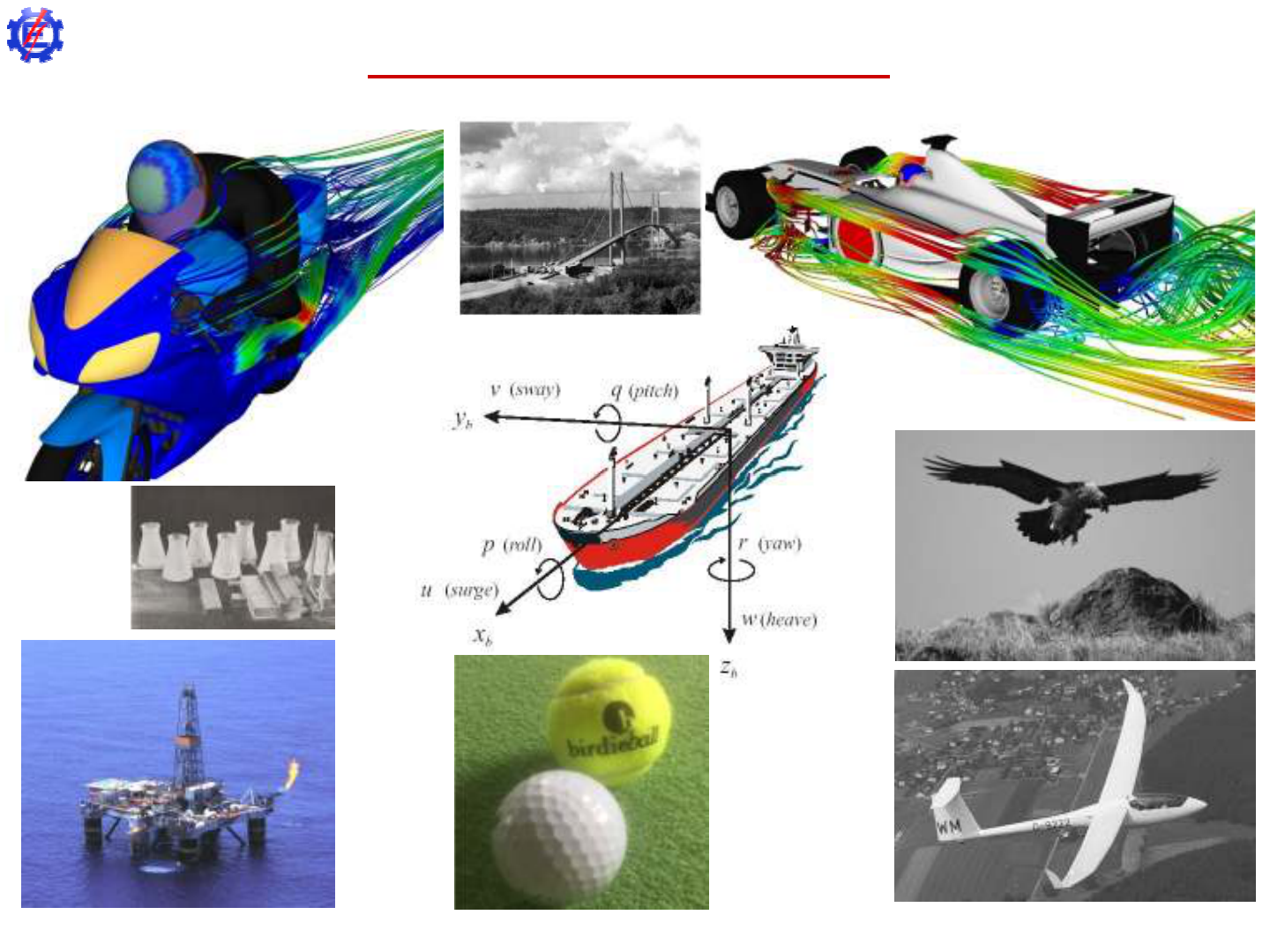

2.1 2.1 –– INTRODUÇÃO (21INTRODUÇÃO (21--0909--20182018))
UNIFEI/IEM: EME603T - Mecânica dos Fluidos II (Capítulo 2 – Escoamento ao redor de corpos imersos) Prof. Luiz Antonio Alcântara Pereira, D.Sc.
1
Fonte: http://www.
https://www.youtube.com/watch?v=0ThQ_nD97hY
UNIFEI/IEM: EME603T - Mecânica dos Fluidos II (Capítulo 2 – Escoamento ao redor de corpos imersos) Prof. Luiz Antonio Alcântara Pereira, D.Sc.
https://www.youtube.com/watch?v=0ThQ_nD97hY
2
https://www.youtube.com/watch?v=wbMUB7usKPQ
https://www.youtube.com/watch?v=_Hbbkd2d3H8
https://www.youtube.com/watch?v=6bUm_236Cqw
• Quando um fluido se desloca nas proximidades de uma superfície, todas as moléculas do fluido em
contato com a fronteira adquirem a velocidade da fronteira. Esta condição é chamada de condição de
não escorregamento ou condição de escorregamento-nulo.
CONDIÇÃO DE ESCORREGAMENTO-NULO
Conseqüentemente ... A velocidade do escoamento em relação a superfície é SEMPRE igual a zero!
FLUIDO
UNIFEI/IEM: EME603T - Mecânica dos Fluidos II (Capítulo 2 – Escoamento ao redor de corpos imersos) Prof. Luiz Antonio Alcântara Pereira, D.Sc.
3
CORPO
FLUIDO
ττττ
n u condição de impenetrabilidadenn vcorpoufluido =
ττ vcorpoufluido = condição de escorregamento-nulo
A
D
E
R
Ê
N
C
I
A
https://www.youtube.com/watch?v=VFhWDOItyDU
https://www.youtube.com/watch?v=cUTkqZeiMow
A CAMADA LIMITE HIDRODINÂMICA
• Considere um escoamento incidindo sobre um corpo. Como a velocidade do escoamento é igual a
zero na superfície do corpo e diferente de zero acima da superfície, então existe uma região de
transição onde a velocidade varia de zero até um valor correspondente ao valor da corrente incidente
(ou escoamento não perturbado). Esta região é chamada de CAMADA LIMITE.
• A ESPESSURA DA CAMADA LIMITE, δ, é usualmente definida como sendo a distância entre a
fronteira sólida e o ponto onde o valor da velocidade é igual a 99% do valor do escoamento não
UNIFEI/IEM: EME603T - Mecânica dos Fluidos II (Capítulo 2 – Escoamento ao redor de corpos imersos) Prof. Luiz Antonio Alcântara Pereira, D.Sc.
4
perturbado. Este conceito foi introduzido por LUDWIG PRANDTL, Math. Congress, Heidelberg
Germany, 1904, 8 page paper.
CARGAS FLUIDODINÂMICAS ATUANTES SOBRE UM CORPO
y
U
p
τ
Fa
D
L
UNIFEI/IEM: EME603T - Mecânica dos Fluidos II (Capítulo 2 – Escoamento ao redor de corpos imersos) Prof. Luiz Antonio Alcântara Pereira, D.Sc.
5
x
Cargas fluidodinâmicas que atuam sobre a superfície de um corpo.
U
τ
D
CARGAS FLUIDODINÂMICAS ATUANTES SOBRE UM CORPO
CARGAS DISTRIBUÍDAS CARGAS INTEGRADAS
UNIFEI/IEM: EME603T - Mecânica dos Fluidos II (Capítulo 2 – Escoamento ao redor de corpos imersos) Prof. Luiz Antonio Alcântara Pereira, D.Sc.
6
Escoamento ao redor de um aerofólio.
CARGAS FLUIDODINÂMICAS ATUANTES SOBRE UM CORPO
UNIFEI/IEM: EME603T - Mecânica dos Fluidos II (Capítulo 2 – Escoamento ao redor de corpos imersos) Prof. Luiz Antonio Alcântara Pereira, D.Sc.
7
Forças e momentos sobre um corpo imerso da presença de um escoamento incidente.
CARGAS FLUIDODINÂMICAS ATUANTES SOBRE UM CORPO
UNIFEI/IEM: EME603T - Mecânica dos Fluidos II (Capítulo 2 – Escoamento ao redor de corpos imersos) Prof. Luiz Antonio Alcântara Pereira, D.Sc.
8
Apenas a força de arrasto aparece se o escoamento
for paralelo a ambos os planos de simetria.
EFEITOS DA GEOMETRIA E DO NÚMERO DE REYNOLDS
O comportamento aerodinâmico de um corpo depende:
1. Forma do corpo (rombudo ou esbelto);
2. Orientação do corpo em relação ao escoamento incidente;
3. Aspectos fluidodinâmicos: número de Reynolds (comportamento da camada limite);
→
UNIFEI/IEM: EME603T - Mecânica dos Fluidos II (Capítulo 2 – Escoamento ao redor de corpos imersos) Prof. Luiz Antonio Alcântara Pereira, D.Sc.
9
Re → 0 (Creeping Flow)
Re < ? (Laminar → a geometria do corpo interfere na transição!)
Re > ? (Turbulento → a geometria do corpo interfere na transição!)
Valores Baixos de Re: Predomínio dos efeitos viscosos;
Valores Elevados de Re: Efeitos viscosos confinados a uma fina
camada junto à superfície
(Prandtl, 1904: δ→99% U);
AEROFÓLIO
submetido a um pequeno ângulo
de ataque (αααα < 5°≈°≈°≈°≈7°°°°)
CORPO ROMBUDO E CORPO ESBELTO
UNIFEI/IEM: EME603T - Mecânica dos Fluidos II (Capítulo 2 – Escoamento ao redor de corpos imersos) Prof. Luiz Antonio Alcântara Pereira, D.Sc.
10
SEÇÃO
de um cilindro circular
Escoamento ao redor de um corpo: (a) aerofólio e (b) cilindro circular
CORPO ESBELTO
)(O
b
)x(l
ε=
CORPO ESBELTO
UNIFEI/IEM: EME603T - Mecânica dos Fluidos II (Capítulo 2 – Escoamento ao redor de corpos imersos) Prof. Luiz Antonio Alcântara Pereira, D.Sc.
11
)(O
b
)x(t
b
ε=
Escoamento ao redor de um corpo esbelto.
CORPO ROMBUDO
‡ As estruturas cilíndricas são as representantes mais elementares de modelos
de corpos rombudos, além de se mostrarem presentes na maioria das estruturas
da engenharia.
UNIFEI/IEM: EME603T - Mecânica dos Fluidos II (Capítulo 2 – Escoamento ao redor de corpos imersos) Prof. Luiz Antonio Alcântara Pereira, D.Sc.
12
‡ Um corpo rombudo é aquele que quando sujeito a uma corrente de fluido irá
apresentar considerável proporção de sua superfície submersa exposta ao
FENÔMENO DA SEPARAÇÃO DO ESCOAMENTO (Bearman, 1984).
SEPARAÇÃO DA CAMADA LIMITE
UNIFEI/IEM: EME603T - Mecânica dos Fluidos II (Capítulo 2 – Escoamento ao redor de corpos imersos) Prof. Luiz Antonio Alcântara Pereira, D.Sc.
13
Escoamento Potencial ( ≈ Irrotacional) Escoamento Viscoso (Fenômeno da Separação)
Estude a Questão 3 da 7a. Série de Exercícios.
SEM INCIDÊNCIA
α = 0°
CORPO ESBELTO: TEORIA VISCOSA
UNIFEI/IEM: EME603T - Mecânica dos Fluidos II (Capítulo 2 – Escoamento ao redor de corpos imersos) Prof. Luiz Antonio Alcântara Pereira, D.Sc.
14
Escoamento ao redor de um
perfil aerodinâmico
COM INCIDÊNCIA
α > 0°
CORPO ESBELTO: TEORIA VISCOSA
UNIFEI/IEM: EME603T - Mecânica dos Fluidos II (Capítulo 2 – Escoamento ao redor de corpos imersos) Prof. Luiz Antonio Alcântara Pereira, D.Sc.
15
Corpo esbelto: Re = 0,1
CORPO ESBELTO: TEORIA VISCOSA
UNIFEI/IEM: EME603T - Mecânica dos Fluidos II (Capítulo 2 – Escoamento ao redor de corpos imersos) Prof. Luiz Antonio Alcântara Pereira, D.Sc.
16
Corpo esbelto: Re = 10
CORPO ESBELTO: TEORIA VISCOSA
UNIFEI/IEM: EME603T - Mecânica dos Fluidos II (Capítulo 2 – Escoamento ao redor de corpos imersos) Prof. Luiz Antonio Alcântara Pereira, D.Sc.
17
Corpo esbelto: Re = 1.000.0000
REGIMES DE ESCOAMENTOS SOBRE CILINDROS CIRCULARES
RELACIONADOS COM O NÚMERO DE REYNOLDS
‡ A esteira de vórtices em um cilindro circular até Re ≈ 180-220 é bidimensional, a
partir deste valor, sinais de turbulência começam a aparecer.
UNIFEI/IEM: EME603T - Mecânica dos Fluidos II (Capítulo 2 – Escoamento ao redor de corpos imersos) Prof. Luiz Antonio Alcântara Pereira, D.Sc.
18
“Creeping flow” ao redor de um cilindro
circular (Re<1), reproduzida de Young (1989)
REGIMES DE ESCOAMENTOS SOBRE CILINDROS CIRCULARES
RELACIONADOS COM O NÚMERO DE REYNOLDS
‡ A esteira de vórtices em um cilindro circular até Re ≈ 180-220é bidimensional, a
partir deste valor, sinais de turbulência começam a aparecer.
UNIFEI/IEM: EME603T - Mecânica dos Fluidos II (Capítulo 2 – Escoamento ao redor de corpos imersos) Prof. Luiz Antonio Alcântara Pereira, D.Sc.
19
Vórtices estacionários ao redor de um
cilindro circular (5<Re<40), reproduzida de
Young (1989)
REGIMES DE ESCOAMENTOS SOBRE CILINDROS CIRCULARES
RELACIONADOS COM O NÚMERO DE REYNOLDS
‡ A esteira de vórtices em um cilindro circular até Re ≈ 180-220 é bidimensional, a
partir deste valor, sinais de turbulência começam a aparecer.
UNIFEI/IEM: EME603T - Mecânica dos Fluidos II (Capítulo 2 – Escoamento ao redor de corpos imersos) Prof. Luiz Antonio Alcântara Pereira, D.Sc.
20
Esteira oscilatória no escoamento ao redor de
um cilindro circular (40<Re<50 ~ 70), (“vortex
shedding”), reproduzida de Young (1989)
REGIMES DE ESCOAMENTOS SOBRE CILINDROS CIRCULARES
RELACIONADOS COM O NÚMERO DE REYNOLDS
‡ A esteira de vórtices em um cilindro circular até Re ≈ 180-220 é bidimensional, a
partir deste valor, sinais de turbulência começam a aparecer.
UNIFEI/IEM: EME603T - Mecânica dos Fluidos II (Capítulo 2 – Escoamento ao redor de corpos imersos) Prof. Luiz Antonio Alcântara Pereira, D.Sc.
21
Geração e desprendimento de vórtices laminares no escoamento ao redor
de um cilindro circular (50 ~ 70<Re< 150 ~ 200), (na forma de uma
esteira de von Kármán), reproduzida de Perry et al. (1982)
AS REGIÕES DO ESCOAMENTO PERTURBADAS PELA PRESENÇA
DO CORPO ROMBUDO (ZDRAVKOVICH, 1977)
UNIFEI/IEM: EME603T - Mecânica dos Fluidos II (Capítulo 2 – Escoamento ao redor de corpos imersos) Prof. Luiz Antonio Alcântara Pereira, D.Sc.
22
Região 1: onde há um aumento da pressão na parede do corpo e reduçao da velocidade
do fluido.
Região 2: onde a ação da viscosidade é importante; esta região é próxima ao contorno
sólido e foi denominada por Prandtl (1904) de camada limite.
AS REGIÕES DO ESCOAMENTO PERTURBADAS PELA PRESENÇA
DO CORPO ROMBUDO (ZDRAVKOVICH, 1977)
UNIFEI/IEM: EME603T - Mecânica dos Fluidos II (Capítulo 2 – Escoamento ao redor de corpos imersos) Prof. Luiz Antonio Alcântara Pereira, D.Sc.
23
Região 3: onde a ação da viscosidade é desprezível, ou seja, região de escoamento
irrotacional.
Região 4: onde se localiza a esteira viscosa contituída por estruturas vorticosas
contrarrrotativas formadas e desprendidas devido à interação das camadas
cisalhantes descritas por Gerrard (1966) .
no separation
steady separation
The drag coefficient is defined as follows:
⊥
= AvCF
Ddrag
2
2
1 ρ
CILINDRO CIRCULAR: TEORIA VISCOSA
UNIFEI/IEM: EME603T - Mecânica dos Fluidos II (Capítulo 2 – Escoamento ao redor de corpos imersos) Prof. Luiz Antonio Alcântara Pereira, D.Sc.
24
steady separation
unsteady vortex shedding
laminar BL
wide turbulent wake
turbulent BL
narrow turbulent wake
CILINDRO CIRCULAR: TEORIA VISCOSA
UNIFEI/IEM: EME603T - Mecânica dos Fluidos II (Capítulo 2 – Escoamento ao redor de corpos imersos) Prof. Luiz Antonio Alcântara Pereira, D.Sc.
25
Cilindro Circular: Efeito da rugosidade da superfície sobre o coeficiente de arrasto (Zdravkovich, 1997)
