1



Departamento de Estruturas
Disciplina :EEA212 – Mecânica I
Prof. Ana Beatriz Gonzaga

1ª Lista de Exercícios: Forças bidimensionais
(exercícios tirados do capítulos 2 do livro do “Mecânica para engenharia”,vol. Estática, J. L.
Meriam e L. G. Kraige, editora LTC)

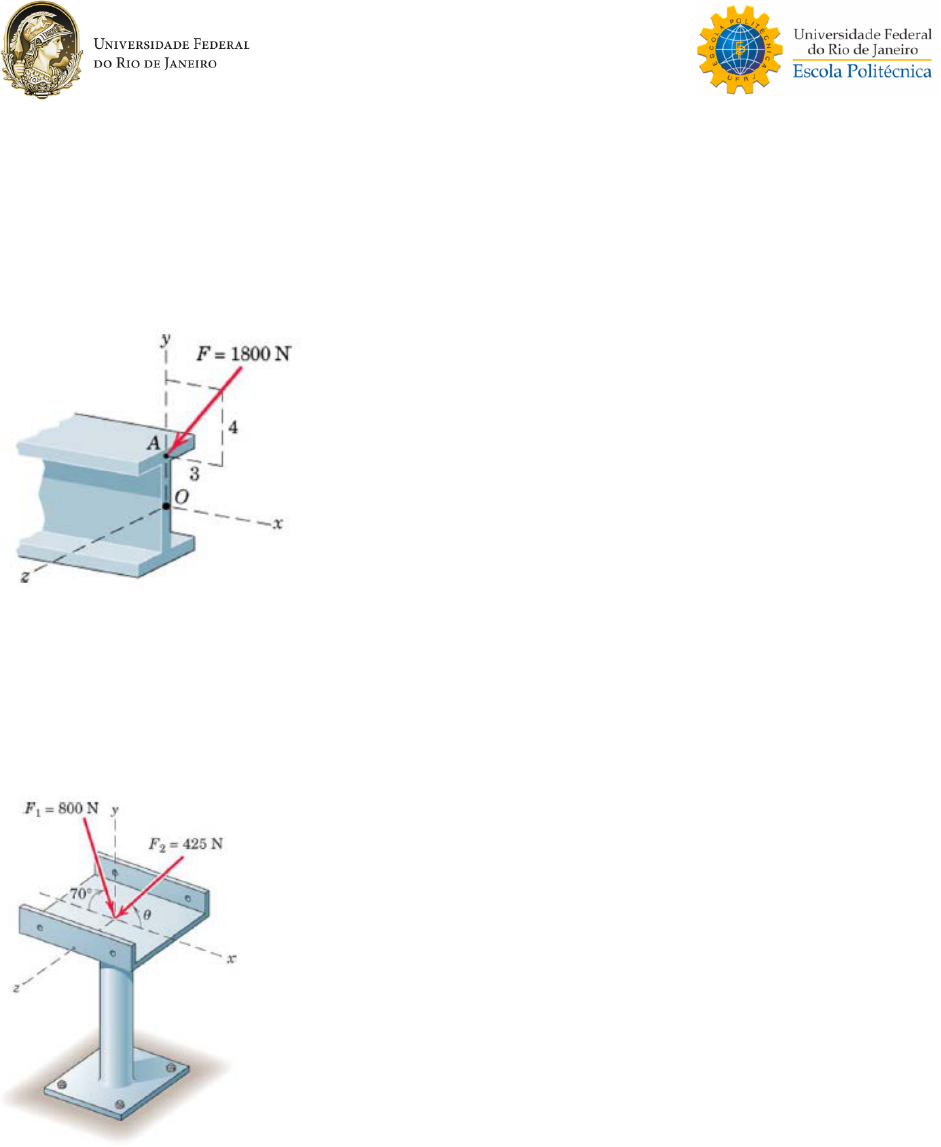

1. A força F de 1800 N é aplicada à extremidade da viga em I. Expresse F como
um vetor, usando os vetores unitários i e j.


2. Duas forças são aplicada ao suporte de construção, como mostrado.
Determine o ângulo θ que faz com que a resultante das duas forças seja
vertical. Determine o módulo R da resultante.





2

3. Determine os componentes da força de 2kN ao longo dos eixos oblíquos a e
b. Determine as projeções de F sobre os eixos a e b.


4. O cabo AB evita que a barra AO gire no sentido horário em torno do pivô O.
Se a força trativa no cabo vale 750 N, determine os componentes n e t
desta força, atuando no ponto A da barra.

5. A força de módulo F atua ao longo da aresta da placa triangular. Determine
o momento de F em relação ao ponto O.





3

6. Parte de um separador mecânico de moedas funciona como se segue: moedas de
um e dez centavos rolam por um plano inclinado de 20º, sendo que a parte
triangular final do separador gira livremente em relação a um eixo
horizontal passando por O. As moedas de 10 centavos são suficientemente
leves (2.28 gramas cada), de modo que a peça triangular premanece parada e
as moedas rolam para a caixa de coleta à direita. As moedas de 1 centavo,
por outro lado, são suficientemente pesadas (3.06 gramas cada), de forma
que a peça triangular gira no snetido horário e as moedas caem na caixa de
coleta à esquerda. Determine o momento em torno de O, causado pelo peso de
uma moeda de 1 centavo em função da distância s em milímetros.

7. Uma força de 200 N é aplicada na extremidade da chave de boca para apertar
um parafuso que fixa a roda ao eixo. Para a posição mostrada da chave,
determine o momento M produzido por esta força em relação ao centro O da
roda.

8. a. Calcule o momento da força de 90 N em relação ao ponto O para a
condição θ=15º. Determine também o valor de θ para o qual o momento em
relação a O é
b. zero
c. máximo.

4

9. O sistema força-binário indicado está aplicado a um pequeno eixo
localizado no centro da placa. Substitua esse sistema por uma única forçca
e especifique a coordenada do ponto sobre o eixo x através do qual passa a
linha de ação dessa força resultante.


10. Cada hélice de um navio de duas hélices desenvolve um empuxo de 300 kN
na velocidade máxima. Ao manobrar o navio, uma hélice está girando a toda
velocidade para frente e a outra a toda velocidade no sentido reverso. Que
empuxo P cada rebocador deve exercer no navio para contrabalançar o efeito
das hélices.




11. A força de 180 N está aplicada à extremidade do corpo OAB. Se θ=50º,
determine o sistema força-binário equivalente no eixo, em O.

5


12. Durante uma curva suave para a direita, uma pessoa exerce as forças
mostradas sobre o volante. Observe que cada força consiste em uma
componente tangencial e em uma componente radial direcionada para dentro.
Determine o momento exercido em relação à coluna do volante em 0.



13. O dispositivo mostrado é uma peça de um mecanismo de liberação do
encosto de um banco de automóvel. A peça é submetida a uma força de 4 N
exercida em A e um momento de 300 N.mm exercido por uma mola de torção
escondida. Determine a interseção com o eixo y da linha de ação da força
única equivalente.


14. Determine e localize a resultante R das duas forças e do momento
atuando na viga em I.

6

15. Substitua as três forças atuando no tubo dobrado por uma única força
equivalente R. Determine a distância x a partir do ponto O até o ponto no
eixo x pelo qual passa a linha de ação de R.


16. As direções dos dois vetores de empuxo de um avião experimental podem
ser variadas independentemente, dentro de certos limites, desde a direção
convencional à frente. Para a configuração de empuxo mostrada, determine o
sitema força-binário equivalente no ponto O. Substitua, então, este
sistema força-binário por uma única força e especifique o ponto sobre o
eixo x pelo qual passa a linha de ação desta resultante.











7

17. Na posição em equilíbrio mostrada, a resultante das três forças atuando
na haste dobrada passa pelo mancal O. Determine a força vertical P. O
setulrado depende de θ?


18. Ao empurrar uma mesa na direção da porta de saída, três estudantes
exercem as forças mostradas na vista de topo. Determine o sistema força-
binário equivalente no ponto A. determine, então, a equação da linha de
ação da força resultante.
