Mecânica dos Fluidos - EQE-357 - Turma EQB - Prof. Heloísa
Oitava Lista de Exercícios

Associação de Tubulações


1) (Çengel e Cimbala, 1a ed., 8-109) Dois tubos com diâmetro e materiais idênticos estão conectados em
paralelo. O comprimento do tubo A é o dobro do comprimento do tubo B. Admitindo que o escoamento
seja completamente turbulento em ambos os tubos e, portanto, que o fator de atrito não dependa do
número de Reynolds, e desprezando as perdas menores, determine a razão entre as vazões nos dois
tubos.

2) (Çengel e Cimbala, 1a ed., 8-110) Um tubo que transporta óleo a 40oC a uma taxa de 3 m3/s se divide
em dois tubos paralelos feitos de aço comercial que se reconectam a jusante. O tubo A tem 500 m de
comprimento e diâmetro de 30 cm, enquanto o tubo B tem 800 m de comprimento e diâmetro de 45 cm. As
perdas menores são consideradas desprezíveis. Determine a vazão através de cada um dos tubos
paralelos (Obs.: a montante = parte anterior; a jusante = parte posterior).

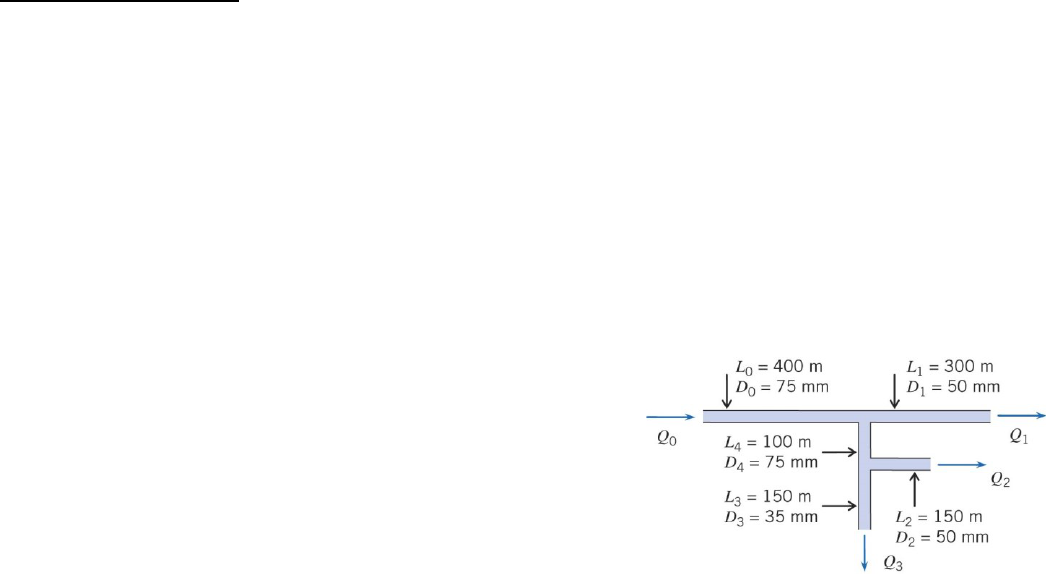

3) (Fox, 8th ed., 8.187) O sistema de tubulações de água
mostrado na figura é construído com tubos de ferro
galvanizado. As perdas localizadas podem ser
negligenciadas. A pressão (manométrica) de entrada é 400
kPa, e todas as saídas estão à pressão atmosférica.
Encontre as vazões Q0, Q1, Q2, Q3 e Q4 (Dica: divida o
sistema em partes em série e partes em paralelo).
