1a Questão

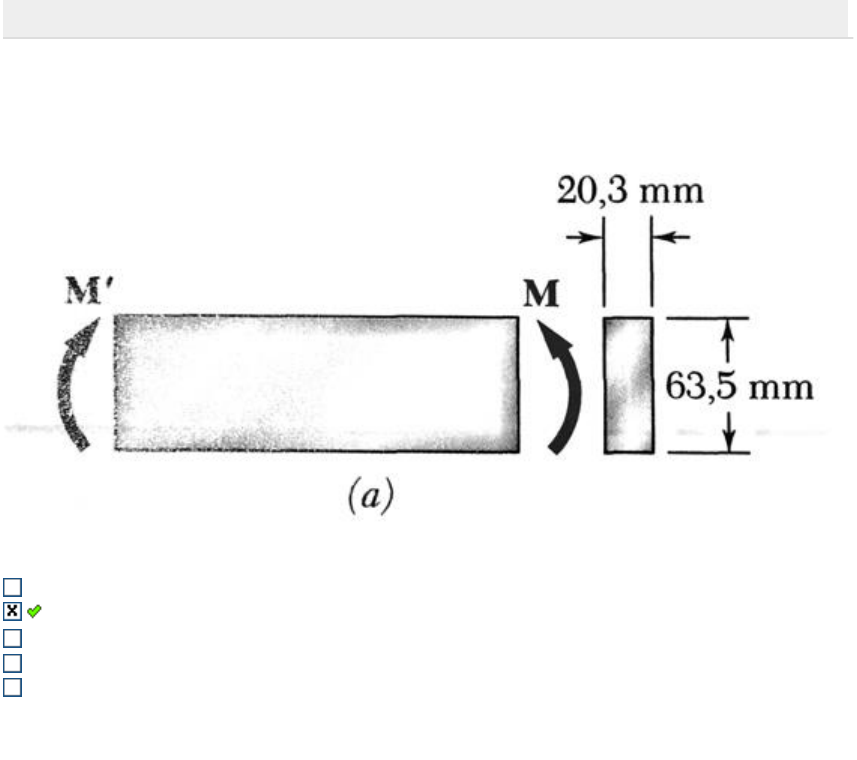

 Uma barra de aço de seção transversal retangular está submetida a dois momentos fletores iguais e opostos
atuando no plano vertical de simetria da barra da figura.
Determine o valor do momento fletor M que provoca um escoamento na barra. Considere σE=248 MPa.



672,6 kN.cm
 338,3 kN.cm

672,6 N.m

43,31 kN.cm

338,3 N.m


Explicação:






 2a Questão


 A seção reta de uma viga, que foi projetada para receber cabos de aço
protendidos no orifício indicado em "B", está representada na figura a seguir.
Os cabos protendidos são utilizados como um recurso para aliviar as tensões na
parte inferior da viga e podem provocar no máximo força longitudinal normal
de compressão igual a 1.000 kN no ponto de sua aplicação. A estrutura
apresenta área da seção reta tranversal igual a 4.000 cm2 e momento de
inércia igual a 800.000cm4.


Ao ser posicionada, a viga ficará submetida a tensões trativas na parte inferior,
sendo o valor máximo no ponto "A" igual a 15,25 kN/cm2.
Considerando o contexto anterior e a figura a seguir, determine
aproximadamente a excetrincidade "e" dos cabos protendidos para que o
estado de tensão trativa seja anulado.
Tensão provocada pelos cabos protendidos: =N/A ± N.e.yo/I
Onde:
- N: esforço normal provocado pelo cabo protendido
- A: área da seção transversal
- I: momento de inércia da seção em relação ao centroide
- yo: distância do bordo considerado até o centroide

 100 cm
 200 cm
 50 cm
 125 cm
 150 cm


Explicação:
Os cabos protendidos deverão anular a tensão de tração que surge quando a
viga é posicionada na estrutura maior da qual faz parte. Desta forma, os cabos
deverão produzir uma tensão de 15,25kN/cm2, porém de compressão e não de
tração.
Tensão provocada pelos cabos protendidos: =N/A +
N.e.yo/I  15,25=1.000/4.000 + (1.000 . e . 120)/800.000  15,25 =
0,25+12.e/80  15,00=0,15e  e=15,00/0,15 = 100cm





 3a Questão


 Uma carga centrada P deve ser suportada por uma barra de aço AB de 1 m de comprimento, bi-rotulada e
com seção retangular de 30 mm x d. Sabendo-se que σe = 250 MPa e E = 200 GPa, determinar a menor
dimensão d da seção transversal que pode ser usada, quando P = 60 kN.


52,5mm

68,9mm
 37,4mm

48,6mm

25,7mm





 4a Questão


 Considere uma barra bi-apoiada da figura a seguir submetida a um momento
fletor. Tem-se que abaixo da linha neutra, a barra encontra-se submetida a
tensões trativas e acima da mesma, a tensões compressivas.



Utilizando como base a teoria da "flexão composta reta", assinale a
opção CORRETA.



A aplicação de uma força longitudinal normal abaixo do eixo longitudinal
centróide minimiza as tensões de tração nessa região.
 A aplicação de uma força transversal ao eixo longitudinal centróide não
altera as tensões de tração na viga em questão.
 A aplicação de uma força longitudinal normal abaixo do eixo longitudinal
centróide aumenta as tensões de tração nessa região.
 A aplicação de uma força longitudinal normal acima do eixo longitudinal
centróide minimiza as tensões de tração nessa região.
 A aplicação de uma força perpendicular ao eixo longitudinal centróide e
voltada para baixo minimiza as tensões de tração na região abaixo do eixo
mencionado.


Explicação:
A tensão de tração abaixo do eixo centróide é minimizada com a aplicação de
uma força longitudinal normal abaixo do referido eixo, criando o efeito de um
momento fletor devido a sua excentricidade em relação ao centróide. A tensão
criada é dada por:
=N/A ± N.e.yo/I
Onde:
- N: esforço normal provocado pelo cabo protendido
- A: área da seção transversal
- I: momento de inércia da seção em relação ao centroide
- yo: distância do bordo considerado até o centroide





 5a Questão


 Ao estudarmos o tema "flexão composta reta", vemos que os esforços
combinados de uma tensão longitudinal normal e de um momento fletor em
uma viga podem ser reproduzidos pela aplicação excêntrica de uma força
longitudinal normal, considerando o eixo centróide como referência.
Nas opções a seguir, que mostram uma viga de perfil H, identique aquela que
representa estados de tensão possivelmente EQUIVALENTES.














Explicação:
O momento aplicado e a força normal aplicada no eixo centróide provocam
tensões trativas abaixo do eixo centróide e tensões compressivas acima do eixo
centróide, condição que é reproduzida pela aplicação de uma única força
normal longitudinal deslocada em relação ao eixo centróide do corpo e acima do
mesmo.





 6a Questão


 As figuras mostradas nas opções a seguir mostram duas situações em que
esforços são aplicados a uma viga. A parte esquerda da igualdade presente em
cada opção representa a aplicação combinada de um esforço normal e um
momento fletor e a parte direita representa a aplicação de uma única carga.
Com base na teoria estudada em "flexão composta reta", assinale a opção em
que a igualdade está CORRETA:














Explicação:
O momento aplicado e a força normal aplicada no eixo centróide provocam tensões trativas
acima do eixo centróide e tensões compressivas abaixo do eixo centróide, condição que é
reproduzida pela aplicação de uma única força normal longitudinal deslocada em relação ao
eixo centróide do corpo e abaixo do mesmo.





 7a Questão


 A figura a seguir mostra a seção reta transversal de uma viga que possui
momento de inércia "I" igual a 700.000 cm4, área da seção reta transversal "A"
igual a 2.500cm2 e cujo centróide "C" situa-se a 50cm da base. Nessa viga, é
aplicado um momento fletor que cria tensão de compresão na superfície
indicada pelo ponto 'A" igual a 12kN/cm2 e tensão de tração indicada no ponto
"B" igual a 3,0kN/cm2. Sabendo-se que no orifício "D" serão alojados cabos de
aço protendidos que gerarão tensões compressivas na parte inferior da
estrutura, determine o valor aproximado da força normal longitudinal
provocada por esses cabos de tal forma a anular as tensões trativas no ponto
"B".

Tensão provocada pelos cabos protendidos: =N/A ± N.e.yo/I
Onde:
- N: esforço normal provocado pelo cabo protendido
- A: área da seção transversal
- I: momento de inércia da seção em relação ao centroide
- yo: distância do bordo considerado até o centroide

 4.800 kN
 3.600 kN
 7.200 kN
 2.400kN
 1.200 kN


Explicação:
Os cabos protendidos deverão anular a tensão de tração que surge quando a
viga é posicionada na estrutura maior da qual faz parte. Desta forma, os cabos
deverão produzir uma tensão de 3,0kN/cm2, porém de compressão e não de
tração.
Tensão provocada pelos cabos protendidos: =N/A + N.e.yo/I  3,0=N/2.500
+ (N . 30 . 50)/700.000  3,0 =
N.(1/2.500+1.500/700.000)  3,0=N.(0,0004+0,0021)  N=3,0/0,0025 =
1.200 kN.
