EB402 / TT417 – FENÔMENOS DE TRANSPORTES
Cinemática dos Fluidos – Leis Básicas do escoamento
Profª. Drª Laura Maria Canno Ferreira Fais
Profª. Msc. Adélia Mara Massulo (PED)

Lista de Exercícios 3

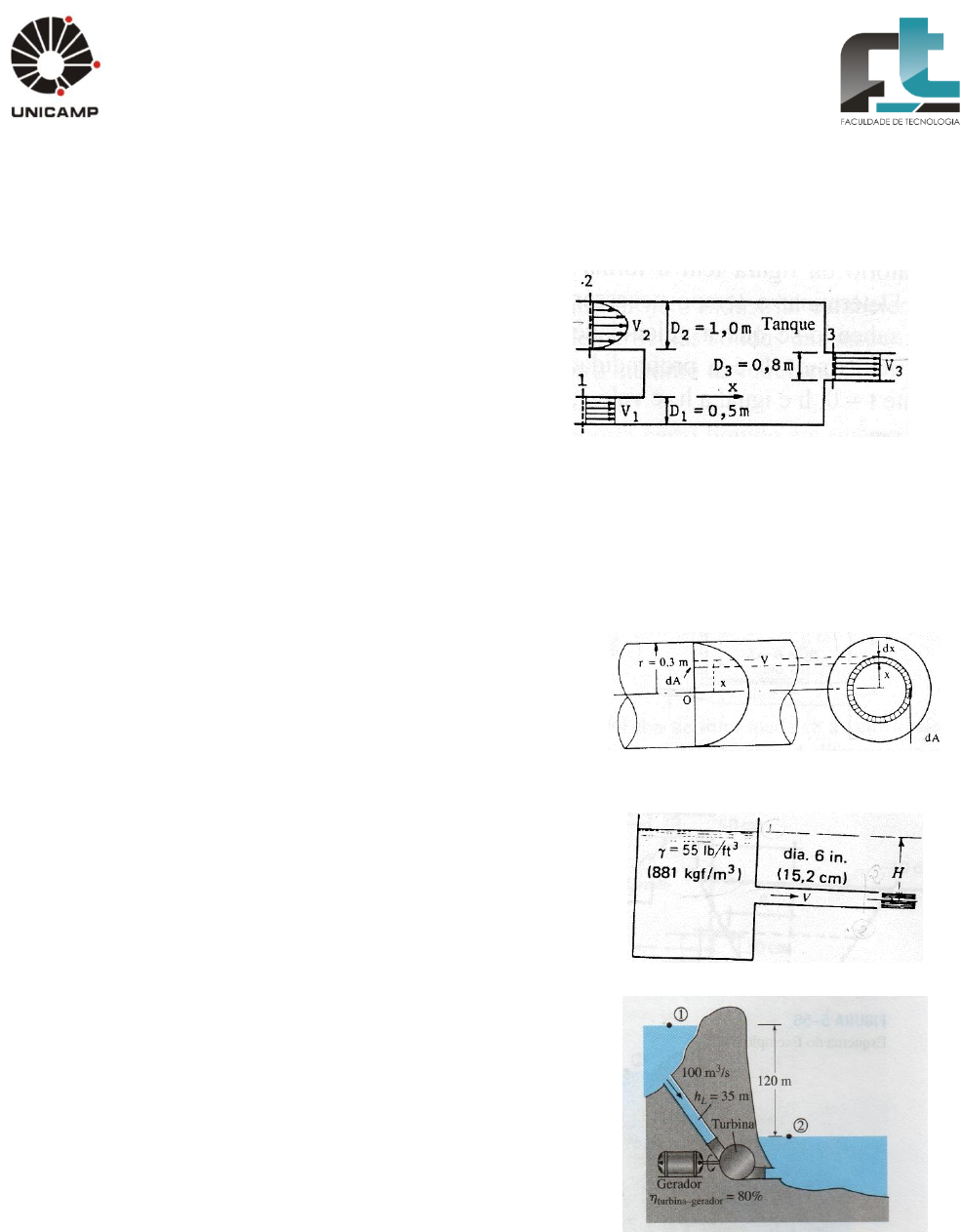

1. Um tanque tem duas entradas e uma
saída, por onde escoa um fluido incompressível. O
escoamento numa das entradas é uniforme, com
velocidade V1 = 1,2m/s.Na outra entrada, o
diagrama de velocidades é um paraboloide de
revolução, cuja equação é: V2 = 1,0 [1 - 4 (r/R)2] m/s,
onde r é a distância radial (m) a partir do centro do
tubo de 1,0m de diâmetro. Determine a velocidade
de saída na seção 3. R: V3 = 1,25m/s


2. Um tubo transporta certo líquido em regime permanente. Numa seção de montante com diâmetro
D1 = 48cm, a velocidade média é V1 = 1,6m/s. Na posição de jusante, em que o diâmetro passa para D2 = 60cm,
calcular a vazão e a nova velocidade média. (R: Q = 0,29m3/s; V2 = 1,024m/s)

3. Água escoa através de um conduto de
raio r = 30cm. Em cada ponto da seção transversal,
a velocidade é definida por V = 1,8 - 20x2 (m/s),
sendo x a distância do referido ponto ao centro da
seção. Calcular a vazão Q. (R: Q = 0,254m3/s)


4. As perdas de carga no escoamento da
figura, para H = 6,10m são iguais a 0,91V2/2g.
Calcular a vazão.


5. Em uma usina hidrelétrica, 100m3/s de
agua escoam de uma elevação de 120m até uma
turbina, onde a energia elétrica é gerada. A perda
de carga total no sistema de tubulação é de 35m. Se
a eficiência geral da turbina/gerador for de 80%,
estime a saída de potência elétrica. (R: 66,7MW)



6. Um ventilador deve ser selecionado para resfriar um gabinete de computador cujas dimensões são
12cm x 40cm x 40cm. Metade do volume deve ser preenchido com componentes e a outra metade será espaço
com ar. Um orifício de 5cm de diâmetro está disponível na parte traseira do gabinete para a instalação de um
ventilador que substituirá o ar nos espaços vazios do gabinete a cada segundo. Unidades combinadas ventilador-
motor pequenas e de baixo consumo de energia estão disponíveis no mercado e sua eficiência é estimada em
30%. Admita que a seção de entrada do gabinete é grande e distante do ventilador. Dados: ar = 1,20 kg/m3.


Determine:
a. o consumo (em watts) da unidade ventilador motor a ser comprada (R: 0,506W)
b. a diferença de pressão através do ventilador. Tome a densidade do ar como 1,20kg/m3. (R: 15,8Pa)

7. Água circula pela tubulação da figura,
onde D1 = 300mm e D2 = 150mm. À tubulação está
ligado um manômetro de mercúrio. Admitindo que
não haja perdas de energia entre (1) e (2),
determinar:
a. a diferença de pressão entre (1) e (2); (R:
p1 – p2 = 5286 kgf/m2)
b. a vazão em volume. (R: 174L/s)
8. A bomba E eleva a água entre os
reservatórios R1 e R2. O eixo da bomba está
localizado a 5m acima da superfície livre de R1. No
ponto final F do sistema elevatório, a 50,2m acima
do eixo E, a água é descarregada na atmosfera. Há o
desnível d = 0,2m entre o eixo (entrada) da bomba
e a sua saída (ponto C). São dados: D = 200mm; pc =
5,4kgf/cm2; hAE = 5V2/2g; hCF = 3V2/2g. Determinar a
vazão e a potência fornecida à água, em kgf.m/s e
CV.(R: Q = 162L/s; W = 10676kgf.m/s = 142CV)




9. Determinar a força que atua numa pá fixa
quando um jato de água, cuja vazão é de 56,6L/s e
cuja velocidade é de 45,7m/s é desviado de 135º.
(Fx = 449,5kgf; Fy = 186,1kgf)


10. Pela curva da figura, disposta no plano vertical, passa uma vazão de álcool ( = 8000N/m3) de
200L/s e o diâmetro se reduz de D1 = 25cm para D2 = 20cm, sob um ângulo de 55. A pressão na entrada é de
5m. Devido ao pequeno comprimento da curva, admite-se que sua entrada e sua saída estejam na mesma
cota, sendo desprezível a perda de carga. Conhecendo-se o volume de álcool contido na curva,  = 0,05m3,
calcular:
a. as velocidades V1 e V2 (R: V1 = 4,07m/s;
V2 = 6,37m/s)
b. as reações Rx e Rz; (Rx = 4376N;
Rz=2213N)
c. a reação total R (R = 4904N)
d. o ângulo  entre R e OX (26,82º)
