AV2 APLICADA EM 2018.1

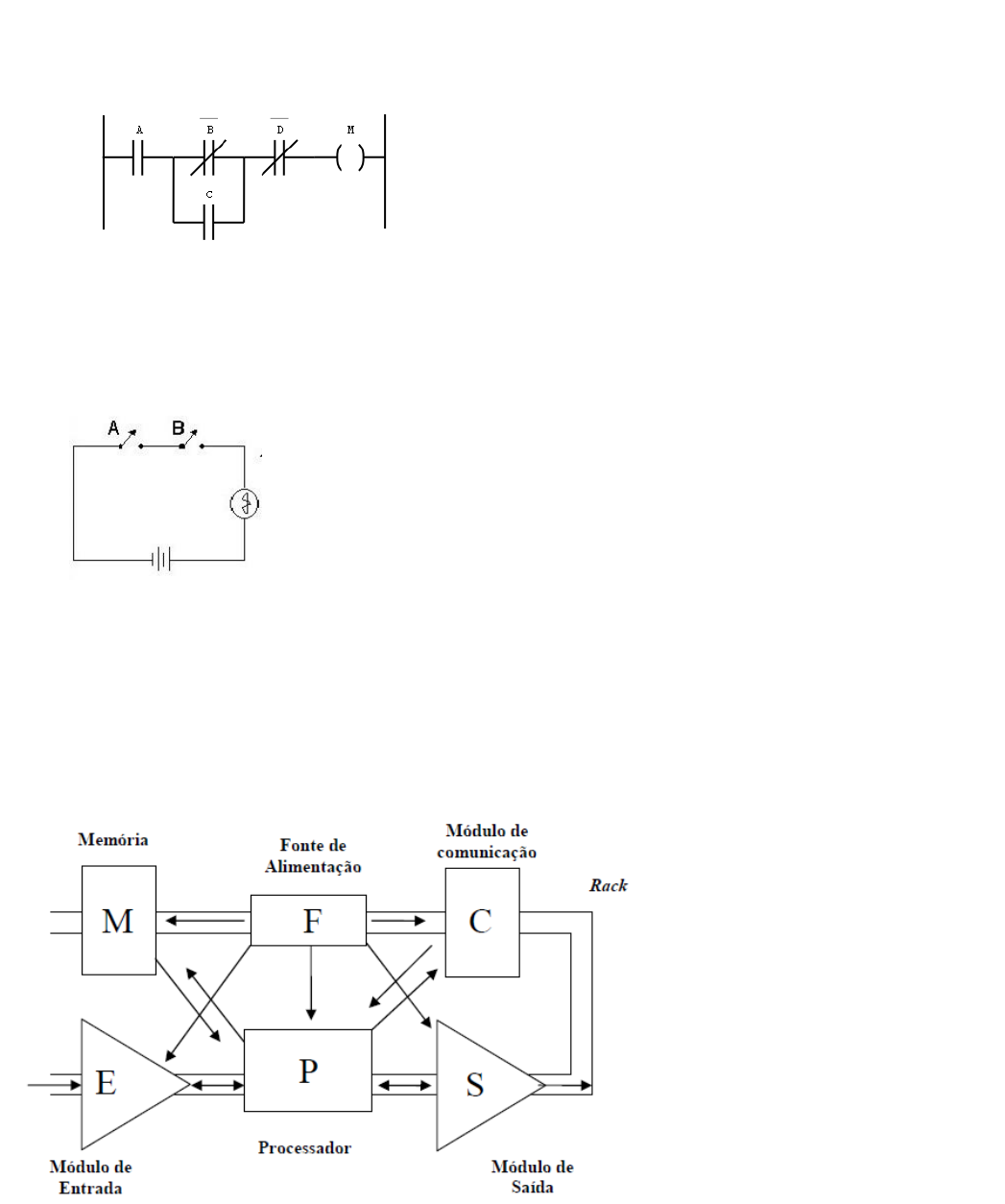

1. Considerando os programas para CLP em linguagem ladder mostrados nas figura abaixo, onde A, B, C e D são
os contatos das entradas e a saída é representada por M, quais entradas devem ser acionadas para que a saída
seja ativada (Resposta completa, inclusive se tiver mais de uma opção). (Valor = 1,0)


2. Desenvolver um programa em ladder em que dois motores devem ser ligados em partida direta, de modo que:
O primeiro motor deve ser comandado através de um ponto apenas; O segundo motor deve ser ligado em dois
pontos de forma independente. Os motores devem ter o funcionamento independente um do outro. (Valor=2,0)
3. Dado o diagrama elétrico abaixo, escreva a tabela verdade, a expressão booleana e o diagrama em ladder
equivalente. (Valor=1,0)


4. Elaborar um projeto, com representação em ladder que acione uma carga que entre em funcionamento 12
segundos depois do botão ligar ser pressionado e desligue em qualquer instante em que o botão for desacionado.
(Valor = 1,0)

5. (IFPE-2012) Um CLP é constituído de módulos que possuem funções específicas no seu funcionamento. O
processador, a fonte de alimentação, os módulos de entrada e de saída estão entre os principais componentes. A
figura abaixo mostra um esquema básico de um CLP. Sobre os componentes do CLP é correto afirmar que:
(Valor = 1,0)


a) as entradas são portas por onde é possível fazer o download de programas a serem executados pelo processador.
 b) a fonte de alimentação é responsável por ler as informações da memória e transmiti-las para o dispositivo de
comunicação.
 c) o processador é responsável por ler e interpretar todas as informações do programa nas entradas e saídas.
 d) as saídas são portas por onde é possível fazer o upload de programas que foram executados pelo processador.
 e) a memória é o local do CLP responsável por fornecer a tensão elétrica ao processador, na ocasião de falha na fonte
de alimentação.

6. ENADE( 2011) Considere o processo de controle de uma cancela na saída do estacionamento de um shopping
center. O diagrama de lógica ladder e o diagrama de interligação são ilustrados na figura seguinte.

Para controle do sistema, considere que: o sensor S0 indica presença de veículo, o sensor S1 indica que o cartão foi
inserido (fica acionado durante 12 segundos após a inserção do cartão), o sensor S2 indica cancela aberta e o sensor S3
indica cancela fechada. Para as saídas, considere que: L1 é uma lâmpada de sinalização, C1 é a saída para acionamento
do fechamento da cancela e C2 é a saída para acionamento da abertura da cancela, cujo tempo de abertura é sempre
inferior a 6 segundos.
Os temporizados são do tipo temporizado na ligação e não retentivo. Supondo que, inicialmente, o sistema está com a
cancela fechada, sem presença de veículo e sem inserção de cartão, analise as seguintes afirmações.
I. A lâmpada de sinalização indica que o veículo pode passar.
II. Uma vez aberta, o fechamento da cancela iniciará 4 segundos depois da saída do carro.
III. A abertura da cancela iniciará 4 segundos após a presença do veículo e a inserção do cartão.
IV. Após a presença do veículo e a inserção do cartão, o motorista terá, no máximo, 14 segundos para sair com o veículo.
É correto apenas o que se afirma em: (Valor = 1,0)
(A) I e II.
(B )I e IV.
(C) II e III.
(D) I, III e IV.
(E) II, III e IV

7. Assinale a única alternativa que resulta a expressão boolena simplificada S =A + B na tabela abaixo:
(Valor = 1,0)


8. (Transpetro-2011) A figura abaixo mostra uma malha de controle típica em uma planta automatizada onde se
necessita controlar uma variável do processo. Os elementos, representados pelos blocos, são: Planta (processo
a ser controlado), Atuador, Sensor, CLP e driver de potência. (Valor = 2,0)

Os sinais presentes são assim descritos:
- Y é a variável a ser controlada;
- Sp é um sinal elétrico de referência que representa o valor desejado para Y;
- V é uma tensão elétrica proporcional a Y;
- U é um sinal elétrico de referência em função do erro entre Sp e V;
- Ua é o sinal U amplificado para compatibilizar a potência entre Q e R;
- F é uma grandeza física.
Os blocos, representados pelas letras P, Q, R, S, T da figura, são os elementos do sistema citados acima. O
CLP é o elemento representado pela letra:


(A) P
(B) Q
(C) R
(D) S
(E) T
