AULA PRÁTICA N o 10 – SOLDAGEM TIG - JUNTA TÊ

CURSO: ENGENHARIA MECÂNICA REV: 0


Disciplina: PROCESSOS DE FABRICAÇÃO I
Professor: MÁRIO BITTENCOURT

Código: CCE0689

Período:

OBJETIVO GERAL
Fornecer aos alunos conhecimentos sobre o processo de soldagem TIG.

INTRODUÇÃO TEÓRICA
No processo de soldagem TIG o calor necessário para a soldagem provém do arco elétrico que é
estabelecido entre um eletrodo de tungstênio, não consumível, e a peça a ser soldada.
A poça de fusão é protegida da contaminação do ar da atmosfera por uma cortina de gás inerte.
A abreviação TIG significa Tungsten Inert Gas.
A soldagem pode ocorrer com ou sem material de adição, sendo que este NÃO é transferido através do
arco, mas sim fundido pelo arco elétrico.
O material de adição, quando utilizado, não possui revestimento e não é utilizado qualquer tipo de
fluxo sobre a junta.












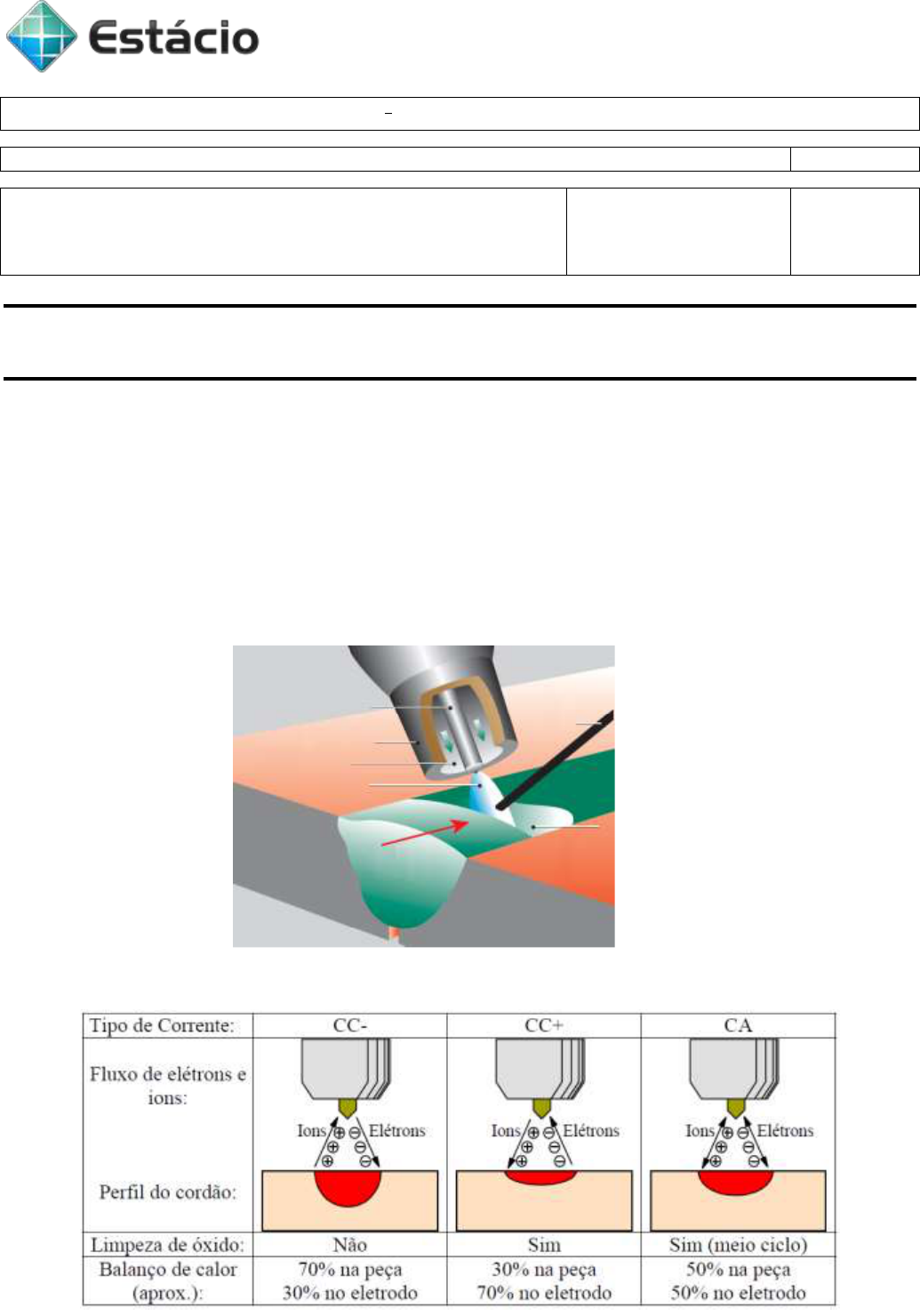

INFLUÊNCIA DO TIPO DE CORRENTE E POLARIDADE















Eletrodo de
Tungstênio
Bocal
Passagem de Gás
Arco Elétrico
Metal de
Adição
Poça de Metal
Fundido
Direção da
Soldagem

 Página 2/3
DIÂMETRO DO ELETRODO X CORRENTE DE SOLDAGEM.


















PROCEDIMENTO EXPERIMENTAL
1) Os alunos deverão estar atentos às instruções de segurança que serão apresentadas antes do início
da atividade e cumpri-las para que a aula ocorra em um ambiente seguro para todos.
2) O aluno deverá regular os valores de tensão e corrente de acordo com a tabela da vareta utilizada.









3) O aluno deverá realizar a soldagem de uma junta de ÂNGULO EM T, COM e SEM a adição de
material, avaliando a abertura do arco elétrico e a qualidade do cordão de solda realizado.
4) O aluno deverá preencher o Relatório de Soldagem com Processo TIG - Junta de Topo.
5) Ao concluir esta aula prática o aluno deverá arrumar o local, guardando os materiais utilizados e
devolvendo todos os EPI’s, caso tenham sido utilizados.

MATERIAIS E EQUIPAMENTOS/INSTRUMENTOS UTILIZADOS
1) Máquina de Solda TIG;
2) Vareta TIG;
3) Gás de proteção;
4) Corpo de prova em aço carbono;

BIBLIOGRAFIA BÁSICA
[1] SILVA, F. J. G., Tecnologia da soldadura, 1 ed., Porto, PRT, Editora Publindústria, 2014.
[2] SENAI-SP, Soldagem, 1 ed., São Paulo, SP, Editora SENAI-SP, 2013.








 Página 3/3



ANEXO I - RELATÓRIO DE SOLDAGEM PROCESSO TIG - JUNTA DE TOPO

DATA: ______ / ______ / ______ TURMA: ___________


NOME DO ALUNO: __________________________________________________________________

CORPO DE PROVA / EQUIPAMENTO / CONSUMÍVEL

1. Corpo de Prova Material
2. Máquina de Solda
Fabricante
Modelo
Ciclo de Trabalho
3. Tocha
Fabricante
Modelo
Ciclo de Trabalho
6. Eletrodo de
Tungstênio
Fabricante / Marca Comercial
Classificação AWS
Diâmetro
4. Vareta TIG
Fabricante / Marca Comercial
Classificação AWS
Diâmetro
5. Gás de Proteção
Fabricante / Marca Comercial
Composição

DADOS OPERACIONAIS:

Tipo de Junta CROQUI DA JUNTA
Posição de Soldagem

Regulagem da Tensão (V)
Intensidade da Corrente (A)
Tipo de Corrente / Polaridade
Vazão do Gás de Proteção (litros/min.)
Diâmetro do Bocal (mm)
Tempo de Soldagem (seg.)
Comprimento Soldado (mm)
Velocidade de Soldagem (mm/seg)
Consumo de Gás de Proteção (litros)
