Exercício de Eletricidades geral y aplicada
Exercício de CD

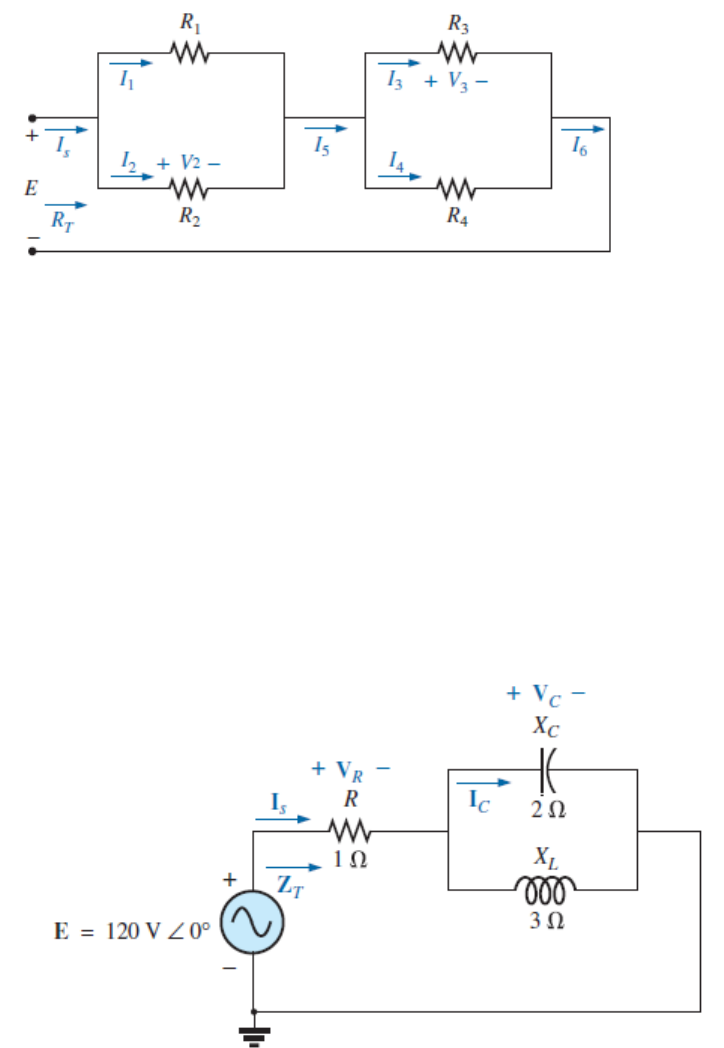

Considerando o circuito na Figura.
Temos ? Justifique sua resposta.
Se Is = 10 A e I1 = 4 A, calcule I2.
A igualdade I1 + I2 = I3 + I4 é verdadeira? Justifique.
Se V2 = 8 V e E = 14 V, determine V3.
Se R1 = 4 Ω, R2 = 4 Ω, R3 = 4 Ω, R4 = 4 Ω, qual é o RT?
Se todos os resistores da configuração são de 20 Ω, qual é a corrente fornecida pela fonte se a tensão aplicada for 20 V?
Usando os valores da parte (f), determine a potência fornecida pela bateria e a potência absorvida pela resistência total RT.
Exercício de corrente alternada monofásica 1.

 Considerando o circuito visto na Figura:
Calcule ZT.
Determine IS.
Calcule VR e VC.
Determine IC.
Calcule a potência fornecida.
Calcule o FP do circuito.
Exercício de corrente alternada monofásica 2.

 Considerando o circuito visto na Figura:
Calcule ZT.
Calcule a tensão VC
Determine IS.
Calcule a potência fornecida.
Calcule a potência absorvida pela resistência R.
Calcule o FP do circuito.
Exercício de corrente alternada monofásica 3

Dado o circuito com elementos em série e em paralelo vistos na Figura, resolva os itens a seguir.
Calcule ZT.
Determine IS.
Calcule a tensão VL
Calcule I2.
Calcule a potência fornecida.
Calcule a potência absorvida pela resistência R.
Calcule o FP do circuito.
Exercícios de as potências P, Q e S totais, 1

Calcule o número total de watts (potência ativa totais), de volts-ampères reativos (potência reativa totais) e de volts-ampères (potência aparente) e o fator de potência Fp do circuito visto na Figura. Desenhe o triângulo de potências e determine a corrente I em forma fasorial.
Exercícios de as potências P, Q e S totais, 2

Calcule o número total de watts (potência ativa totais), de volts-ampères reativos (potência reativa totais) e de volts-ampères (potência aparente) e o fator de potência Fp do circuito visto na Figura. Desenhe o triângulo de potências e determine a corrente I em forma fasorial.
Exercícios de as potências P, Q e S totais, 3
Dado o circuito visto na Figura:
Calcule a potência média, reativa e aparente para o resistor de 20 Ω.
Calcule a potência média, reativa e aparente para o indutor de 10 Ω.
Calcule a potência total em watts, volts-ampères reativos, volts-ampères e o fator de potência FP.
Calcule a corrente Is.
Exercícios de circuitos de corrente alternada trifásicos 1
 A sequência de fase do gerador conectado em Y visto na Figura é ABC.
Determine o módulo das tensões de linha.
Determine as correntes de linha.
Verifique que, como a carga é balanceada,
Exercícios de potência em circuitos de corrente alternada trifásicos 2
 Para o circuito anterior
Determine a potência média para cada fase e a potência média total.
Determine a potência reativa para cada fase e a potência reativa total.
Determine a potência aparente para cada fase e a potência aparente total.
Determine o fator de potência da carga.
