CONFIGURAÇÃO DA FOLHA DE DESENHO NO INVENTOR

� Tamanho da folha:

1) Abra um novo arquivo de detalhamento, escolha ANSI(mm).idw
2) Para escolher o tamanho da folha clique com o botão direito em Sheet:1 na janela à esquerda e
escolha Edit Sheet...
3) Escolha o tamanho A4-Portrait e clique em OK

� Margens e bordas da folha:

1) Primeiro exclua a borda existente clicando com o botão direito em Default Border e em Delete
2) Na pasta Drawing Resources vá em Borders e clique com o botão direito em Defaul Border
3) Escolha Insert Drawing Border e na janela que aparecerá clique nas setas do canto inferior direito
4) Escolha as margens (esquerda=25 e demais=5). Desabilite a opção Center Marks e clique em OK

� Legenda da folha:

1) Logo abaixo de Sheet:1 clique com o botão direito em ANSI – Large e escolha Edit Definition

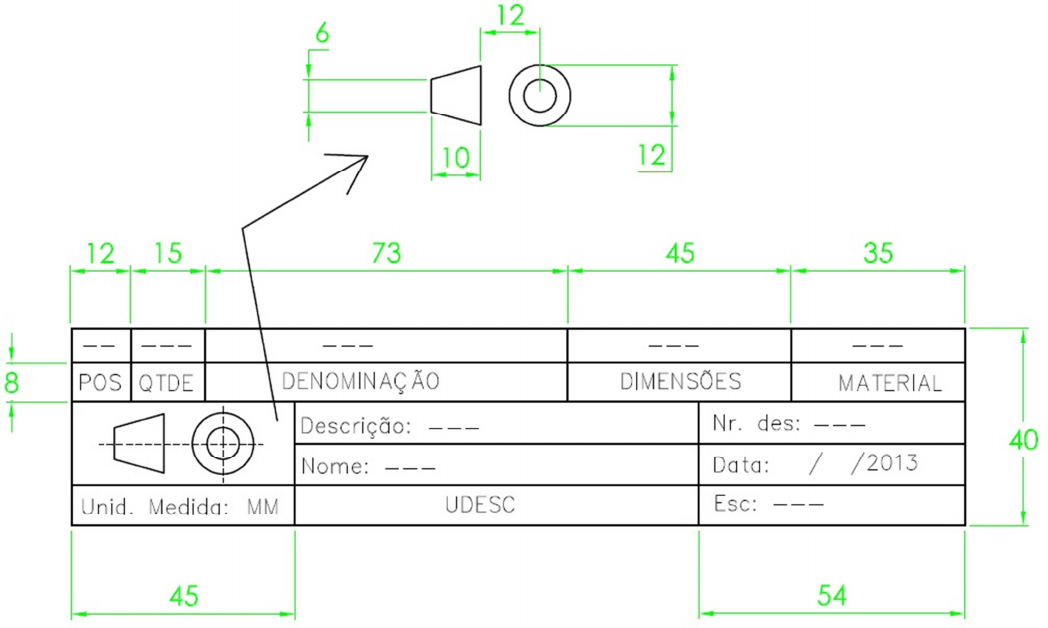

2) Apague tudo e crie sua própria legenda usando o modelo abaixo:



3) Clique em Finish Sketch e salve a legenda escolhendo Yes.
4) SALVE O ARQUIVO PARA DETALHAR OUTRAS PEÇAS FUTURAMENTE.

� Para inserir as vistas de uma peça basta clicar no ícone Base (primeiro ícone da barra de ferramentas)
� Na aba “Annotate” você pode clicar em “Edit Layers” para configurar tamanho de texto, setas, etc.
Por exemplo, para alterar o tamanho do texto das cotas vá em “Dimension” e altere a fonte.
