CAPÍTULO III – CIRCUITOS MAGNÉTICOS


3.1 INTRODUÇÃO
Os circuitos magnéticos utilizam materiais
ferromagnéticos no sentido de direcionar e elevar a
indução magnética (e conseqüentemente o fluxo
magnético). Isto é possível uma vez que os
materiais ferromagnéticos possuem altas
permeabilidades.
A figura 3.1, a seguir, apresenta um exemplo típico
de circuito magnético. Nesta configuração, pode-se
notar o direcionamento do fluxo magnético
proporcionado pela forma do núcleo.

Figura 3.1 – Núcleo Magnético
3.2 EFEITO DA DISPERSÃO
Os circuitos magnéticos também são sujeitos aos
efeitos da dispersão. Assim, considere inicialmente
a bobina ou solenóide da figura 3.2 a seguir.
i
N
a b
B
dispersãodispersão
Figura 3.2 – Efeito da Dispersão em um Solenóide
Como pode ser observado, ocorre nas
extremidades da bobina uma determinada
dispersão do campo magnético através do ar
(pode-se ver, na figura, uma redução da densidade
de campo magnético “B”, nas extremidades). Este
fenômeno é conhecido como “efeito das
extremidades” ou “dispersão”.
Considere agora o circuito magnético apresentado
de forma esquemática à figura 3.3 a seguir.
Neste caso, o efeito da dispersão também ocorre
nas extremidades da bobina. Entretanto, devido à
alta permeabilidade proporcionada pelo material
ferromagnético que constitui o núcleo, este efeito
de dispersão será bastante reduzido. Observar que
a alta permeabilidade oferece um caminho mais
adequado à “circulação” do fluxo magnético.
Portanto, quanto maior for a permeabilidade do
núcleo, menor será o efeito da dispersão de fluxo
magnético pelo ar.


Figura 3.3 – Efeito da Dispersão em um Núcleo Magnético
Da figura 3.3 tem-se que:
 dt  
Onde:
t = Fluxo magnético total produzido pela
corrente;
 = Fluxo magnético que “circula” pelo
núcleo;
d = Fluxo magnético de dispersão pelo ar.
Para materiais de alta permeabilidade tem-se que:
d 
3.3 EQUACIONAMENTO
3.3.1 Determinação de “B” e “H”
Considere o circuito magnético da figura 3.4 a
seguir. Para a linha média do mesmo pode-se
escrever que:
  2/ mWb
A
B  (3.1)
Onde:
B= Densidade de campo magnético de cada
uma das pernas do núcleo magnético;
 = Fluxo magnético que “circula” através de
cada uma das pernas do núcleo
magnético;
ELE401 – Circuitos Magnéticos


PEDRO PAULO DE CARVALHO MENDES / MAURICIO CAMPOS PASSARO/GUSTAVO LOPES 2
A= Área da seção reta transversal de cada
uma das pernas do núcleo magnético.

Figura 3.4 – Circuito Magnético
A densidade de campo magnético “B” pode ser
expressa por:
  HxB m  10
Ou ainda,
HB  
Portanto, determinado o valor de “B” (conforme
expressão 3.1), e de posse da curva de
saturação do material, pode-se calcular o valor
da intensidade de campo magnético “H”
correspondente, para cada uma das pernas do
núcleo magnético.
Desta forma, considere a curva de saturação
apresentada à figura 3.5 a seguir.

Figura 3.5 – Curva de Saturação do Material
Para cada valor de “B” haverá um valor de “H”
correspondente. Assim, pode-se escrever
também que:
  mAEBH / (3.2)
3.3.2 Definição de Força Magnetomotriz
Foi visto anteriormente que:
l
iNinH 
Desta forma, pode-se escrever também que:
iNlH 
Define-se como força magnetomotriz, o
produto “ lH  ” ou o produto “ iN  ”, então:
  AEiNlHF  (3.3)
Onde:
F= Força magnetomotriz (ou simplesmente
f.m.m.).
Esta definição é realizada como uma analogia
à força eletromotriz nos circuitos elétricos. Tal
correspondência será analisada no item
seguinte.
3.4 ANALOGIA ELETROMAGNÉTICA
3.4.1 Introdução
Seja o circuito elétrico da figura 3.6 a seguir.

Figura 3.6 – Circuito Elétrico
Para este circuito elétrico podem ser escritas
as seguintes equações:
iRe 
Sendo:
A
L
A
LR  
E ainda,
L
AG  
Onde:
e Força eletromotriz (f.e.m.)
R Resistência elétrica total do circuito;
G Condutância elétrica total do circuito;
i Corrente elétrica que passa pelo circuito
elétrico;
L Comprimento total do condutor;
ELE401 – Circuitos Magnéticos


PEDRO PAULO DE CARVALHO MENDES / MAURICIO CAMPOS PASSARO/GUSTAVO LOPES 3
A Área da seção reta transversal do
condutor;
 Resistividade elétrica do material
utilizado como condutor;
 Condutividade elétrica do material
utilizado como condutor.
Seja agora o circuito magnético apresentado à
figura 3.7:

Figura 3.7 – Circuito Magnético
Na figura 3.7, tem-se que:
F Força magnetomotriz (f.m.m.);
N Número de espiras da bobina;
i Corrente que circula na bobina;
 Fluxo magnético que “circula” pelo
núcleo.
Observando as figuras 3.6 e 3.7, pode-se
concluir que: enquanto no circuito elétrico
circula uma corrente elétrica “i”, no circuito
magnético “circula” um fluxo magnético “ ”.
Por outro lado, no circuito elétrico existe uma
fonte de força eletromotriz “e” e no circuito
magnético existe uma fonte de força
magnetomotriz “F”. Portanto, pode-se fazer a
seguinte analogia entre os dois circuitos:
i  
e  F
Para o circuito magnético, pode-se escrever
que:
 iNlHF 
 lAl
BlHF  


   A
lF (3.4)
No circuito elétrico, pode-se escrever que:
 iRe 

A
L
A
LR 
 

 i
A
Le   (3.5)
Comparando as equações (3.4) e (3.5), pode-
se observar uma analogia entre os seguintes
termos:
 A
LR   e A
l

A primeira relação corresponde à resistência
(R) do circuito elétrico. A segunda, portanto,
corresponderia a uma certa “resistência” do
circuito magnético. Através desta analogia,
define-se:
  1 HAlRe  (3.6)
Onde:
Re Relutância magnética do núcleo ou do
circuito magnético.
Desta forma pode-se escrever que:
  eRF (3.7)
Onde (3.7) é uma equação análoga à lei de
Ohm no circuito elétrico.
Por outro lado, o inverso da relutância
magnética é definido como sendo a
permeância magnética (Pe), de forma análoga
a condutância (G) no circuito elétrico. Desta
forma, pode-se escrever que:
  Hl
A
R
P
e
e
 1 (3.8)
3.4.2 Cálculo da Indutância do Circuito
Magnético
Sabe-se que:
iLN  
Onde:
 Fluxo enlaçado ou concatenado;
L Indutância da bobina.
ELE401 – Circuitos Magnéticos


PEDRO PAULO DE CARVALHO MENDES / MAURICIO CAMPOS PASSARO/GUSTAVO LOPES 4
Portanto:
i
N
i
L  
Mas como,
N
lHiiNlH 
E ainda,
AB 
Vem:
lH
ABNN
lH
ABN
i
NL 


2
Mas,
HB  
Assim,
l
ANL  2
Como,
A
lRe  
Tem-se que:
  HPN
R
NL e
e
 2
2
 (3.9)
3.4.3 Resumo da Analogia Eletromagnética
A seguir será apresentada uma tabela com o
resumo das principais analogias verificadas
entre os circuitos elétricos e magnéticos.
Circuito Elétrico Circuito Magnético
i = Corrente Elétrica (A)  = Fluxo Magnético (Wb)
e = Força Eletromotriz (V) Fmm = Força Magnetomotriz (Ae)
R = Resistência Elétrica () Re = Relutância Magnética (Ae/Wb)
G = Condutância (S) Pe=Permeância (Wb/Ae)
 = Condutividade (A/Vm)  = Permeabilidade (Wb/Am)
E=Ri (Lei de Ohm) F=Ni=Re
 i = 0 (Lei de Kirchhoff)  = 0
 A
LR  
,  
L
AG    A
lRe   ,
 
l
APe
 
Tabela 3.1 – Resumo da Analogia Eletromagnética




3.4.4 Circuito Elétrico Análogo
Um circuito elétrico simples pode ser
representado de forma esquemática conforme
a figura 3.8 a seguir.

Figura 3.8 – Representação Esquemática de um Circuito
Elétrico
Seja agora um circuitomagnético como aquele
apresentado na figura 3.9 a seguir.

Figura 3.9 – Circuito Magnético
Através da analogia com o circuito elétrico, o
circuito magnético anterior pode ser
representado por um circuito elétrico análogo,
conforme ilustra a figura 3.10 a seguir.

Figura 3.10 – Circuito Elétrico Análogo
A analogia é utilizada para melhorar a
compreensão e maior facilidade na solução
dos circuitos magnéticos.

3.4.5 Efeitos da Saturação
Seja a curva de saturação ou magnetização da
figura 3.11 a seguir.
ELE401 – Circuitos Magnéticos


PEDRO PAULO DE CARVALHO MENDES / MAURICIO CAMPOS PASSARO/GUSTAVO LOPES 5

Figura 3.11 – Curva de Saturação
Como pode ser observado na figura (3.11)
anterior, as permeabilidades dos pontos (1) e
(2) são diferentes.
Assim, pode-se concluir que a saturação afeta:
a) A permeabilidade magnética do material
();
b) A permeância (Pe) ou a relutância (Re)
do circuito magnético;
c) A indutância (L) da bobina ou do circuito
elétrico.
Vale lembrar que:
l
APe
 
A
lRe  
eR
NL
2

3.5 CIRCUITOS MAGNÉTICOS SÉRIE
Um circuito magnético série é aquele em que o
fluxo magnético é o mesmo em todas as suas
pernas.
Este tipo de circuito magnético pode ser
dividido em:
a) Circuito magnético série homogêneo:
quando as áreas das seções retas
transversais de todas as pernas do
núcleo forem iguais. A figura 3.12 a
seguir ilustra esta condição.
 Figura 3.12 – Circuito Magnético Série Homogêneo
Da figura 3.12, tem-se:
AAAAA  4321
4
4
3
3
2
2
1
1 A
B
A
B
A
B
A
B  
BBBBB  4321
b) Circuito magnético série não-
homogêneo: quando pelo menos uma
das áreas das seções retas transversais
for diferente das demais. A figura 3.13 a
seguir ilustra esta condição.

Figura 3.13 – Circuito Magnético Série Não Homogêneo
Da figura 3.13, tem-se que:
4321 AAAA 
4
4
3
3
2
2
1
1 A
B
A
B
A
B
A
B  
4321 BBBB 
Para os circuitos magnéticos das figuras 3.12
e 3.13, pode ser desenvolvido o circuito
análogo equivalente apresentado à figura 3.14
a seguir:

Figura 3.14 – Circuito Elétrico Análogo
Da figura 3.14, tem-se que:
   4321 eeee RRRRF
ELE401 – Circuitos Magnéticos


PEDRO PAULO DE CARVALHO MENDES / MAURICIO CAMPOS PASSARO/GUSTAVO LOPES 6
Chamando,
4321 eeeee RRRRR TOTAL 
Vem,

TOTALe
RF
Portanto, pode-se desenvolver o circuito
elétrico análogo equivalente apresentado na
figura 3.15 a seguir.
 Figura 3.15 – Circuito Elétrico Análogo
Considere agora o circuito magnético da figura
3.16 a seguir.
 Figura 3.16 – Circuito Magnético Série
Onde:
lllll  4321
Sendo “l” sendo a linha média do circuito.
Através da analogia eletromagnética pode-se
desenvolver o circuito elétrico análogo à figura
3.17 a seguir.

Figura 3.17 – Circuito Elétrico Análogo
Conforme desenvolvimento anterior pode-se
escrever que:

TOTALe
RF
Ou de uma forma mais geral:
 


n
k
eTOTAL
RF
1
 (3.10)
Da equação 3.6, tem-se que:
 1 HAlRe 
Ou ainda,
kk
k
e A
lR
k  
Levando em 3.10, obtém-se:
 
 
n
k kk
k
A
lF
1  (3.11)
Mas,
A
B 
Ou ainda,
k
k A
B 
Em (3.11), vem:



n
k
k
k
k lBF
1 
Como,
HB  
Ou ainda,
k
k
k
BH 
Obtém-se finalmente que:
 


n
k
kk lHF
1
 (3.12)
Ou seja,
iNlHlHlHlHF  ....44332211
Ou ainda,
iNFFFFF  ....4321
ELE401 – Circuitos Magnéticos


PEDRO PAULO DE CARVALHO MENDES / MAURICIO CAMPOS PASSARO/GUSTAVO LOPES 7
As intensidades de campo magnético: H1, H2,
H3, H4,...,Hn são determinadas através das
curvas de magnetização dos materiais,
respectivamente para B1, B2, B3, B4,..,Bn.
3.5.1 Tipos de Problemas
Existem basicamente dois tipos de problemas
de cálculo de circuitos magnéticos, a saber:
a) Determinar o valor da corrente “i”
injetada na bobina, necessária para
produzir um determinado fluxo
magnético “” no núcleo;
b) Determinar o valor do fluxo magnético
“”, no núcleo, produzido por uma dada
corrente “i” na bobina.
O primeiro tipo de problema é de solução
muito simples (solução direta), já o segundo
tipo requer uma solução iterativa mais
trabalhosa.
A seguir serão apresentados exemplos
práticos dos dois tipos de problemas citados.
3.5.2 Exemplos
Exemplo 1
Seja o circuito magnético serie não-
homogêneo apresentado à figura 3.18 a
seguir:

Figura 3.18 – Circuito Magnético – Exemplo 1
Sabendo que:
Espessura do Núcleo = 8 cm, N = 300 espiras
(número total de espiras da bobina),
 = 0,0064 Wb (fluxo magnético no núcleo).
Determinar a força magnetomotriz “F” e a
corrente “i” injetada na bobina. As medidas na
figura 3.18 são dadas em centímetros.
Considerar a curva 1 de magnetização, do
anexo 1.
Solução:
Cálculos Iniciais: O circuito magnético da
figura 3.18 pode ser dividido em 2 partes (de
seções iguais). Para estas partes podem ser
calculados os comprimentos das linhas médias
e as áreas das seções retas transversais do
núcleo, ou seja:
Parte 1
L1 = (05 + 30 + 04) x 02 + (05 + 22 + 05) =
110 cm, L1 = 1,10 m.
A1 = 10 x 8 = 80 cm2, A1 = 0,0080 m2
Parte 2
L2 = 05 + 22 + 05 = 32 cm, L2 = 0,32 m.
A2 = 08 x 08 = 64 cm2, A2 = 0,0064 m2.
Circuito Elétrico Análogo
O circuito magnético da figura 3.18 pode ser
representado pelo circuito elétrico análogo da
figura 3.19 a seguir.

Figura 3.19 – Circuito Elétrico Análogo – Exemplo 1
Da figura 3.19 tem-se que:
  21 ee RRF
Ou ainda,
21 FFF 
Vale lembrar que:
lHF 
Portanto,
111 lHF 
222 lHF 
ELE401 – Circuitos Magnéticos


PEDRO PAULO DE CARVALHO MENDES / MAURICIO CAMPOS PASSARO/GUSTAVO LOPES 8
Tabela de Valores
Considerando os dados fornecidos e através
das expressões anteriormente apresentadas, é
possível montar a tabela de valores (3.5) a
seguir.
Parte  (Wb) A (m2) B (T) H (Ae/m) L (m) F (Ae)
1 0,0064 0,0080 0,8 620 1,10 682
2 0,0064 0,0064 1,0 900 0,32 288
Tabela 3.2 – Tabela de Valores
No desenvolvimento da tabela 3.2, considerou-
se que:
a) No circuito magnético série, o fluxo
magnético é o mesmo em todas as
partes. Portanto:
 Wb 0064,01  
b) As áreas das seções retas transversais
(A1 e A2) e os comprimentos das linhas
médias (l1 e l2) foram determinados no
item “cálculos iniciais”;
c) Os valores B1 e B2 são determinados
através da expressão:
A
B 
d) Os valores H1 e H2 são obtidos através
da curva de saturação do material, para
B1 e B2 respectivamente.
Obs.: A curva de magnetização do material é
apresentada no anexo 1 (curva 1).
e) Os valores F1 e F2 são determinados
através da seguinte expressão:
lHF 
Determinação da Corrente
A corrente “i” da bobina pode ser determinada
da seguinte forma:
21 FFF 
Logo,
 AeF 970288682 
Como,
iNF 
Vem,
 A
N
Fi 233,3300
970 
Determinação de outros Valores
Da tabela podem ser extraídos diversos
valores como:
 As relutâncias das diversas partes do
núcleo magnético;
 As permeâncias das diversas partes do
núcleo;
 A relutância equivalente do circuito
magnético;
 As permeabilidades magnéticas
absolutas e relativas das diversas
partes;
 O fluxo enlaçado com a bobina;
 A indutância (L) da bobina.
Fica como exercício para o leitor, a
determinação destas grandezas.
Exemplo 2
Para o mesmo circuito magnético do exemplo
1 anterior, determine o valor do fluxo
magnético correspondente a uma corrente de
6,667 A na bobina.
Solução:
CálculosIniciais
No exemplo 1, foram determinadas as áreas
das seções e os comprimentos das linhas
médias do núcleo. Foi desenvolvido também o
circuito elétrico análogo.
Sabe-se que:
iNF 
Como,
i = 6,667 A e N = 300 espiras
Vem,
 AeF 2000667,6300 
Circuito Elétrico Análogo
A figura 3.20 a seguir apresenta o circuito
elétrico análogo correspondente.
ELE401 – Circuitos Magnéticos


PEDRO PAULO DE CARVALHO MENDES / MAURICIO CAMPOS PASSARO/GUSTAVO LOPES 9

Figura 3.20 – Circuito Elétrico Análogo – Exemplo 2
Admitindo por hipótese que: F1=1000 Ae, é
possível desenvolver a tabela de valores (3.3)
do item a seguir.
Tabela de Valores – 1ª iteração
Parte  (Wb) A (m2) B (T) H (Ae/m) L (m) F (Ae)
1 0,0080 0,0080 1,00 909 1,10 1000
2 0,0080 0,0064 1,25 1600 0,32 512
Tabela 3.3 – Tabela de Valores
A força magnetomotriz total (F) é igual a soma
das parcelas F1 e F2, portanto;
][ 1512512100021 AeFFF 
Este valor (1512 Ae) está abaixo do valor real
da força magnetomotriz total, ou seja,
2000 Ae. Desta forma, uma nova hipótese se
faz necessária.
Admitindo por hipótese que: F1 = 1400 Ae,
pode-se desenvolver a tabela de valores (3.4)
a seguir.
Tabela de Valores – 2ª iteração
Parte  (Wb) A (m2) B (T) H (Ae/m) L (m) F (Ae)
1 0,0093 0,0080 1,16 1273 1,10 1400
2 0,0093 0,0064 1,45 3000 0,32 960
Tabela 3.4 – Tabela de Valores
A força magnetomotriz total (F) é igual a soma
das parcelas F1 e F2, portanto;
][ 2360960140021 AeFFF 
Este valor (2360 Ae) está acima do valor real
da força magnetomotriz total, ou seja,
2000 Ae. Desta forma, uma nova hipótese se
faz necessária.
Admitindo agora F1 = 1250 Ae, pode-se
desenvolver a tabela de valores (3.5) a seguir.

Tabela de Valores – 3ª iteração
Parte  (Wb) A (m2) B (T) H (Ae/m) L (m) F (Ae)
1 0,0089 0,0080 1,11 1136 1,10 1250
2 0,0089 0,0064 1,39 2300 0,32 736
Tabela 3.5 – Tabela de Valores
Somando F1 e F2 obtém-se: F = 1986 Ae. Este
valor está muito próximo do valor real de
2000 Ae. Portanto, pode-se dizer que o fluxo
magnético no núcleo vale 0,0089 Wb.
Outros Valores Obtidos da Tabela
Da tabela 3.5 podem ser obtidas inúmeras
outras grandezas, conforme sugerido no
exemplo 1 anterior. Alguns destes possíveis
resultados são apresentados a seguir.
 0,0089 (Wb) ReT 223147 (H-1)
Re1 140450 (H-1) L 0,4033 (H)
Re2 82697 (H-1)
Tabela 3.6 – Outros Valores Obtidos
O leitor deve comparar os resultados obtidos
nos dois exemplos dados e verificar os efeitos
causados pela não-linearidade do circuito
magnético.
3.6 CIRCUITOS MAGNÉTICOS PARALELOS
Em um circuito magnético paralelo, existem
“nós” de bifurcação para o fluxo magnético. A
figura 3.21 a seguir apresenta uma
configuração típica.

Figura 3.21 – Circuito Magnético Paralelo
Para este circuito magnético, pode-se
desenvolver o circuito elétrico análogo
apresentado na figura 3.22.
ELE401 – Circuitos Magnéticos


PEDRO PAULO DE CARVALHO MENDES / MAURICIO CAMPOS PASSARO/GUSTAVO LOPES 10

Figura 3.22 – Circuito Elétrico Análogo
Da figura 3.22, tem-se:
321  
Tem-se também,
21 2121 ee RRFFF  
31 3131 ee RRFFF  
Portanto, podemos admitir que,
32 FF 
De onde retiramos:
3322 lHlH 
Considere agora o núcleo magnético
apresentado à figura 3.23 a seguir.

Figura 3.23 – Circuito Magnético Paralelo com Bobina
Central
Da figura anterior, tem-se que:
312  
Considerando a simetria do núcleo,
2
2
31
 
Por analogia, pode-se desenvolver o circuito
elétrico análogo da figura 3.24 a seguir.

Figura 3.24 – Circuito Elétrico Análogo
Da figura 3.24, pode-se escrever que:
3221 FFFFF 
E portanto,
31 FF 
Exemplo 3
Determinar o valor da corrente “i” na bobina do
circuito magnético da figura 3.25, a seguir, tal
que 3= 0,005 Wb.
Para o material ferromagnético do núcleo,
considere a curva 1 de magnetização,
apresentada no anexo 1.

Figura 3.25 – Circuito Magnético – Exemplo 3
Os dados referentes às dimensões do núcleo
podem ser obtidos da tabela 3.7 a seguir.
Parte A (m2) L (m)
1 0,0090 0,56
2 0,0032 0,26
3 0,0045 0,51
N = 300 espiras
Tabela 3.7 – Dados do Exemplo 3
Solução:
Cálculos Iniciais
Os comprimentos das linhas médias, bem
como as áreas das seções retas transversais
ELE401 – Circuitos Magnéticos


PEDRO PAULO DE CARVALHO MENDES / MAURICIO CAMPOS PASSARO/GUSTAVO LOPES 11
do núcleo magnético, estão relacionados à
tabela 3.7, dada anteriormente.
Circuito Elétrico Análogo
Para o circuito magnético dado, pode-se
desenvolver o circuito elétrico análogo
apresentado à figura 3.26 a seguir.

Figura 3.26 – Circuito Elétrico Análogo
Da figura anterior, tem-se que:
321  
3121 FFFFF 
32 FF 
11 1  eRF 22 2  eRF 33 3  eRF
Tabela de Valores:
Considerando os dados da tabela 3.7, e
Wb005.03  , pode-se desenvolver a tabela de
valores a seguir.
Parte  (Wb) A (m2) B (T) H (Ae/m) L (m) F (Ae)
1 0,0094 0,0090 1,044 980 0,56 549
2 0,0044 0,0032 1,375 2254 0,26 586
3 0,0050 0,0045 1,111 1150 0,51 586
Tabela 3.8 – Tabela de Valores – Exemplo 3
Obs.: Na elaboração da tabela anterior,
considerou-se a curva 1 de magnetização
apresentada no anexo 1.
Da tabela 3.8, tem-se que:
][ 113558654921 AeFFF 
Como iNF 
][783.3300
1135 A
N
Fi 
Cálculos Adicionais Propostos
Fica para o leitor, a título de exercício, calcular
os valores das relutâncias e permeâncias do
circuito magnético dado, bem como o valor da
indutância da bobina. As respectivas respostas
são apresentadas a seguir.
Re1 58404 (H-1) Pe1 1,7122x10-5 (H)
Re2 133182 (H-1) Pe2 7,5080x10-6 (H)
Re3 117200 (H-1) Pe3 8,5320x10-6 (H)
ReT 120744 (H-1) PeT 8,2810x10-6 (H)
L 0,7454 (H)
Tabela 3.9 – Dados finais do Exercício 3
3.7 GAPs E ENTREFERROS
A figura 3.27 a seguir apresenta um exemplo
típico de introdução de gap em um circuito
magnético.

Figura 3.27 – Circuito Magnético Série com Gap
Os gaps ou entreferros são muitas vezes
utilizados em circuitos magnéticos no sentido
de:
a) Possibilitar certa linearização da curva
de saturação;
b) Possibilitar acesso físico ao fluxo em um
núcleo magnético.
3.7.1 Espraiamento
A introdução de gaps em circuitos magnéticos,
como aquele apresentado à figura 3.27, causa
certa dispersão do fluxo magnético pelo ar, no
local onde este gap foi colocado. Este
fenômeno é chamado de “espraiamento” do
fluxo magnético e seu efeito pode ser
verificado através da figura 3.28 a seguir.
ELE401 – Circuitos Magnéticos


PEDRO PAULO DE CARVALHO MENDES / MAURICIO CAMPOS PASSARO/GUSTAVO LOPES 12

Figura 3.28 – Espraiamento do fluxo Magnético em um
Gap
Muitas vezes, o efeito do espraiamento é
considerado nos cálculos de circuitos
magnéticos através de um acréscimo da área
correspondente à seção reta transversal no
gap. Desta forma, se a área correspondente
ao material ferromagnético for “A”, considera-
se como área da seção reta transversal do gap
(Ag), a relação:
 AkAg  (3.13)
Onde:
k = Fator de acréscimo correspondente ao
espraiamento (por exemplo: k = 1,05  elevação
de 5% na área).
É importante deixar claro que esta forma de
representação do espraiamento, nos cálculos,
constitui uma aproximação.
3.7.2 Efeito da Dispersão
A introdução de gaps ou entreferros provoca a
elevação da relutância total equivalente de um
núcleo magnético. Em outras palavras pode-se
dizer que: os gaps dificultam a “circulação” do
fluxo magnético. Desta forma, haverá uma
maior tendência de formação de fluxo de
dispersão no ar, nas extremidades da bobina
(cabeças de bobina), como pode ser
observadoà figura 3.29 a seguir.

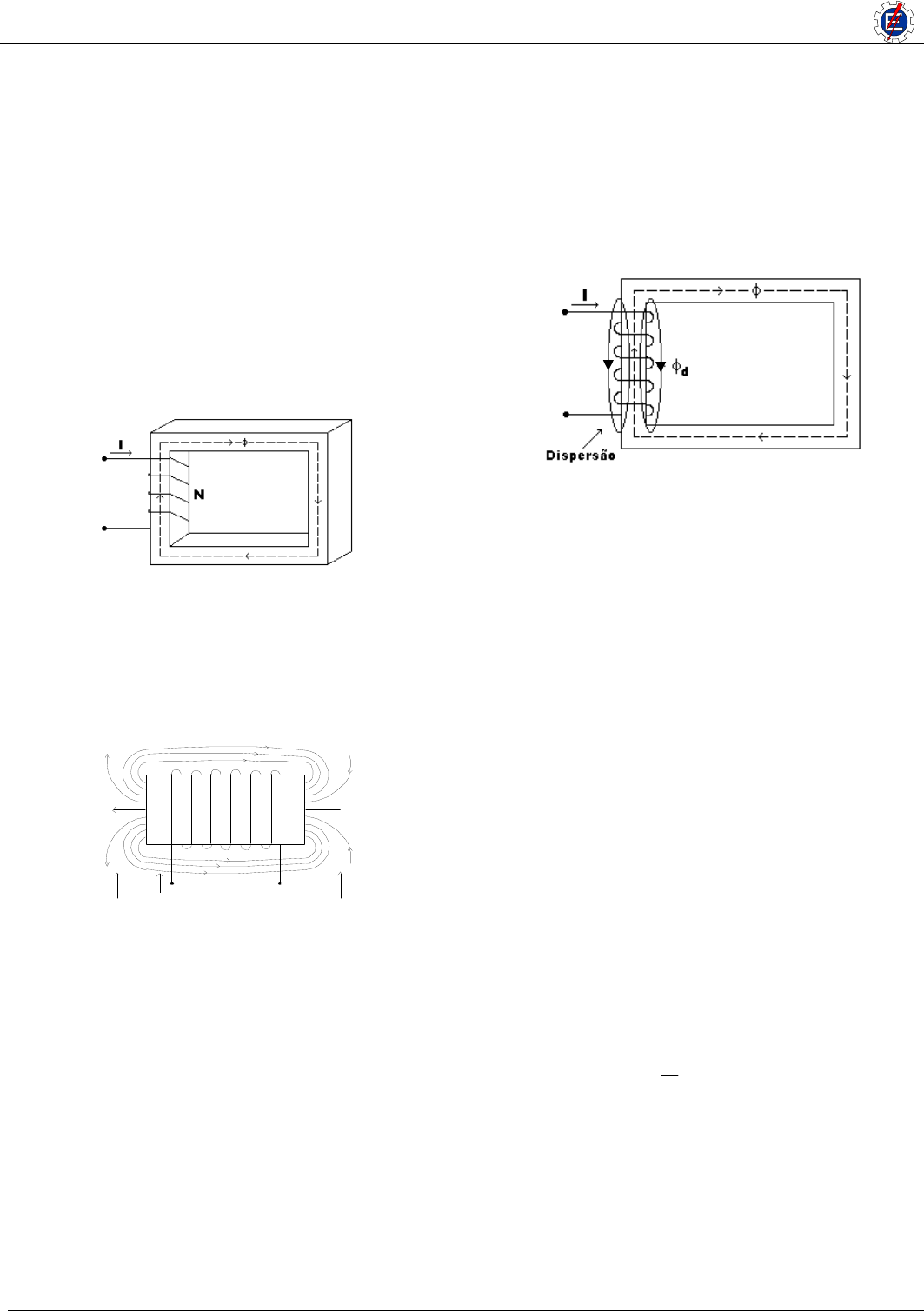

Figura 3.29 – Efeito da Dispersão em um Núcleo com Gap
Pode-se concluir, portanto que: quanto maior
for o gap, maior será a relutância do núcleo
magnético e consequentemente maior será o
fluxo de dispersão pelo ar.
3.7.3 Cálculo da Relutância do Gap
Da equação 3.6, tem-se que:
A
lRe  
Para o gap, pode-se escrever que:
gg
g
ge A
l
R  
Onde:
ge
R = Relutância magnética do gap;
gl = Comprimento do gap;
g = Permeabilidade magnética do gap;
Ag = Área da seção reta transversal do gap.
Como a permeabilidade magnética do ar (e
portanto do gap) é praticamente igual à
permeabilidade magnética do vácuo, pode-se
escrever que:

g
g
ge A
l
R  0 (3.14)
Exemplo 4
Seja o circuito magnético da figura 3.30 a
seguir.

Figura 3.30 – Circuito Magnético do Exemplo 4
Determinar o valor da corrente “i” na bobina do
circuito magnético, tal que = 0,0064 Wb,
espessura do Núcleo = 8 cm, N = 300 espiras
ELE401 – Circuitos Magnéticos


PEDRO PAULO DE CARVALHO MENDES / MAURICIO CAMPOS PASSARO/GUSTAVO LOPES 13
(número total de espiras da bobina),
Gap = 0,1 cm.
Obs:
Considerar todas as medidas da figura 3.30
em centímetros;
Utilizar a curva de saturação 1 do anexo 1;
Observar que a única diferença do circuito
magnético da figura 3.30, para o circuito
magnético do exemplo 1, é exatamente o gap
ou entreferro.
Solução:
Cálculos Iniciais
O circuito magnético da figura 3.30 pode ser
dividido em 3 partes: duas para o material
ferromagnético e uma para o gap. Para estas
partes podem ser calculados os comprimentos
das linhas médias e as áreas das seções retas
transversais do núcleo, ou seja:
Parte 1 – Material Ferromagnético
1l = (5 + 30 + 4) x 2 + (5 + 22 + 5) = 110 cm
1l = 1,10 m
1A = 10 x 8 = 80 cm2
1A = 0,0080 m2
Tabela 3.10 – Medidas da Parte 1 do Circuito Magnético da
Figura 3.30
Parte 2 – Material Ferromagnético
2l = (5 + 22 + 5) – 0,1 = 31,9 cm
2l = 0,319 m
2A = 8 x 8 = 64 cm2
2A = 0,0064 m2
Tabela 3.11 – Medidas da Parte 2 do Circuito Magnético da
Figura 3.30
Parte 3 – Entreferro
2l = 0,1 cm
2l = 0,001 m
2A = 8 x 8 = 64 cm2
2A = 0,0064 m2
Tabela 3.12 – Medidas da Parte 3 do Circuito Magnético da
Figura 3.30


Circuito Elétrico Análogo
O circuito magnético da figura 3.30 pode ser
representado pelo circuito elétrico análogo da
figura 3.31 a seguir.

Figura 3.31 – Circuito Elétrico Análogo
Da figura 3.31, tem-se que:
  321 eee RRRF
Ou ainda,
321 FFFF 
Vale lembrar também que;
lHF 
Portanto,
111 lHF 
222 lHF 
333 lHF 
Tabela de Valores:
Considerando os dados fornecidos e
calculados, e através das expressões
anteriormente apresentadas, pode-se
desenvolver a tabela de valores a seguir.
Parte  (Wb) A (m2) B (T) H (Ae/m) L (m) F (Ae)
1 0,0064 0,0080 0,8 620 1,10 682
2 0,0064 0,0064 1,0 900 0,32 288
3 0,0064 0,0064 1,0 795775 0,001 796
Tabela 3.13 – Tabela de Valores – Exemplo 4
No desenvolvimento da tabela 3.13,
considerou-se que:
a) No circuito magnético série, o fluxo
magnético é o mesmo em todas as
partes. Portanto:
 Wb 0064,0321  
ELE401 – Circuitos Magnéticos


PEDRO PAULO DE CARVALHO MENDES / MAURICIO CAMPOS PASSARO/GUSTAVO LOPES 14
b) As áreas das seções retas transversais
(A1, A2, A3) e os comprimentos das
linhas médias (l1, l2, l3) foram
determinadas no item “cálculos iniciais”.
c) Os valores B1, B2 e B3 são
determinados através da expressão:
A
B 
d) Os valores H1 e H2 são obtidos através
da curva de saturação do material, para
B1 e B2 respectivamente.
Obs.: Na elaboração da tabela anterior,
considerou-se a curva 1 de magnetização
apresentada no anexo 1.
e) A intensidade de campo magnético no
gap (H3) é determinada através da
seguinte expressão:
7
0
3
3 104
0,1
 
BHH g
f) Os valores F1, F2 e F3 são determinados
da seguinte forma:
lHF 
Determinação da Corrente
Para a determinação da corrente “i” na bobina,
deve-se considerar que:
][ 1766796288682321 AeFFFF 
][ 887,5300
1766 A
N
Fi 
Determinação de outros Valores
Da tabela 3.13, podem ser extraídos outros
valores como:
 As relutâncias das diversas partes do
núcleo;
 As permeâncias das diversas partes do
núcleo;
 A relutância equivalente do circuito
magnético;
 As permeabilidades magnéticas
absolutas e relativas das diversas
partes;
 O fluxo enlaçado com a bobina;
 A indutância (L) da bobina.
Fica como exercício para o leitor, a
determinação destas grandezas.
Observações:
Considere a tabela 3.14 a seguir, onde é
realizada uma comparação dos valores obtidos
nos exemplos 1 e 4.
Variável Exemplo 1 Exemplo 4
 (Wb) 0,0064 0,0064
i (A) 3,233 5,887
ReT (H-1) 151563 275938
L (H) 0,594 0,326
Tabela 3.14 – Comparação dos Resultados com e sem Gap
Pode-se observar que a inserção do gap
elevou a relutância equivalente do circuito
magnético de 151563 H-1 para 275938 H-1.
Com este novo valor de relutância, para se
obter o mesmo fluxo magnético no núcleo, ou
seja, 0,0064 Wb, foi necessária uma elevação
no valor da corrente de 3,233 A para 5,887 A.
Evidentemente que a qualidade magnética do
núcleo diminui com a inserção do gap, este
fato pode ser observado através da indutância
(L), que passou de 0,594 H para 0,326 H.
3.8 CURVAS DE SATURAÇÃO
Considere a característica B = f(H) da figura
3.32 a seguir.

Figura 3.32 – Característica B = f (H)
Esta característica B = f (H) é na verdade uma
curva de saturação que determina a
propriedade do material ferromagnético em
termos de sua permeabilidade magnética (µ).
Pode ser chamada, portanto, de curva de
ELE401 – Circuitos Magnéticos


PEDRO PAULO DE CARVALHO MENDES / MAURICIO CAMPOS PASSARO/GUSTAVO LOPES 15
saturação ou curva de magnetização do
material ferromagnético.
Por outro lado, sabe-se que:
AB  e FiNlH 
Portanto, através de mudanças de escalas, a
característica da figura 3.32 pode ser alterada
para aquela desenvolvida à figura 3.33 a
seguir.

Figura 3.33 – Característica  = f (F)
Esta nova característica  Ff é na
verdade uma curva de saturação que
determina a propriedade do núcleo magnético
em termos de sua permeância magnética (Pe)
ou relutância magnética (Re). Pode ser
chamada, portanto, de curva de saturação ou
curva de magnetização do núcleo magnético.
Sabe-se também que:
  N e iNf 
Portanto, através de novas mudanças de
escalas, as características das figuras 3.32 e
3.33 podem ser alteradas para aquela
desenvolvida à figura 3.34 a seguir.

Figura 3.34 – Característica  = f (i)
Esta característica  if é na realidade uma
curva de saturação que determina a
propriedade da bobina em termos de sua
indutância (L). Pode ser chamada, portanto, de
curva de saturação da bobina.
As três curvas anteriormente apresentadas  HfB  ,  Ff ,  if ), podem ser
representadas em uma única característica,
considerando apenas as mudanças de escalas
das ordenadas e abscissas. Este fato pode ser
verificado na figura 3.35 a seguir.

Figura 3.35 – Curva de Saturação
Na figura 3.35, tem-se que:
B = f(H)  Característica do material;
 = f(F)  Característica do núcleo magnético;
 = f(i)  Característica da bobina.
ELE401 – Circuitos Magnéticos


PEDRO PAULO DE CARVALHO MENDES / MAURICIO CAMPOS PASSARO/GUSTAVO LOPES 16
3.9 PERGUNTAS PROPOSTAS
Responda as seguintes perguntas:
1) Por que são utilizados materiais
ferromagnéticos na confecção de circuitos
ou núcleos magnéticos?
2) O que é o efeito da dispersão? Quando ele
deve ser considerado?
3)O que é a força magnetomotriz? Faça uma
analogia com os circuitos elétricos.
4) O que são os circuitos elétricos análogos?
Onde são utilizados? Por quê?
5) Quais são os respectivos análogos elétricos
das seguintes grandezas magnéticas: , F,
Re, Pe, µ?
6) O que é relutância de um circuito
magnético? Qual é a sua unidade?
7) O que é permeância de um circuito
magnético? Qual é a sua unidade?
8) Qual é a relação entre permeância e
indutância?
9) Dada a área da seção reta transversal de
um núcleo magnético série e homogêneo, e
conhecido o fluxo magnético que atravessa
a mesma, como seriam determinadas: a
indução magnética no núcleo (B); a
intensidade de campo magnético (H)?
10) Quais são as unidades usuais de “B” e “H”?
11) Quais são as características dos seguintes
circuitos magnéticos?
a) Circuito magnético série uniforme;
b) Circuito magnético série não-
uniforme;
c) Circuito magnético paralelo uniforme;
d) Circuito magnético paralelo não-
uniforme;
12) Que tipo de cálculo de circuito magnético é
mais trabalhoso?
a) Dado um fluxo magnético “”,
determinar a corrente necessária para
produzi-la;
b) Dada uma corrente “i”, determinar o
fluxo magnético produzido pela
mesma? Por quê?
13) Faça um análogo magnético das leis de
Kirchhoff das tensões e correntes.
14) Os circuitos magnéticos devem ser tratados
como lineares ou não-lineares? Por quê?
15) Quais são as dificuldades encontradas nos
cálculos de circuitos não-lineares? Dê
exemplos.
16) O que são gaps ou entreferros em um
circuito magnético? Por que são utilizados?
17) Qual é o significado do espraiamento em
um gap? De que forma seu efeito é
considerado no cálculo de um núcleo
magnético?
18) Qual é a relação entre a relutância de um
gap e a relutância do material
ferromagnético que constitui um núcleo?
Explique.
19) Qual é o significado de cada uma das
seguintes relações:
B = f(H)  = f(F)  = f(i)
Que grandezas representam?
20) Dê as unidades usuais das seguintes
grandezas:
a) Indutância;
b) Permeabilidade magnética;
c) Condutância;
d) f.m.m.;
e) f.e.m.
ELE401 – Circuitos Magnéticos


PEDRO PAULO DE CARVALHO MENDES / MAURICIO CAMPOS PASSARO/GUSTAVO LOPES 17
3.10 EXECÍCIOS PROPOSTOS
Resolva os seguintes exercícios:
1) Considere o seguinte circuito magnético:

Dados do Exercício:
Espessura do Núcleo = 10 cm, N = 500 espiras,
Medidas na figura em centímetros.
Determinar:
a) O Valor da força magnetomotriz necessária
para produzir um fluxo de 0,006 Wb;
b) O valor da corrente correspondente;
c) O valor da indutância “L” da bobina;
d) A permeância total do circuito magnético;
e) A permeabilidade magnética de cada parte
do circuito magnético.
Obs.: Considerar a curva de saturação anexa.
2) No circuito magnético do exercício anterior,
determine o valor do fluxo magnético “”
produzido por uma força magnetomotriz de
3000 Ae.
3) Considere o seguinte circuito magnético:

Dados do Exercício:
Espessura do Núcleo = 8 cm, N = 1000 espiras,
Espraiamento no gap = 10%
Medidas na figura em centímetros.
Determinar o valor da corrente “i” que produz um
fluxo magnético de 0,001 Wb na coluna direita do
núcleo. Considerar para o material ferromagnético
a curva de saturação anexa.
4) Refazer o exercício anterior considerando o
circuito magnético sem o entreferro.
5) Faça uma análise comparativa dos
resultados obtidos nos exercícios 3 e 4
anteriores.
6) No circuito magnético a seguir, determinar a
indutância da bobina e o fluxo enlaçado
com a mesma.

Dados do Exercício:
i = 5 A, N = 500 espiras, 1= 0,002 Wb,
3=0,003 Wb, L1 = 0,6 m, L2 = 0,4 m.
Obs.: O núcleo foi elaborado com o material da
curva de saturação anexa.
7) Considere o seguinte circuito magnético:

Dados do Exercício:
Espessura do Núcleo = 10 cm, N = 1000 espiras,
=0,015 Wb, 1gl =0,10 cm e 2gl = 0,15 cm,
dl=150 cm e de=180 cm.
De posse dos dados acima, determinar:
ELE401 – Circuitos Magnéticos


PEDRO PAULO DE CARVALHO MENDES / MAURICIO CAMPOS PASSARO/GUSTAVO LOPES 18
a) A força magnetomotriz necessária para
produzir o fluxo “”;
b) A corrente “i” da bobina;
c) A permeância total do circuito magnético;
d) A indutância da bobina.
Obs.: Considerar simetria dos gaps, espraiamento
de 5% nos gaps de comprimento 2gl , para o
material ferromagnético a curva de saturação
anexa.
8) Considere o seguinte circuito magnético:

Dados do Exercício:
Espessura do Núcleo = 8 cm, i = 6,2 A, medidas na
figura em centímetros.
Sabendo-se que  Wb 0056,03  , determinar o
número de espiras da bobina.
Obs.: O núcleo foi elaborado com o material da
curva de saturação anexa.
9) Seja o seguinte circuito magnético toroidal,
com gap e “N” espiras uniformemente
distribuídas:


Dados do Exercício:
Espraiamento no Gap = 10%, N = 1000 espiras,
gap = 12,0 x 10-7 H/m, gl = 1 mm, dl = 81,2 cm e de
= 103,8 cm, Espiras justapostas.
Desprezar o fluxo de dispersão e considerar o
comprimento do arco equivalente à linha média do
gap.
De posse destes dados, determinar:
a) A corrente necessária para produzir um
fluxo de 0,012 Wb;
b) As relutâncias equivalentes do ferro e do
gap;
c) A indutância da bobina.
Obs.: Considerar a curva de magnetização anexa.
10) Considere o seguinte circuito magnético:

Dados do Exercício:
Espessura do Núcleo = 1 pol, i = 0,2 A, N = 1000
espiras. Medidas na figura em polegadas.
Determinar o fluxo e a indução magnética em cada
perna do circuito magnético. Desprezar os
espraiamentos dos entreferros e os campos de
dispersão. Supor que a permeabilidade relativa do
ferro é tão alta que a força magnetomotriz do
enrolamento está totalmente aplicada nos
entreferros.
Obs.: Desenvolva um circuito magnético
equivalente.


ELE401 – Circuitos Magnéticos


PEDRO PAULO DE CARVALHO MENDES / MAURICIO CAMPOS PASSARO/GUSTAVO LOPES 19
11) Refazer o exercício anterior, considerando
agora a seguinte curva de magnetização
para o material ferromagnético:

12) Na curva de magnetização anexa (curva 1),
determinar o valor da permeabilidade
magnética relativa para:
a) B = 0,5 Wb/m2;
b) B = 1,5 Wb/m2;
c) H = 1400 AE/m;
d) H = 3600 AE/m.
13) Considere o circuito magnético da figura a
seguir, onde:
i
F N
18 26 6
10
10
202

Dados do Exercício:
Espessura do Núcleo = 10 cm, espraiamento do
núcleo = 20%, N = 1390 espiras.
Medidas na figura em centímetros.
Determinar:
a) O circuito elétrico análogo;
b) A corrente na bobina para que se obtenha
um fluxo de 0,006 Wb no núcleo magnético;
c) A indutância da bobina;
d) A relutância total do circuito magnético.
Obs.: Considerar simetria na coluna do núcleo
onde está o gap;
Para o material ferromagnético, considerar a curva
de saturação (1) anexa;

3.11 BIBLIOGRAFIA
[1] Milton Gussow, “Eletricidade Básica”, Coleção
Schaum, Editora McGraw-Hill do Brasil, Ltda,
1985. (Cap. 9 - págs. 217 a 229);
[2] Paul A. Tipler, “Física”, Volume 02a, Editora
Guanabara Dois S.A., Segunda Edição, 1986.
(Cap. 29 - págs. 803 a 819);
[3] David Halliday e Robert Resnick,
“Fundamentos de Física” , Parte 03 -
Eletromagnetismo, LTC - Livros Técnicos e
Científicos Editora Ltda, 1991. (Cap. 34 - págs.
241 a 257);
[4] L. Bessonov, “Applied Electricity for
Engineers”, MIR Publishers - Moscow, 1973.
(Cap. 3 - págs. 89 a 95);
[5] Syed A. Nasar, “Máquinas Elétricas”, Coleção
Schaum, Editora McGraw-Hill do Brasil, Ltda,
1984. (Cap. 1 - págs. 01 a 05);
[6] Encyclopedia Britannica, “Magnetism”.
ELE401 – Circuitos Magnéticos


PEDRO PAULO DE CARVALHO MENDES / MAURICIO CAMPOS PASSARO/GUSTAVO LOPES 20
