DISCENTE: _______________________________________ MAT.:_______________ NOTA:________
QUESTÃO 01 (VALOR: 3 PONTOS)

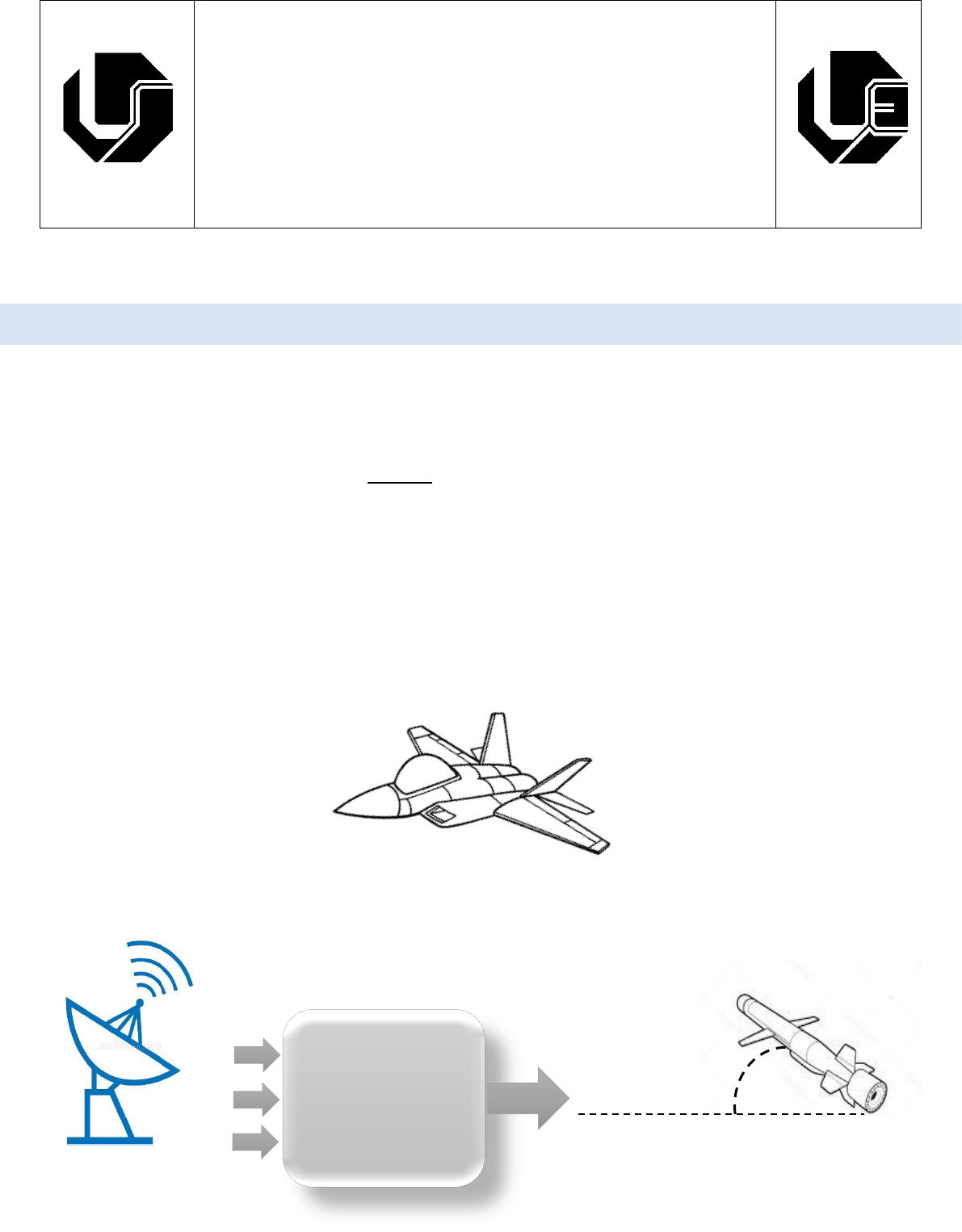

A equação que relaciona o ângulo (θ) de posicionamento do lançador de
míssil para abate do alvo pode ser determinado através da equação abaixo:
( )
( ) 0.01 2 ( ) 0.2 ( )
da t
rad v t dt s t dt
dt
 = + +  
Onde a(t) é a aceleração instantânea do alvo, v(t) sua velocidade e s(t)
sua posição. Estes parâmetros são fornecidos por um radar.
Nesse contexto, projete um circuito que calcule em tempo real o ângulo θ
de ajuste do lançador de míssil.


















UNIVERSIDADE FEDERAL DE UBERLÂNDIA
FACULDADE DE ENGENHARIA ELÉTRICA
PROVA DE ELETRÔNICA ANALÓGICA II
VALOR ABSOLUTO: 10 PONTOS DATA: 28/06/2018
 VALOR RELATIVO: 30% DA NOTA FINAL
Gustavo Brito de Lima (Turma U)
Luiz Carlos Gomes de Freitas (Turma V)

SEU CIRCUITO
ELETRÔNICO
a
v
s

QUESTÃO 02 (VALOR: 2 PONTOS)

Dado o circuito abaixo e considerando que na entrada seja aplicada
a forma de onda abaixo apresentada, qual será a forma de onda de saída
deste circuito.



10m 30m 20m 40m
10m 30m 20m 40m
QUESTÃO 03 (VALOR: 3 PONTOS)
Uma adega controla a temperatura no seu interior utilizando o circuito
abaixo. O potenciômetro (Pot) define a temperatura desejada e o sinal ON/OFF
liga e desliga o compressor que resfria a adega.
Suponha o valor de Pot = 3.333 kΩ e que o perfil de temperatura
seja dado de acordo com o gráfico abaixo, determine o sinal de saída
ON/OFF, que define quando o compressor é ligado ou desligado.
OBS: Os amplificadores operacionais são alimentados em ±15 V e
possuem tensão de saturação de ±15 V.



+15V
1539




















QUESTÃO 04 (VALOR: 3 PONTOS)
Em garagens de edifícios é obrigatório o uso de luzes indicadoras de entrada e saída
de veículos, objetivando alertar os pedestres sobre a passagem de veículos na calçada. Estas
luzes tradicionalmente são implementadas nas cores vermelha e amarela e piscam
alternadamente.
Considerando que você é um engenheiro da empresa “VAGA-LUME – Produtos para
Sinalização Visual” e pretende projetar um tipo diferente de lâmpada sinalizadora. Ao invés de
piscar duas lâmpadas você utilizará apenas uma luminária com efeito Fade, ou seja, ela deve
aumentar e reduzir seu brilho de forma linear. Será utilizada uma luminária com LEDs que
opera linearmente de 0 a 10 V. Alimentando com 0 V a luminária desliga e com 10 V ela possui
seu brilho máximo, variando seu brilho de modo proporcional à tensão.
Nesse contexto projete um circuito eletrônico para energizar a luminária de
acordo com o perfil Fade ilustrado na forma de onda abaixo.
OBS: A única fonte disponível para projeto é simétrica de ±15V.







SEU CIRCUITO
ELETRÔNICO
1 s
10 V
2
4
6
8
10
-2
-4
-6
-8
-10
Temperatura (V)
ON/OFF
0 V
