Radiologia Cardíaca

Coração Normal – Incidência PA



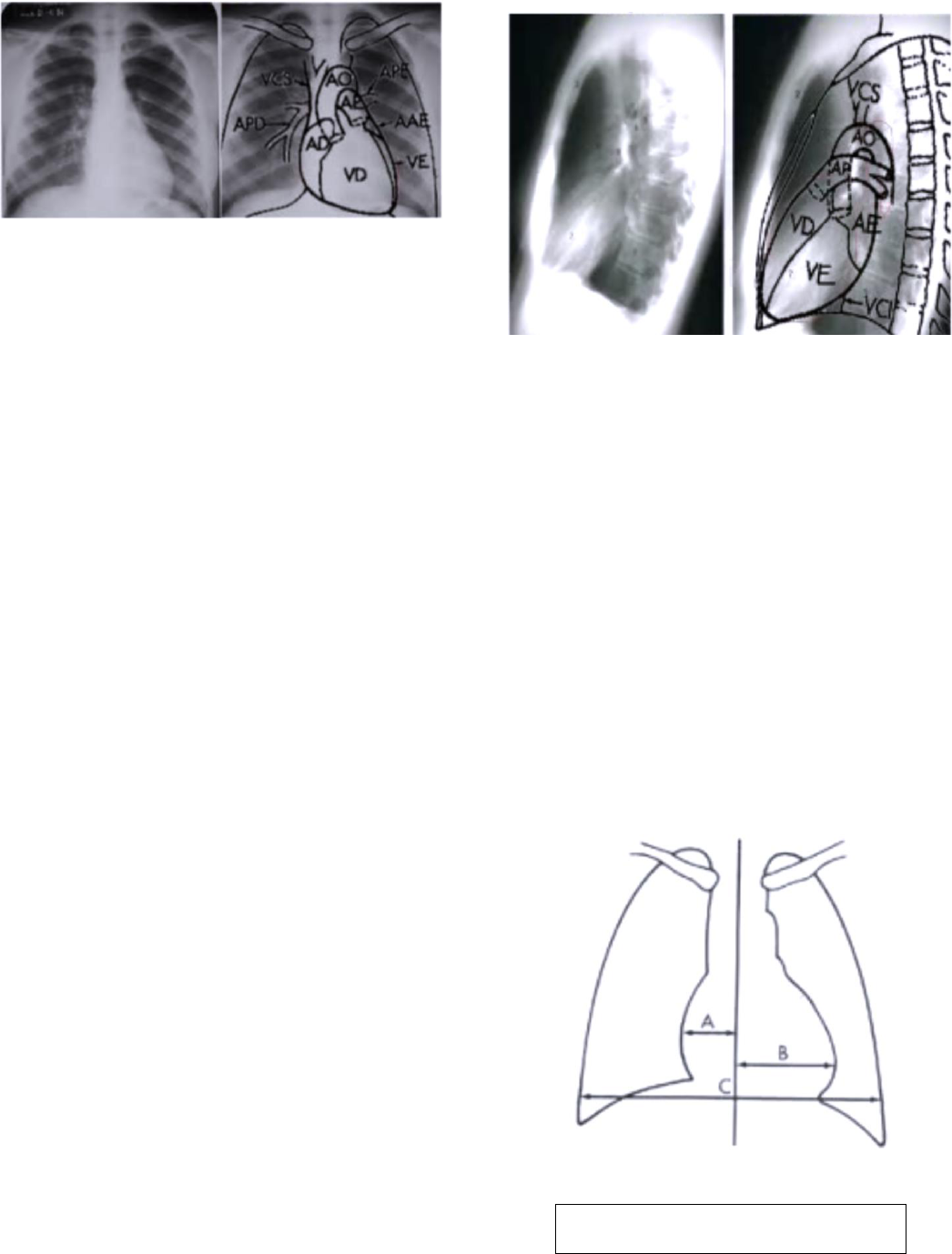

- Iniciamos pelo coração normal, incidência PA.
- Começando a avaliação da silhueta normal pela borda
direita na projeção PA. Perceba então, as imagens, que
aparecem duas imagens:
 - A primeira uma radiografia normal do coração
- A segunda esquemática que mostra as câmaras
cardíacas
- Observe então, que o coração não possui contornos
expressivos.
- A parte mais inferior junto ao diafragma corresponde
ao átrio direito (AD)
- Uma segunda saliência convexa logo acima do AD
corresponde à veia cava superior (VCS). Podendo ser
observada tanto na imagem real, quanto na
esquemática
- A silhueta cardíaca esquerda tem um formato
característico com duas convexidades e uma
concavidade
 - A primeira convexidade, mais superior e menor
representa o botão aórtico
- Segue-se uma concavidade, o arco médio, que
representa na sua porção mais superior o tronco da
artéria pulmonar e na sua porção mais inferior a
auriculeta do AE. Perceba Auriculeta do Átrio Esquerdo
(AAE).
- Concavidade, a perda dessa concavidade pode
representar alteração de uma ou de ambas as
estruturas
- Perceba que a última convexidade representa o
Ventrículo Esquerdo (VE).
- Então são duas convexidades, superior AO, uma
concavidade, e inferior, segunda convexidade VE
- Abaixo do arco médio segue a outra convexidade
maior que segue até o diafragma que representa a
parede do VE. Alterações nessa parte da silhueta
representa alterações na parede do VE
- Nota-se que na projeção PA normal o VD não possui
expressão na silhueta cardíaca, pois essa está para
frente
- Alterações, portanto, do VD só se expressam de forma
indireta da silhueta cardíaca em PA pelo abaulamento
da porção superior do arco médio

Coração Normal – Incidência Perfil



- Perceba nas duas imagens, a primeira uma
radiografia real e a segunda imagem que mostra o
esquema
- No Perfil notamos que a parte anterior da silhueta
cardíaca representa basicamente o VD
- Normalmente a parte anterior da silhueta no perfil
ocupa apenas um terço inferior do filme. Perceba que
ela encosta no esterno um terço inferior do filme.
Havendo sempre uma área retroesternal livre superior
- A ocupação desse espaço retroesternal pela silhueta
cardíaca vai indicar alterações do VD. Ou seja, aumento
do VD
- A câmara mais posterior é o AE. Seu aumento só pode
ser definido no perfil quando o Raio X for associado ao
contraste do esôfago, que observaríamos uma
compressão do esôfago

Relação Cardiotorácica


- Diâmetro Transverso do Coração

50% do diâmetro do tórax (DCT ≤ DTT/2)
(A+B)/C = 1/2
- Perceba na imagem a relação cardiotorácica normal
ou o diâmetro transverso do coração deve
corresponder até 50% do diâmetro do tórax. O DCT é
menor que o DTT/2. Ou seja, A + B tem que ser menor
ou igual a metade de C. Se A + B for maior que a metade
de C há um aumento do coração

Aumento do Átrio Direito (AD)



- Na incidência PA, o AD fica mais lateralizado
- O AD é a câmara cardíaca de mais difícil avaliação.
Muitas vezes ele apresenta uma grande dilatação mais
com pouca expressão na radiografia.
- Ao aumentar o seu volume o AD cresce para cima e
para direta, para esquerda, para frente e para trás.
Então ele cresce em todos os sentidos

Principais sinais radiológicos na incidência póstero-
anterior (PA)
1 - Acentuação da convexidade da borda atrial
2 - Afastamento da borda direita do coração da coluna
3 - Elevação do ponto de interseção do átrio com a cava
superior
4 - Alteração do ângulo cardiofrênico



- Observe que no lado direito do coração, o AD afastado
da coluna vertebral. Perceba como este está
aumentado



- Comparação entre Imagem do AD normal e AD
aumentado. Observe como no AD normal não está
afastado da coluna vertebral, como não há uma
acentuação da sua convexidade na borda atrial.
Percebe que ele é pouco convexo. No AD aumentado a
convexidade é muito maior.

Aumento do Átrio Esquerdo (AE)

- Na incidência PA
- Duplo contorno atrial à direita

- Corresponde a imagem da borda lateral do AE dentro
da sombra cardíaca



- Lado esquerdo normal e lado direito aumento do lado
esquerdo que representa o duplo contorno atrial à
direito
- Mesmo sendo AE este duplo contorno aparece à
direita

Principais sinais radiológicos na incidência póstero-
anterior (PA)
1 - Duplo contorno atrial
2 - Protrusão da aurícula abaixo do tronco da artéria
pulmonar
3 - Abertura do ângulo de bifurcação da traqueia
(carina)
4 - Deslocamento cranial do brônquio fonte esquerdo
e do brônquio do lobo superior esquerdo
5 - Deslocamento lateral do esôfago
6 - Deslocamento da aorta descendente para a
esquerda
7 - Alteração do ângulo costo-bronco-frênico
Radiologia do Aumento do Átrio Esquerdo





- Observa-se a compressão do brônquio fonte esquerdo
na imagem esquemática e o aumento do AE na imagem
radiológica
- Pode-se observar duplo contorno atrial, protrusão da
auriculeta abaixo do tronco da artéria pulmonar,
abertura do ângulo de bifurcação da traqueia (carina),
deslocamento cranial do brônquio fonte esquerdo, e do
brônquio do lobo superior esquerdo, deslocamento
lateral do esôfago, deslocamento da aorta
descendente para a esquerda, alteração do ângulo
costo- bronco-frênico,

Perfil
- Esôfago contrastado com sulfato de bário encontra-
se comprimido e deslocado posteriormente

Aumento do Ventrículo Direito (VD)

PA Elevação da ponta do coração,
assemelhando-se a imagem de um tamanco
holandês
Perfil Coração encosta em mais de 1/3 da parede
anterior no esterno

Principais Sinais da Radiografia PA

1 - Elevação da ponta do coração com modificação do
contorno inferior esquerdo
2 - Protrusão do tronco da artéria pulmonar ao nível do
arco médio
3 - Aumento do diâmetro transversal (grande
dilatação)

- O VD cresce para frente, um pouco para cima pelo seu
infundíbulo, e para esquerda, modifica a borda
esquerda do coração, da silhueta cardíaca, elevando a
ponta do coração, que assumindo a configuração
arredondada diminui o ângulo cardio-frênico esquerdo.
Temos o aspecto do tamanco holandês

Radiologia do Aumento do Ventrículo Direito (VD)


Tamanco Holandês



- Comparação entre um VD normal à direita e um VD
aumentado com aspecto de Tamanco Holandês à
esquerda

Aumento do Ventrículo Esquerdo (VE)

Principais Sinais Radiológicos em PA:
1 - Alongamento e arredondamento da barda
ventricular esquerda
2 - Deslocamento caudal da ponta
3 - Aumento do diâmetro transverso do coração

- Na incidência PA vemos o aumento do diâmetro
transverso do coração acompanhado de uma
convexidade em direção inferior como se a ponta do
coração estivesse mergulhada. Característica do
aumento do VE



- Duas setas mostras o VE crescendo transversalmente
e para baixo, como se o coração estivesse mergulhando

Diâmetro Transverso do Coração

DTC > ½ Diâmetro do Tórax

- Então o diâmetro transverso do coração aumenta
com o aumento do VE



- O DTC é muito maior que os 50% do DTT.
Comprovando assim, o aumento do coração, aumento
do VE



- Em perfil o aumento VE com redução do espaço retro-
cardíaco. Também característico do aumento de VD

































Resumo Final das Alterações
Cardíacas

Aumento AD
- Aumento da convexidade direita do coração




Aumento do AE
- Protrusão da auriculeta abaixo do tronco da artéria
pulmonar






Aumento VD
- Aspecto de tamanco holandês










Aumento VE
- Coração parece mergulhado- Perdemos a ponta do coração, não a observamos
- Aumento do diâmetro do coração
