Avaliação Radiográfica Cardíaca

Prévia do material em texto

Radiografia Cardíaca
CONTORNO AÓRTICO

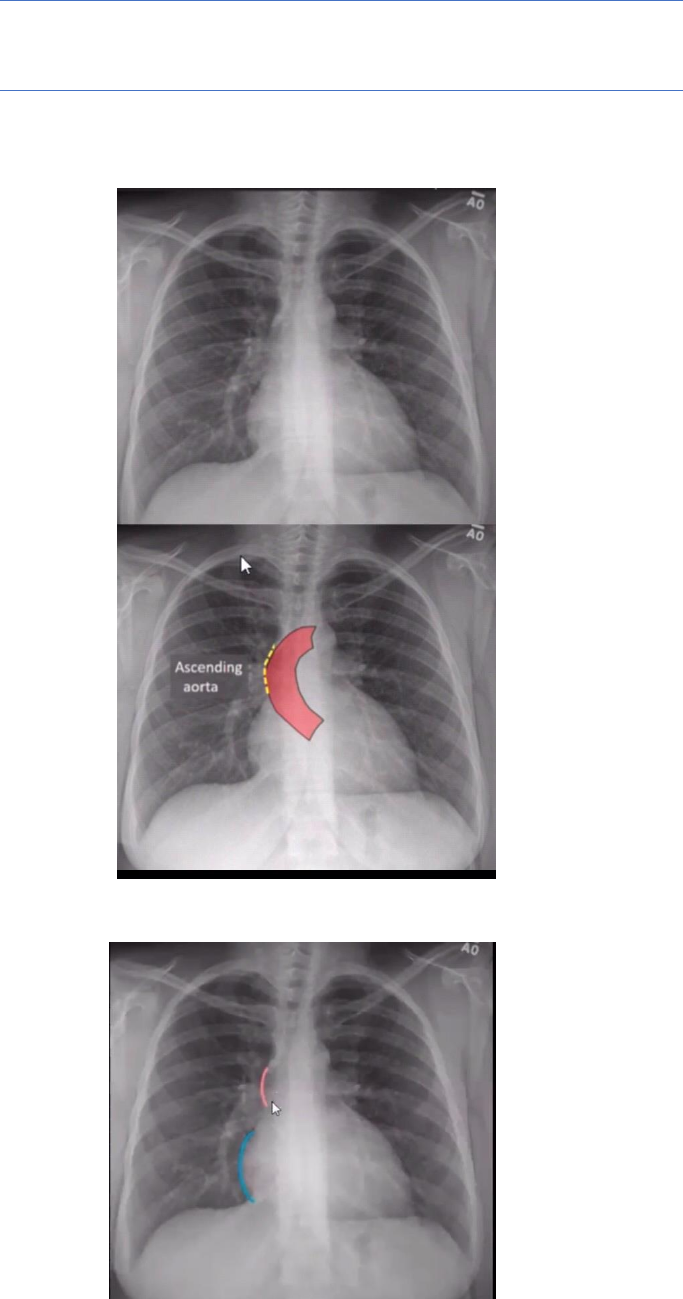

o AORTA

o Aorta ascendente não se estende além do átrio Direito

o Botão Aórtico deve ser claramente vista à esquerda.

o Aorta descendente tem estreita relação paralela com a coluna.


o A figura abaixo tem uma área Cardíaca aumentada, o contorno da aorta essa
sobressaindo o contorno no átrio direito. Provável doença da aorta.
o Pacientes idosos tem uma aorta tortuosa.

ARTÉRIA PULMONAR
o Próximo abaulamento após o arco Aórtico.
o Entre a aorta e a artéria pulmonar tem-se o que chamamos de janela aorta-pulmonar.
E depois do abaulamento tem-se a artéria pulmonar.
o Se dilatada pode indicar hipertensão arterial pulmonar.
o Traça-se uma linha do lado do botão aórtico até a ponta do coração, e a artéria
pulmonar nunca pode ultrapassar a linha.




AVALIAÇÃO DA AREA CARDÍACA
o Índice Cardio-Torácico: É a razão do diâmetro cardíaco máximo transversal e o diâmetro
da caixa torácica em inspiração profunda. Usualmente corresponde a 0,5 no adulto.

o Quando o coração está aumentando essa relação aumenta. A distância de A e B tem que
ser metade ou menos da distância C, quando ultrapassa tem-se uma índice cardio-
toracico aumentado, ou seja, suspeita que o coração está aumentado de volume.
o A linha C é na altura do diafragma direito. A e B tira da borda da costela.
o O índice cardio-toracico representa a silhueta Cardíaca esta aumentada, não
obrigatoriamente está com um aumento do coração.


o Regras para dizer que o índice cardio-toracico esta aumentado:
▪ Paciente bem posicionado
▪ Paciente em pé
▪ Radiografia em PA
▪ Inspiração profunda.
o Aumenta da silhueta Cardíaca pode não estar relacionado a aumento das câmeras
cardíacos.
o Derrame pericárdico pode simular aumento da área Cardíaca.
o Dicas para saber se é derrame pericárdico: aumento rápido, forma globular é sinal de
“oreo cookie”


o Sinal de oreo cookie

AVALIAÇÃO DAS CÂMARAS CARDÍACAS.
o Pode ser difícil dizer qual área está aumentada
o Alguns sinais específicos podem ser usados para ajudar no diagnóstico
o Aumento do átrio direito: um átrio direito acentuadamente aumentado resulta em:
▪ Alongamento da borda direita do coração (comprimento da convexidade do
átrio direito excede 50% da sombra cardiovascular mediastinal).
▪ Abaulamento lateral da borda direita do coração (margem do átrio direito está
a mais de 5,5cm da linha média)

o No esquema abaixo mostra o átrio direito normal, e depois aumentado, mostrando o
abaulamento.
o Outra forma para olhar, é o esquema abaixo, onde a distância que até o meio (coluna)
traçar uma linha, a distancia da borda do átrio até o centro, tem que ser menos que
5,5cm

o Vemos em perfil que o átrio direito não forma contorno, quem forma é o ventrículo
direito, átrio esquerdo, ventrículo esquerda.
o Aumento do ventrículo direito: na insciência em PA ele não forma contorno, somente
em perfil. Resulta em
▪ Pode resultar em ápice cardíaco elevado
▪ Plenitude retroesternal.
▪ A borda Cardíaca anterior está em contato com 1/3 inferior do comprimento do
esterno

▪ No esquema abaixo mostra o aumento do ventrículo direito.

o O ventrículo direto aumentado em perfil ocupando espaço claro retro-esternal

o Ventrículo Esquerdo: Forma o contorno cardíaco do lado esquerdo. E ele aumentado,
resultam em:
▪ Aumenta área cardiaca
▪ Deslocamento lateral e para baixo do ápice cardíaco nas radiográficas em PA
▪ Aparência arredondada do ápice cardíaco
▪ Deslocamento posterior da margem ventricular esquerda no perfil








o Radiografia em perfil do ventrículo esquerdo, normal e aumentado
o Em PA, o paciente que tinha um aumento do VE, aparece um índice cardio-toracico
aumentado, nota-se um abaulamento no contorno em que os americanos chamem-se
Sinal do Shmoo Sign, pois a maioria dos pacientes com hipertrofia do VÊ, tem-se um
certo aumento do arco aortico ascendente.
o A bolha gástrica na figura acima, como o ventrículo afunda no diafragma, o diafragma
fica sobreposto a bolha gástrica.
o Na radiografia do perfil abaixo, mostra o espaço claro retro-cardíaco parcialmente
ocupado

o Átrio Esquerdo: Normalmente não forma o contorno, exceto pelo apêndice atrial.
▪ Sinais Específicos: Duplo contorno, Aumento de apêndice atrial, Alargamento
da carina, horizontalização do BFE, deslocamento das vias aéreas em perfil.









o Na imagem abaixo tem-se o brônquio, e quando átrio cresce o brônquio vai para cima.
o O ângulo da carina fica alargado, jogando o brônquio Esquerdo par cima e alarga o
ângulo carinal. Esse aspecto do brônquio desviado da a parecer um homenzinho.
o O apêndice do átrio esquerdo fica abaulado. Olhar foto abaix.





o O sinal do duplo contorno que mostra átrio direto e Esquerdo. Contorno do lado de fora
é o átrio direito e o dentro é o átrio esquerdo.
o A distância abaixo, em que mediamos da borda do átrio esquerdo até a borda inferior
do brônquio esquerda se for maior que 7cm é sinal de aumento do átrio esquerdo.
o Em perfil, o contorno do átrio esquerdo é um pouco mais difícil, e observa o
deslocamento do brônquio esquerdo. O átrio esquerdo aumentado comprime o
esôfago.




o No foto abaixo, mostra o contorno do arco aórtico, artéria pulmonar e a alriculeta.
Cefalização

ESTENOSE MITRAL
o A maioria de estenose mitral é derivada de doença reumática.
o Estreitamento da válvula mitral, tem duas mudanças respiratórias:
▪ Aumento da pressão do átrio esquerdo
▪ Redução do débito cardíaco.
o O que acontece na estenose mitral é o estreitamento, e ocorre uma cascata:
1) Primeiro ocorre é o aumento da pressão do átrio esquerdo, o átrio esquerdo
vai dilatar
2) Dilatação do átrio esquerdo (começa a ver os sinais radiográficas) e aumento
do átrio esquerdo. E se o sangue não passa, começa havendo um aumento da
pressão venosa nos pulmões, em seguida ocorre a cefalização.
3) Cefalização: sangue não consegue chegar direto no átrio e começa a ver
circulação mais nos lobulos superiores dos pulmões, aumentando a pressão do
lado arterial, aumentando a artéria pulmonar
4) Dilatação da arterial pulmonar, pois está com dificuldade de jogar esse fluxo
para dentro dos pulmões, aumentando a pressão do ventrículo direito
5) Dilatação do VD
6) Insuficiência da válvula tricúspide, pois vai tentar jogar o sangue para os
pulmões e está tudo estaguinado
7) Dilatadamente o átrio direito
8) Insuficiência do coração direito (fígado fica inchado, edema)

EDEMA PULMONAR
o Cardiogênico: Falência Cardíaca esquerda, doença da válvula mitral
o Não cardiogênico: Sobrecarga de volume, insuficiência renal crônica, Hipoalbuminemia
Falência Cardíaca Esquerdo
o O VE para de bombear sangue, ocasionando uma redução do débito cardíaco, um
aumento da pressão do átrio esquerdo, aumento da pressão venosa pulmonar e um
aumento da pressão capilar pulmonar.
o Temos três estágios da insuficiência Cardíaca
▪ Estágio I: Redistribuição dos vasos pulmonares (cefalização), cardiomegalia,
alargamento do pedículo vascular.
▪ Estágio II: Linhas de kerley, bordamento peribronquial, barramento dos vasos,
espessamento das fissuras
▪ Estágio III: Consolidação, derrame pleural
o Estágio I: Paciente chega com falta de ar, dificuldade para dormir por causa da dispneia,
hipertensão pulmonar

o No estágio I ocorre cefalização, alargamento das sombras biliares, relação artéria-
brônquio > . (figura abaixo)

o Pedículo Vascular: Limitado à direita pela VCS e à esquerda pela origem da artéria
subclavia esquerda. É usado para indicador de volume intravascular.
▪ Largura do pedículo < 60mm no RX do tórax em PA em vista de 90% dos
pacientes.
▪ Uma largura do volume mais de 85mm é patologia, 80%.









o A relação artéria/brônquio é geralmente a artéria tem a mesma dimensão dos
brônquios(1:1) porém quando vascularização estiver aumentada estará maior.
o Estágio II: pressão aumentou ao ponto de começar a ter líquido no espaço instersticialO
líquido ocupa o espaço e os septos ficam espessados.



o As linhas de kerley são os septos que demarcam o lóbulo pulmonar secundario
espessado cheio de líquido.







o Estágio III: Consolidado.


o No estágio III costuma-se fazer derrame pleural
o Derrame Pleural:
▪ Bilateral em 70% casos ICC. Quando unilateral é mais frequente em lado direito.

▪ Deve haver pelo menos 200mL de líquido pleural antes que seja visível no Raio-
X em PA. Em perfil pode ser visto acima de 100mL
