1

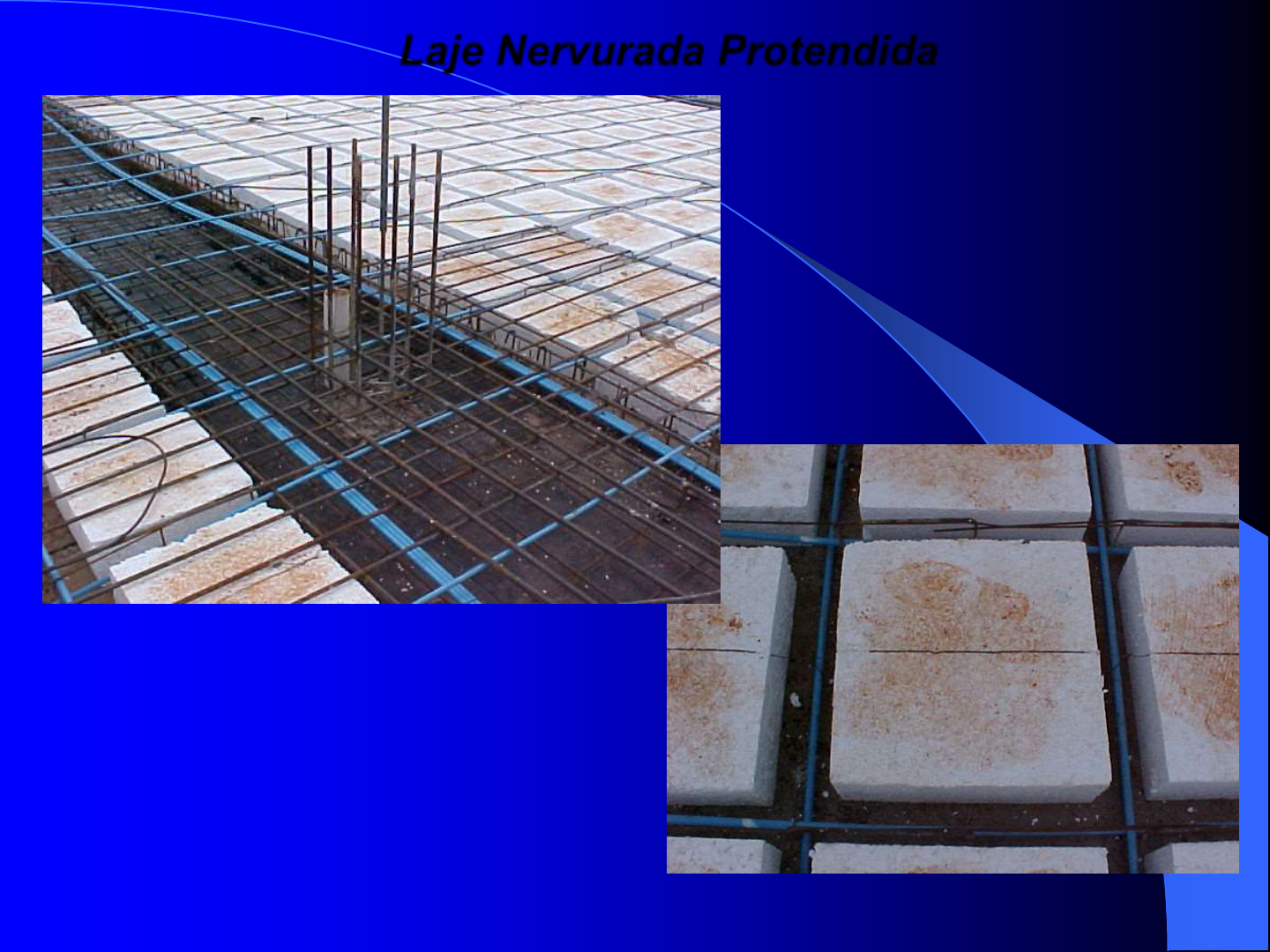

Laje Nervurada Protendida
2
Existem alguns tipos no mercado

- nervurada treliçada;

- nervurada convencional;

- nervurada protendida;

- alveolar protendida;

- pré-laje;

- steel deck.


Lajes Pré-Fabricadas
3 Figura – Armadura espacial da laje treliçada.
Lajes pré-fabricadas do tipo treliçada apresentam
bom custo e bom comportamento estrutural e
facilidade de execução. São comumente aplicadas
em construções residenciais de pequeno porte e
edifícios de baixa altura.
Laje Pré-Fabricada Treliçada
4
Figura – Nervuras
unidirecionais na
laje treliçada.
5
Figura – Aspecto das nervuras pré-fabricadas com
armadura em forma de treliça espacial.
Laje Pré-Fabricada Treliçada
6
Figura – Aspecto inferior de laje
treliçada com enchimento em isopor.
Figura – Posicionamento das
nervuras pré-fabricadas de
laje treliçada.
Laje Pré-Fabricada Treliçada
7
Figura – Laje treliçada pré-
fabricada com enchimento
cerâmico e isopor (EPS) para
melhor isolamento térmico.
Laje Pré-Fabricada Treliçada
8
Figura – Laje treliçada pré-
fabricada com enchimento
cerâmico e isopor (EPS) para
melhor isolamento térmico.
Laje Pré-Fabricada Treliçada
9
Figura – Lajes pré-fabricadas
com nervuras protendidas e
enchimento com blocos
cerâmicos.
Laje Pré-Fabricada Protendida
http://residencialvivendasdoat
lantico.blogspot.com.br/
10
Figura – Fabricação das nervuras protendidas
em pista de protensão.
Laje Pré-Fabricada Protendida
11
http://tanaracastro.blogspot.com.br/

Figura – Lajes pré-fabricadas.
12
Laje Pré-Fabricada Protendida
13
Figura – Escoramento de laje
pré-fabricada com pontaletes
de eucalipto.
Figura – Laje pré-fabricada
protendida com enchimento
de blocos cerâmicos.
Laje Pré-Fabricada Protendida
14
Figura – Laje pré-fabricada com
enchimento de bloco de concreto.
Figura – Escoramento de laje
pré-fabricada com pontaletes
metálicos.
Laje Pré-Fabricada Protendida
15
Figura – Laje pré-fabricada
apoiada em vigas metálicas.
Laje Pré-Fabricada Protendida
16
Há longos anos existem também as lajes alveolares
protendidas, largamente utilizadas nas construções de
concreto pré-moldado.
Figura – Laje alveolar de concreto protendido.
 (TATU PRÉ-MOLDADOS).

Laje Pré-Fabricada Alveolar
17
b) Viga

- “São elementos lineares em que a flexão é preponderante”.
- São elementos de barras, normalmente retas e horizontais.
Recebem ações (cargas) das lajes, de outras vigas, de paredes
de alvenaria, e eventualmente de pilares, etc.
- A função é basicamente vencer vãos e transmitir as ações
nelas atuantes para os apoios, geralmente os pilares.
- As ações (concentradas ou distribuídas) são geralmente
perpendicularmente ao seu eixo longitudinal. Mas podem
receber forças normais de compressão ou de tração, na direção
do eixo longitudinal.
- As vigas também fazem parte da estrutura de
contraventamento responsável por proporcionar a estabilidade
global dos edifícios às ações verticais e horizontais.
PILARES
p1
p2 F
VIGA
VIGA TRANSVERSAL
Figura – Viga reta de concreto.
19
N4 - 412,5 C = 270 (2° cam)
N5 - 110 C = 270 (3° cam)
N3 - 412,5 C = 450
N1-14c/11
135
135
N2 - 210 C = 576
N1-24c/23
35
10
P1
N8 - 212,5 C = 742
N7 - 212,5 C = 468
N6 - 2 x 44,2 CORR
203
135
135
N1-14c/11
154
225
40
P2
N2 - 210 C = 576
N1-24c/23
N8 - 212,5 C = 742
N7 - 212,5 C = 468
203
A
40
A
225
154
35
N1 - 76 5 mm C=152
10
56
4 N3
1 N5
2 x 4 N6
P3
15
2 N7
2 N8
4 N4
VS1 = VS3 (19 x 60)
N9 - 2 6,3 C = 140
14
63 63
14
N9 - 2 6,3 C = 140
Figura – Exemplo de armação de uma viga contínua.
20
Figura – Construção de pequeno porte
em execução mostrando vigas com
pequena altura, sem projeto.
21
Figura – Construção de pequeno
porte com estruturação em
concreto armado.
22
Figura – Escada de edifício
com lajes maciças apoiadas
em vigas.
23
Figura – Escada de edifício
com lajes maciças apoiadas
em vigas.
24
Figura – Vista de viga em fachada de sobrado em construção.
25
Figura – Vistas de vigas internas
para apoio de lajes pré-fabricadas
e paredes do pavimento superior
de sobrado.
26
Figura – Viga em balanço para
apoio de telhado em sobrado.
Figura – Vista de vigas
internas do pavimento
superior de sobrado.
27
Figura – Vistas de vigas
internas do pavimento
superior de sobrado.
28
Figura – Vistas sobrado em
construção.
29
Figura – Vista de piscina e
vigas internas do pavimento
superior de sobrado.
30
Figura – Escada em balanço
com peças pré-fabricadas
de concreto.
31
Figura – Trançado exagerado de vigas do
pavimento superior de sobrado.
32
Figura – Vigas baldrames de
residência com três fiadas de
tijolos revestidos com
argamassa impermeabilizante.
33
Figura – Produto aplicado nos
tijolos sobre as vigas
baldrames.
34
Figura – Detalhe dos tijolos
sobre as vigas baldrames.
35
Figura – Corte em viga para
passagem de tubulação.
36
Figura – Detalhe da escada e
vigas do pavimento superior.
37
Figura – Vigamento do pavimento superior do sobrado.
38
Figura – Vigas na fachada do
sobrado em construção.
39
Figura – Detalhe de vigas e
viga com mudança de direção.
