1
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011

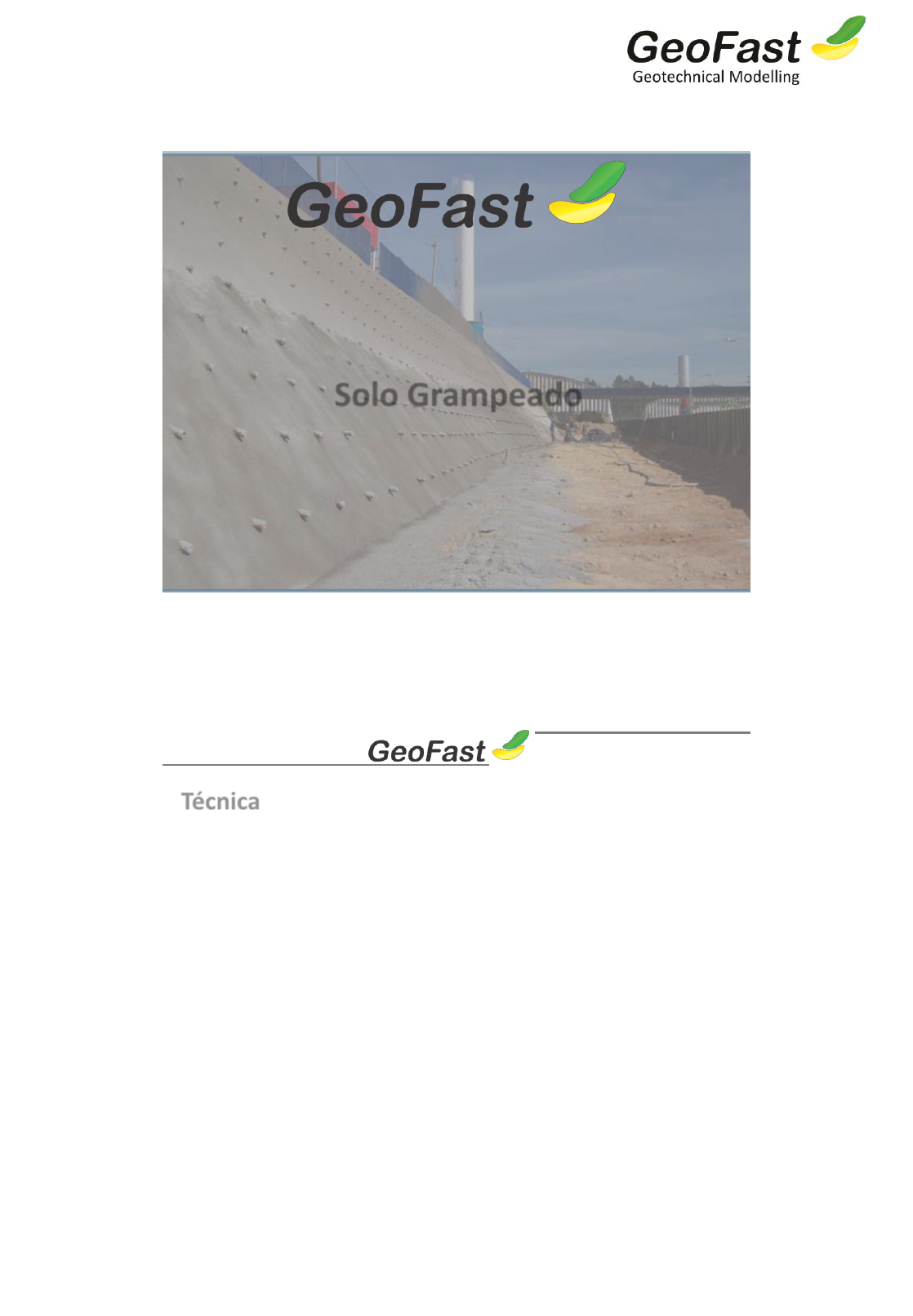

Solo Grampeado
Técnica
O solo grampeado é uma técnica já consagrada na engenharia geotécnica e tem
como função aumentar a estabilidade de um talude já existente ou a ser escavado.

De acordo com o NGS (Nordic Geosynthetic Group; 2004) este aumento da
estabilidade se faz por meio da instalação de um reforço passivo delgado no solo,
denominado grampo ou chumbador.

Assim, basta um pequeno movimento da zona ativa do talude para o reforço sofrer
um deslocamento axial e lateral em relação ao solo.

Devido a estes deslocamentos, forças de reação serão geradas nos grampos. Desta
forma, os grampos tendem a reduzir o deslocamento do maciço terroso e evitar ou
minimizar a zona plastificada.
Maria Tereza
Nota
Muito utilizado para solos superficiais, que são normalmente pré-adensados. nullnullA ruptura é chamada de plastificação. nullnull
Maria Tereza
Nota
Regime elástico
2
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Zonas Resistente e Ativa
O sistema em solo grampeado
pode ser dividido em duas zonas.

A zona ativa, que mobiliza os
grampos e tem as forças de
interface voltadas para a face do
corte, ou seja, têm a tendência de
arrancar o grampo.

A zona resistente, onde as forças
resistentes de interface estão
voltadas para direção interna do
talude, prevenindo movimentos
na direção da face.

Aplicações
O solo grampeado pode ser adotado tanto em taludes naturais, com a finalidade de
aumentar as condições de estabilidade, quanto na construção de cortes íngremes.
Os sistemas podem também ser adotados em obras de manutenção e/ou reparos
de estruturas mais convencionais.
3
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Vantagens Solo Grampeado x Cortina Atirantada
Adaptado de FHWA (Federal Highway Administration; 2003).

Vantagens construtivas:
• Sistemas de ancoragem menores;
• Menor impacto ambiental;
• Não há necessidade de fundação;
• Construção mais rápida, em até 30%;
• Fácil ajuste na inclinação e localização dos chumbadores quando de obstruções
(pedras, estacas, tubulações, etc.);
• Possibilidade de revisão do projeto durante a obra (novas investigações de
campo e laboratório);
• Vantajoso em locais com difícil acesso, equipamentos mais leves e menores.

Vantagens Solo Grampeado x Cortina Atirantada
Vantagens em termos de desempenho:
• São obras relativamente flexíveis e podem aceitar melhor os recalques
diferenciais e deformações de uma maneira geral;
• O sistema apresenta bom desempenho em condições de esforços dinâmicos e
sísmicos.

Vantagens em termos de custo:
• Geralmente têm custo mais baixo que a cortina atirantada, em até 40%, sendo
geralmente mais baratos que os muros de concreto gravidade;
• A proteção em concreto projetado é mais econômica que a parede de concreto
armado das estruturas em cortina atirantada.

Maria Tereza
Nota
Obra mais feia
Maria Tereza
Realce
Maria Tereza
Realce
Maria Tereza
Nota
Boa tolerância a terremoto.
Maria Tereza
Realce
4
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Desvantagens
Dentre as desvantagens do sistema de reforço em solo grampeado, destacam-se:

• Não é apropriado para aplicação onde um rigoroso controle de deformações é
necessário. O sistema necessita de alguma deformação para mobilizar a
resistência. Protensão de grampos pode resolver estes problemas, mas este
procedimento aumenta o custo da obra;
• A ocorrência de outras obras na região acima do reforço pode proporcionar
restrições quanto à localização, inclinação e comprimento dos grampos das
linhas superiores;
• O solo grampeado não é adequado quando há surgência de água nas
escavações. Este efeito dificulta o processo construtivo e pode induzir
instabilidade temporária da face;
• O solo grampeado exige a permanente atenção sobre a região onde os grampos
estão ancorados.

Sequência Construtiva Típica
Dreno - Tira de
geocomposto
Face temporária: Concreto
projetado, reforço, placa de
apoio, porcas e arruelas.
Perfuração. Escavação.
FHWA, 2003.
Escavação entre 1 a 2m
Face temporária Tiras de
drenagem
Instalação do grampo e
injeção de calda de cimento.
Grampo
Calda de cimento
Plataforma
Maria Tereza
Realce
Maria Tereza
Realce
Maria Tereza
Nota
Fazer dreno profundo.nullnullTratamento para corrosão.
Maria Tereza
Nota
Dreno de face
5
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Sequência Construtiva Típica
FHWA, 2003.
Construção dos níveis
sequenciais.
Face final
Dreno
de pé
Instalar/construir a face
final para obras
permanentes.
Nível final
Altura de Escavação
A altura de escavação máxima, em cada etapa, depende do tipo de terreno e da
inclinação da face. O material a ser escavado e grampeado deve apresentar uma
coesão efetiva mínima para se manter estável.
Gässler (1990); Clouterre (1991).
Tipos de solos e alturas de escavação.
6
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Bermas Espaçadas para Estabilização
FWHA (2003).
Solotrat.
Aplicar o concreto projetado antes de
remover as bermas de estabilização.
Berma de estabilização.
SH
Máx.:SH (aprox.)
Vãos alternados com comprimento compatível com o
equipamento e a largura requerida para estabilização.
2ª Etapa - Perfuração
As perfurações são executadas por
equipamentos de fácil manuseio, pesando
entre 25 e 500kg.
Como fluído de perfuração e limpeza de
furo pode ser utilizada água, ar ou lama.
Se a opção for por trados, não é
necessário o uso de fluídos.
Usualmente, é adotado o sistema de
lavagem com água, por meio de haste
dotada de elemento cortante na sua
extremidade, do tipo tricone com vídea,
no diâmetro de 3” (site Solotrat).
De acordo com o FHWA (2003), os
diâmetros podem ser de 100 a 300mm,
sendo mais comum o uso de furos com
diâmetros de 150 a 200mm.
Maria Tereza
Realce
7
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Dependendoda profundidade do furo, do seu diâmetro e da
área de trabalho, pode-se optar por perfuratrizes tipo sonda
(crawler drill, wagon drill).
Quando a condição de trabalho permite alta produtividade,
são utilizadas carretas perfuratrizes sobre esteiras, cujos
pesos variam entre 2.000 e 4.000kg.
Os grampos tem sempre inclinação abaixo da horizontal,
variando de 5° a 30° (Solotrat).

Crawler Drill
Esteira rolante hidráulica.
Wagon Drill
3ª Etapa - Instalação do grampo e injeção de calda de
cimento
A injeção da calda de cimento pode ser feita
por meio de válvulas tipo manchete ou por
gravidade.

Uma “agulha” é inserida no furo para que a
calda encha o furo de forma ascendente.

De acordo com o procedimento mais
comum, finalizado o serviço de limpeza dos
furos (por água ou jatos de ar) os grampos
são inseridos com os espaçadores de
proteção. Faz-se então a injeção de calda de
cimento.

Sa
yã
o
, 2
0
0
7

8
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Detalhes Construtivos
Solotrat
Válvula Manchete.
No caso de uso de manchetes é
sugerido espaçamento entre 50
e 150cm.
Sayão, 2007
4ª Etapa : Face temporária: Concreto projetado, reforço,
placa de apoio, porcas e arruelas.
O sistema para a proteção da face do
talude em solo grampeado mais utilizado é
a projeção de concreto. O princípio básico
do sistema é a projeção sob pressão de
mistura de areia, cimento e pedriscos.
Normalmente a espessura do concreto
projetado provisório situa-se entre 75 a
100mm e o permanente entre 150 a
300mm (FWHA, 2003)



FWHA, 2006
Detalhe da cabeça em nicho
(Ortigão e Sayão, 1999)
Maria Tereza
Nota
Não tem função estrutural de pusionamento de face.
9
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Detalhes Construtivos
Mucheti (2014)
Paramento de Face
Talude reforçado sem paramento,
com tratamento vegetal.
Paramento em concreto projetado.
Comportamento pode ser de face
resistente.
Solotrat
Maria Tereza
Nota
Do ponto de vista prático é bom deixar o grampo à vista.null
Maria Tereza
Realce
Maria Tereza
Nota
Há dificuldade de estabilização do pé da encosta com grampos. Pode ser que seja necessário uma outra estrutura de conteção. Ex: muro de arrimo
10
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Paramento de Face
Paramento irregular em concreto
projetado com acabamento final em
peças hexagonais pré-fabricadas.

Paramento flexível em tela de aço.
Uso em Ferrovias
Cubatão/SP
Maria Tereza
Nota
Acabamento com blocos de concreto pré-fabricado.
11
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Uso em Encostas
Solotrat
Serra do Mar
Face “Estruturada”
Alguns projetistas optam por acrescentar fibras metálicas ou termoplásticas nas
especificações de seus projetos, em substituição ao uso de telas metálicas
eletrossoldadas.
De uma maneira geral, este tipo de acabamento não possui função estrutural,
tendo como principal atribuição proteger a face do talude, evitando erosão e o
possível desplacamento do solo superficial.



Fibra metálica Fibra polipropileno Tela metálica
12
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Valores Típicos de Deslocamentos Horizontais
PUC-Rio.
Dimensões Típicas Adotadas em Projetos no Brasil
Inclinação do talude: 50 a 90°
Altura da obra: 3 a 30m
Espaçamento: 1,0 a 2,5m
Diâmetro aço: 12,5 a 32mm
Espessura da parede: 50 a 150mm
Diâmetro do furo: 75 a 100mm
Comprimento do grampo: 3 a 24m
Inclinação do grampo: 10 a 35°

Com base em 131 obras, Lima (2007), citado em Franco (2010; Nugeo).
13
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
 Imagem de dois grampos
exumados (Springer, 2006).
Diâmetro Real
dos Grampos
Drenagem
Os sistemas de drenagem podem ser separados em três tipos, a saber:
1 - superficial (trincheiras, canaletas);
2 - profunda (tubos de drenagem, dreno horizontal profundo - DHP);
3 - de face (dreno linear de superfície em geossintético, barbacãs)
Maria Tereza
Nota
Na prática, o diâmetro do grampo atinge um valor maior que o de projeto. Devido às especificidades de execução (lavagem, porosidade do solo, etc) e das especificidades do solo.
14
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Drenos Profundos
Zirlis et al. (1999)
Exemplo Projeto
Mucheti (2014)
Instrumentação
DHP
Grampos
Concreto
Projetado
Maria Tereza
Nota
Zonas de instrumentação para verificar o deslocamento relativo. Pode-se comparar o deslocamento de projeto com o deslocamento real.
15
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Pré-dimensionamento
(Bruce et al., 1986, citado em NGS, 2004)
RELAÇÃO GRAMPO INJETADO GRAMPO CRAVADO
L/H 0,5 a 0,8 0,5 a 0,6
π.D.L/(Sv.Sh) 0,3 a 0,6 0,6 a 1,1
Modo de Ruptura
1 – Arrancamento 2 – Ruptura do grampo 3 – Estabilidade Interna e Global
4 - Deslizamento
5 – Capacidade de
carga da fundação 6 – Recalques e deslocamentos
Maria Tereza
Nota
Largura sobre altura.
Maria Tereza
Nota
Área lateral do grampo.
Maria Tereza
Nota
Compara-se com a área frontal do grampo.
16
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estudo Numérico em Protótipo
Procurando reproduzir o comportamento das cargas nos grampos, foi desenvolvido
um estudo numérico (GeoStudio; GeoSlope International Ltd.).
O estudo foi realizado simulando o processo construtivo de uma obra vertical com
10 metros de altura, 9 linhas de grampos (Sv=Sh=1m) de 8 metros de comprimento
(L=0,8H), superfície superiorplana.

Para desenvolvimento do estudo,
foram adotados três fatores de
segurança (FS=0,5; 1,0 e 1,5) e três
ângulos de atrito (25, 30 e 35°).

Por combinação destes parâmetros,
a coesão foi determinada por retro-
análise.
Estudos Desenvolvidos
f (°)
FS
25 30 35
c (kPa) Função c(kPa) Função c(kPa) Função
0,50 10,00 y=9,351x2,545 8,68 y=8,650x2,464 7,45 y=8,225x2,290
1,00 28,67 y=5,237x1,972 25,98 y=6,682x2,086 23,43 y=5,508x1,927
1,50 50,40 y=8,485x2,158 47,00 y=8,057x2,096 43,70 y=8,057x2,096
f (°)
FS
25 30 35
c (kPa) Função c(kPa) Função c(kPa) Função
0,50 10,00 y=9,351x2,545 8,68 y=8,650x2,464 7,45 y=8,225x2,290
1,00 28,67 y=5,237x1,972 25,98 y=6,682x2,086 23,43 y=5,508x1,927
1,50 50,40 y=8,485x2,158 47,00 y=8,057x2,096 43,70 y=8,057x2,096
FS
φ
O estudo mostra-se bem representativo das condições esperadas em
campo, com atrito entre 25 e 35° e coesão entre 8 e 50kPa.
25° 30° 35°
Maria Tereza
Realce
Maria Tereza
Nota
Zona potencial de ruptura. Verificação de onde está o ativo e o resistente.
17
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Comportamento
As linhas de tendência que geraram
nove funções. Os eixos foram
normalizados pela altura do corte.
Apresenta-se a linha de tendência
em termos médios para função
potência e uma função polinomial
de ajuste.
Num ajuste bi-linear tem-se a zona
ativa com inclinação de 45° até 0,2H
que intercepta a superfície do
terreno em 0,45H.

0,00
0,10
0,20
0,30
0,40
0,50
0,60
0,70
0,80
0,90
1,00
0,00 0,10 0,20 0,30 0,40 0,50 0,60 0,70
Lx/H
L
y
/
H
y=7,6x^2,2
y=6x^2
Bi-linear
2,2
H
x
6,7
H
y







2
H
x
6
H
y







2,2
H
x
6,7
H
y







2
H
x
6
H
y







0,4H
Esquema das Tensões Máximas nos Grampos
Face Flexível
Zona de maior
tração.
Equilíbrio Global.
Maria Tereza
Nota
Pontos discretos descartados.
Maria Tereza
Nota
Possibilita encontrar a zona ativa e resistente. O que ajuda a dimensionar o grampo.
18
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Influência do Número de Injeções - qs
Silva e Bueno (2009) desenvolveram um estudo de campo para avaliar a influência
do número de injeções em grampos, denominados curto (3m) e longo (6m).
De acordo com o estudo, foram aplicadas até três fases de injeção. De acordo com
os dados, as pressões de injeção variaram de 0,4 a 2MPa. Os estudos mostram
evidências do aumento da resistência ao cisalhamento de interface dos grampos
com o aumento do volume de injeção.

Diâmetro do grampo: 75mm (aço CA50 25mm)
Altura: 1,80m (segunda linha de grampos)
fck = 21MPa
Água/cimento: 0,6 (bainha); 0,7 (injeções).
Metodologias
Metodologia A: grampo construído somente com bainha.
Metodologia B, C e D: grampos construídos com bainha e com fases posteriores de
injeção, 1, 2 e 3 fases, respectivamente, com válvulas espaçadas de 50cm.

Grampos curtos (3m):
Ensaio de Arrancamento.
Silva e Bueno (2007).
Maria Tereza
Nota
Espassamento de injeção.
19
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Metodologias
Metodologia E: grampos construídos com bainha e com 2 fases posteriores de
injeção. A primeira injeção realizada no trecho final com válvulas espaçadas de
20cm. A segunda injeção realizada no restante do trecho com válvulas espaçadas de
50cm.
Silva e Bueno (2007).
Metodologias
Metodologia F: grampo construído com a bainha e mais 3 fases de injeção para
grampo curto e 4 fases para grampo longo. A 1ª injeção foi realizada no trecho final
e as demais de forma ascendente.
Silva e Bueno (2007).
Maria Tereza
Nota
Não existe norma para ensaio de arrancamento. Portanto, não é obrigatório que seja feito.
20
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Controle de Execução dos Chumbadores
Silva e Bueno (2007).
Resultado dos Ensaios de Arrancamento
Na coluna Modo de
Ruptura, F
representa ruptura
friável, P ruptura
plástica e NR o
grampo não atingiu
a ruptura.


Maria Tereza
Nota
Pedir de 3 a 5 ensaios de arrancamento.
21
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Ensaio de Arrancamento
A NGS (2004) sugere que os testes de
arrancamento devem, preferencialmente,
sacrificar o grampo, ou seja, o grampo deve
ser ensaiado até a ruptura. Neste caso
estes não podem ser incorporados ao
sistema de reforço.

No entanto, é ponderado que um grampo
do sistema poderá ser usado para ensaio.
Porém, o grampo deverá ser ensaiado para
estudos de comportamento com cargas de
até no máximo igual à carga de projeto.
Neste caso, ele poderá ser aproveitado no
sistema de reforço.

Análise Comparativa – Grampos Curtos – 3m
1 injeção
2 injeções
3 injeções
2 injeções
3 injeções
1 injeção próxima
à face.
Não houve
ganho
Maria Tereza
Realce
22
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Análise Comparativa – Grampos Longos – 6m
NR - grampo não atingiu a ruptura
NR
NR
NR
Houve
ganho
1 injeção
2 injeções
3 injeções 4 injeções
Influência do Volume de Injeção – Grampos Curtos
23
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Distribuição Típica da Carga – Grampo Curto
Distribuição Típica da Carga – Grampo Longo
Maria Tereza
Nota
Carga plena.
24
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Método das Fatias
O Slope tem como padrão o número mínimo de fatias igual a 30.
Xi+1
Ei+1
Ei
Xi
T N
W
Métodos Clássicos de Análise de Estabilidade
Métodos de Equilíbrio Limite disponíveis no Slope
25
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Diferenciais dos Métodos
Um grande diferencial entre os métodos está na formulação das forças entre fatias.
Método de Morgenstern & Price (M&P)
Função padrão adotada no programa Slope.
λf(x)
f(x)
26
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
FS Métodos de Bishop e Janbu
 
  




pNw
R
GrampoBishop
l.Pl.Nl.W
l.tan.NC
FS
 





hb
b
GrampoJanbu
PNsen
cos.tan.NC
FS
FS
tansen
cos
FS
sen.C
)PW(
N
b
b
b
v





l representa os braços de alavanca
dos respectivos esforços.

b é o ângulo médio da base da fatia
em relação à horizontal.

P é a carga do grampo, Pv e Ph a
decomposição nas direções vertical e
horizontal, respectivamente.

Processo Iterativo para Determinação de λ
27
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Estimativa de qs (Elias e Juran, 1991)
Estimativa Racional de qs
)'tan(.'.
2
'cq vs 


Watkins e Powell (1992, citado em Zhang et al., 2009).

Zhang et al. sugerem adotar a tensão efetiva vertical no centro da zona
resistente.

Para solos granulares δ’ pode ser considerado igual à φ’. Os autores
sugerem adotar c’ igual a zero em projetos, sendo ainda sugerido adotar
um fator de redução igual a 2.
Maria Tereza
Nota
Pode-se utilizar aços comuns ou aços especiais.
28
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Cortina Atirantada
Professor: Saulo Gutemberg Silva Ribeiro
D.Sc. (COPPE/UFRJ) – M.Sc. (PUC/RJ)
Detalhe Tirante - NBR 5629
1 – Cabeça
 1a - Placas de apoio
 1b - Cunha de grau
 1c - Bloco de ancoragem
2 – Estrutura Ancorada
3 – Perfuração
4 – Bainha
5 – Tirante
6 – Bulbo de Ancoragem
Maria Tereza
Nota
A parede de concreto tem função estrutural. Capacidade de pulsionamento.
29
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Bulbo - NBR 5629-2006 (em revisão)
Solos Arenosos:

fbz k.L.U'.T 
Su.L.U.T b
Solos Argilosos:
 Para valores intermediários, fazer interpolação.
Rocha: 1/30 da resistência à compressão simples da rocha ou argamassa
Estabilidade Global - NBR 5629
O centro da ancoragem em solo deve ser locado sobre ou além da
superfície de deslizamento que oferece um FS1,5, sem levar em conta as
forças de protensão.

 Com a introdução das forças dos
tirantes, nenhuma superfície de
escorregamento pode ter FS<1,5.
FS≥1,5
30
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Injeção - NBR 5629
Fase Única:
– simples preenchimento do furo aberto no solo
– pressão apenas na boca
Fases Múltiplas:
– válvulas de reinjeção com tubo auxiliar
Calda NBR7681 - fator água/cimento:
– 0,5 para bainha e injeção inicial
– 0,5 a 0,7 para reinjeção

Barra
Cordoalha de 7 fios
Cortina Atirantada – Processo Executivo
Fase 1
Fase 2
Fase 3
Fase 4
Fase 5
31
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Abrir o arquivo ...
Modelagem Numérica
32
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
1.1 – Estabilidade Global
1.1 – Estabilidade Global
33
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Técnica de Busca Entrada e Saída
Salvar o Arquivo
34
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Importar Região
Região Importada
Desmarcar
35
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Configurar Escala
Inserir Eixo
36
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Eixo
Distância (m)
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75
El
ev
aç
ão
 (m
)
-5
0
5
10
15
20
25
30
35
40
45
Materiais
Cor Nome Modelo
γ
(kN/m³)
c’
(kPa)
Phi’
(°)
 1 - Colúvio Mohr-Coulomb 18 9 32
 2 - Solo Laterítico Mohr-Coulomb 18 10 32
 3 - Solo Residual Med. Compacto Mohr-Coulomb 18 14 42,9
 4 - Solo Residual Compacto Mohr-Coulomb 19 17 36
Início da modelagem
37
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Materiais
Executar o mesmo
procedimento
para os demais materiais
Aplicar Materiais
38
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Aplicar Materiais
1- Colúvio
Repetir este procedimento
para os demais materiais
Aplicar Materiais
Solo Residual Compacto
39
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursosde Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Linha Piezométrica
X(m) Y(m)
0 8
18,5 9
43 15
55 19
70 23
Linha Piezométrica
Maria Tereza
Nota
Em algumas condições de campo, existem mais de uma linha piezomêtrica. O pgrograma permite adição de mais de uma.
40
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Superfície de Pesquisa – Entrada e Saída
Superfície de Pesquisa – Entrada e Saída
41
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Superfície de Pesquisa – Entrada e Saída
x=3m
x=23m
x=24m
x=50m
A
C
B
D
Executar
42
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
1,50
Gráfico de convergência de FS
43
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Gráfico de convergência de FS
Factor of Safety vs. Lambda
Fa
tor
 de
 S
eg
ur
an
ça
Lambda
1,44
1,45
1,46
1,47
1,48
1,49
1,5
1,51
1,52
-0,2 0 0,2 0,4 0,6 0,8 1 1,2
Gráfico de convergência de FS
Bishop
Janbu
M&P
44
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Nova Análise – Programa Slope
1.2 – Corte Vertical
Fechar
45
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Adicionar Pontos – Rotina de Importação de Pontos
Abrir a planilha excel
“Cortina Atiranda – Pontos para importação”
Selecionar e copiar
as informações
Adicionar Pontos
Clicar com o botão direito
46
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Pontos Inseridos
Dividir Regiões
1º
2º
3º
5º
Aperte ESC após
5º ponto
4º
47
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Dividir Regiões
4º
1º
2º
Aperte ESC após
4º ponto
3º
Dividir Regiões
3º
1º
2º
Aperte ESC após
4º ponto
4º
48
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Dividir Regiões
1º
2º
Aperte ESC após
3º ponto
3º
Dividir Regiões
1º
2º
Aperte ESC após
3º ponto
3º
49
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Dividir Regiões
1º
2º
Aperte ESC após
3º ponto
3º
Remover Materiais
50
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Remover Materiais
Superfície de Pesquisa – Entrada e Saída
51
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Superfície de Pesquisa – Entrada e Saída
x=26,7m
A
x=26,7m
B
x=42 m
C
Executar
0,78
Maria Tereza
Nota
Quer saber a estabilidade desse corte.
Maria Tereza
Nota
Não há como fazer esse corte
52
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Nova Análise – Programa Slope
1.3 – Pré-Dimensionamento MP
O pré-dimensionamento dos tirantes vai ser realizado encontrando a carga
que torna o FS igual a 1,5 – Método Morgenstern&Price.
Quantificação da Força de Trabalho Requerida
Maria Tereza
Realce
53
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Determinação da Carga
Determinação da Carga
Maria Tereza
Nota
Força de trabalho do tirante requerida
Maria Tereza
Nota
Carga de trabalho do tirante]nullnull80 foi um chute.nullnullValor achado por tentativa.
Maria Tereza
Nota
Espaço vertical no projeto de pré-dimencionamento é de 2 m
54
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Sobrecarga
.
.
.
X(m) Y(m)
26,7 25,4
36,3 28,7
70 44,2
Sobrecarga
Peso=20kN/m³
1m
55
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Executar
Distância (m)
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75
El
ev
aç
ão
 (m
)
-5
0
5
10
15
20
25
30
35
40
45
1,50
Nova Análise – Programa Slope
56
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia- 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
1.4 – Pré-Dimensionamento JB
Fechar
Executar
1,51
57
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Dimensionamento do Tirante
Carga de Trabalho (Slope)  TE.L.Slope = 80 kN/m
Adotar:
Fonte: DYWIDAG – SYSTEMS INTERNATIONAL
Sh =
Tt
Tt.Slope
→ Sh =
210kN
80kN/m
→ Sh = 2,63m
Sh = 2,5m
Dimensionamento do Bulbo
O dimensionamento do bulbo será realizado a partir de quatro
métodos de obtenção da resistência ao cisalhamento na interface
bulbo-solo, a saber:

(1) Método na NBR-5629;
(2) Método de Costa Nunes;
(3) Método de Bustamante e Doix.
(4) Método de Porto
Maria Tereza
Nota
Catálogo do TirantenullnullDefinição do espaçamento horizontal.
Maria Tereza
Nota
Obra com menos de 2 anos.
Maria Tereza
Nota
Quatro métodos de dimensionamento de qs
Maria Tereza
Nota
Utilizado no passado
Maria Tereza
Nota
Relação entre SPT e qs
58
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Método de Costa Nunes
Esse método propõe uma metodologia para estimativa da capacidade de carga
limite da ancoragem através da estimativa da pressão de injeção, como segue:

TMáx = π De ndLb nl τ

Em que:
De = Diâmetro médio do bulbo;
nd = fator de aumento do diâmetro do bulbo;
Lb = comprimento do bulbo;
nl = fator de redução do comprimento do bulbo devido à pressão sobre o mesmo
não ser uniforme; (até cerca de 8m, nl pode ser adotado igual a 1);
τ = resistência ao cisalhamento na interface bulbo-solo.


Método de Costa Nunes
τ = c + σ′ + σr′ tg ф; aqui adaptada τ = c + σ
′ + δ. Pi tg ф.

Em que:

σ‘r = é a pressão residual efetiva de injeção, menor que a pressão de injeção (Pi).
δ = fator de injeção residual (<1).
σ‘ = é a tensão vertical no centro do bulbo e, segundo o autor, é calculada por:
σ′ = γ ℎ 𝑛ℎ;
Em que nh é um fator de redução da profundidade para valores acima de 9m.



59
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Método de Bustamante e Doix
Esse método considera a técnica de injeção e a pressão de injeção; e utiliza ábacos
para a determinação da resistência ao cisalhamento na interface bulbo-solo.

TMáx = π De Lb qs
De = β Dp

Em que:
De = Diâmetro médio do bulbo;
β = coeficiente de majoração do diâmetro
 do bulbo devido à injeção;
Dp = Diâmetro da perfuração;
Lb = comprimento do bulbo;
qs = resistência ao cisalhamento na interface bulbo-solo.




No eixo das abscissas:
PI = pressão limite do
ensaio pressiométrico;
N = Nspt

qs – Solos Granulares (Bustamante e Doix, 1985)
Observa-se grande dispersão dos dados.
60
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
qs – Solos Finos (Bustamante e Doix, 1985)
Observa-se grande dispersão dos dados. 





 1
3
SPT
k10qS
(Porto, 2015)
PS DD 
Em que:
= Aderência;
= Coef. de ancoragem;
= Diâmetro médio do grampo;
= Diâmetro do furo;
= Coef. de majoração diâmetro grampo.

P
S
S
D
D
k
q
Estimativa de qs (Porto, 2015)
Formulação proposta para cortina atirantada.
61
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Dados Planilha GeoFast
Valor Unidade
Altura da Cortina (Hc) 10,0 m
Inclinação da Cortina (α) 90,0 graus
Inclinação do Tirante (Θ) 15,0 graus
Inclinação do Terreno (βT) 24,0 graus
20,0 kPa
Pressão de Injeção (Pi) 500,0 kPa
15% adm
210,00 kN
Ensaio de Recebimento - Razão de Tr 1,75 adm
1,30 adm
Descrição
Sobrecarga (q)
Fator de Injeção Residual (δ)
Carga de Trabalho do Tirante - (Tr)
Fator de Segurança ao Arrancamento
Uso da Planilha GeoFast para Dimensionamento
Roteiro de cálculo:
1) Calcular o valor de qs pelo o método de Bustamante e Doix (123kPa);




IRS IRS qs Ponto LH LV
IGU 2 0,12335 X Y x y x y
0,75 0,12335 -0,5 0,12335 0,75 0 Tipo de Injeção: IRS
IGU qs 0,75 0,12335 0,75 0,12335 Nstp do Solo: 15
0,07335 qs (kPa) ≈ 123
Correlações empíricas para resistência ao cisalhamento por unidade de
comprimento em areias / cascalhos (Bustamante & Doix, 1985).
Areias e Cascalhos
IRS IRS qs Ponto LH LV
IGU 2 0,12335 X Y x y x y
0,75 0,12335 -0,5 0,12335 0,75 0 Tipo de Injeção: IRS
IGU qs 0,75 0,12335 0,75 0,12335 Nstp do Solo: 15
0,07335 qs (kPa) ≈ 123
Correlações empíricas para resistência ao cisalhamento por unidade de
comprimento em areias / cascalhos (Bustamante & Doix, 1985).
Areias e Cascalhos
62
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Uso da Planilha GeoFast para Dimensionamento
Roteiro de cálculo:
2) Calcular o valor de Lb com o valor de qs encontrado (5m);

Tmáx = π De Lb qs

Tmáx = Tt FS
Tt (Carga de Trabalho) = 210 kN;
FS = 1,75 (Ensaio de recebimento)
Logo, Tmáx = 367,5 kN













21,0123
367,5
Dq
T
L
es
b
Lb = 4,53m ≈ 5,0m
DDe 
Bustamante: β=1,4 – 1,5
Porto: β=2,2
Adotado: β=2,1
Uso da Planilha GeoFast para Dimensionamento
Roteiro de cálculo:
3) Com o primeiro valor de Lb, calcular σz’ (no centro do bulbo; NBR e Nunes);
4) Com σz’ , calcular qs para estes métodos (NBR e Costa Nunes);




NBR-5629 Costa Nunes
Resistência ao
Cisalhamento - qs (kPa)
87
98
109
120
130
Resistência ao
Cisalhamento - qs
(kPa)
169
182
194
206
219
63
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Uso da Planilha GeoFast para Dimensionamento
5) Com os quatro valores de qs obtidos para cada nível de ancoragem, calcular o qs
médio para cada ancoragem;














qs médio
Resistência ao
Cisalhamento - qs
(kPa)
135
141
146
152
158
Uso da Planilha GeoFast para Dimensionamento
6) Com qs médio, calcular o valor de Lb.

Primeira iteração do cálculo do comprimento do bulbo.



Segundaiteração do cálculo do comprimento do bulbo.






21,0146
367,5
Dq
T
L
es
b
Lb = 3,81m ≈ 4,0m





21,0144
367,5
Dq
T
L
es
b
Lb = 3,87m ≈ 4,0m
Resistência ao
Cisalhamento - qs
(kPa)
133
139
144
150
156
2º qs médio
64
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Nova Análise – Programa Slope
2.1 - Estabilidade Interna
65
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Deletar as Cargas Pontuais
Selecione as cargas
Aplicação dos Tirantes
Clique no ponto da primeira linha de
tirantes e clique em qualquer lugar
dentro do maciço.
66
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Aplicação dos Tirantes
Aplicação dos Tirantes
Repita a operação para os outros tirantes.
Tirante Ltotal (m) Direção (°) qs (kPa) FSbulbo Lbulbo (m) Dbulbo (m) Sh (m) T FR
1 10,12 165 133 1,3 4,0 0,21 2,5 210 1
2 9,40 165 139 1,3 4,0 0,21 2,5 210 1
3 8,68 165 144 1,3 4,0 0,21 2,5 210 1
4 7,96 165 150 1,3 4,0 0,21 2,5 210 1
5 7,24 165 156 1,3 4,0 0,21 2,5 210 1
67
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Executar
1,54
Factor of Safety vs. Lambda
Momento
Escorregamento
232
Força
Escorregamento
232
FS
Escorregamento
232
Fa
tor
 d
e S
eg
ur
an
ça
Lambda
1,544
1,545
1,546
1,547
1,548
1,549
1,55
1,551
1,552
1,553
-0,1 0 0,1
Executar
Bishop
Janbu
M&P
68
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Criar Pontos para o Tirante no Sigma
Clique no locais indicados para criar os pontos.
É apenas ilustrativo
Desabilitar o Ir para Grade “Snap”.
Nova Análise – Programa Sigma
69
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
3.0 - Insitu
Nível d’àgua
X(m) Y(m)
0 8
18,5 9
43 15
55 19
70 23
70
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Materiais - Sigma
Cor Nome Modelo E' (kPa)
 1 - Colúvio Elastoplástico (Efetiva) 26.000
 2 - Solo Laterítico Elastoplástico (Efetiva) 30.000
 3 - Solo Residual Med. Compacto Elastoplástico (Efetiva) 60.000
 3 - Solo Residual Compacto Elastoplástico (Efetiva) 100.000
Parâmetros Efetivos-Drenados
Materiais
Repetir este
procedimento
para os demais
materiais
71
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Aplicar Materiais
Desabilitar
Criar Linhas para os Tirantes
Crie as linhas (segmentos) nos locais indicados. Cada
linha será criada clicando em dois pontos.
É apenas ilustrativo
72
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Elementos Estruturais
Serão inseridos três elementos estruturais:



- Parede
- Bulbo



- Trecho Livre
Seções e Momentos de Inércia
48
44
m10x1,5
64
032,0.
64
d.
I 



 44
33
m10x67,6
12
2,0.1
12
h.b
I 
2m2,02,0.1h.bS 
24
22
m10x04,8
4
032,0.
4
d.
S 




Seção (aço):
Seção parede:
Inércia parede:
Inércia (aço):
b
h
73
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Elementos de Viga
Elementos de Viga - Bulbo
Iaço
Saço
E∗ =
Eaço
Sh

E∗ =
210 GPa
2,5

E∗ = 84 GPa
E∗ = 8,4e7 kPa
Efeito de carga axial
74
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Elementos de Viga - Parede
Elemento de Barra – Trecho Livre
Maria Tereza
Nota
Módulo do Concreto Armado
75
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Elemento de Barra – Trecho Livre
Módulo de
Elasticidade do
Aço e Carga de
Trabalho
normalizados.

E* = E/Sh
E* = 210/2,5
E* = 84 GPa
E* = 8,4e7 kPa

F* = F/Sh
F* = -210/2,5
F* = -84kN
Aplicar Condições de Contorno

Maria Tereza
Realce
Maria Tereza
Realce
76
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Aplicar Condições de Contorno

Aplicar Condições de Contorno
77
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Nova Análise – Programa Sigma
3.1 – Escavação 1
78
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
3.1 – Escavação 1
3.1– Escavação 1
79
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Nova Análise – Programa Sigma
Clonagem Associada
3.2 - Tirante 1
80
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Elementos de Viga
Elementos de Viga
81
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Elementos de Barra
Elementos de Barra
82
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Tirante 1
Parede
Trecho Livre
Bulbo
Nova Análise – Programa Sigma
Clonagem Associada
83
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
3.3 - Escavação 2
3.3 - Escavação 2
84
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Nova Análise – Programa Sigma
Clonagem Associada
3.4 - Tirante 2
85
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
3.4 - Tirante 2
Bulbo Parede
3.4 - Tirante 2
Trecho Livre
86
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
3.5 – Escavação 3
Escavação
3.6 – Tirante 3
Parede
Trecho Livre
Bulbo
Realizar este procedimento
até o final da escavação
87
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
3.10 – Tirante 5
Etapas Sigma
88
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Nova Análise – Programa Sigma
3.11 - Sobrecarga
89
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Sobrecarga
Aplicar Condições de Contorno
90
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
2.11 - Sobrecarga
Inserção de Pontos
X(m) Y(m)
27,7 24,4
27,7 14,4
91
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Inserção de Linhas
Malha de Elementos Finitos
92
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Malha de Elementos Finitos
Selecione todos os segmentos
Malha de Elementos Finitos
93
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Malha de Elementos Finitos
Executar
94
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Saída de Dados – Tensões Verticais Totais
Tensões Horizontais Totais
95
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Tensões Horizontais
Carga no Bulbo
96
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Carga no Bulbo
Carga no Bulbo 1
Fo
rça
 ax
ia
l (k
N)
X (m)
-20
-30
-40
-50
-60
-70
-10
32 33 34 35 36 37
Carga no Bulbo por Metro Longitudinal
Repita o procedimento
para o restante dos bulbos
97
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Carga nos Bulbos
Fo
rça
 ax
ia
l (k
N)
X (m)
-10
-20
-30
-40
-50
-60
-70
0
29 30 31 32 33 34 35 36 37
Carga nos Bulbo por Metro Longitudinal
Carga no Bulbo 5 : 11 t
Carga no Bulbo 4 : 11 t
Carga no Bulbo 3 : 11 t
Carga no Bulbo 2 : 11 t
Carga no Bulbo 1 : 11 t
F
o
r
ç
a

a
x
ia
l
(
k
N
)
X (m)
-10
-20
-30
-40
-50
-60
-70
-80
-90
0
37 38 39 40 41 42 43 44 45
Tensões Horizontais Próximo da Parede (1m)
98
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Limawww.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Tensões Horizontais Próximo da Parede (1m)
Tensões Horizontais Próximo da Parede (1m)
99
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Deslocamentos Horizontais na face da Parede
Ctrl+linha
Tensões Horizontais Próximo da Parede (1m)
100
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Deslocamentos Horizontais na face da Parede
Deslocamento Face
Y
(m
)
Deslocamento X (m)
14
16
18
20
22
24
26
-0,002-0,004-0,006-0,008-0,01-0,012-0,014 0 0,002
Deslocamentos de Face
Y
(m
)
Deslocamento X (m)
14
16
18
20
22
24
26
-0,002-0,004-0,006-0,008-0,01-0,012-0,014 0 0,002
Deslocamentos Horizontais Próximo a Parede (1m)
Deslocamentos de Face
Deslocamento
Face : 11 Dias
Deslocamento
Face - Aprox : 11
Dias
Y
 (
m
)
Deslocamento X (m)
14
16
18
20
22
24
26
-0,002-0,004-0,006-0,008-0,01-0,012-0,014 0 0,002
101
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Modelagem – Solo Grampeado
102
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Executar
103
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
104
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
105
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
106
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
107
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
108
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
109
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
FWHA (2003).
Aplicar o concreto projetado antes de
remover as bermas de estabilização.
Berma de estabilização.
SH
Máx.:SH (aprox.)
Vãos alternados com comprimento compatível com o
equipamento e a largura requerida para estabilização.
H=10m
L=8m e 5m
D=0,10m
Sh=Sv=2m
E=24GPa
E*=E/Sh=12GPa
Inclinação = 15°
110
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
2
22
0,0079mS
4
1,0.
4
d.
S





4
44
m6-4,9eI
64
1,0.
64
d.
I





 Imagem de dois grampos
exumados (Springer, 2006).
E/Sh
111
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
112
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
113
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
114
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
115
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
116
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
117
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
118
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
119
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
120
Solo Grampeado e Cortina Atirantada –Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
121
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Maria Tereza
Nota
Me interessa saber a carga no grampo
122
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
41kN/m = 2x41=82kN – Aço de
20mm
42kN/m = 2x42=84kN – Aço de 20mm
123
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
51kN/m = 2x51=102kN – Aço de
22mm
51kN/m = 2x51=102kN – Aço de
22mm
Nota: adotar o mesmo
diâmetro para todos os
grampos – 22mm.
Maria Tereza
Realce
Maria Tereza
Realce
124
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
22mm
22mm
22mm
22mm
22mm
L=8
m
L=8
m
L=8
m
L=5
m
L=5
m
Sv=Sh=2m
125
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
qs=110kPa
Deq = 0,14m
126
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Adotada
a
Resistênc
ia do Aço
Adotada
a
Resistênc
ia do Solo
127
Solo Grampeado e Cortina Atirantada – Slope e Sigma
Prof.: Saulo Gutemberg Silva Ribeiro – D.Sc.
Turma: 17/03/18
Cursos de Modelagem Numérica em Geotecnia - 1º Semestre 2018
Centro de Treinamentos GeoFast BH/Nova Lima
www.geofast.com.br / contato@geofast.com.br – (31) 3552-0011
Sh=1,80
m
GeoFast Geotechnical Modelling - www.geofast.com.br
 Sede:
Rua João Pedro da Silva, 505, Sala 04 - Ouro Preto/MG
contato@geofast.com.br - 31 3552-0011

Centro de Treinamento GeoFast:
Rua Ministro Orozimbo Nonato, 102, Torre A, Sala 2209
Vila da Serra, Nova Lima/Belo Horizonte/MG
