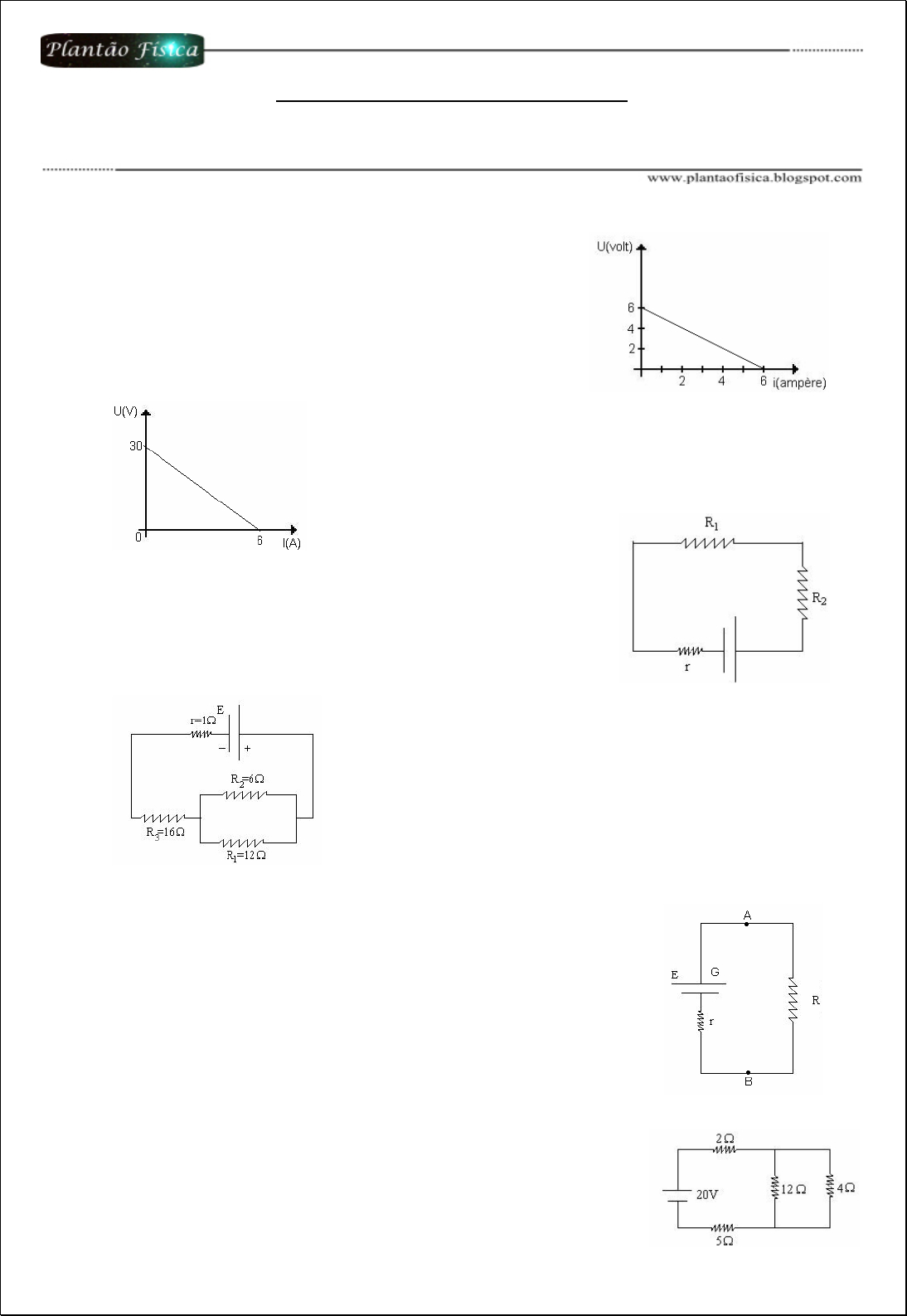

1- (PUC) A figura mostra o valor da tensão nos terminais
de um gerador real em função da corrente por ele
fornecida. A resistência interna do gerador é de:
a) 0,5Ω b) 1,0Ω c) 2,0Ω
d)4,0Ω e)6,0Ω



2- (F.M. ITAJUBÁ) O gráfico ao lado mostra como varia a corrente
que passa por um gerador, em função da diferença de potencial
que existe entre seus terminais. Sua força eletromotriz e sua
resistência interna valem, respectivamente:
a) 6V e 30Ω b)30V e 5Ω c)30V e 6Ω d)30V e 25Ω e)n.d.a.


3-(PUC-CAMPINAS) No
circuito temos um gerador de força eletromotriz E=6V e
resistência interna r=1Ω. Sabendo que R1=5Ω e R2=6Ω, a
corrente no circuito em ampère, é de:

a) 6 b)1,2 c)1,0 d)0,5 e)0,2



4- (UFSM-RS) No circuito representado na figura, a corrente
elétrica no resistor R1, tem intensidade 4,0A. Calcule a f.e.m. do
gerador.





5-No circuito ao lado, o gerador G tem f.e.m E=12V e resistência
interna r=1Ω. ele é ligado a um resistor de resistência R=119Ω.
Calcule a diferença de potencial entre os pontos A e B.


6- Um gerador de força eletromotriz E=1,5V e resistência interna
r = 0,10Ω é ligado a um condutor externo de R=0,65Ω. A
diferença de potencial entre os terminais do gerador é:
a)1,2V b)1,5V c)1,3V d)0,65V e)n.d.a.

7- (ITAJUBÁ-MG)-Uma bateria possui uma força eletromotriz
de 20,0V e uma resistência interna de 0,500ohm. Se
intercalarmos uma resistência de 3,50 ohms entre os terminais
da bateria, a diferença de potencial entre eles será
a) 2,50V b) 5,00V c)1,75.10V

d) 2,00 . 10V e) um valor ligeiramente inferior a 2,00 . 10V

Eletrodinâmica – Exercícios.
Geradores e Receptores.

Exercício 7
www.plantaofisica.blogspot.com
 2

8-(MACKENZIE) No circuito ao lado, o gerador de tensão é ideal. A intensidade de corrente
que passa pelo resistor de 4Ω é:



9-(UFBA) No circuito representado na figura a seguir tem-se
E=10V, R1=4 ohms e R2=8 ohms. Sabendo-se que a queda de
potencial no resistor R3 é igual a 6V, determine, em ohms, o valor
de R3.

10- Quando um gerador é ligado a um resistor R1=900Ω, observa-
se que a tensão em seus terminais é U1=90V; substituindo-se o
resistor por outro R2=100Ω, a tensão nos terminais do gerador
passa a U2=50V. Calcule:
a) a f.e.m. do gerador;
b) a resistência interna do mesmo.

11-(UNISA) Dois geradores, cada um com força eletromotriz
E= 24V e resistência interna r = 2Ω são associados como
indica a figura. A resistência externa R é igual a 3Ω. Qual a
intensidade de corrente elétrica (i)?





12- (UMC) O diagrama representa, esquematicamente, o
circuito de uma lanterna: três pilhas idênticas ligadas em
série, uma lâmpada e uma chave interruptora. com a
chave Ch aberta, a diferença de potencial entre os pontos
A e B é 4,5V. Quando se fecha a chave Ch, a lâmpada,
de resistência R=10Ω, acende-se e a diferença de
potencial entre A e B cai para 4,0V. Resolva
a) Qual é a força eletromotriz de cada pilha?
b) Qual é a corrente que se estabelece no circuito quando se fecha Ch?
c) Qual é a resistência interna de cada pilha?

13- (PUC) Cinco geradores, cada um de f.e.m. igual a 4,5V e corrente de curto-circuito igual
0,5A , São associados em paralelo. A f.e.m. e a resistência interna do gerador equivalente têm
valores respectivamente iguais a:

a) 4,5V e 9,0Ω b)22,5V e 9,0Ω c) 4,5V e 1,8Ω
d) 0,9V e 9,0Ω e)0,9V e 1,8Ω

14- (AFA) Um gerador fornece a um motor uma ddp de 440V. O motor tem resistência interna
de 25Ω e é percorrido por uma corrente elétrica de 400mA. A força contra-eletromotriz do
motor, em volts, é igual a:
a) 375 b) 400 c) 415 d) 430

www.plantaofisica.blogspot.com
 3
15- (ITA) As duas baterias da figura estão ligadas em oposição.
Suas f.e.m. e resistências internas são, respectivamente, 18V e 2Ω;
6V e 1Ω. Determine a corrente e a tensão entre os pontos A e B


16- O esquema abaixo representa um circuito contendo duas pilhas

a) Qual é a intensidade da
corrente elétrica?
b) Qual é a ddp nos terminais do receptor?






Gabarito:

1. b
2. b
3. d
4. 84V
5. 11,19V
6. c
7. c
8. 1,5A
9. 4Ω
10.
a) 100V
b) 100Ω
11. 6A
12.
a) 1,5V
b) 0,4A
c) ≈0,42Ω
13. c
14. d
15. 4A e 10V
16.
a) 0,2A
b) 7V
