1

Centro de Engenharias
Engenharia Civil
Mecânica Geral II
Profª Izabel Caldeira

LISTA DE EXERCÍCIOS 5 – FORÇAS INTERNAS

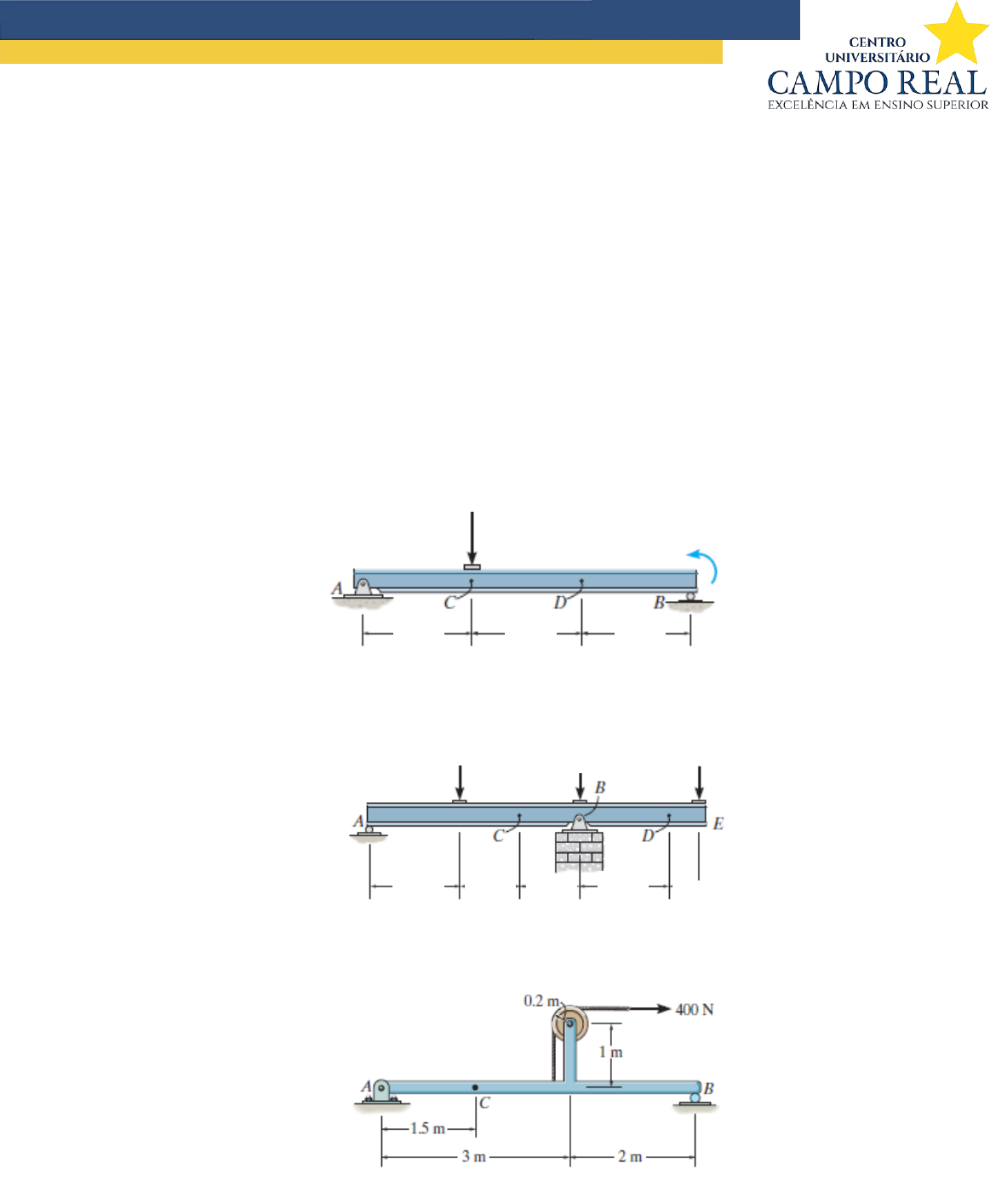

1) Determine a força normal e o esforço cortante internos e o momento fletor nos pontos C e D
da viga. Assuma que o apoio em B seja um rolete. O ponto C está localizado logo à direita da
carga de 40 kN.

2) Determine o esforço cortante e o momento nos pontos C e D.

3) Determine a força normal interna, o esforço cortante e o momento no ponto C.

4) Determine a força normal interna, o esforço cortante e o momento no ponto C da viga com
apoio simples.
40 kN
60 Kn.m
2m 2m 2m
3m 2m
2m 3m 1m
2,5 kN
1 kN
1,5 kN

2




5) Um guindaste suporta um barco de 1,5 Mg com o centro de massa em G. Determine a força
normal interna, o esforço cortante e o momento no ponto D da viga mestra. O carrinho está livre
para rolar pelo trilho da viga mestra e está localizado na posição indicada. Somente reações
verticais ocorrem em A e B.
