Faculdade Metropolitana de Manaus – FAMETRO

ALUNO: Wisley A. Campos.
CURSO: Tec. Petróleo e Gás.
TURMA: TPG 5º Período, Noturno.

Principais Ferramentas da Coluna de Produção

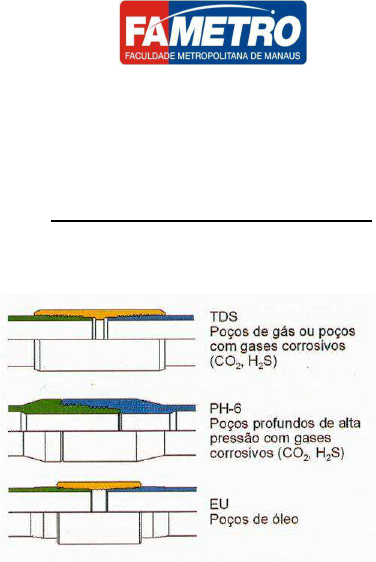

 Tubos de Produção Mais Usado.

 Shear –Out (sub de pressurização)
Permite o tamponamento temporário da coluna de produção.


- Shear -Out Dupla em Corte - Sedes e Esferas da Shear -Out

 Hydro –Trip.
Também serve para tamponamento temporário da coluna de produção. A
diferença é que a sede não cai no poço, porém, apresenta desvantagem de não permitir
passagem plena através do interior da coluna.
 Hydro –Trip.

 Niplles de Assentamento.
Serve para alojar tampões mecânicos, válvulas de retenção ou registrador de
pressão. Existem os tipos não seletivo (R) e seletivo (F).

- Nipples para assentamento de tampões mecânicos.
 Camisa Deslizante.
Possui uma camisa interna que pode ser aberta ou fechada através de operações
com cabo.


 Check valve ( Válvula de Retenção)
Serve Para impedir o Fluxo no sentido descendente. É operado através de
pressão, a válvula se abre quando pressurizada de baixo para cima, e veda quando
pressurizada de cima para baixo.
 Check Valve.

 Packer (obturador) de produção.

Promove a vedação do espaço anular entre a coluna de produção e o
revestimento.
Pode ser recuperável ou permanente.
Recuperável: Assentamento mecânico (rotação da coluna,seguida de aplicação
de peso ou tração) ou hidráulico (pressurização da coluna para assentar, e tração para
desassentar).
Permanente: Geralmente descido a cabo, conectado a uma ferramenta de
assentamento. O acionamento é elétrico detonando um explosivo que move a camisa
superior para baixo comprimindo o conjunto contra a camisa retentora. Este movimento
expande o elemento de vedação e as cunhas contra o revestimento.


- Packer de Produção Recuperável.
- Packer Permanente.
 Unidade Selante.

Descido na extremidade da coluna que pode ser apoiado ou travado no packer
permanente, promovendo vedação na área polida do packer. Divide-se em 3 tipos:
- l Âncora: travada na rosca do packer, é conectada com liberação de peso e
desconectada com rotação à direita.
- 2 Trava: travada na rosca do packer, é conectada com liberação de peso e
desconectada com tração.
- 3 Batente: não trava, pois não possui rosca. Traciona-se para retirar.
- Unidade Selante.

 Junta Telescópica.

Usado para absorver a expansão ou contração da coluna de produção, causadas
pelas variações de temperatura.
 Permite também a retirada da coluna de produção sem retirar o packer e a cauda.
Composta por camisa externa (parte superior da coluna) e mandril (parte
inferior da coluna).
O travamento entre os 2 conjuntos, para descida ou retirada, é feito através da
sapata guia que se encaixa no mandril, e por parafusos de cisalhamento (para tração ou
compressão).
O perfil F possibilita o isolamento da coluna através do tampão mecânico e
possibilita limpeza de detritos por circulação.




- Junta Telescópica (TSR).

 Mandril de Gás –Lift.
Servem para alojar as válvulas de gas-lift, que permitirão a circulação de gás
do espaço anular para o interior da coluna de produção.
Estas válvulas são assentadas e desassentadas através de operação a cabo.
- Mandril de Gás Lift.


 Válvula de Segurança de Sub -Superfície (DHSV)
Normalmente posicionada 30 m abaixo do fundo do mar, tem a função de
fechar o poço numa emergência.
Contém uma mola que tende a fechá-la. É mantida aberta através de uma linha
de controle permanentemente pressurizada.Havendo despressurização desta linha, a
DHSV se fecha.
– Existem 2 tipos:
 l. Enroscadas na coluna (tubing mounted) que são conectadas diretamente na
coluna de produção.
 2. Insertáveis (wireline retrievable) que são instaladas a cabo.

DHSV - Tubing Mounted
DHSV - Insertáveis
