Mecânica dos Sólidos I
Profa. Glauceny Medeiros

MECÂNICA DOS SÓLIDOS I
ENGENHARIA CIVIL
Profª Glauceny Medeiros


Unidade I: Esforços nas Estruturas
Lista de Exercícios 02 - Esforços internos
GABARITO


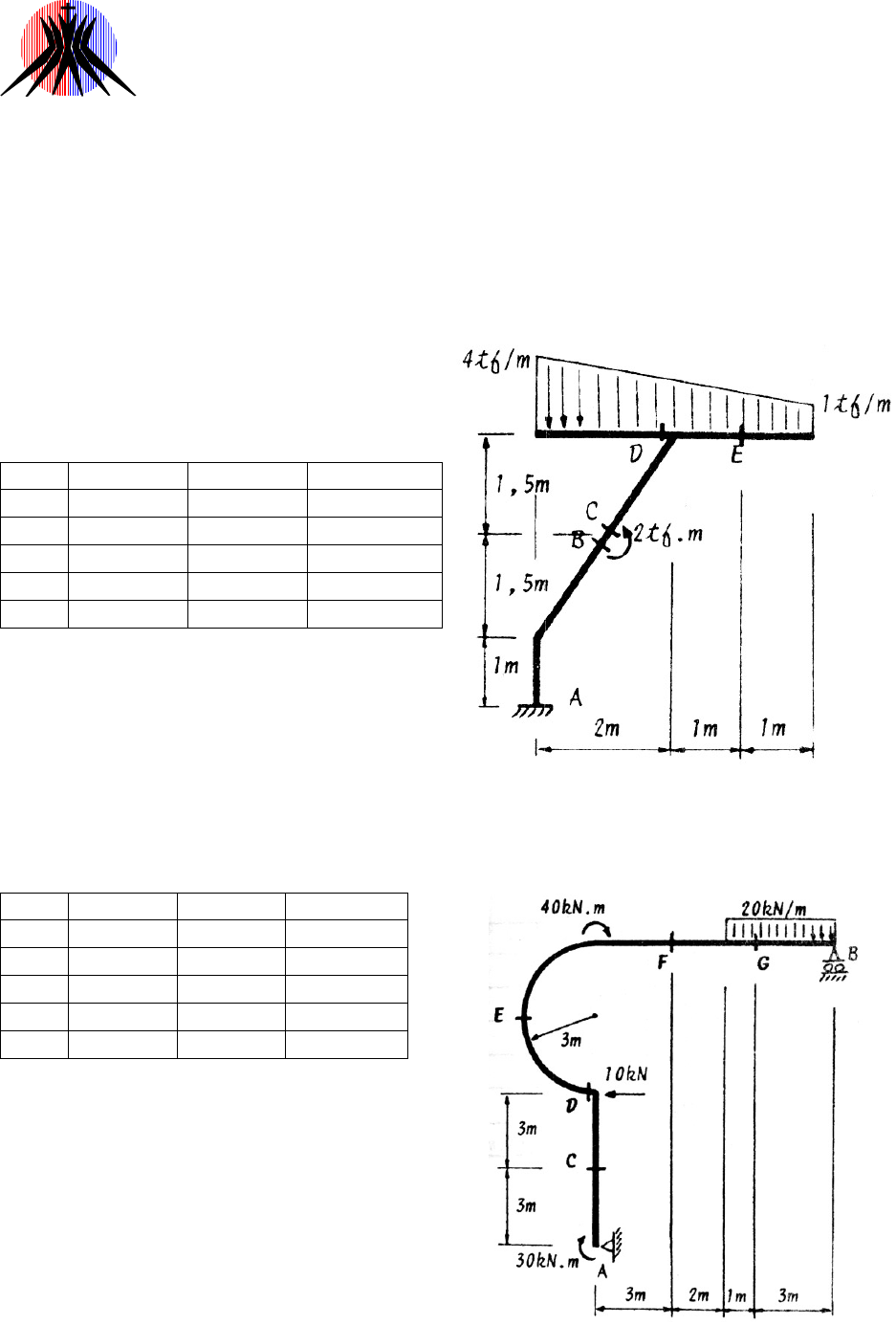

1) Determinar os esforços internos nas seções indicadas da estrutura.






Seção N (tf) V (tf) M (tf.m)
A -10 0 14 (TE)
B -8,32 5,55 4 (TE)
C -8,32 5,55 6 (TE)
D 0 -6,50 7 (TC)
E 0 1,375 0,625 (TC)







2) Determinar os esforços internos nas seções indicadas da estrutura.


Seção N (KN) V (KN) M (KN.m)
C -16,67 -10 0
D 0 -16,67 30 (TB)
E -16,67 0 80 (TE)
F 0 16,67 60 (TB)
G 0 -3,33 100 (TB)











Mecânica dos Sólidos I
Profa. Glauceny Medeiros

3) Determinar os esforços internos nas seções indicadas da estrutura.



Seçã
o
N (KN) V (KN) M (KN.m)
C 0 26,67 160 (TD)
D -26,67 -30 115 (TB)
E -65,35 6,33 0 (TD)
F -65,35 6,33 19,8 (TD)








4) Determinar os esforços internos nas seções indicadas da estrutura.



Seção N (tf) V (tf) M (tf.m)
B 4,5 -10,60 11,93 (TB)
C 5,2 0 27,92 (TD)
D -3,68 3,68 24,15 (TC)
E 0 5,2 6,4 (TC)
F 0 5,2 10,4 (TC)










5) Determinar os esforços internos nas seções indicadas da estrutura.



Seção N (tf) V (tf) M (tf.m)
A 0 -1 5 (TD)
B -3 1 10 (TE)
C 1 3 26 (TB)
D 1 3 28 (TB)



Mecânica dos Sólidos I
Profa. Glauceny Medeiros


6) Determinar os esforços internos nas seções indicadas da estrutura.


Seção N (KN) V (KN) M (KN.m)
A 0 37,5 347 (TC)
B 0 27,5 tf 184,5 (TC)
C 0 9 62,5 (TC)









7) Determinar os esforços internos nas seções indicadas da estrutura.




Seção N (tf) V (tf) M (tf.m)
A 0 1,5 1,125 (TD)
B -3 0 8,5 (TC)
C -3 0 4,5 (TC)







8) Determinar os esforços internos (N, V e M) para as seções D e E.


Seção N (N) V (N) M (N.m)
D 0 -762,50 -1031,25 (TC)
E 0 300 150 (TC)












A
1,
5

m

B C
D E 1 m
1,5 m
Mecânica dos Sólidos I
Profa. Glauceny Medeiros


9) Determinar os esforços internos (N, V e M) para as seções A, B e C, localizadas no meio de
cada um dos vãos.










Seção N (tf) V (tf) M (tf.m)
A 0 -2 2 (TC)
B 0 0,29 3,125 (TB)
C 0 2 1 (TC)



10) Determinar os esforços internos (N, V e M) para as seções C e D.




Seção N (KN) V (KN) M (KN.m)
C -30 -7 1 (TB)
D -30 -7 6 (TC)














Boa Sorte!
A C B
C D
2 m 2 m
