Lista de Exercícios 2 – Elementos de Máquinas 2 – Correias

1) Um motor elétrico (corrente alternada síncrono) de 30 HP e 1160 rpm aciona um britador (triturador
de mandíbulas). O britador parte parcialmente carregado de modo que a carga de partida atinge
150% da carga máxima normal. O trabalho é considerado como contínuo e de 16 a 24 horas/dia. Não
há umidade e/ou poeira. A rotação do eixo do triturador é de 280 rpm e as distâncias entre centros
mínima e máxima valem, respectivamente, 42” e 44”. Calcular:

a) os diâmetros das polias (dp1 e dp2);
b) a distância entre centros;
c) número de correias;
d) o tipo de correia trapezoidal a ser utilizada.

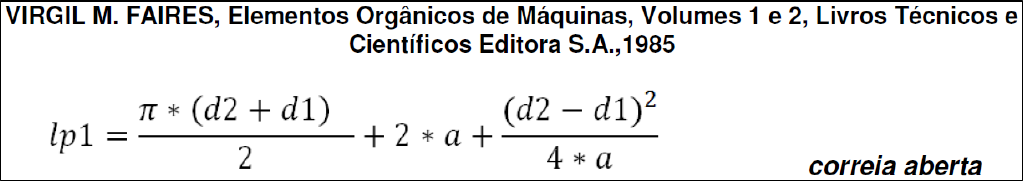

Obs.: Considerar (Ex. 1 a 7) sempre o cálculo de comprimento de correia segundo proposta de FAIRES:


2) Um moinho de barras acionado por um motor elétrico (corrente contínua) de 30 HP, com rotação de
1800 rpm deve trabalhar com rotação de 500 rpm. Sabe-se que a distância entre centros deve ser
fixa em 600 mm (não poderá ser utilizada polia esticadora de correia) e que se trata de serviço leve.
Usando um fator de serviço igual a 1, determine:

a) A relação de transmissão do sistema;
b) Os diâmetros primitivos das polias (motora e movida);
c) O tipo de correia trapezoidal mais adequada para este caso;
d) A quantidade de correia trapezoidal necessária para esta transmissão.

3) Um compressor de ar, alternativo, de 2 cilindros é acionado por um motor elétrico de arranque
normal de 3 HP e 1750 rpm. A rotação do compressor é de 455 rpm. O equipamento deve trabalhar
em um ambiente com muita poeira e em períodos de 8 horas diárias. Dimensionar a transmissão por
correias trapezoidais.

4) Um motor elétrico (gaiola de esquilo com arranque normal) com 60 HP e 1400 rpm deve acionar uma
transmissão onde dp1 e dp2, do 1º estágio valem respectivamente, 13” e 15”, e além disto, a rotação
de saída da transmissão deve ser de 250 rpm. Sabem que este equipamento deve trabalhar em
regime ‘normal’, em ambiente úmido e poeirento. O 1º estágio consome 40% da potência do motor
para acionar uma bomba de pistão com 3 cilindros. O eixo de saída aciona uma bomba centrífuga
para oleodutos. Faça um desenho esquemático. Para esta transmissão determine:

a) As potências de projeto no 1º e 2º estágios;
b) A quantidade e o código das correias do 1º estágio;
c) A distância entre centros recomendada para o 2° estágio;
d) A quantidade e o código das correias do 2° estágio.

5) Considerando que o rendimento das correias é de 0,97 e dos mancais é de 0,98, calcule para o
exercício 1:

a) Potência (eixos de entrada e saída)
b) Momento torçor (eixos de entrada e saída)
c) Rendimento total do sistema de acionamento do britador
d) As forças (lado bambo e lado tracionado) - (μ = 0,7)
e) Ângulos de abraçamento das polias
f) A força aplicada aos eixos

6) Considerando que o rendimento das correias é de 0,97 e dos mancais é de 0,98, calcule para o
exercício 3:

a) Potência útil (eixos de entrada e saída)
b) Momento torçor (eixos de entrada e saída)
c) Rendimento total do sistema de acionamento do compressor
d) As forças (lado bambo e lado tracionado) em cada correia (μ = 0,9)
e) Ângulos de abraçamento das polias
f) A força aplicada aos eixos

7) A transmissão por correias representada na figura abaixo, é acionada por um motor elétrico com
potência de 14 HP kW e rotação n = 1440 rpm. As polias possuem as seguintes características:

d1 = 150 mm
d2 = 290 mm
d3 = 200 mm
d4 = 450 mm
a1 = 600 mm (distância entre os eixos I e II)
a2 = 750 mm (distância entre os eixos II e III)
(1 HP = 746 W)
Os rendimentos dos mancais de rolamento são de 98% e dos conjuntos de correias de 90 % cada.

Determinar:
a) A relação de transmissão total
b) A potência útil nos eixos I, II e III;
c) A potência dissipada por estágio de
transmissão;
d) A rotação dos eixos I, II e III;
e) O torque nos eixos I, II e III;
f) A potência útil do sistema
g) A potência dissipada pelo sistema
h) Rendimento total da transmissão
i) O comprimento das correias
j) Os ângulos de abraçamento de todas as
polias



8) Calcule os comprimentos primitivos (lp) das montagens (a, b, c e d) e os ângulos de abraçamento (1
e 2) dos sistemas de transmissão por correias(c e d), segundo as 3 opções de cálculo.
