Exemplo 1

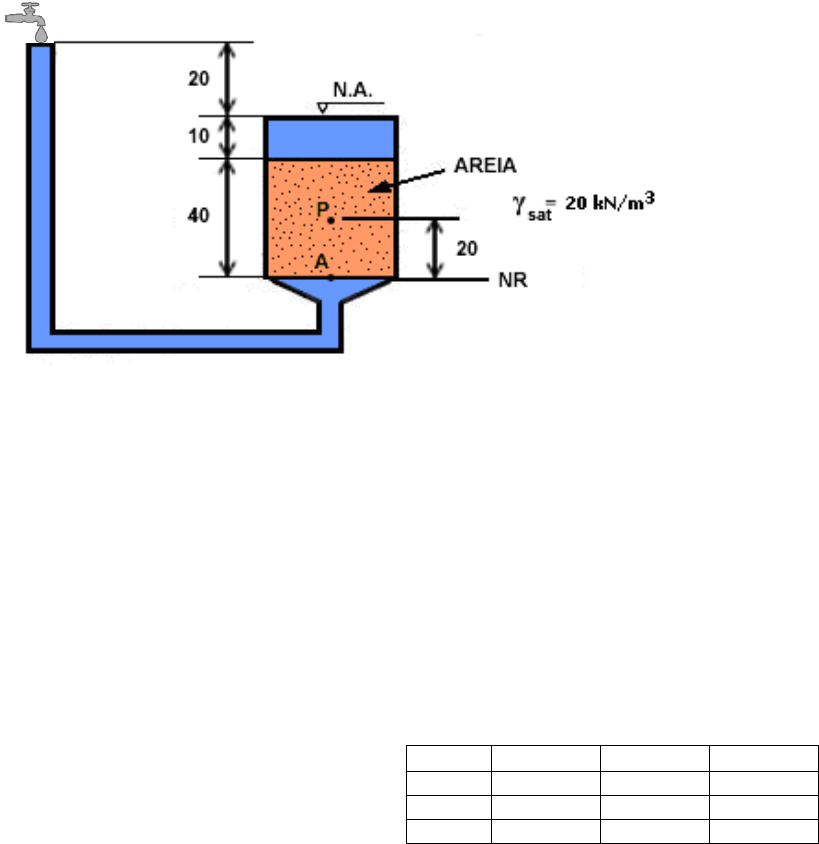

Calcular as tensões totais e efetivas e a pressão neutra nos pontos A e P da Figura 1.


FIGURA 1 (medidas em centímetros)
Adaptado de: Stancati, G; Vilar, O.M. Mecânica dos solos: exercícios. EESC-USP. São Carlos. 204p. 1993.

SOLUÇÃO
a) Cálculo das tensões e da pressão neutra no ponto A
A = 10,0 x 0,1 + 20,0 x 0,4 = 9,0 KN/m
2

uA = 10,0 x 0,7 = 7,0 kN/m
2

’A = A - uA = 2,0 kN/m
2

b) Cálculo das tensões e da pressão neutra no ponto P
Arbitrando o Nível de Referência em A

b1) Cálculo da tensão total Respostas:
 P = 10,0 x 0,1 + 20,0 x 0,2 = 5,0 kN/m
2

b2) Cálculo da pressão neutra
HP = uP/w + zP = HA - ΔHAP

HA = uA/w = 0,7 m

i = ΔHtotal / L = 0,2/0,4 = 0,5

Assim,
ΔHAP = i x LAP = 0,5 x 0,2 = 0,1 m

zP = 0,2 m

Então,
uP/w + zP = HA - ΔHAP

uP/w + 0,2 = 0,7 – 0,1 portanto uP/w = 0,4 m

Finalmente
uP = 4,0 kN/m
2


b3) Cálculo da tensão efetiva
’P = P - uP = 5,0 – 4,0 = 1,0 kN/m
2

Cotas  u ’
(m) (kN/m
2
) (kN/m
2
) (kN/m
2
)
A 9,0 7,0 2,0
P 5,0 4,0 1,0

Exemplo 2
Verificar se há ocorrência de areia movediça no modelo esquematizado na Figura 1.
Se não ocorrer areia movediça, calcular a altura da coluna de água para que inicie sua ocorrência.



FIGURA 1 (medidas em centímetros)
Adaptado de: Stancati, G; Vilar, O.M. Mecânica dos solos: exercícios. EESC-USP. São Carlos. 204p. 1993.


SOLUÇÃO

a) Verificação se há ocorrência de areia movediça
Pode-se verificar a ocorrência de areia movediça analisando a tensão efetiva no ponto A.
’A = A - uA = 2,0 kN/m
2

’A > 0

Portanto não há condições para ocorrer areia movediça.

b) Cálculo da altura de carga para ocorrer areia movediça
Para ocorrer areia movediça ’A = A - uA = 0,0 kN/m
2

Assim
A = uA

Como
A = 9,0 kN/m
2


uA = (0,4 + 0,1 + x) x w = 9,0 kN/m
2


Portanto
x = 0,4 m

Portanto, a coluna de água (a partir do nível do ponto A) deve ser de 0,9 m.

Exemplo 3
Considerando a Figura 1:
a) verifique se há ocorrência de areia movediça;
b) calcule a vazão do sistema, considerando k = 5 x 10
-3
 cm/s;
c) calcule o peso da camada granular necessária para combater a ocorrência de areia movediça.



FIGURA 1
Adaptado de: Stancati, G; Vilar, O.M. Mecânica dos solos: exercícios. EESC-USP. São Carlos. 204p. 1993.

SOLUÇÃO
a) Verificação se há ocorrência de areia movediça

Pode-se verificar a ocorrência de areia movediça analisando a tensão efetiva na base da do elemento de solo.
’base = base - ubase

’base = (10,0 x 0,2 + 21,5 x 0,6) – (1,8 x 10,0) = -3,1 kN/m
2

’A < 0 portanto ocorre areia movediça.

b) Cálculo da vazão do sistema

Q = k x i x A = 5 x 10
-3
 x 1,67 x 20 x 20 = 3,34 cm
3
/s

c) Cálculo do peso da camada granular necessária para combater a ocorrência de areia movediça

Para prevenir a ocorrência de areia movediça ’base = base - ubase > 0,0 kN/m
2

ubase = 18, 0 kN/m
2

Assim
base > 18,0 kN/m
2


base > (10,0 x 0,2 + 21,5 x 0,6) + h x f > 18,0 kN/m
2


h x f > 18,0 – 14,9 > 3,1 kN/m
2


Peso > 3,1 x (0,2 x 0,2) > 0,124 kN

Exemplo 4
i) determine a tensão total, a tensão efetiva e a pressão neutra nos pontos A, B, e C (Figura 1); e
ii) desenhe o diagrama de tensões totais, de tensões efetivas e a pressões neutras entre o NA superior e o
ponto C.

FIGURA 1
Adaptado de: Stancati, G; Vilar, O.M. Mecânica dos solos: exercícios. EESC-USP. São Carlos. 204p. 1993.

SOLUÇÃO DO ITEM i
a) Cálculo das tensões e da pressão neutra no ponto A
A = 10,0 x 0,40 = 4,0 kN/m
2



uA = 10,0 x 0,40 = 4,0 kN/m
2

’A = A - uA = 0 kN/m
2

b) Cálculo das tensões e da pressão neutra no ponto B
Arbitrando o Nível de Referência em NA

b1) Cálculo da tensão total Respostas do item i:
 B = 10,0 x 0,4 + 20,0 x 0,2 = 8,0 kN/m
2

b2) Cálculo da pressão neutra
HB = uB/w + zB = HA - ΔHAB

HA = uA/w + zA = 0,4 + 0,6 = 1,0 m

i = ΔHtotal / L = 1,0/0,4 = 2,5

Assim,
ΔHAB = i x LAB = 2,5 x 0,2 = 0,5 m

zB = 0,4 m

Então,
uB/w + zB = HA - ΔHAB

uB/w + 0,4 = 1,0 - 0,5 portanto uB/w = 0,1 m

Finalmente

uB = 1,0 kN/m
2

b3) Cálculo da tensão efetiva
’B = B - uB = 8,0 - 1,0 = 7,0 kN/m
2

Cotas  u ’
(m) (kN/m
2
) (kN/m
2
) (kN/m
2
)
A 4,0 4,0 0,0
B 8,0 1,0 7,0
C 12,0 -2,0 14,0
c) Cálculo das tensões e da pressão neutra no ponto C
Arbitrando o Nível de Referência em NA

c1) Cálculo da tensão total
C = 10,0 x 0,4 + 20,0 x 0,4 = 12,0 kN/m
2

c2) Cálculo da pressão neutra
HC = uC/w + zC = HA - ΔHAC

HA = uA/w + zA = 0,4 + 0,6 = 1,0 m

i = ΔHtotal / L = 1,0/0,4 = 2,5

Assim,
ΔHAC = i x LAC = 2,5 x 0,4 = 1,0 m

zC = 0,2 m

Então,
uC/w + zC = HA - ΔHAC

uC/w + 0,2 = 1,0 – 1,0 portanto uC/w = -0,2 m

Finalmente

uC = - 2,0 kN/m
2


c3) Cálculo da tensão efetiva
’C = C - uC = 12,0 + 2,0 = 14,0 kN/m
2


SOLUÇÃO DO ITEM ii




Ponto Prof.  u ’
 (m) (kN/m
2
) (kN/m
2
) (kN/m
2
)
NA superior 0,0 0,0 0,0 0,0
A 0,4 4,0 4,0 0,0
B 0,6 8,0 1,0 7,0
C 0,8 12,0 -2,0 14,0
