Angiografia por ressonância magnética e por tomografia
computadorizada

Manuais Diagnósticos
Publicações com orientações padronizadas dos principais métodos laboratoriais e/ou de imagem para
diagnósticos específicos

No contexto do estudo vascular intracraniano, as técnicas angiográficas por tomografia
computadorizada (TC) e ressonância magnética (RM) têm papel de bastante destaque. As imagens
de angio-TC e angio-RM têm aproximado cada vez mais daquelas da angiografia com subtração
de imagens digitais, que ainda são consideradas padrão-ouro.
A TC tem como vantagens a maior disponibilidade, menor custo e maior rapidez do exame,
que são fatos importantes visto que se trata de pacientes muitas vezes não cooperativos. O exame
tradicional é voltado à investigação inicial de sangramentos parenquimatosos ou para o
acompanhamento de algumas lesões.
A angio-TC atualmente pode ser obtida com equipamento helicoidal ou preferencialmente
com aqueles multi-slice, para obtenção de imagens seqüenciais na região de interesse, utilizando-
se o contraste iodado endovenoso. O planejamento temporal é importante, pois a aquisição é ultra-
rápida e deve coincidir com o momento de maior opacificação dos vasos. A reconstrução
tridimensional das imagens pelas técnicas de projeção de intensidade máxima (MIP) e reconstrução
de superfície ou de volume é feita por pessoal treinado, preferencialmente médico, e o resultado é
a caracterização do polígono de Willis e seus ramos principais com boa resolução e conspicuidade.
Dificuldades técnicas, como por exemplo, a semelhança dos coeficientes de atenuação do
osso e do contraste não permite em muitos casos a precisa delimitação das lesões entre estas
duas interfaces. Nestes pontos a análise baseia-se nos imagens fonte, bidimensionais.
As contra-indicações da angio-TC são as mesmas do uso de radiação ionizante e/ou de
contraste iodado.
A RM oferece outras ferramentas diagnósticas, nas avaliações estruturais (resolução
espacial, avaliação em 3 planos, estudo do parênquima encefálico) além do uso concomitante de
técnicas funcionais como difusão, perfusão, ativação cerebral, espectroscopia. A angio-RM é
realizada quando há tempo e indicação para melhor caracterização da lesão. A maior indicação da
angio-RM é o estudo dos sistemas arterial ou venoso intracranianos (Figura 1).

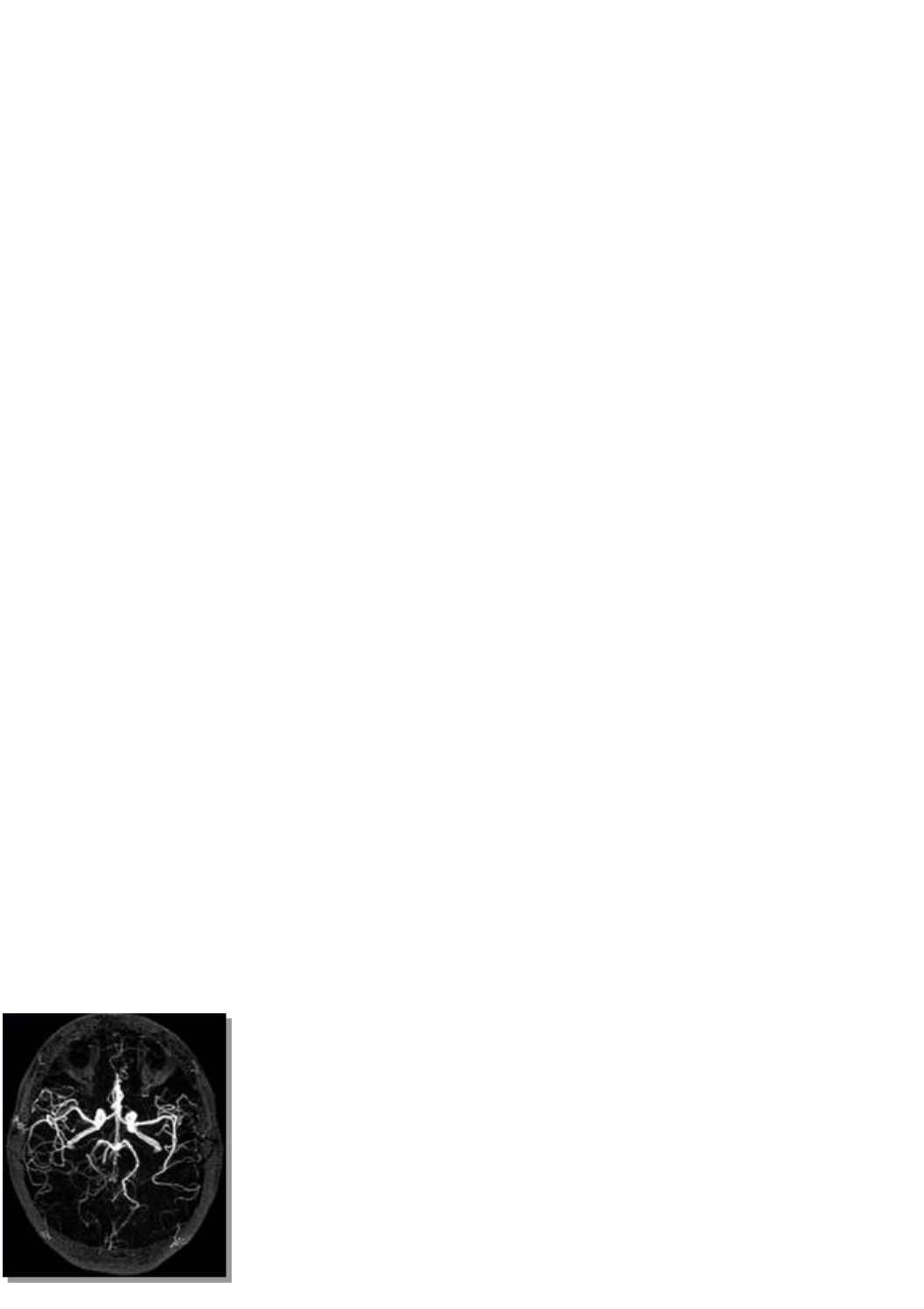

Figura 1: Angio-RM arterial do encéfalo. Os estudos com angio-RM do
encéfalo permitem a adequada caracaterização dos vasos do polígono
de Willis e oferecem a possibilidade de estudar esses vasos de forma
não invasiva. Os diagnósticos de aneurismas, principamente aqueles
pequenos, devem ser sempre confirmados com estudos angiográficos
digitais.





Enquanto nas sequências convencionais os vasos não exibem sinal (flow void) na angio-RM
o sangue tem mais sinal que o tecido estacionário, devido a pulsos de saturação e subtração de
imagens, o que permite o estudo detalhado da árvore vascular.
A angio-RM pode ser realizada por técnicas diferentes com ou sem o uso de contraste para-
magnético endovenoso, sendo a drenagem venosa do encéfalo completamente avaliada (Figura
2).
 Figura 2: Angio-RM venosa do encéfalo.
Os estudos com contraste (gadolínio)
constituem uma ótima opção de estudo da
drenagem venosa do encéfalo e permitem o
diagnóstico correto de alterações
anatômicas e de fluxo, com a vantagem de
demonstrar a luz das veias corticais e dos
seios venosos, bem como as estruturas
adjacentes.



As imagens arteriais demonstram as principais artérias do sistema carotídeo e vértebro-
basilar, porém com algumas limitações em regiões onde o fluxo é turbulento ou lento, e nos
segmentos vasculares distais com vasos de pequeno calibre.
As principais indicações de angio-RM são a suspeita ou o estadiamento de doença vascular
oclusiva com localização da estenose, suspeita de dissecção vascular, malformações arterio-
venosas intracranianas e na pesquisa de aneurismas cerebrais (Figuras 3 e 4). Na pesquisa de
aneurismas deve ser considerado o fato de que há a necessidade de confirmação com estudo
angiográfico digital nos casos positivos e nos negativos em que a suspeita clínica é muito forte.

Figura 3: Aneurisma cerebral estudo por angio-
RM. Observe a pequena imagem de adição ao
contorno da artéria comunicante anterior cujo
estudo angiográfico por RM confirma tratar-se de
um aneurisma sacular com orientação cranial e
contorno regular. O estudo por RM permite afastar
a possibilidade de hemorragia subaracnóide
aguda pela sequência FLAIR com resultados mais
confiáveis que a TC e demonstra ainda a
hipoplasia do segmento A1 direito.













Figura 4: Aneurisma sacular na bifurcação da carótida.
Diversos métodos permitem o diagnóstico de aneurisma
cerebral, entretanto, atualmente tem ocorrido grande
melhora dos exames de angio-TC e angio-RM. Observe a
boa correlação entre a TC, angio-TC com reconstrução 3D
e a angiografia digital. O aneurisma tem cerca de 2,0 cm
e é possível um estudo detalhado do polígono de Willis.




A avaliação da aterosclerose deve incluir a análise dos vasos cervicais. As artérias
perfurantes e as mais profundas não são caracterizadas nos estudos de Angio-RM, apesar do
conhecimento da importância delas no contexto das lesões lacunares da hipertensão.
A importância da Angio-RM torna-se maior nos casos de contra indicação da angiografia
digital ou quando há limitações inerentes ao procedimento invasivo (risco de sangramentos), ou
mesmo quando existe contra indicação ao uso do contraste iodado.
Na avaliação de dissecção arterial, seja traumática ou espontânea, a RM pode caracterizar
o trombo e a presença de hemorragia parietal (Figura 5). A Angio-RM é mais utilizada no controle
da recanalização de oclusão completa, no acompanhamento da resolução do dano vascular pelo
trombo intramural ou suas complicações.

Figura 5: Legenda dissecção de carótida interna:
indivíduo jovem com dor cervical súbita cujo estudo
de RM demonstra infarto cerebral agudo frontal
alto. A angio-RM confirma a presença de dissecção
da carótida interna direita. Observe o afilamento e
retificação da carótida direita.





Para a pesquisa de aneurismas, a angio-TC ainda tem indicação restrita. As pequenas
dimensões dos mesmos muitas vezes não permitem o diagnóstico. A angio-TC, como referido
anteriormente, tem como limitação a proximidade do polígono de Willis, sede da maior parte dos
aneurismas intracranianos, com os ossos da base do crânio.
A angio-RM permite o diagnóstico mais seguro de aneurismas com mais que 03mm. Além
de algumas vantagens da resolução espacial a RM oferece a possibilidade de estudo do
parênquima, bem como a maior eficiência de algumas seqüências (FLAIR e ecogradiente T2) para
a detecção de hemorragia subaracnóide.
Uma limitação da angio-RM é a análise de segmentos próximos a bifurcações ou
ramificações, onde o turbilhonamento fisiológico do fluxo pode dificultar a caracterização de
eventuais aneurismas. Para estes casos, o método de escolha é a angiografia digital, que apesar
do seu caráter invasivo e da presença de radiação, oferece a opção terapêutica, além da melhor
capacidade diagnóstica.
Na avaliação das artérias cervicais podem ser empregadas seqüências semelhantes às
intracranianas, sendo utilizado o 3D TOF com tempo arterial que pode ser realizado com ou sem a
injeção endovenosa do gadolínio.

Os estudos comparativos entre os métodos
diagnósticos (Doppler, angio-TC, angio-RM e
angiografia digital) na avaliação de ateromatose do
sistema carotídeo, consideram a avaliação inicial com
Doppler, para screening. A quantificação do grau da
estenose é obtida no Doppler cervical como resultadoda
avaliação bidimensional e de velocidade. Na angio-RM
a velocidade do fluxo é inferida através da intensidade
de sinal no vaso (contraste), então a graduação da
estenose restringe-se à avaliação do calibre do vaso. Os
critérios do NASCET (North American Symptomatic
Carotid Endarterectomy Trial) destacam a importância
da estimativa do grau de estenose, pois observou redução do risco de AVC em 17% dos pacientes
sintomáticos sem lesões distais ou aneurismas, com estenose superior a 70%, que foram
submetidos a endarterectomia ou colocação de stent. Esse valor cai para 5,9%, mas ainda é bem
significativo, para pacientes assintomáticos com estenoses superiores a 60%. Deve ser lembrado
que a angio-RM tende a superestimar a estenose, devido ao fato da graduação do fluxo ser dada
pelo contraste e não pela velocidade (Figura 6).


Figura 6: Ultra-sonografia e angio-RM de carótida. O estudo ultra-sonográfico
permite a caracterização precisa de placas de ateroma e também a estimativa
do grau de estenose vascular. Entretanto, a angio-RM permite a estimativa mais
fidedigna em casos de estenose severa. Observe o estreitamento luminal da
ACIE determinado por placa de ateroma.




O estudo da parede vascular e da placa de ateroma quanto ao predomínio dos seus
componentes gorduroso, de fibrose ou calcificação, assim como a caracterização de sua superfície
é de grande valia para o cirurgião vascular, uma vez que as placas heterogêneas têm maior risco
de embolização arterio-arterial. Esta caracterização, no entanto, não é possível pela angiografia
digital. A ultra-sonografia com Doppler colorido avalia a espessura da parede e a heterogeneidade
das placas, mas a presença de calcificação pode constituir um fator limitante nas placas localizadas
na parede anterior dos vasos, devido à sombra acústica por elas causadas, que impede a
amostragem de velocidade na região. Além disso, a sensibilidade para a detecção de úlceras é
baixa, menor que 60%. A TC avalia bem as placas calcificadas e com estudo direcionado, permite
também a caracterização de gordura/fibrose (Figura 7). A RM, com suas imagens ponderadas em
T1 e T2, também permite a avaliação de hemorragia intra-placa.
Figura 7: Angio-TC carótidas. A
angio-TC é mais um método
disponível para o estudo da
bifurcação carotídea e constitue a
melhor opção para a análise
fidedigna do grau de estenose
quando existem placas calcificadas
extensas que dificultam o estudo
ultra-sonográfico e que também são
subestimadas na angio-RM. A TC
permite a caracterização do material
que constitui a placa, além de
oferecer no plano axial a melhor análise do grau de estenose.

No estudo pós-operatório, o stent causa artefatos lineares na TC que dificultam a avaliação
da parede, isso acontece em menor grau na RM. É conveniente ressaltar que a maioria dos stents
atuais é compatível com o campo magnético da RM.
Os estudos de TC e RM permitem a avaliação detalhada da circulação arterial intra e
extracraniana com suas diversas aplicações. Atualmente dispomos também da possibilidade de
estudas a microcirculação intracraniana através de exames de perfusão cerebral. Esta técnica é
bastante recente e ainda necessita de aprimoramentos, entretanto, já está estabelecida sua
aplicação para os casos de estenose intra ou extracraniana quando se pretende estudar a
repercussão da estenose sobre a perfusão cerebral. Desta forma, é possível comparar a perfusão
de diferentes regiões do encéfalo e através dos mapas obtidos é possível estimar diferentes
informações sobre o tempo de chegada e de passagem do contraste paramagnético, bem como o
volume sanguíneo cerebral e o fluxo sanguíneo cerebral. Estes mapas obtidos são
semiquantitativos e são obtidos a partir da comparação da passagem dinâmica do agente de
contraste paramagnético.
