CCE1122_EX_A3_201704062896_V1



 TEORIA DAS ESTRUTURAS II 3a aula
 Lupa
PPT

MP3


Exercício: CCE1122_EX_A3_201704062896_V1 01/04/2019 (Finaliz.)
Aluno(a): ADANS WELBERT DE OLIVEIRA 2019.1 - F
Disciplina: CCE1122 - TEORIA DAS ESTRUTURAS II 201704062896

 1a Questão

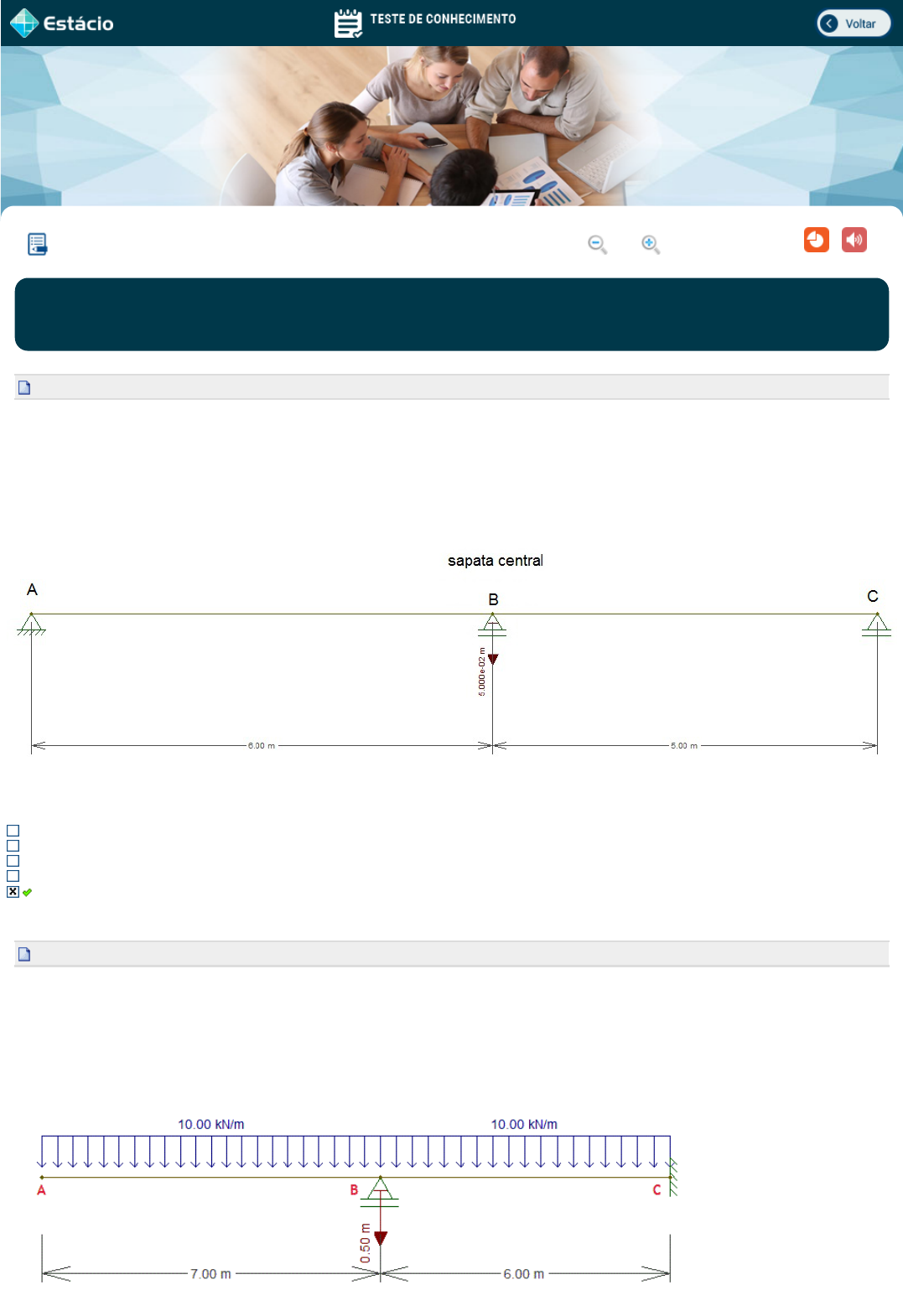

A sapata central de uma viga de concreto armado com dois vãos (6m e 5m), apoiada em três sapatas, sofreu um recalque de 5 cm.
Considere que o problema foi modelado como representado na figura abaixo, considerando o momento de inércia da seção igual a
0.002 m4 e o módulo de elasticidade de 23000000 kN/m2.
Determine o valor do esforço cortante (em módulo) imposto no trecho BC por conta do recalque no apoio central.
230,00kN
84,33 kN
38,33 kN
115,00 kN
 46,00 kN


 2a Questão
Calcular a reação de apoio em C devido ao recalque no apoio B, no valor de 0,5 m vertical para baixo, conforme a
figura abaixo.
Dados:
E = 100000 MPa
Seção da viga = 400mm x 800mm (b x h)
 VC = 11828,10 kN
VC = 11528,10 kN
VC = 11728,10 kN
VC = 11428,10 kN
VC = 11628,10 kN


Explicação:
usar 5 casas decimais


 3a Questão
A sapata central de uma viga de concreto armado com dois vãos (6m e 5m), apoiada em três sapatas, sofreu um recalque de 5 cm.
Considere que o problema foi modelado como representado na figura abaixo, considerando o momento de inércia da seção igual a
0.002 m4 e o módulo de elasticidade de 23000000 kN/m2.
Determine o valor do momento fletor no apoio central
115,00 kNm
38,33 kNm
 230,00 kNm
84,33 kNm
46,00 kNm


 4a Questão
Calcular a reação de apoio em VB, devido ao recalque nos apoios abaixo e a temperatura, conforme mostra a
figura abaixo.
Dados:
E = 100000 MPa
Seção da viga = 500mm x 800mm (b x h)
VB = 9613.87 kN para baixo
 VB = 9513.87 kN para baixo
VB = 9713.87 kN para baixo
VB = 9413.87 kN para baixo
VB = 9313.87 kN para baixo


Explicação:
usar 5 casas decimais


 5a Questão
Calcular o momento fletor no apoio B devido ao recalque no mesmo, no valor de 0,1 m vertical para baixo,
conforme a figura abaixo.
Dados:
E = 100000 MPa
Seção da viga = 400mm x 800mm (b x h)
MB = 17345,57 kNm
MB = 17285,57 kNm
 MB = 17245,57 kNm
MB = 17215,57 kNm
MB = 16285,57 kNm


Explicação:
Usar 5 casas decimais.


 6a Questão
A sapata extrema direita (apoio C) de uma viga de concreto armado com dois vãos (6m e 5m), apoiada em três sapatas, sofreu um
recalque de 5 cm.
Considere que o problema foi modelado como representado na figura abaixo, considerando o momento de inércia da seção igual a
0.002 m4 e o módulo de elasticidade de 23000000 kN/m2.
Determine o valor do esforço cortante (em módulo) imposto no trecho BC por conta do recalque no apoio C.
46,00 kN
 25,09 kN
113,25 kN
20,91 kN
13,45 kN


 7a Questão
A sapata central de uma viga de concreto armado com dois vãos (6m e 5m), apoiada em três sapatas, sofreu um recalque de 5 cm.
Considere que o problema foi modelado como representado na figura abaixo, considerando o momento de inércia da seção igual a
0.002 m4 e o módulo de elasticidade de 23000000 kN/m2.
Determine o valor da reação de apoio na sapata que sofreu o recalque.
175,33 kN
 84.33 Kn
46,00 kN
230 kN
38,33 kN


 8a Questão
Calcular a reaçao de apoio no apoio B devido ao recalque no mesmo, no valor de 0,5 m vertical para baixo,
conforme a figura abaixo.
Dados:
E = 100000 MPa
Seção da viga = 400mm x 800mm (b x h)
VB = 11798,10 kN
VB = 11398,10 kN
VB = 11598,10 kN
VB = 11498,10 kN
 VB = 11698,10 kN


Explicação:
Usar 5 casas decimais
