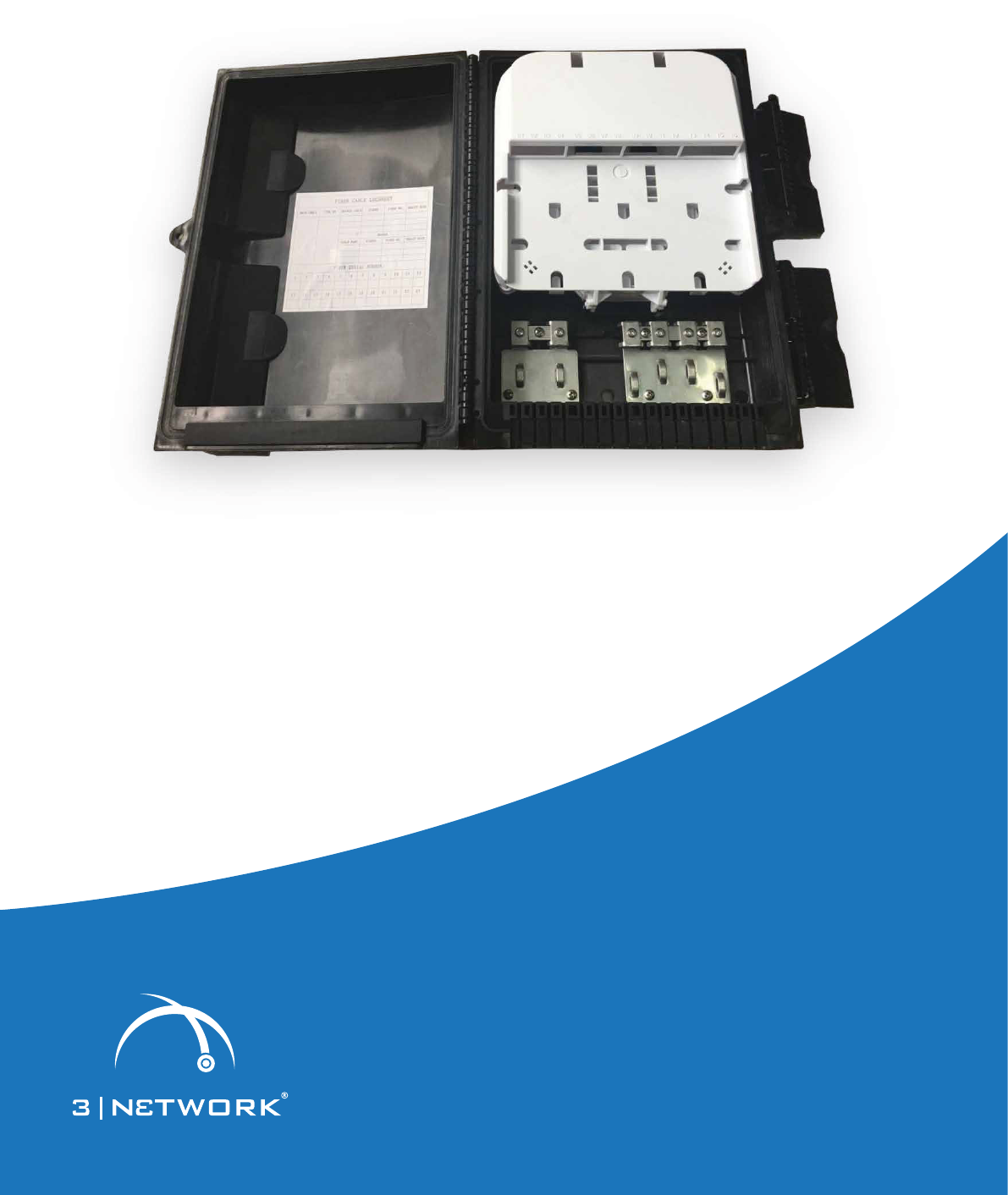

CAIXA DE ATENDIMENTO
CTO 16 PORTAS
MANUAL DE USUÁRIO
1. Verificar os itens que compõem a CAIXA DE ATENDIMENTO CTO 16 PORTAS 3NETWORK.
- Caixa de atendimento com uma bandeja para acomodação de splitter e uma bandeja
para acomodação de fusões;
- Protetores de emenda termocontráteis;
- Braçadeiras metálicas;
- Braçadeiras plásticas;
Opcionais:
- Bandeja para acomodação de até 20 fusões;
- Suporte para instalação em cordoalha;
- Suporte para instalação em poste.
2. Separar as ferramentas necessárias para o processo de instalação da CAIXA DE ATENDIMENTO
CTO 16 PORTAS 3NETWORK.
3. Iniciar instalação da CAIXA DE ATENDIMENTO CTO 16 PORTAS 3NETWORK conforme etapas
abaixo.
 3.1. Destrave as duas presilhas de pressão para abrir a tampa da caixa.
 3.2. Prepare a porta de entrada para a instalação do cabo principal removendo a peça plástica
 e a borracha que a mantém fechada.
CAIXA DE EMENDA TERMOCONTRÁTIL 96FO | MANUAL DE USUÁRIO
2
 3.3. Prepare o cabo principal:
 I. Retire a quantidade suficiente de capa externa para instalação na caixa.
 II. Corte os fios de aramida que envolvem os tubos de fibras com a tesoura
 kevlar.
 III. Separe o(s) tubo(s) loose de interesse.
 IV. Corte o(s) elemento(s) de tração deixando aproximadamente 5 cm para
 cada lado do cabo decapado.
 3.4. Insira os tubos loose na porta principal da caixa e, em seguida, insira a borra
 cha de vedação da porta de entrada nos cabos.
 3.5. Encaixe a borracha na porta da CAIXA DE ATENDIMENTO CTO 16 PORTAS
 3NETWORK.
 3.6. Enquanto estiver inserindo a borracha com os cabos na porta principal,
 afrouxe os parafusos da base metálica e acomode então os elementos de tração
 dos cabos. Em seguida, aperte os parafusos com o auxílio de uma chave philips. Se
 necessário, corte o excesso dos elementos de tração para que ele não interfira na
 acomodação dos tubos loose. Em seguida coloque uma braçadeira metálica em
 cada cabo e aperte até ficar bem firme.

 3.5. Acomode e fixe os tubos loose que não serão utilizados na derivação
 atrás das bandejas.
OBS: Para destravar as bandejas da caixa, pressioná-las para baixo e então puxá-las para
frente conforme indicação abaixo.
CAIXA DE EMENDA TERMOCONTRÁTIL 96FO | MANUAL DE USUÁRIO
3
4
CAIXA DE EMENDA TERMOCONTRÁTIL 96FO | MANUAL DE USUÁRIO

 3.7. Ajuste as fibras que serão utilizadas na bandeja que acomoda fusões.
 Opcional: Para uma melhor fixação das fibras, colocar fita isolante na ponta dos
 tubos loose antes de prendê-los com as braçadeiras plásticas na bandeja.
 (Verificar imagem do passo 12)
 3.8. Caso sejam necessárias derivações, repita os passos 1 a 8 na porta para 4
 cabos de derivação.
 3.9. Caso não sejam necessárias mais derivações, encaixe os acopladores na
 bandeja que acomoda os splitters.
 3.10. Acomode o(s) splitter(s) na bandeja e conecte-o(s) nos acopladores.
5
CAIXA DE EMENDA TERMOCONTRÁTIL 96FO | MANUAL DE USUÁRIO
 3.11. Realize as fusões necessárias e acomode-as na bandeja traseira.
 Para facilitar a acomodação, coloque primeiramente os protetores de emenda
 no nível inferior da borracha (10 espaços) e só depois no nível superior da borra-
 cha (10 espaços).

 3.12. Caso seja preciso passar a fibra de uma bandeja para a outra, utilize o tubo
 de transporte que acompanha a caixa para garantir que a fibra não quebre ou
 atenue conforme imagem abaixo.
6
CAIXA DE EMENDA TERMOCONTRÁTIL 96FO | MANUAL DE USUÁRIO
 3.13. Prepare os cabos drop flat para atendimento ao cliente:
 I. Faça a conectorização utilizando CONECTOR DE CAMPO antes de insta-
 lar o cabo drop flat na CAIXA DE ATENDIMENTO CTO 16 PORTAS
 3NETWORK.
 II. Após conectorizados, encaixe os conectores de campo nos acopladores
 anteriormente acomodados na bandeja.
 III. Acomode os cabos drop flat nas ranhuras presentes na estrutura da
 caixa e certifique-se de que o cabo flat foi até o fundo do encaixe.
 3.14. Feche a tampa e pressione as presilhas para que a CAIXA DE ATENDIMENTO
 CTO 16 PORTAS 3NETWORK fique bem vedada

7
CAIXA DE EMENDA TERMOCONTRÁTIL 96FO | MANUAL DE USUÁRIO
