PROVA INDIVIDUAL – permitido o uso de: caneta, lápis/ lapiseira/borracha e calculadora científica

CELULARES (e quaisquer aparelhos de mídia digital) devem permanecer desligados e guardados durante a prova.

INDIQUEM AS HIPÓTESES, CONSIDERAÇÕES, SIMPLIFICAÇÕES ADOTADAS, BEM COMO O
DESENVOLVIMENTO DAS QUESTÕES. RESPOSTAS A CANETA.

INIDICAR O NOME EM TODAS AS FOLHAS.


1) (Valor = 1,0) Explique como foi realizada a medição da vazão no experimento de calibração do tubo de Venturi na
aula de laboratório?

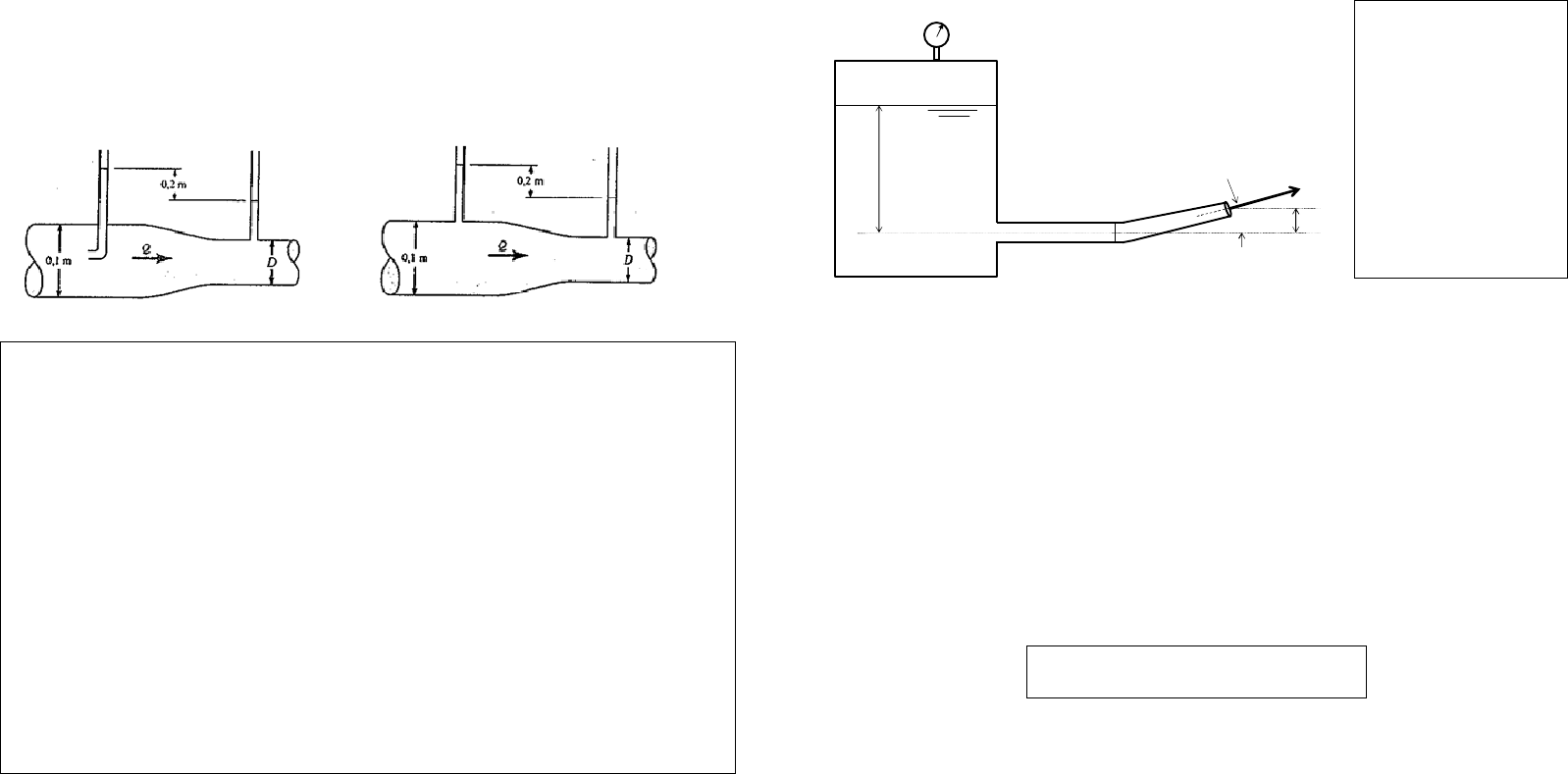

2) (Valor=1,0) Nas figuras (a) e (b) as dimensões das tubulações são idênticas. Considerando os dispositivos
instalados (piezômetros e Pitot) e as leituras nos mesmos, em qual das duas tubulações (Fig (a) ou Fig (b)) a vazão é
maior? Justifique.

Figura (a) Figura (b)

Resposta:

Figura___

Justificativa:























3) (Valor = 5,0) Um reservatório de nível constante alimenta uma tubulação, que libera um jato livre conforme
esquema apresentado na figura. Considere que a superfície do reservatório está submetida a uma pressão efetiva
p1=200 kPa, que o líquido tem peso específico de 8800 N/m³; que o peso do líquido entre as seções (2) e (3) é de
100 N, que o peso da tubulação pode ser desprezado e que o fluido é ideal.
Avalie:
a) a vazão liberada pela tubulação;
b) a pressão na seção (2);
c) a força do líquido sobre a tubulação curva (trecho entre as seções 2 e 3).
20°
p1
Líquido
Gás
8m
1,5 m
(2)
(3)
D(3) = 6 cm
D(2) = 10cm

RESPOSTAS:

a) Q = ____________

b) p2 = ____________

c) Fx = _________________
Sentido: ( ) ®
 ( ) ¬

Fy = __________________
Sentido: ( ) ­
 ( ) ¯






4) (Valor = 1,0) Para cada uma das seguintes situações indique, para o projeto de modelos físicos, quais números
são geralmente considerados significantes: número de Reynolds (Re), número de Froude (Fr) e número de Mach
(Ma). A resposta pode ser um número ou uma combinação deles.

a) Escoamento de um líquido em uma tubulação:_____________________________________________________

b) Escoamento de um gás a alta velocidade em uma tubulação:_________________________________________

c) Escoamento sobre um vertedouro:_______________________________________________________________

d) Análise do arrasto em um submarino a 30 m de profundidade:_________________________________________


5) (Valor = 2,0) Deve ser construído o modelo de um vertedouro que está projetado para ser implantado em uma
barragem em um rio. O valor da vazão volumétrica do rio considerada no projeto é de 1700 m³/s e a máxima vazão
disponível no laboratório onde o modelo será construído é de 170 litros/s. a) Qual é a escala do maior modelo que
poderá ser construído? b) Para essas condições, qual a relação entre velocidades em modelo e protótipo?
RESPOSTAS:
a) Lm/Lp = ___________b)Vm/Vp = ______________
