CENTRO DE CIÊNCIAS EXATAS E TECNOLÓGICAS – C.C.E.T.

 1ª Lista de exercícios Disponilizada: 21/09/2015

 Entrega: “dia da Prova”
CURSO:
Aluno (a): ___________________________________________________________
Série: Turma: Turno:
Disciplina: Código:
Professor:

- A Lista deve ser realizada à tinta; vedado o uso de lápis e serão desconsideradas as respostas sem
os devidos cálculos especificados.

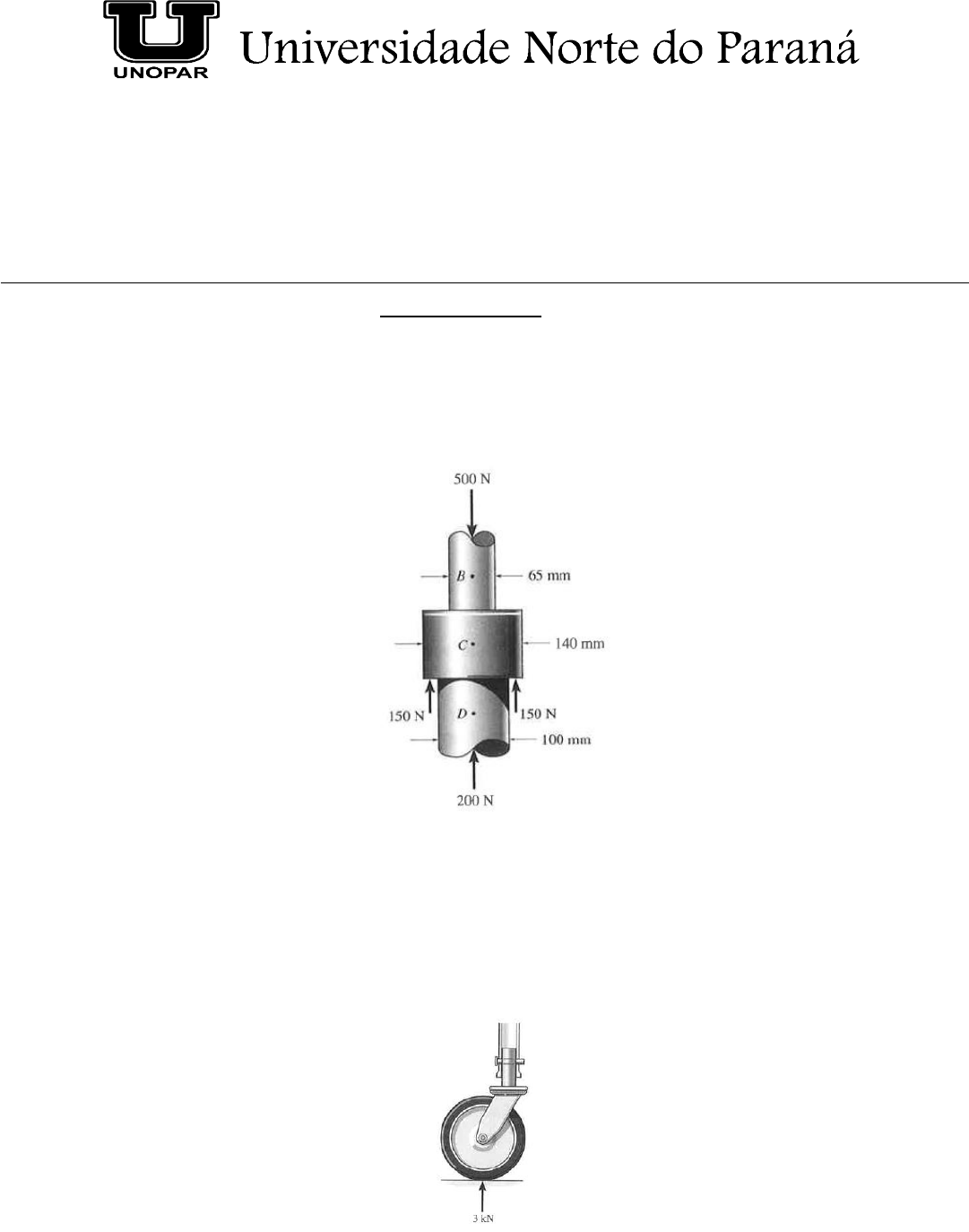

(Questão 1 –) O mancal de encosto está submetido às cargas mostradas. Determinar a
tensão normal média desenvolvida nas seções transversais que passam pelos pontos B,
C e D. Fazer o desenho esquemático dos resultados para um elemento de volume
infinitesimal localizado em cada seção.

Figura 1 – Questão
(Questão 2 –) A roda de apoio em um andaime é mantida em posição na perna por meio
de um pino. Supondo que a roda esteja submetida a uma força normal de 3 kN,
determine o diâmetro do pino sabendo que a tensão de cisalhamento média de ruptura
seja 225 MPa e que o Fator de Segurança 1,8. Despreze o atrito entre a perna interna do
andaime e o tubo usado na roda.

Figura 2 – Questão 2
(Questão 3 – ) Considere o caixote de 75kg mostrado no diagrama da figura. Esse
caixote se encontrava entre dois edifícios e agora está sendo carregado em um
caminhão, que irá removê-lo. O caixote é sustentado por um cabo vertical, que está
fixado em A a duas cordas que passam por roldanas presas aos edifícios em B e C.
Deseja-se determinar a tração em cada uma das cordas AB e AC. Sabendo que os
diâmetros das cordas BA e AC são 25 mm e 35 mm, respectivamente, determine as
tensões aplicadas em cada uma das cordas.


Figura 3 – Questão 3

(Questão 4 – ) Numa operação de descarregamento de um navio, um automóvel de
15750N é sustentado por um cabo. Uma corda é amarrada ao cabo em A e puxada para
centrar o automóvel para a posição desejada. O ângulo entre o cabo e a vertical é de 2º,
enquanto o ângulo entre a corda e a horizontal é de 30º. Qual a tração na corda?
Supondo que a corda tenha um diâmetro de 20 mm, determine a tensão normal média
aplicada na corda.

Figura 4 – Questão 4

(Questão 5 – ) O bloco da Figura 5 está submetido a uma força de compressão axial de
500 N na tampa superior. Supondo que as tampas superior e inferior distribuam a carga
uniformemente por todo o bloco, determine as tensões normal e de cisalhamento médias
ao longo da seção a-a.

Figura 5 – Questão 5

(Questão 6 – ) A barra mostrada na figura abaixo tem seção transversal quadrada para a
qual a profundidade e a largura são de 40 mm. Supondo que seja aplicada uma força
axial de 800 N ao longo do eixo do centroide da área da seção transversal da barra,
determinar a tensão normal média e a tensão de cisalhamento média que atuam sobre o
material (a) no plano da seção a-a e (b) no plano da seção b-b.


Figura 6 – Questão 6


Sugestão de Estudo.

Exercícios do Livro Texto “Resistência dos Materiais”; R.C. Hibbeler,
7ª edição:

1.34; 1.35; 1.36; 1.38; 1.39; 1.40; 1.41; 1.42; 1.43; 1.44; 1.45; 1.46; 1.48;
1.55; 1.56; 1.57; 1.81; 1.86; 1.88; 1.89; 1.90; 1.91; 1.93; 1.112 e 1.115.
