Lista de Exercícios 6

Circuito e Corrente Contínua

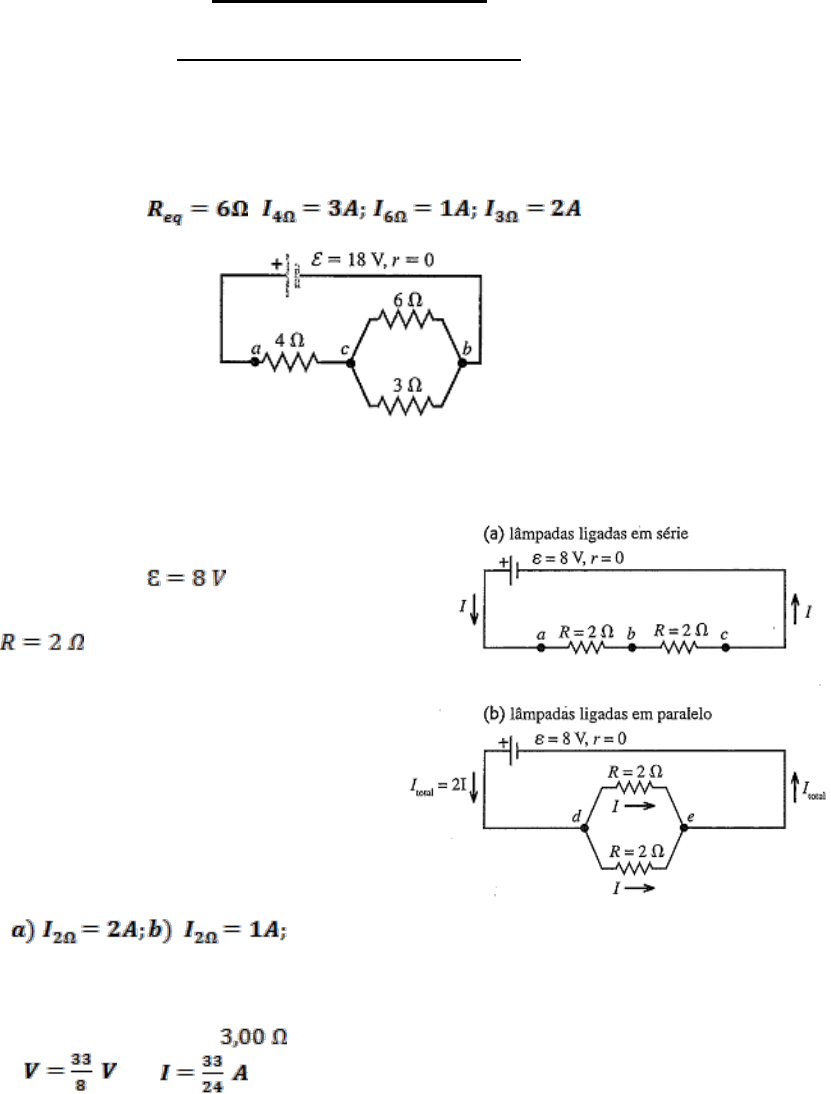

1. (Resistência Equivalente) Calcule a resistência equivalente do circuito abaixo e
encontre a corrente que passa em cada resistor. A fonte de fem possui resistência interna
desprezível. (Respostas: ; ).






2. (Ligação em série versus ligação em paralelo)
Duas lâmpadas idênticas devem ser conectadas
a uma fonte com fem e resistência
interna desprezível. Cada lâmpada possui
resistência . Calcule a corrente que
passa em cada lâmpada e a potência fornecida
a cada lâmpada e o circuito todo, supondo que
as lâmpadas sejam ligadas a) em série e b) em
paralelo. c) Suponha que uma das lâmpadas se
queime, ou seja, seu filamento fica interrompido
e a corrente não pode mais fluir por ele. O que
ocorre com a outra lâmpada, no caso da ligação
em série? E no caso da ligação em paralelo?
(Respostas: )

3. (Associação de resistores) Considere o circuito mostrado na figura ao lado. (a)
Encontre a tensão no resistor de . (b) Encontre a corrente no mesmo resistor.
(Resposta. a) ; b) )






4. Na Figura abaixo, a corrente na resistência 6 é i6=1,4A e as resistências são
R1=R2=R3=2, R4=16, R5=8 e R6=4. Qual é a f.e.m da fonte ideal? (Resposta:
48,3V)


5. Na figura ao lado as fontes ideais têm forças eletromotrizes e e os
resistores têm resistências e . Determine (a) a corrente no circuito;
(b) a potência dissipada no resistor 2; (d) a potência fornecida pela fonte 1; (e) a potência
fornecida pla fonte 2. (f) A fonte 1 está fornecendo ou recebendo energia? (g) A fonte 2
está fornecendo ou recebendo energia? (Respostas: a) ; b) ; c) ; d)
; e) ; f) fornecendo; g) recebendo).





6. A figura mostra um circuito com mais de uma malha formado por uma fonte ideal e
quatro resistências com os seguintes valores: R1= 20 Ω, R2= 20 Ω, R3= 30 Ω, R4= 8,0 Ω,
ε= 12 V. Qual é a corrente na fonte? (Resposta: 0,30 A)

7. Uma pilha comum de lanterna pode fornecer uma energia da ordem de antes
de se esgotar. (a) Se uma pilha custa , quanto custa manter acesa uma lâmpada
de durante usando pilhas? (b) Quanto custa manter acessa a mesma
lâmpada usando a eletricidade da tomada se o preço da energia elétrica é por
quilowatt-hora? (Resposta. (a) $ 320; (b) $0,048)




8. Determine a resistência equivalente entre os pontos A e B. Se a diferença de potencial
entre A e B é de , determine a corrente e a diferença de potencial no resistor de .
(Resposta. I=55/44 A; V=10 V)








9. A figura mostra um circuito cujos elementos têm os seguintes valores:


As três fontes são ideais. Determine o sentido das correntes nos três ramos.


10. O circuito indicado na figura ao lado contem dois resistores e duas baterias, cada uma
delas com uma fem e uma resistência interna. Calcule (a) a corrente no circuito, (b) a
diferença de potencial Vab e (c) a potência de cada fem.


11. (Carga um capacitor) Um resistor com resistência de 10 MΩ é conectado em série
com um capacitor cuja capacitância é de 1,0 F e com uma bateria de fem igual a 12,0 V.
Antes de a chave ser fechada no instante t = 0, o capacitor está descarregado. a) Qual é
a constante de tempo? b) Qual é a fração da carga final que está sobre a das placas
quando t = 46 s? c) qual é a fração de corrente inicial que permanece quando t = 46 s?
(Respostas: t = 10 s; 0,99; 0,010)





12. (Descarga um capacitor) O resistor e o capacitor do exercício anterior são conectados
novamente, como indica a figura abaixo. Antes de a chave ser fechada, o capacitor foi
carregado com uma carga igual a 5,0 C. A seguir a chave é fechada no instante t = 0 s e
o capacitor começa a se descarregar. a. Em que instante a carga do capacitor é igual a
0,50 mC? B. Qual é a corrente neste instante?



13. Um resistor de 15 K e um capacitor de 20 F são ligados em série, e uma ddp de
12V é aplicada bruscamente ao conjunto. (a) Calcule a constante de tempo do circuito. (b)
Determine a carga do capacitor após 150ms; (c) Determine a corrente após 300ms.
(Respostas: a) 0,3s; b) 9,44.10-5C; c)2,94.10-4ª)


IMPORTANTE: As questões das Listas de Exercícios foram retiradas das referências
bibliográficas abaixo. As listas não substituem os livros-texto.

HALLIDAY, D.; RESNICK, R.; WALKER, J. Fundamentos de Física: Eletromagnetismo. 8 ed. Rio
de Janeiro: LTC, 2009.
JEWETT JR, J. W.; SERWAY, R. A. Física para cientistas e engenheiros: Eletricidade e magnetismo.
São Paulo: Cengage Learning, 2011.
TIPLER, P. A. Física para Cientistas e Engenheiros. Vol. 3. Rio de Janeiro: LTC, 2008.
YOUNG, H. D; FREEDMAN, R. A. Física III: Eletromagnetismo. 12 ed. São Paulo: Addison
Wesley, 2009.
