Física III Professor Hans
 Aula 7: Geradores, Receptores, Leis de Kirchhoff, Carga de um Capacitor - Teoria

Geradores Elétricos
São dispositivos destinados a manter uma diferença de
potencial entre os dois pontos aos quais estão ligados; têm
como função básica aumentar a energia potencial das
cargas que os atravessam. Exemplos: baterias e pilhas.

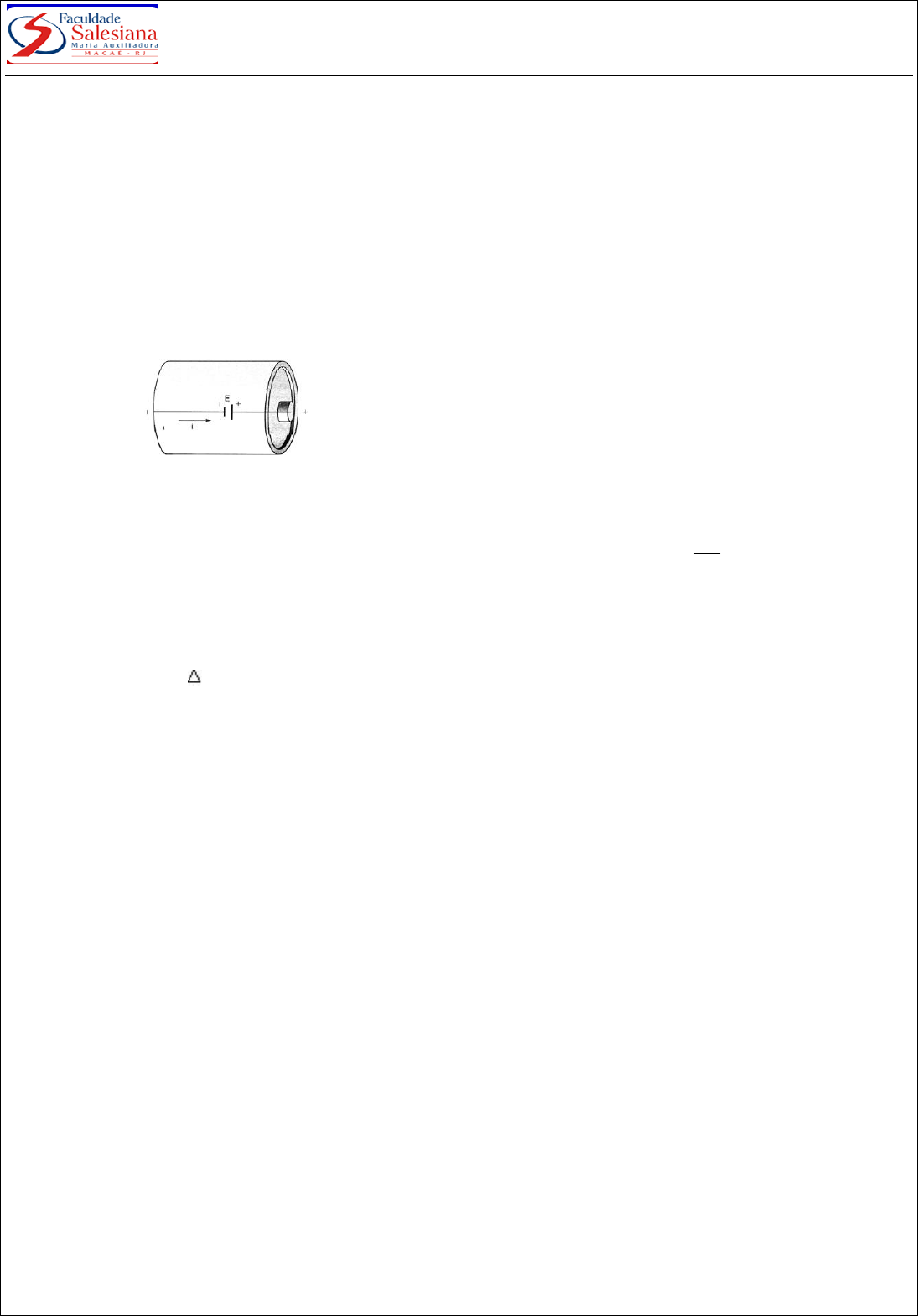

Numa pilha, por exemplo, a energia resultante das reações
químicas que acontecem no seu interior é utilizada para a
realização de um trabalho sobre as cargas, fazendo que
elas adquiram um potencial maior e, consequentemente, a
capacidade de fornecer energia elétrica. Assim, Gerador é
um aparelho no qual a energia química, mecânica, solar,
ou de outra natureza qualquer é transformada em energia
elétrica.


Força Eletromotriz do Gerador (fem)
A chamada fem de um gerador, na verdade, não é uma
força, e sim uma diferença de potencial que o gerador
poderia fornecer se não houvesse perdas dentro do próprio
gerador. Como essas perdas são inevitáveis, pois o gerador
também oferece uma resistência à passagem da corrente, a
diferença de potencial fornecida é sempre menor do que
aquela originária do trabalho do gerador. A fem é dada
pelo quociente entre o trabalho (W) realizado para
transportar uma carga Q de um polo a outro de um
gerador. A sua unidade, no SI, é o volt.

 Equação do gerador – A diferença de potencial (ΔV) que
o gerador fornece nos seus terminais é igual à sua força
eletromotriz (ε) menos a diferença de potencial
correspondente ao produto ri:

ΔV = ε - ri

Se a resistência interna do gerador é nula (r = 0), o
gerador é chamado de gerador ideal, pois não dissipa
energia. Nesse caso (que não ocorre na prática), a ddp
entre seus terminais é igual à sua força eletromotriz:

r = 0 → ΔV = ε

Se i = 0, também teremos ΔV = ε. Nesse caso, dizemos
que o gerador está em circuito aberto.

Balanço Energético – Nem toda a energia elétrica que o
gerador desenvolve é entregue ao circuito externo, pois
uma parte é “consumida” no circuito interno, sendo
dissipada sob forma de calor.

Potência no Gerador
Quando o gerador é ligado a um circuito, começa a
fluir uma corrente nele, pois a finalidade do gerador é
manter uma diferença de potencial ΔV. A potência útil do
gerador é definida pelo produto da diferença de potencial
lançada no circuito pela corrente que flui nele.
PU = ΔV.i

O gerador real também possui uma resistência elétrica
e ela é uma fonte de dissipação, por isso além de uma
potência útil, também teremos uma dissipada. Ela é
definida a seguir.
Pd = r.i2

 A soma da potência útil com a dissipada no circuito
dará a potência total do gerador que é definida pelo
produto da força eletromotriz pela corrente elétrica.
Pt = ε.i

Rendimento no Gerador
Define-se rendimento como sendo a razão entre o que
está sendo usado pelo total fornecido para essa utilização.
Aplicando essa idéia a um gerador teremos que o
rendimento do mesmo é definido como sendo a potência
útil dividida pela total.
U
t
P
P
η =

Para um gerador real, o valor esperado para o
rendimento está no intervalo maior que zero e menor que
um. Não pode ser igual a zero, pois este rendimento indica
que o gerador está com defeito e não pode ser igual a um,
pois desse modo ele seria um gerador ideal, ou seja, com
resistência interna igual a zero. É muito comum
multiplicarmos o valor do rendimento por cem, pois desse
modo teremos o resultado percentual do rendimento.

Receptores Elétricos
Os receptores elétricos são muito comuns no nosso
dia-a-dia. Definem-se receptores elétricos como qualquer
dispositivo que transforma energia elétrica em energia
não-elétrica que não seja exclusivamente em energia
térmica, pois os dispositivos que transformam e energia
elétrica totalmente em energia térmica são definidos como
resistores.
Um bom exemplo de receptor elétrico é o motor
elétrico, como ventiladores, liquidificadores e batedeiras.
Quando recebem energia elétrica, esses motores a
transformam em energia mecânica que pode ser observada
no giro desses aparelhos. Quando ligamos um desses
aparelhos anteriormente citados a uma fonte de energia
elétrica, observamos que essa energia é transformada em
energia mecânica de rotação. Quando você usa, por
exemplo, um liquidificador para fazer uma vitamina, ele
também se aquece. Isso ocorre por que a energia elétrica
consumida pelo aparelho é dividida. Parte dela vai para o
funcionamento e outra parte se perde em forma de
dissipação devido à resistência dos enrolamentos e nos
contatos.


Símbolo e Equação Característica
Para o funcionamento do receptor se estabelece uma
diferença de potencial (ddp) ΔV entre os seus terminais,
parte dela é queda ôhmica devido a resistências internas do
aparelho (r’), e outra parte é devido ao funcionamento
mecânico. A parte da ddp devido ao funcionamento
mecânico é uma ddp útil e é denominada como força
contra-eletromotriz (fcem) simbolizada por ε'. Um
receptor em um esquema de um circuito é representado da
seguinte forma:

Pela figura anterior, observe que há uma semelhança
entre o símbolo do gerador com o símbolo do receptor,
mas no receptor, a corrente vai do pólo positivo para o
negativo da bateria enquanto no gerador ocorre o
contrário. Isso é natural, pois o gerador é quem está
criando a corrente elétrica enquanto o receptor apenas a
recebe.
Quanto a ddp fornecida ao mesmo, parte dela vai para o
funcionamento, e outra parte para os elementos
dissipativos. Portanto, a equação característica fica:

ΔV = ε’ + r’i

Potência e Rendimento no Receptor
A figura abaixo representa um esquema de um gerador
ligado diretamente a um receptor. Apesar dos símbolos dos
dois elementos serem muito semelhantes, o gerador é o
que apresenta maior força eletromotriz e a corrente nele
flui do pólo negativo para o pólo positivo.
 2


Quando ligamos um receptor a um gerador, não é
difícil perceber que a potência útil do gerador, que é
aquela que ele lança para o circuito, na verdade será a
potencia total do receptor elétrico. Ao receber essa
potência total, o receptor aproveita parte dela para o seu
funcionamento normal e essa potência é denominada como
potência útil e outra parte é dissipada, e logicamente ela é
denominada como potência dissipada. Valem as equações
abaixo.

Receptor
Pt = Pu + Pd
Pt = ΔV.i
Pu = E’.i
Pd = r’.i²
Podemos definir o rendimento no receptor como sendo:

U
t
P
P
η =
É importante assinalar que não existem receptores com
rendimento igual a um, ou seja, cem por cento. Em uma
situação dessas teríamos toda a energia fornecida a ele
sendo usada para o seu funcionamento e nada estaria sendo
dissipado. Essa situação é fisicamente impossível, pois
sempre haverá uma parcela da energia sendo dissipada.

Leis de Kirchhoff
 Estudaremos agora circuitos elétricos mais complexos,
como por exemplo circuitos com mais de uma fonte e
resistores em série e paralelo. Para isso inicialmente,
definimos dois termos importantes, nó e malha:
Ramo de um circuito: é um componente isolado tal como
um resistor ou uma fonte. Este termo também é usado para
um grupo de componentes sujeitos a mesma corrente.
Junção: é um ponto de conexão entre 2 ramos.
Nó: é um ponto de conexão entre três ou mais ramos.
Circuito fechado: é qualquer caminho fechado num
circuito.
Malha: é qualquer caminho condutor fechado.

Por exemplo, os pontos b e e são nós, mas a, c, d e f não
são, veja a figura acima. As malhas possíveis neste circuito
são as trajetórias fechadas definidas pelos pontos: abef,
acdf e bcde.

Lei da Corrente de Kirchhoff
A soma algébrica de todas as correntes queentram num
nó é nula.
0n
n
i =∑

1 2 3 4 0i i i i− − + + =
 Este princípio é conhecido por Primeira Lei de
Kirchhoff ou lei dos nós. Ele é uma conseqüência da
conservação da carga total existente no circuito. Isto é uma
confirmação de que não há acumulação de cargas nos nós.

Lei da Tensão de Kirchhoff
A soma algébrica de todas as tensões tomadas num
sentido determinado (horário ou anti-horário), em torno
de um circuito fechado é nula.


1 2 3 0E E E E− − − =

Carga no Capacitor Suponha agora que o capacitor está plenamente
carregado sob a diferença de potencial da bateria. Num
novo instante t = 0 a chave S é girada de a para b de modo
que o capacitor C possa descarregar através do resistor R.
O capacitor de capacitância C na figura está
inicialmente descarregado.

A carga no capacitor é dada por:
0( ) .
t
RCq t q e
−=
onde q0 = C.ε é a carga inicial do capacitor.
Para carregá-lo, giramos a chave S de modo que ela
faça contato no ponto a, colocando uma bateria ideal de
fem ε num circuito série RC com o capacitor e uma
resistência R. Quando a chave S é fechada em a, o
capacitor C é carregado através do resistor R. Quando a
chave é posteriormente fechada em b, o capacitor
descarrega através de R.
A constante de tempo capacitiva RC governa o
processo de descarga bem como o processo de carga. No
instante T = RC a carga do capacitor está reduzida
a 1. .C e− , equivalente a 37% de sua carga inicial. ε
A corrente durante a descarga é obtida derivando-
se a equação anterior e vale A carga no capacitor é:
 3
( ) . .(1 )
t
RCq t C eε −= − 0( ) .
t
RCi e
−= −i t

O sinal negativo mostra que a corrente de descarga
tem o sentido oposto ao da corrente de carga, como era de
se esperar.
Derivando em relação ao tempo a corrente elétrica é
dada por:
 .
t
RCi e
R
ε −⎛ ⎞= ⎜ ⎟⎝ ⎠ A carga diminui exponencialmente com o tempo, tendendo a zero quando o tempo vai a infinito.
 Podemos medir q(t) experimentalmente medindo uma
grandeza proporcional a ela, a saber, Vc, a diferença de
potencial através do capacitor.
.(1 )
t
RCVc eε −Δ = −
Analogamente, podemos medir i(t) através de Vr que é
a diferença de potencial através do resistor.
.
t
RCVr eε −Δ = E a corrente também cai exponencialmente para zero.

A Constante de Tempo

O produto RC tem dimensão de tempo (porque o
expoente naquelas equações deve ser adimensional). RC é
chamado de constante de tempo capacitiva do circuito e é
representada pelo símbolo T. Ela é igual ao tempo
necessário para que a carga do capacitor atinja uma fração
 ou aproximadamente 63% de seu valor final (de
equilíbrio).
11 e−−
 O gráfico da equação abaixo que reflete o crescimento da
carga do capacitor da figura abaixo.

 O gráfico da equação abaixo reflete o decréscimo da
corrente de carga no circuito.
