NOTAS DE AULA 1
RESISTÊNCIA DOS MATERIAIS – RESISTÊNCIA À FLEXÃO – DIAGRAMAS DE
FORÇA NORMAL, FORÇA CORTANTE E MOMENTO FLETOR

APLICAÇÃO DOS DIAGRAMAS (GRÁFICOS)
Utilizados para determinar o esforço agindo em qualquer trecho da estrutura.

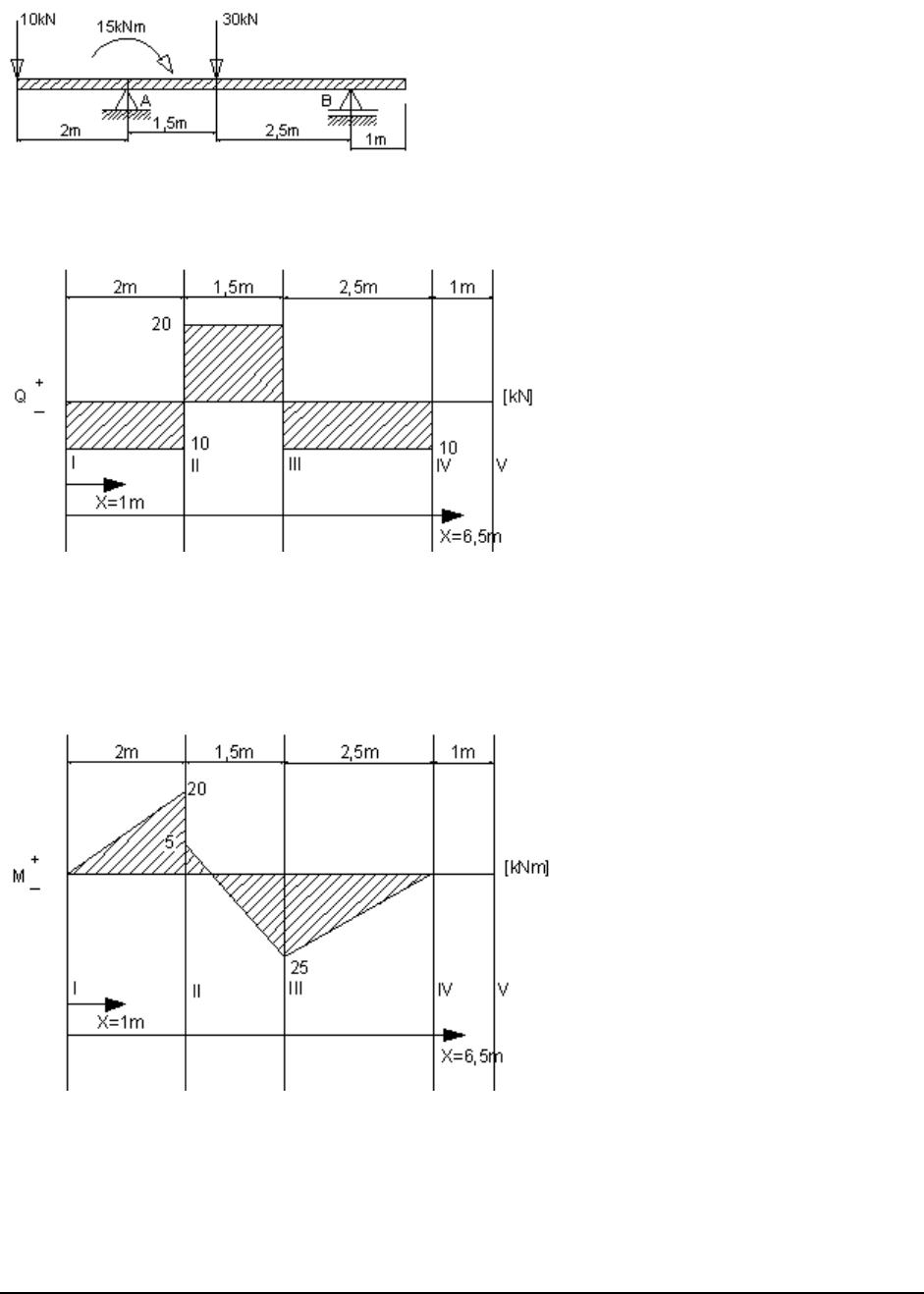

Exemplo:

Após a construção dos diagramas de força cortante e momento fletor, podemos obter as
seguintes informações, por exemplo:

Força cortante


A 1m do início da estrutura (X=1m), a força cortante resultante é de 10kN.
A 6,5m do início da estrutura (X=6,5m), a força cortante resultante é nula.
A máxima força cortante resultante ocorre entre as secções II e III, com valor de 20kN.


Momento fletor

A 1m do início da estrutura (X=1m), o momento resultante é de 10kNm.
A 6,5m do início da estrutura (X=6,5m), o momento resultante é nulo.
O máximo momento resultante ocorre na secção III, com valor de 25kNm.
Utilizar o máximo momento para dimensionamento da estrutura para resistir à flexão.




NOTAS DE AULA 2

RESISTÊNCIA À FLEXÃO

Depende do material e secção transversal da viga / estrutura.


Exemplo:

2 2
3 3
X X
3 x 8 8 x 3
W = = 32 cm , W = = 12 cm (W: Módulo de resistência)
6 6

A primeira situação de aplicação de força apresentará maior resistência à flexão.


Para calcular o W (módulo de resistência) e J ou I (momento de inércia),
utilizamos valores tabelados ou fórmulas já definidas para secções transversais
mais comuns, ou temos que calculá-los a partir do CG (centro de gravidade) da
secção transversal da estrutura, para secções transversais mais complexas.



NOTAS DE AULA 3

CENTRO DE GRAVIDADE (BARICENTRO ou CENTRÓIDE)
Todas as forças de mesma direção e sentindo atuando em uma determinada área podem ser
substituídas por uma única força equivalente F, agindo no baricentro desta área.

Os valores das coordenadas do baricentro, XG e YG, são calculados em relação à origem dos
eixos das coordenadas X-Y.



Posição das
coordenadas é em
relação a um dos
vértices de um
retângulo.





Posição das
coordenadas é em
relação a um dos
vértices de um
quadrado.



Posição das
coordenadas é em
relação ao vértice
do ângulo de 90
de um triângulo
retângulo.




Posição das
coordenadas é em
relação ao centro do
círculo.

MOMENTO DE INÉRCIA
O momento de inércia é muito importante no dimensionamento de elementos de construção,
pois através dos seus valores numéricos temos uma noção da resistência da estrutura.
Quanto maior o momento de inércia da secção transversal de uma estrutura, maior será a
resistência da estrutura.

Dimensionamento da secção transversal da viga (peça) para resistir à flexão:



Viga bi-apoiada com
esforços atuando na parte
superior
 Cálculo das reações
 nos apoios A e B
 Diagrama de Momento
 Fletor

Cálculo da Tensão admissível: adm = e / k, k: fator de segurança.
Dimensionamento do perfil: adm = M / W
M: Momento Fletor; W: Módulo de Resistência (depende da secção transversal do
perfil).
Valores de Wx e Wy podem variar; neste caso utilizar a pior condição, ou seja, o menor
dos W, a não ser que a viga já tenha a sua posição de apoio definida.
W: Quando o perfil é conhecido, este dado já está tabelado.


NOTAS DE AULA 4
Secção
Momento de Inércia
J
Módulo de
Resistência W








A flexão verifica-se em vigas, postes engastados, eixos, etc...























NOTAS DE AULA 5
CONSTRUÇÃO DE DIAGRAMAS DE FORÇA NORMAL, FORÇA CORTANTE E MOMENTO
FLETOR

Convenção de sinais para forças e momentos

Os diagramas (gráficos) permitem identificar o esforço resultante que está agindo em cada
secção transversal da viga (estrutura).

Para construção dos diagramas, adotamos os sinais indicados acima para forças e momentos,
bem como partimos da esquerda para a direita para cálculo do esforço resultante.
Portanto, a distância x = 0 no início (lado esquerdo) da estrutura.

Representação das resultantes no diagrama - convenção de sinais:

 Força normal +: parte superior (tração)
 Força normal -: parte inferior (compressão)

 Força cortante +: parte superior
 Força cortante -: parte inferior

 Momento fletor +: parte superior
 Momento fletor -: parte inferior

Ex: Diagrama de momento fletor



Exemplos de cálculo:

1) Construir os diagramas de momento fletor e força cortante da estrutura representada a seguir.

Convenção de sinais adotada:

a) Cálculo das reações nos apoios:


NOTAS DE AULA 6

RAx = 0, RAy = 30,7 kN, RBy = 58,7 kN
Nota: Caso, nos cálculos, alguma reação tenha como resultado um valor negativo, inverter o sentido da
força representada e trocar o sinal para positivo.

b) Definir secções para cálculo dos esforços resultantes, onde já existe algum esforço atuante ou início
ou fim da viga (estrutura) para início dos cálculos.


c) Cálculo dos esforços resultantes:


FORÇA NORMAL N

N = 0 em qualquer ponto da viga (estrutura). Não existe força normal atuante ao longo de toda a
estrutura.


FORÇA CORTANTE Q

Antes da secção I: não temos esforços agindo. Portanto Q = 0.

Secção I: x = 0, Q = -30,7kN


Entre secção I e II:
x = 0,5m, Q = -30,7kN
x = 1,0m, Q = -30,7kN
Q permanece constante = -30,7kN


Secção II: x = 1,5m, Q = -30,7 + 58,7 = 28kN

Entre secção II e III:
x = 2m, Q = 28kN
Q permanece constante = 28kN

NOTAS DE AULA 7


Secção III: x = 2,5m, Q = -30,7 + 58,7 – 10 = 18kN

Entre secção III e IV:
X = 3m, Q = 18kN
Q permanece constante = 18kN

Secção IV: x = 3,5m, Q = -30,7 + 58,7 – 10 – 18 = 0

A soma de todas as forças cortantes tem que se igualar a Zero no final.



MOMENTO FLETOR M

Antes da secção I: não temos esforços agindo. Portanto M = 0.

Secção I: x = 0, M = 30,7 x 0 = 0


Entre secção I e II:
x = 0,5m, M = 30,7 x 0,5 = 15,35kNm
x = 1,0m, M = 30,7 x 1,0 = 30,7kNm
M uniformemente crescente: M = 30,7x


Secção II: x = 1,5m, M = 30,7 x 1,5 = 46,05kNm

NOTAS DE AULA 8


Entre secção II e III:
x = 2m, M = 30,7 x 2 - 58,7 x 0,5 = 32,05kNm


Secção III: x = 2,5m, M = 30,7 x 2,5 – 58,7 x 1 = 18kNm

Entre secção III e IV:
x = 3m, M = 30,7 x 3 – 58,7 x 1,5 + 10 x 0,5 = 9,05kNm

Secção IV: x = 3,5m, M = 30,7 x 3,5 - 58,7 x 2 + 10 x 1 + 18 x 0 = 0

A soma de todos momentos tem que se igualar a Zero no final.










NOTAS DE AULA9
2) Construir os diagramas de momento fletor, força normal e força cortante da estrutura representada a
seguir.
Nota: Neste exemplo já temos um momento agindo sobre a estrutura, na secção II. Atenção na
construção do diagrama de momento fletor nesta secção, com um detalhe diferente do exemplo anterior.


Convenção de sinais adotada:

a) Cálculo das reações nos apoios:


b) Definir secções para cálculo dos esforços resultantes, onde já existe algum esforço atuante ou início
ou fim da viga (estrutura) e secção para início dos cálculos.


c) Cálculo dos esforços resultantes:


FORÇA NORMAL N

Antes da secção I: não temos esforços agindo. Portanto N = 0.

Secção I: x = 0, N = -26kN (compressão)

Entre secção I e II:
x = 1m, N = -26kN
x = 2m, N = -26kN
N permanece constante = -26kN

NOTAS DE AULA 10

Entre secção II e III:
x = 3m, N = -26kN
x = 3,5m, N = -26kN
N permanece constante = -26kN

Entre secção III e IV:
x = 4m, N = -26kN
x = 4,49m, N = -26kN
N permanece constante = -26kN

x = 4,5m, N = 0
Entre secção IV e V:
x = 5m, N = 0
x = 7m, N = 0
N permanece constante = 0



FORÇA CORTANTE Q

Antes da secção I: não temos esforços agindo. Portanto Q = 0.

Secção I: x = 0, Q = -10 + 7,1 = -2,9kN


Entre secção I e II:
x = 0,5m, Q = -2,9kN
x = 1,5m, Q = -2,9kN
Q permanece constante = -2,9kN


Secção II: x = 2m, Q = -2,9kN

NOTAS DE AULA 11

Entre secção II e III:
x = 3m, Q = -2,9kN
Q permanece constante = -2,9kN


Secção III: x = 3,5m, Q = -10 + 7,1 + 17,9 = 15kN

Entre secção III e IV:
x = 4m, Q = 15kN
Q permanece constante = 15kN

Secção IV: x = 4,5m, Q = --10 + 7,1 + 17,9 - 15 = 0

Entre secção IV e V:
x = 5m, Q = 0
x = 6m, Q = 0
Q permanece constante = 0


A soma de todas as forças cortantes tem que se igualar a Zero no final.






NOTAS DE AULA 12
MOMENTO FLETOR M

Antes da secção I: não temos esforços agindo. Portanto M = 0.

Secção I: x = 0, M = 10 x 0 + 7,1 x 0 = 0

Entre secção I e II:
x = 0,5m, M = 10 x 0,5 – 7,1 x 0,5 = 1,45kNm
x = 1,5m, M = 10 x 1,5 – 7,1 x 1,5 = 4,35kNm
M uniformemente crescente: M = 30,7x

Secção II:
Como nesta secção já temos um momento agindo, exatamente neste ponto, calcular o momento
imediatamente antes deste ponto e imediatamente após este ponto.

Imediatamente antes: x = 1,9999m, M = 10 x 1,9999 – 7,1 x 1,9999 = 5,8kNm
Lembramos que o momento já existente está agindo no ponto da secção II. Antes deste ponto, não há
momento.

Imediatamente após: x = 2,0001m, M = 10 x 2,0001 – 7,1 x 2,0001 + 5 = 10,8kNm
Lembramos que o momento já existente está agindo no ponto da secção II. Após deste ponto, já temos
momento.


Entre secção II e III:
x = 3m, M = 10 x 3 – 7,1 x 3 + 5 = 13,7kNm


Secção III: x = 3,5m, M = 10 x 3,5 – 7,1 x 3,5 + 5 = 15kNm

Entre secção III e IV:

NOTAS DE AULA 13
x =4m, M = 10 x 4 – 7,1 x 4 + 5 – 17,9 x 0,5 = 7,65kNm

Secção IV: x = 4,5m, M = 10 x 4,5 – 7,1 x 4,5 + 5 – 17,9 x 1 + 15 x 0 = 0

Entre secção IV e V:
x = 5m, M = 0
x = 6,5m, M = 0
Não existem esforços agindo.
M permanece constante = 0


A soma de todos momentos tem que se igualar a Zero no final.



























NOTAS DE AULA 14
3) Construir os diagramas de momento fletor, força normal e força cortante da estrutura representada a
seguir.
Nota: Neste exemplo temos uma carga distribuída agindo na estrutura. Atenção para a construção do
diagrama na trecho da carga distribuída.

Convenção de sinais adotada:

a) Cálculo das reações nos apoios:
Transformar a carga distribuída numa carga concentrada equivalente.


b) Definir secções para cálculo dos esforços resultantes, onde já existe algum esforço atuante ou início
ou fim da viga (estrutura) para início dos cálculos.


c) Cálculo dos esforços resultantes:


FORÇA NORMAL N

F = 0 em qualquer ponto da viga (peça). Não existe força normal atuante ao longo de toda a estrutura.


FORÇA CORTANTE Q

Antes da secção I: não temos esforços agindo. Portanto Q = 0.

Trecho I a II – carga uniformemente distribuída

NOTAS DE AULA 15


Secção I: x = 0, Q = 10,9 + 4 x 0 = 10,9kN


Entre secção I e II:
x = 1m, Q = 10,9 – 4 x 1 = 6,9kN


Secção II: x = 2m, Q = 10,9 – 4 x 2 = 2,9kN


Entre secção II e III:
x = 3m, Q = 2,9kN
Q permanece constante = 2,9kN


Secção III: x = 3,5m, Q = 10,9 – 8 – 15 = - 12,1kN

Entre secção III e IV:
x = 4,5m, Q = 12,1N
Q permanece constante = 12,1kN

NOTAS DE AULA 16

Secção IV: x = 5m, Q = 10,9 – 8 – 15 + 12,1 = 0

A soma de todas as forças cortantes tem que se igualar a Zero no final.


MOMENTO FLETOR M

Antes da secção I: não temos esforços agindo. Portanto M = 0.

Trecho I a II – carga uniformemente distribuída


Secção I: x = 0, M = 10,9 x 0 = 0

Entre secção I e II:
x = 1m, M = -10,9 x 1 + 4 x 12 / 2 = -8,9kNm
x = 1,5m, M = -10,9 x 1,5 + 4 x 1,52 / 2 = -11,85kNm
M da carga distribuída: M = 4 x X x X/2 = 4X2 / 2

Secção II:
x = 2m, M = -10,9 x 2 + 4 x 22 / 2 = -13,8kNm



NOTAS DE AULA 17
Entre secção II e III:

x = 3m, M = -10,9 x 3 + 8 x 2 = -16,7kNm


Secção III: x = 3,5m, M = -10,9 x 3,5 + 8 x 2,5 + 15 x 0 = -18,15kNm


Entre secção III e IV:
x =4m, M = -10,9 x 4 + 8 x 3 + 15 x 0,5 = -12,1kNm


Secção IV: x = 5m, M = -10,9 x 5 + 8 x 4 + 15 x 1,5 + 12,1 x 0 = 0


NOTAS DE AULA 18


A soma de todos momentos tem que se igualar a Zero no final.




Outros exemplos de diagrama de força cortante e momento fletor







REF: MECÂNICA TÉCNICA E RESISTÊNCIA DOS MATERIAIS – SARKIS MELCONIAN

NOTAS DE AULA ref. Resist Materiais – Sarkis 1
RESISTÊNCIA À FLEXÃO

CARACTERÍSTICAS GEOMÉTRICAS DAS SUPERFÍCIES PLANAS

CENTRO DE GRAVIDADE (BARICENTRO ou CENTRÓIDE)
Todas as forças de mesma direção e sentindo atuando em uma determinada área podem ser substituídas por uma
única força equivalente F, agindo no baricentro desta área.

Baricentro
Pode ser dentro ou fora da mesma.
Indicado pelas coordenadas XG e YG.

XG = (S1 x X1 + S2 x X2 + .......+ Sn x Xn) /
 (S1 + S2 + ..... + Sn)

YG = (S1 x Y1 + S2 x Y2 + .......+ Sn x Yn) /
 (S1 + S2 + ..... + Sn)


Exemplos de baricentro:
Os valores das coordenadas do baricentro,XG e YG, são calculados em relação à origem dos eixos das
coordenadas X-Y.



Posição das
coordenadas é em
relação a um dos
vértices de um
retângulo.





Posição das
coordenadas é em
relação a um dos
vértices de um
quadrado.



Posição das
coordenadas é em
relação ao vértice
do ângulo de 90 de
um triângulo
retângulo.




Posição das
coordenadas é em
relação ao centro do
círculo.


Posição das
coordenadas é em
relação ao centro do
círculo.


Posição das
coordenadas é em
relação ao centro do
círculo.

Os valores das coordenadas do baricentro das figuras dependem de onde está posicionada a origem do eixo de
coordenadas X-Y. Por exemplo:

NOTAS DE AULA ref. Resist Materiais – Sarkis 2



Origem dos eixos X-
Y localizado na
extremidade inferior
esquerda da figura.



Origem dos eixos X-
Y localizada no
centro da figura.

Nos casos em que o triângulo não seja retângulo, decompô-lo em 2 triângulos retângulos e calcular os centros de
gravidade de cada um deles.

Neste caso, o XCG será
negativo.


EXEMPLOS

1) Calcular o baricentro de um quadrado de lado igual a 10 cm, com o eixo de coordenadas localizado conforme
figura abaixo.

Como o quadrado possui lado igual a 10 cm, então a = 10 cm.

A origem do eixo de coordenadas X-Y está localizado na extremidade
inferior esquerda do quadrado.

O baricentro do quadrado é composto das seguintes coordenadas:
XCG = a / 2 = 10 / 2 = 5 cm
YCG = a / 2 = 10 / 2 = 5 cm

2) Calcular o baricentro de um triângulo, com o eixo de coordenadas localizado conforme figura abaixo, com base
igual a 15 mm e altura igual a 20 mm.

Como a base é igual a 15 mm, então b = 15 mm.
Como a altura é igual a 20 mm, então h = 20 mm.

A origem do eixo de coordenadas X-Y está localizado na extremidade
inferior esquerda do triângulo.

O baricentro do triângulo é composto das seguintes coordenadas:
XCG = b / 3 = 15 / 3 = 5 mm
YCG = h / 3 = 20 / 3 = 6,67 mm


3) Calcular o baricentro de um triângulo, com o eixo de coordenadas deslocado e localizado conforme figura abaixo,
com base igual a 15 mm e altura igual a 21 mm.

NOTAS DE AULA ref. Resist Materiais – Sarkis 3

Inicialmente, calcular o centro de gravidade do triângulo, supondo que a origem do eixo de coordenadas X-Y
estivesse localizado no vértice do lado inferior direito do triângulo.

Sendo assim, devemos calcular XCG1 e YCG1 conforme segue:

Como a base é igual a 15 mm, então b = 15 mm.
Como a altura é igual a 21 mm, então h = 21 mm.

A origem do eixo de coordenadas X-Y está localizado na extremidade inferior esquerda do triângulo.
Neste caso, o baricentro do triângulo seria composto das seguintes coordenadas:
XCG1 = b / 3 = 15 / 3 = 5 mm
YCG1 = h / 3 = 21 / 3 = 7 mm

Como o triângulo está deslocado em relação à origem do eixo real de coordenadas, devemos calcular a posição final
do baricentro da seguinte forma:
XCG = 20 - XCG1 = 20 – 5 = 15 mm
YCG = YCG1 + 5 = 7 + 5 = 12 mm



Receita para definição dos centros de gravidade de uma secção plana complexa (formada por várias
secções)





Peça – (área hachurada) – área
positiva
Furos – (áreas em vazio) – área
negativa

NOTAS DE AULA ref. Resist Materiais – Sarkis 4


Sinais (positivo ou negativo) das
coordenadas de cada secção, em
função de suas posições nos
quadrantes.

A posição de cada secção em
relação ao eixo de coordenadas
deve ser definida em referência ao
seu centro de gravidade.

XG e YG das secções ao lado
correspondem aos seus centros de
gravidade.
a) Definir a posição dos eixos de coordenadas X e Y de forma mais apropriada ou adequada (que facilite os
cálculos).
b) Dividir a peça em secções menores conhecidas.
c) Calcular as áreas de cada secção. Se a secção faz parte da peça, considerar sua área S como positiva.
Caso contrário, se não faz parte da peça, considerar sua área S como negativa (neste caso, é utilizado este
recurso buscando facilidade nos cálculos finais e muitas vezes para diminuir o número de secções).
d) Calcular XCG e YCG de cada figura em relação à origem dos eixos de coordenadas X-Y.
e) Calcular XCG e YCG da peça, utilizando as fórmulas ou tabela a seguir:

ΣXi x Si ΣYi x Si
Xcg perfil = Ycg perfil =
ΣSi ΣSi


Secção Área S secção XCG secção S x XCG
secção
YCG secção S x YCG
secção




Somatória --------------- ---------------

  S x XCG secções
XCG peça = --------------------------
  S secções
  S x YCG secções
YCG peça = --------------------------
  S secções

EXEMPLOS

1) Calcular o centro de gravidade (baricentro) da peça abaixo.
Medidas em cm

Cálculo do baricentro do ¼ de círculo:

NOTAS DE AULA ref. Resist Materiais – Sarkis 5

Conforme tabela de centros de gravidade, para o ¼
de círculo temos:
XCG = 4 x r / 3
YCG = 4 x r / 3
O raio do círculo é igual a r = 3 + 3 = 6 cm
Logo,
XCG = 4 x 6 / 3 = - 2,55 cm (lado esquerdo da
origem dos eixos, por isso com sinal negativo)
YCG = 4 x 6 / 3 = 2,55 cm

Área S = 1/4 x  x r2 = 1/4 x  x 62 = 28,27 cm2

Dividir o triângulo em duas partes (2 triângulos retângulos, conforme representado na figura.

Considerando-se o triângulo retângulo superior,
temos:
XCG = b / 3 = 9 / 3 = 3 cm
YCG = YCG1 + 3
YCG = h / 3 + 3 = 3 / 3 + 3 = 4 cm

Área S = base x altura / 2 = 9 x 3 / 2 = 13,5 cm2


Considerando-se o triângulo retângulo inferior,
temos:
XCG = b / 3 = 9 / 3 = 3 cm
YCG = 3 - YCG1
YCG = 3 – h / 3 = 3 - 3 / 3 = 2 cm

Área S = base x altura / 2 = 9 x 3 / 2 = 13,5 cm2

Preenchendo a tabela com os dados de centro de gravidade de cada secção e suas áreas correspondentes temos:

Secção Área S secção XCG secção S x XCG
secção
YCG secção S x YCG
secção
¼ círculo 28,27 - 2,55 - 72,09 2,55 72,09
triângulo
superior
13,5 3 40,5 4 54
triângulo
inferior
13,5 3 40,5 2 27

Somatória 55,27 --------------- 8,91 --------------- 153,09

  S x XCG secções
XCG peça = --------------------------
  S secções
 8,91
XCG peça = ---------- = 0,16 cm
 55,27

  S x YCG secções
YCG peça = --------------------------
  S secções
 153,59
YCG peça = ---------- = 2,78 cm
 55,27


Portanto, a posição do centro de gravidade desta peça é:



NOTAS DE AULA ref. Resist Materiais – Sarkis 6
2) Definir o baricentro da estrutura montada composta de 2 cantoneiras 6” x 6” e uma chapa intermediária de 170 x
25 mm soldadas entre si, conforme croqui abaixo.
Desconsiderar os cordões de solda no cálculo do baricentro.

Cantoneira 6” x 6” (152,4 x 152,4 mm)

Posição do centro de gravidade da
cantoneira

Área da secção da cantoneira: 5444mm2

Os centros de gravidade das 2 cantoneiras, superiore inferior já estão definidas na figura ao lado.

Para calcular o baricentro da chapa intermediária utilizamos as fórmulas do retângulo:
XCG = b / 2 = 170 / 2 = 85 mm
YCG = h / 2 = 25 / 2 = 12,5 mm
A área do retângulo é igual a b x h = 170 x 25 = 4.250 mm2.

Sendo assim, a posição do baricentro de cada figura fica conforme segue:

Cálculo do centro de gravidade de cada figura, conforme cotas indicadas no croqui acima:
a) Cantoneira superior (1):
XCG = 10 + 4,52 = 14,52 mm
YCG = 4,52 + 25 + 152,4 = 181,92 mm

b) Cantoneira inferior (2):
XCG = 10 + 4,52 = 14,52 mm
YCG = 152,4 – 4,52 = 147,88 mm

c) Chapa intermediária (3):
XCG = 85 mm
YCG = 12,5 + 152,4 = 164,9 mm


NOTAS DE AULA ref. Resist Materiais – Sarkis 7
ΣXi x Si ΣYi x Si
Xcg perfil = Ycg perfil =
ΣSi ΣSi
ΣXi x Si 14,52x5444+14,52x5444+85x4250
Xcg perfil = = = 34,3mm
ΣSi 5444+5444+4250
ΣYi x Si 181,92x5444+147,88x5444+164,9x4250
Ycg perfil = =
ΣSi 5444+5
 = 164,9mm
444+4250


Ou

Preenchendo os dados na tabela abaixo, temos:
Secção Área S secção XCG
secção
S x XCG secção YCG
secção
S x YCG secção
Cantoneira
superior
5444 14,52 79.046,88 181,92 990.372,48
Cantoneira
inferior
5444 14,52 79.046,88 147,88 805.058,72
Chapa 4250 85 361.250 164,9 700.825

Somatória 15.138 ----------- 519.343,76 ------------ 2.496.256,2

  S x XCG secções
XCG peça = --------------------------- =
  S secções
 519.343,76
 = -------------------- = 34,3 mm
 15.138
  S x YCG secções
YCG peça = -------------------------- =
  S secções
 2.496.256,2
 = ---------------------- = 164,9 mm
 15.138
A posição do baricentro desta estrutura composta está localizada em relação à origem dos eixos de coordenadas X-Y
de XCG = 34,3 mm e YCG = 164,9 mm.

3) Determinar o centro de gravidade (baricentro) da peça abaixo.
As medidas estão em mm (milímetros).
As medidas não estão em escala.


a) Dividir a peça em secções menores conhecidas, de forma que facilite o cálculo posterior do baricentro de cada
uma delas.



NOTAS DE AULA ref. Resist Materiais – Sarkis 8
Secções identificadas:
(1) Retângulo de lados 182 e 106 (54 + 52) mm.
(2) Triângulo de lados 52 e 52 mm.
(3) Retângulo de lados 24 e 47 mm.
(4) Retângulo de lados 51 e 52 mm.

b) Definir a posição dos eixos de coordenadas X e Y, de forma que facilite os cálculos:

c) Preenchendo a tabela abaixo com as áreas e baricentro de cada secção identificada, lembrando que a figura que
não faz parte da figura final tem sua área considerada como negativa, temos:
Secção Área S secção XCG secção S x XCG
secção
YCG secção S x YCG
secção
1 19292 91 1755572 53 1022476
2 -1404 18 -25272 17,33 -24331,32
3 -1128 137,5 -155100 80 -90240
4 -2652 156 -413712 25,5 -67626
Somatória 14108 --------------- 1161488 --------------- 840278,68

d) Calculamos então, o centro de gravidade da peça, utilizando as seguintes fórmulas:
  S x XCG secções
XCG peça = --------------------------
  S secções

 1161488
XCG peça = ------------ = 82,33 mm
 14108
  S x YCG secções
YCG peça = --------------------------
  S secções

 840278,68
YCG peça = -------------- = 59,56 mm
 14108

Ou o cálculo direto pelas fórmulas sem preenchimento da tabela:

ΣXi x Si ΣYi x Si
Xcg perfil = Ycg perfil =
ΣSi ΣSi
ΣXi x Si 91 x 19292 - 18 x 1404 - 137,5 x 1128 - 156 x 2652
Xcg perfil = = = 82,33mm
ΣSi 19292 - 1404 - 1128 - 2652
ΣYi x Si 53 x 1
Ycg perfil = =
ΣSi
9292 - 17,33 x 1404 - 80 x 1128 - 25,5 x 2652
 = 59,56mm
19292 - 1404 - 1128 - 2652


Portanto, a posição do centro de gravidade da peça está representada na figura abaixo.


NOTAS DE AULA ref. Resist Materiais – Sarkis 9

4) Calcular o baricentro em relação aos eixos x e y da secção transversal da estrutura no formato tubular.
Desconsiderar os cordões de solda eventualmente utilizados para formar a secção transversal tubular.
Os eixos de coordenados já estão previamente definidos.
Medidas em cm.

Baricentro (centro de gravidade)
Secção XCG secção YCG secção Área S secção S x XCG secção S x YCG secção
1 5 7 140 700 980
2 5 8,5 - 42 - 210 - 357
∑ 98 490 623
CG secção
CG perfil total
secção
 S x X 490
X = = = 5cm
 S 98



CG secção
CG perfil total
secção
 S x Y 623
Y = = = 6,36cm
 S 98




ΣXi x Si ΣYi x Si
Xcg perfil = Ycg perfil =
ΣSi ΣSi
ΣXi x Si 5 x 140 - 5 x 42
Xcg perfil = = = 5cm
ΣSi 140 - 42
ΣYi x Si 7 x 140 - 8,5 x 42
Ycg perfil = = = 6,36cm
ΣSi 140 - 42



5) Calcular o baricentro em relação aos eixos x e y da secção transversal da estrutura montada, composta por duas
placas retangulares soldadas.
Desconsiderar os cordões de solda utilizados.
Os eixos de coordenados já estão previamente definidos.
Medidas em cm.




NOTAS DE AULA ref. Resist Materiais – Sarkis 10
Baricentro (centro de gravidade)
Secção XCG secção YCG secção Área S secção S x XCG secção S x YCG secção
1 5 11,5 30 150 345
2 6,5 5 30 195 150
∑ 60 345 495
CG secção
CG perfil total
secção
 S x X 345
X = = = 5,75cm
 S 60



CG secção
CG perfil total
secção
 S x Y 495
Y = = = 8,25cm
 S 60




6) Calcular o baricentro (centro de gravidade) em relação aos eixos x e y da secção transversal vazada da estrutura
abaixo.
Os eixos de coordenadas já estão previamente definidos.
Medidas em cm.


xCG = 0 e yCG = 0.



MOMENTO DE INÉRCIA
O momento de inércia é muito importante no dimensionamento de elementos de construção, pois através dos seus
valores numéricos nos fornece uma noção da resistência da peça.

Quanto maior o momento de inércia da secção transversal de uma peça, maior será a resistência da peça.

Momento de inércia J: Resistência à flexão de uma viga, em função da sua geometria em relação a um eixo.

Módulo de Resistência à Flexão W: Resistência da secção em relação ao esforço de flexão
Wx = Jx / ymax
Wy = Jy / xmax

Raio de Giração i:
Jx = S . ix2
Jy = S . iy2

Viga bi-apoiada com
esforços atuando na parte
superior
Cálculo das reações nos
apoios A e B
Diagrama de Momento Fletor



- Cálculo da Tensão admissível: adm = e / k, k: fator de segurança.
- Dimensionamento do perfil: adm = M / W (M: Momento Fletor; W: Módulo de Resistência (depende da
secção transversal do perfil).
- Valores de Wx e Wy podem variar; neste caso utilizar a pior condição, ou seja, o menor dos W, a não ser
que a viga já tenha a sua posição de apoio definida.
- W: Quando o perfil é conhecido, este dado já está tabelado.


NOTAS DE AULA ref. Resist Materiais – Sarkis 11

Tabela – Momentode Inércia / Raio de Giração / Módulo de Resistência
Secção Momento de Inércia J Raio de Giração i
Módulo de Resistência
W













NOTAS DE AULA ref. Resist Materiais – Sarkis 12









EXEMPLOS:

1) Determinar o momento de inércia e módulo de resistência, relativos aos eixos baricêntricos x e y no perfil
representado abaixo:
unidade em mm
Conforme tabela , temos:

Momento de Inércia J

Módulo de Resistência W

Base b = 120 mm = 12 cm
Altura h = 180 mm = 18 cm

Jx = b x h3 / 12 = 12 x 183 / 12 = 5.832 cm4
Jy = h x b3 / 12 = 18 x 123 / 12 = 2.592 cm4

Wx = b x h2 / 6 = 12 x 182 / 6 = 648 cm3
Wy = h x b2 / 6 = 18 x 122 / 6 = 432 cm3

2) Determinar o momento de inércia e módulo de resistência, relativos aos eixos baricêntricos x e y nos perfis
representados a seguir.

NOTAS DE AULA ref. Resist Materiais – Sarkis 13
unidade em mm
Conforme tabela , temos:

Momento de Inércia J

Módulo de Resistência W

Diâmetro d = 280 mm = 28 cm.
Jx = Jy =  x d4 / 64 =  x 284 / 64 = 30.172 cm4
Wx = Wy =  x d3 / 32 =  x 283 / 32 = 2.155 cm3


E QUANDO NÃO TEM O J E W TABELADO, MAS SE TEM A SECÇÃO COMPOSTA (VÁRIAS SECÇÕES
MENORES CONHECIDAS), O QUE FAZER?


Neste caso, deve ser calculado o momento de
inércia desta secção.
Jx – Momento de inércia em relação ao eixo X
Jy – Momento de inércia em relação ao eixo Y

Em qual sentido esta viga possui maior resistência?

A maior resistência à flexão é quando a carga atua
na parte superior desta viga

Pela tabela, Jx > Jy (Quanto maior o Momento de
Inércia, maior será a sua resistência à flexão em
torno do eixo considerado)

No exemplo da cantoneira (perfil em L), não temos o perfil tabelado.
Neste caso temos que calcular Wx e Wy.
Para isso, devemos seguir a seguinte receita:

Receita para cálculo do Momento de Inércia e Módulo de Resistência à Flexão:

a) Dividir a secção em secções menores (seccções básicas).
b) Calcular baricentro da secção estudada.
c) Calcular Momento de Inércia Jx e Jy de cada secção (atenção, se a secção é simétrica em relação aos eixos
X e Y, os momentos Jx e Jy são iguais).
d) Fazer a somatória dos momentos de inércia das secções separadamente Jx do Jy (subtrair no caso da figura
não fazer parte da secção).
e) Caso a origem dos eixos da secção estudada (baricentro calculado anteriormente) não coincidir com as
origens dos eixos de cada secção, fazer o transporte (translação) para a origem dos eixos da secção.
:
Jx = (Jx1 + S1 x y12) + (Jx2 + S2 x y22) + Jx3

Jx3: Momento de inércia da secção 3, sendo que o baricentro da figura 3 coincide com o baricentro da secção
composta.

Jx1 e Jx2 : Momentos de inércia das secções 1 e 2 respectivamente, sendo que ambos os baricentros não
coincidem com o baricentro da secção composta.


NOTAS DE AULA ref. Resist Materiais – Sarkis 14
S1 e S2 : Áreas das secções das secções 1 e 2 respectivamente.

y1 e y2 : Distância entre baricentros das secções 1 e 2 respectivamente e baricentro da secção composta, no
sentido Y.

Fazer o mesmo para Jy = (Jy1 + S1 x x12) + (Jy2 + S2 x x22) + Jy3


Calcular Módulos de Resistência Wx e Wy:
Wx = Jx / ymax
Wy = Jy / xmax




Jx = (Jx1 + S1 x y12) + (Jx2 + S2 x y22) + Jx3
Jy = (Jy1 + S1 x x12) + (Jy2 + S2 x x22) + Jy3

Wx = Jx / ymax
Wy = Jy / xmax

xmax e ymax: máximas distâncias do centro de gravidade da secção transversal da viga em relação ao
contorno da mesma, nos eixos X e Y.

adm = M / Wx adm = M / Wy


Exemplos:

1) Calcular o momento de inércia em relação aos eixos x e y da secção transversal da estrutura montada, composta
por duas placas retangulares soldadas.
Desconsiderar os cordões de solda utilizados.
Os eixos de coordenados já estão previamente definidos.
Medidas em cm.
Dados: xCG = 5cm e yCG = 4,75cm.

NOTAS DE AULA ref. Resist Materiais – Sarkis 15

4
3 3
4
X1 Y1
10 x 3 3 x 10
J = = 22,5cm , J = = 250cm
12 12

4
3 3
4
X2 Y2
3 x 10 10 x 3
J = = 250cm , J = = 22,5cm
12 12


2 2
XJ = (Jx1 + S1 x y1 ) + (Jx2 + S2 x y2 )
S1 = S2 = 30cm2
y1 = 4,75 - 1,5 = 3,25cm (distância entre cg do perfil e cg da secção 1, em y)
y2 = 8 - 4,75 = 3,25cm (distância entre cg do perfil e cg da sec
42 2
X
ção 2, em y)
J = (22,5 + 30 x 3,25 ) + (250 + 30 x 3,25 ) = 906,25cm


2 2
Y
Y
J = (Jy1 + S1 x x1 ) + (Jy2 + S2 x x2 )
S1 = S2 = 30cm2
x1 = 5 - 5 = 0 (distância entre cg do perfil e cg da secção 1, em x)
x2 = 5 - 5 = 0 (distância entre cg do perfil e cg da secção 2, em x)
J = 42 2(250 + 30 x 0 ) + (22,5 + 30 x 0 ) = 272,5cm


2) Calcular o momento de inércia em relação aos eixos x e y da secção transversal da estrutura montada, composta
por duas placas retangulares soldadas.
Desconsiderar os cordões de solda utilizados.
Os eixos de coordenados já estão previamente definidos.
Medidas em cm.
Dados: xCG = 5,75cm e yCG = 8,25cm.

4
3 3
4
X1 Y1
10 x 3 3 x 10
J = = 22,5cm , J = = 250cm
12 12


NOTAS DE AULA ref. Resist Materiais – Sarkis 16
4
3 3
4
X2 Y2
3 x 10 10 x 3
J = = 250cm , J = = 22,5cm
12 12

42 2
XJ = (22,5 + 30 x 3,25 ) + (250 + 30 x 3,25 ) = 906,25cm

42 2
YJ = (250 + 30 x 0,75 ) + (22,5 + 30 x 0,75 ) = 306,25cm


3) Calcular os momentos de inércia em relação aos eixos x e y da secção transversal vazada da estrutura abaixo.
Os eixos de coordenadas já estão previamente definidos.
Medidas em cm.


Círculo:
4 4
4
X1 Y1
 x d x 20
J = J = = =7.854cm
64 64
 
Quadrado:
4 4
4
X2 Y2
a 8
J = J = = = 341,3cm
12 12


4
X Y X1 X2J = J = J - J = 7.854 - 341,3 = 7.512,7cm


4) Calcular o módulo de resistência em relação aos eixos x e y da secção transversal da estrutura montada,
composta por duas placas retangulares soldadas.
Desconsiderar os cordões de solda utilizados.
Os eixos de coordenados já estão previamente definidos.
Medidas em cm.
Dados: xCG = 2,68cm e yCG = 7,32cm, JX = 657,66cm4 e JY = 227,66cm4 .


NOTAS DE AULA ref. Resist Materiais – Sarkis 17
3
Ymax = 7,32 - 0 = 7,32cm (máxima distância em Y entre o Ycg e a borda do perfil)
Xmax = 8 - 2,68 = 5,32cm (máxima distância em X entre o Xcg e a borda do perfil)
Jx 657,66
Wx = = = 89,84cm
Ymax 7,32
Wy = 3
Jy 227,66
 = = 42,79cm
Xmax 5,32


5) Calcular o módulo de resistência em relação aos eixos x e y da secção transversal da estrutura montada,
composta por duas placas retangulares soldadas.
Desconsiderar os cordões de solda utilizados.
Os eixos de coordenados já estão previamente definidos.
Medidas em cm.
Dados: xCG = 5,75cm e yCG = 8,25cm, JX = 906,25cm4 e JY = 306,25cm4 .

3
3
906,25
Wx = = 109,85cm
8,25
306,25
Wy = = 53,26cm
5,75


6) Calcular os módulos de resistência em relação aos eixos x e y da secção transversal vazada da estrutura abaixo.
Oseixos de coordenadas já estão previamente definidos.
Medidas em cm.
Dados: xCG = yCG = 0, JX = JY = 7.512,7cm4 .



3Jx 7.512,7Wx = Wy = = = 751,27cm
y 10MAX


7) Determinar o momento de inércia e módulo de resistência, relativos aos eixos baricêntricos x e y do perfil
representado na figura abaixo (note que o quadrado e o círculo possuem o mesmo centro de gravidade).

NOTAS DE AULA ref. Resist Materiais – Sarkis 18
unidade em mm

Existem 2 secções, quadrado e círculo. O centro de gravidade do perfil coincide com os centros de gravidade das
secções.

a) Secção 1: Quadrado de lado a = 400 mm = 40 cm.


Jx1 = Jy1 = a4 / 32 = 404 / 32 = 213.333,3 cm4

b) Secção 2: Círculo de diâmetro d = 200 mm = 20 cm.


Jx2 = Jy2 =  x d4 / 64 =  x 204 / 64 = 7.854 cm4

c) Cálculo da Secção composta 1 e 2:
Jx = Jx1 - Jx2 = 213.333,3 – 7.854 = 205.479,3 cm4 (considerado Jx2 como negativo pois não faz parte da figura).

Para calcular os módulos de resistência Wx e Wy, temos:
Wx = Jx / ymax
Wy = Jy / xmax
Como a figura é simétrica, então Wx = Wy ---> Wx = Wy = Jx / ymax = 205.479,3 / 20 = 10.273,96 cm3.

















NOTAS DE AULA ref. Resist Materiais – Sarkis 19
RESISTÊNCIA À FLEXÃO



Verifica-se em vigas, postes engastados, etc...


Flexão pura:
Quando apresenta apenas momento fletor nas
diferentes secções transversais, sem força cortante
atuando nestas secções.
Ex: Secção entre C e D.

Flexão simples:
Quando apresenta simultaneamente momento fletor
e força cortante atuante nas diferentes secções
transversais.
Ex: Secções entre A e C; D e B.



FORÇA CORTANTE Q E MOMENTO FLETOR M

Convenção de sinais nos diagramas

Nos exemplos de cálculo, utilizamos normalmente esta convenção de sinais, com a força cortante positiva com
sentido para cima e momento fletor positivo com sentido de giro anti-horário.



Momento fletor positivo com sentido de giro horário


NOTAS DE AULA ref. Resist Materiais – Sarkis 20
Força cortante Q
Força cortante positiva – momento fletor positivo na
peça.
Vigas horizontais – Força positiva quando atua à
esquerda da secção transversal estudada, de baixo
para cima.
Vigas verticais – Força positiva quando atua à
esquerda da secção estudada, com sentido dirigido da
esquerda para a direita.

Momento fletor M
Momento positivo quando as forças atuantes na peça
tracionam as suas fibras inferiores.

Momento negativo quando as forças atuantes na peça
comprimem as suas fibras inferiores.

Positivo quando o momento é horário à esquerda da
secção transversal estudada.


Força cortante Q
Resultante das forças cortantes atuantes à esquerda
da secção transversal estudada.
Secção A-A: Q = RA
Secção B-B: Q = RA – P1
Secção C-C = RA – P1 – P2


Momento fletor M
Resultante dos momentos atuantes à esquerda da
secção transversal estudada.
Secção A-A: M = RA x X
Secção B-B: M = RA x X – P1(X–a)
Secção C-C: M = RA x X – P1(X–a) – P2[X–(a+b)]











NOTAS DE AULA ref. Resist Materiais – Sarkis 21
Exemplos de diagramas de força cortante e momento fletor com a convenção de sinais para momento
sentido horário positivo








NOTAS DE AULA ref. Resist Materiais – Sarkis 22










































NOTAS DE AULA ref. Resist Materiais – Sarkis 23

Dimensionamento na flexão
x = M / Wx, sendo que Wx = Jx / ymax
y = M / Wy, sendo que Wy = Jy / xmax
Para dimensionar a peça, utilizar x = y =

x e y : Tensão normal atuante na fibra mais
afastada [Pa; N/mm2; ...]
: Tensão admissível [Pa; N/mm2; ...]
M: Momento fletor [Nm; Nmm;...]
Wx e Wy: Módulo de resistência da secção
transversal [m3; mm3;...]
xmax e ymax: Distância máxima entre LN (linha neutra)
e extremidade da secção [m; mm; ...]




Procedimento para dimensionamento de um perfil composto quanto à sua Resistência à Flexão:

a) Calcular as reações nos apoios.
b) Construir o diagrama de momento fletor, identificando o momento fletor máximo agindo na estrutura.
c) Determinar o baricentro do perfil composto.
d) Determinar os momentos de inércia Jx e Jy do perfil composto, considerando individualmente o momento de
inércia de cada secção e o seu deslocamento.
e) Determinar os módulos de resistência Wx e Wy.
f) Utilizando as fórmulas de tensão ( e = Mmax / W ), dimensionar a secção da estrutura, considerando o fator
de segurança quando solicitado.
Mmax: Momento fletor máximo agindo na estrutura
W: Módulo de resistência do material
Atenção especial deve ser dada para a compatibilidade de unidades de medida.

Exemplos:

1) Calcular a máxima força P que este perfil redondo pode suportar quanto à sua resistência à flexão.
O material do perfil possui uma tensão de escoamento de 2.000 Kgf/cm2.
A secção do perfil é redonda, com diâmetro de 6 cm.
Considerar nos cálculos um fator de segurança igual a 4.
O módulo de resistência do material é igual a  x d3 / 32, tanto para o eixo X-X, quanto para o eixo Y-Y.
adm = Mmáx / W , sendo que Mmáx é o máximo momento fletor atuando na estrutura.




NOTAS DE AULA ref. Resist Materiais – Sarkis 24
adm = e / F = 2000 / 4 = 500 Kgf/cm2

adm = Mmáx / W  Mmáx = adm x W
100 x P = 500 x  x 63 / 32
100 x P = 10603
P = 10603 / 100 = 106 Kgf


2) Qual a máxima carga P que esta estrutura pode suportar, quanto a sua resistência à flexão?
Informações sobre o projeto:

A carga P atua exatamente na metade do comprimento do perfil composto.
O perfil composto é constituído da seguinte forma: Uma viga I e uma chapa soldada na sua parte superior.
Desconsiderar os cordões de solda.
Dimensões e outras características do perfil e da chapa são conforme segue:

A chapa e o perfil I são compostos do mesmo material, com e = 180 Mpa.
Deve ser utilizado um coeficiente de segurança F = 3.

a) Cálculo das reações nos apoios A e B:

No apoio A não foi considerado a reação RAx na direção horizontal, pois não existe nenhuma força atuando nesta
direção na estrutura.
Para um sistema em equilíbrio de forças,  Fx = 0, portanto RAx = 0.


 Fy = 0, então RAy + RBy = P
 MB = 0, então (400 + 400)RAy – 400P = 0, então 800RAy = 400P
Então RAy = 400P / 800 = P / 2
RAy + RBy = P, então P / 2 + RBy = P, então RBy = P / 2.

b) Construção do diagrama de momento fletor:

Analisando esta estrutura partindo do apoio A no sentindo direito, o momento aumenta linearmente até atingir o pico
no ponto de atuação da carga P (Mp = RAy x 400 = P / 2 x 400 = 200P).
Esta variação linear é devida ao aumento proporcional de M à medida que se aumenta a distância em relação ao
ponto onde atua a reação – ponto A, pois M = RAy x distância (à medida que se afasta do apoio A, o momento
aumenta na mesma proporção).
Á direita do ponto de atuação de P, o momento vai decrescendo linearmente até se anular no apoio B (MB = RAy x
(400 + 400) – Px 400 = (P / 2) x 800 – P x 400 = P x 400 – P x 400 = 0).

NOTAS DE AULA ref. Resist Materiais – Sarkis 25


c) Determinação do centro de gravidade (baricentro) do perfil composto:

O eixo Y está localizado bem no meio da secção do perfil, pois o mesmo é simétrico em relação a este eixo.
Não sabemos ainda a posição do eixo X do centro de gravidade, portanto devemos calculá-lo, definindo como
referência o eixo u.
Transformando as dimensões do perfil I e da chapa para centímetros, temos:
Figura Área S figura XG figura S x XG figura YG figura S x YG figura
Perfil I 19 6,35 120,65
Chapa 10 12,7 + 0,5 132

Somatória 29 --------------- --------------- 252,65

  S x XG figuras
 XG peça = -----------------------
  S figuras
  S x YG figuras
YG peça = ----------------------- = 8,71 cm
  S figuras

d) Determinação dos momentos de inércia Jx e Jy:

O cálculo dos momentos de inércia seguem a mesma regra utilizada para cálculo do baricentro de uma figura plana,
onde ocorre também o transporte de cada figura para a origem dos eixos de coordenadas considerados.
O momento de inércia em relação ao eixo baricêntrico X é determinado pela soma dos momentos de inércia da
chapa e do perfil I, e os respectivos transportes de eixos (pois o eixo baricêntrico dos perfil I e chapa não coincidem
com o eixo baricêntrico do perfil composto).

Sendo a chapa identificada como secção 1 e o perfil I identificado como secção 2, temos:

Jx = Jx1 + S1 x y’12 + Jx2 + S2 x y’22

Chapa:
Jx1 = b x h3 / 12 = 10 x 13 / 12 = 0,83 cm4
S1 x y’12 = (10 x 1) x (0,5 + 12,7 – 8,71)2 = 10 x 4,492 = 201,6 cm4
Perfil I:
Jx2 = 511 cm4
S2 x y’22 = 19 x (8,71 – 12,7 / 2)2 = 19 x (8,71 – 6,35)2 = 105,8 cm4

Portanto, Jx = 0,83 + 201,6 + 511 + 105,8 = 819,25 cm4

O momento de inércia relativo ao eixo Y não tem o transporte, pois os eixos Y da chapa e do perfil I coincidem com o
eixo Y do perfil composto.

Jy = Jy1 + Jy2
Chapa:
Jy1 = b x h3 / 12 = 1 x 103 / 12 = 83,3 cm4
Perfil I:
Jy2 = 50 cm4

Portanto, Jy = 83,3 + 50 = 133,3 cm4

e) Determinação dos módulos de resistência Wx e Wy:

Wx = Jx / Ymáx = 819,25 / 8,71 = 94 cm3
Wy = Jy / Xmáx = 133,3 / 5 = 26,67 cm3

Ymax e Xmax – máximas distâncias das bordas do perfil composto em relação ao seu centro de gravidade,
nos eixos X e Y.


NOTAS DE AULA ref. Resist Materiais – Sarkis 26
Como a solicitação é vertical (aplicação da carga), consideraremos apenas o Wx.

f) Determinação da máxima carga P:

e = 180 Mpa = 180 N/mm2 = 18.000 N/cm2 = 1800 Kgf/cm2

adm = e / F = 1800 / 3 = 600 Kgf/ cm2

adm = Mmax / Wx, então adm x Wx = Mmax, logo adm x Wx = 200P

Portanto, 600 x 94 = 200P, então P = 282 Kgf.


3) Calcular o momento de inércia, módulo de resistência e tensão admissível do perfil composto por 2 chapas
soldadas.

Calculando o centro de gravidade deste perfil temos os valores de Xcg e Ycg = 36 mm, conforme mostrado na figura.

a) Cálculo do momento de inércia de cada chapa:

Chapa 1:


b = 100 e h = 30
Jx1 = 100 x 303 / 12 = 225.000mm4
Jy1 = 30 x 1003 / 12 = 2.500.000mm4

Chapa 2:
b = 30 e h = 70
Jx2 = 30 x 703 / 12 = 857.500mm4
Jy2 = 70 x 303 / 12 = 157.500mm4

b) Cálculo do momento de inércia do perfil composto:
Y1: distância entre o centro gravidade da chapa 1 e o centro gravidade do perfil, no eixo Y = 21
X1: distância entre o centro gravidade da chapa 1 e o centro gravidade do perfil, no eixo X = 14.
Y2: distância entre o centro gravidade da chapa 2 e o centro gravidade do perfil, no eixo Y = 29.
X2: distância entre o centro gravidade da chapa 2 e o centro gravidade do perfil, no eixo X = 21.
S1 = 3000 mm2
S2 = 2100 mm2

Jx = (Jx1 + S1 x y12) + (Jx2 + S2 x y22)

NOTAS DE AULA ref. Resist Materiais – Sarkis 27
Jx = (225.000 + 3000 x 212) + (857.500 + 2100 x 292) = 2.623.600 mm4

Jy = (Jy1 + S1 x x12) + (Jy2 + S2 x x22)
Jy = (2.500.000 + 3000 x 142) + (157.500 + 2100 x 212) = 4.171.600 mm4

c) Cálculo do módulo de resistência do perfil composto:
ymax: máxima distância entre o centro de gravidade do perfil e borda do perfil no sentido vertical = 64mm.
xmax: máxima distância entre o centro de gravidade do perfil e borda do perfil no sentido horizontal = 64mm.

Wx = Jx / ymax = 2.623.600 / 64 = 40.994 mm3
Wy = Jy / xmax = 4.171.600 / 64 = 65.181 mm3

d) Cálculo da tensão admissível do perfil:
Supondo máximo momento fletor atuando no perfil é de 375.000 Kgfmm e supondo também que a solda não interfere
na resistência do material.

Para força atuando no sentido horizontal:
adm = M / Wx = 375.000 / 40.994 = 9,2 Kgf/mm2

Para força atuando no sentido vertical:
adm = M / Wy = 375.000 / 65.181 = 5,8 Kgf/mm2


4) Sobre uma viga agem os esforços representados
na figura.
Selecionar o perfil tipo I mais adequado na tabela
anexa, levando em conta também o custo, para
operar com segurança no sistema apresentado
para resistir à flexão.
Condição de carregamento conforme mostrada ao
lado.
Utilizar nos cálculos um fator de segurança igual a
2.
Não considerar o peso próprio da viga.
Material da viga com e = 180 MPa e E = 200 GPa.




Momento máximo = 18kNm = 18.000.000 Nmm

Cálculo do perfil:
K = 2
σadm = σe / K = 180 / 2 = 90 N/mm2
Mmáx = 18.000.000 Nmm

σadm = Mmáx / W, então W = Mmáx / σadm, então,
W =18.000.000 / 90 = 200.000mm3 = 200cm3

Forças atuam na direção y, então escolher com Wx imediatamente superior ao calculado:


NOTAS DE AULA ref. Resist Materiais – Sarkis 28
Perfil I 8 x 4” x 6,86 mm esp alma com Wx = 236cm3


5) Sobre uma viga agem os esforços representados
na figura.
Selecionar o perfil tipo I mais adequado na tabela
anexa, levando em conta também o custo, para
operar com segurança no sistema apresentado para
resistir à flexão.
Condição de carregamento conforme mostrada ao
lado.
Utilizar nos cálculos um fator de segurança igual a
2,5.
Não considerar o peso próprio da viga.
Material da viga com e = 180 MPa e E = 200 GPa.


Momento máximo = 26Nm = 26.000.000 Nmm

Cálculo do perfil:
K = 2,5
σadm = σe / K = 180 / 2,5 = 72 N/mm2
Mmáx = 26.000.000 Nmm

σadm = Mmáx / W, então W = Mmáx / σadm, então,
W =26.000.000 / 72 = 361.111mm3 = 361,11cm3

Forças atuam na direção y, então escolher com Wx imediatamente superior ao calculado:

Perfil I 10 x 4 5/8” x 7,87 mm esp alma com Wx = 405cm3

6) O robô industrial, mostrado na figura abaixo, é mantido na posição estacionária indicada e ele é rotulado em A e
conectado a um cilindro hidráulico BD.
Dimensione a o eixo ABC quanto à sua resistência à flexão, admitindo que o braço e a garra tenham um peso
uniforme de 0,6 KN/m e suportam uma carga de 4 KN em C. Considerar a secção transversal circular do braço
praticamente maciça.
Dados: Material do braço com e = 280 MPa.
Condição de carregamento conforme mostrada ao lado.
Sabe-se que o máximo momento fletor agindo na estrutura é de 5,28kNm.
Utilizar nos cálculos um fator de segurança igual a 2.

NOTAS DE AULA ref. Resist Materiais – Sarkis 29

Diagrama do momento fletor:

Cálculo doperfil:
K = 2 (fator de segurança)
σadm = σe / K = 280 / 2 = 140 N/mm2
Mmáx = 5,28 kNm = 5.280.000 Nmm

σadm = Mmáx / W, então W = Mmáx / σadm, então W = 5.280.000 / 140 = 37.714 mm3 (módulo de resistência)

Fórmula para cálculo do módulo de resistência de eixos maciços:
,
3
X
3
3 3
3
 x d
W =
32
 x d 37.714 x 32
37.714 = , então = d , então 384.152 = d , então
32
d= 384.152 = 72,69mm





7) Dimensionar, calculando o seu diâmetro, o eixo de um motor elétrico representado na figura com relação à sua
resistência à flexão, considerando que o mesmo possui secção circular maciça.
A carga aplicada na polia e ponta do eixo é de 22 kN para acionamento de um outro equipamento acoplado ao motor
através de uma correia.
Dados: Material do eixo com e = 280 MPa.
Condição de carregamento conforme mostrada ao lado.
Sabe-se que o máximo momento fletor agindo na estrutura é de 4,4kNm.
Não considerar o peso próprio do eixo.
Utilizar nos cálculos um fator de segurança igual a 2.

Diagrama do momento fletor:

NOTAS DE AULA ref. Resist Materiais – Sarkis 30

Cálculo do perfil:
K = 2 (fator de segurança)
σadm = σe / K = 280 / 2 = 140 N/mm2
Mmáx = 4,4 kNm = 4.400.000 Nmm

σadm = Mmáx / W, então W = Mmáx / σadm, então W = 4.400.000 / 140 = 31.429 mm3 (módulo de resistência)

Fórmula para cálculo do módulo de resistência de eixos maciços:
,
3
X
3
3 3
3
 x d
W =
32
 x d 31.429 x 32
31.429 = , então = d , então 320.133 = d , então
32
d= 320.133 = 68,4mm
















































NOTAS DE AULA ref. Resist Materiais – Sarkis 31
RESISTÊNCIA À FLEXÃO – RESUMO



Depende do material e secção transversal da viga / estrutura.

2 2
3 3
X X
3 x 8 8 x 3
W = = 32 cm , W = = 12 cm
6 6

A primeira situação de aplicação de força apresentará maior resistência à flexão.

Momento de Inércia J: resistência ao movimento da estrutura.

Sequência para dimensionamento:

1) Cálculo do baricentro (centróide).

Secção simples: utilizar fórmula tabelada.

Secção complexa:
Dividir a secção da estrutura em secções conhecidas.
Definir origem e eixos de coordenadas x e y, de forma que facilitem o cálculo do baricentro da secção da estrutura.
Cálculo do baricentro de cada secção, em relação à origem definida para a secção da estrutura.
Áreas que fazem parte da secção da estrutura (positiva) e que não fazem parte da estrutura (negativa).
Preencher tabela:
Secção Área S xCG yCG xCG x S yCG x S



 Σ
CG CG
CG CG
Σx x S Σy x S
x = , y =
ΣS ΣS

Perfis com secções padronizadas: tabela definem a área da secção transversal e localização do baricentro.

2) Cálculo do momento de inércia J.

Sentido de flexão da estrutura:
 No lado oposto ao da aplicação da carga.

Maior resistência à flexão:
 No sentido do maior momento de inércia da secção da estrutura.




NOTAS DE AULA ref. Resist Materiais – Sarkis 32
Secção simples: aplicar fórmula tabelada

 Secção retangular:
 3 3
X Y
b x h h x b
J = , J =
12 12


 Secção circular:
 4
X Y
 x d
J = J =
64


 Secção tubular:
 4 )4
X Y
 x (D - d
J = J =
64


Secção complexa:
Perfis com secções padronizadas: tabela definem os momentos de inércia.

a) Soma de secções:

Calcular Jx e Jy para cada secção menor conhecida.

Calcular momento de inércia resultante.
 Para n secções:

2 2 2
X X1 1 1 X2 2 2 X3 3 3J = (J + S x y ) + (J + S x y ) + (J +S x y )+...


2 2 2
Y Y1 1 1 Y2 2 2 Y3 3 3J = (J + S x x ) + (J + S x x ) + (J +S x x )+...


 b) Subtração de secções:

 CG coincidentes:


X X1 X2 Y Y1 Y2J = J - J , J = J - J

 Secção 1: retângulo completo, Secção 2: circulo


NOTAS DE AULA ref. Resist Materiais – Sarkis 33
CG não coincidentes:


2 2 2
X X1 1 1 X2 2 2 X3 3 3J = (J + S x y ) - (J + S x y ) - (J +S x y )


2 2 2
Y Y1 1 1 Y2 2 2 Y3 3 3J = (J + S x x ) - (J + S x x ) - (J +S x x )

 Secção 1: retângulo maior completo, Secção 2: círculo, Secção 3: retângulo menor

3) Cálculo do módulo de resistência à flexão W.

Secção simples: aplicar fórmula tabelada

 Secção retangular:
 2 2
X Y
b x h h x b
W = , W =
6 6


 Secção circular:
 3
X Y
 x d
W = W =
32


 Secção tubular:
 4 )4
X Y
 x (D - d
W = W =
32D


Secção complexa:
Perfis com secções padronizadas: tabela definem os módulos de resistência.

 xMAX e yMAX: máxima distância em relação às bordas, nas direções x e y.

NOTAS DE AULA ref. Resist Materiais – Sarkis 34




X Y
X Y
MAX MAX
J J
W = , W =
y x


4) Dimensionamento da secção da estrutura:


e
ADM =
K




MAX
ADM
M
 =
W



MMAX: Máximo momento fletor atuante na estrutura, determinado pelo diagrama de momento fletor.

W: Módulo de resistência de flexão, em relação aos eixos x ou y, que deve ser escolhido de acordo onde
ocorre a flexão.

 Exemplo: Utilizando Wx para dimensionamento.


NOTAS DE AULA ref. Resist Materiais – Sarkis 35


Quando utilizar perfis padronizados, consultar a tabela de perfis do fabricante escolhendo o perfil que tenha um
módulo de resistência W imediatamente superior ao valor calculado.




PERFIL I
 Dimensões A EIXO X-X EIXO Y-Y P
Medida
Nominal
Altura h
(mm)
Largura
mesa b
(mm)
Espessura
alma d (mm)
Área
secção
(cm2)
Jx
(cm4)
Wx
(cm3)
rx
(cm)
Jy
(cm4)
Wy
(cm3)
ry
(cm)
Peso
(Kg/m)
3"x 2 3/8" 76,2 59,2 4,32 10,8 105 27,6 3,12 18,9 6,4 1,33 8,5
3"x 2 3/8" 76,2 61,2 6,38 12,3 112 29,6 3,02 21,3 7,0 1,31 9,7
3"x 2 3/8" 76,2 63,7 8,86 14,2 121 32,0 2,93 24,4 7,7 1,31 1,.2
4"x 2 5/8" 101,6 67,6 4,83 14,5 252 49,7 4,17 31,7 9,4 1,48 11,4
4"x 2 5/8" 101,6 69,2 6,43 16,1 266 52,4 4,06 34,3 9,9 1,46 12,7
4"x 2 5/8" 101,6 71,0 8,28 18,0 283 55,6 3,96 37,6 10,6 1,45 14,1
4"x 2 5/8" 101,6 72,9 10,20 19,9 299 58,9 3,87 41,2 11,3 1,44 15,6
5"x 3" 127,0 76,2 5,33 18,8 511 80,4 5,21 50,2 13,2 1,63 14,8
5"x 3" 127,0 79,7 8,81 23,2 570 89,8 4,95 58,6 14,7 1,59 18,2
5"x 3" 127,0 83,4 12,50 28,0 634 99,8 4,76 69,1 16,6 1,57 22,0
6"x 3 3/8" 152,4 84,6 5,84 23,6 919 120,6 6,24 75,7 17,9 1,79 18,5
6"x 3 3/8" 152,4 87,5 8,71 28,0 1003 131,7 5,99 84,9 19,4 1,74 22,0
6"x 3 3/8" 152,4 90,6 11,80 32,7 1095 143,7 5,79 96,2 21,2 1,72 25,7

Exemplo: Para um perfil I, obtivemos pelo cálculo Wx = 61 cm3.
Devemos escolher pela tabela o perfil I com Wx = 80,4 cm3, com medidas de: 5” x 3” x 5,33 mm (altura x largura x
espessura da alma).

Diagrama da força cortante e momento fletor:

Sentido de montagem do diagrama: esquerda para a direita.

Cálculo da força cortante e do momento fletor em cada secção (I, II, III, etc).

Cálculo um pouco antes da secção e um pouco depois da secção.

 Motivo:
Momentofletor: um pouco antes, não tem a ação do momento, um pouco depois já existe a ação do
momento de 20 kNm.


NOTAS DE AULA ref. Resist Materiais – Sarkis 36




Carga distribuída

Exemplo: Carga uniformemente distribuída.

Força cortante

Neste trecho:

Numa distância X
Q = 2 x X

Momento fletor

Neste trecho:

Numa distância X
M = Q x X/2 = 2 x X x X/2

Após o trecho onde age a carga distribuída, considerar a força equivalente desta carga distribuída nos cálculos de
força cortante e momento fletor.






TABELA DE PERFIS PADRONIZADOS

PERFIL I
 Dimensões A EIXO X-X EIXO Y-Y P
Medida
Nominal
Altura
h (mm)
Largura
mesa b
(mm)
Espessura
alma d (mm)
Área
secção
(cm2)
Jx
(cm4)
Wx
(cm3)
rx (cm)
Jy
(cm4)
Wy
(cm3)
ry
(cm)
Peso
(Kg/m)
3"x 2 3/8" 76,2 59,2 4,32 10,8 105 27,6 3,12 18,9 6,4 1,33 8,5
3"x 2 3/8" 76,2 61,2 6,38 12,3 112 29,6 3,02 21,3 7,0 1,31 9,7
3"x 2 3/8" 76,2 63,7 8,86 14,2 121 32,0 2,93 24,4 7,7 1,31 1,.2
4"x 2 5/8" 101,6 67,6 4,83 14,5 252 49,7 4,17 31,7 9,4 1,48 11,4
4"x 2 5/8" 101,6 69,2 6,43 16,1 266 52,4 4,06 34,3 9,9 1,46 12,7
4"x 2 5/8" 101,6 71,0 8,28 18,0 283 55,6 3,96 37,6 10,6 1,45 14,1

NOTAS DE AULA ref. Resist Materiais – Sarkis 37
4"x 2 5/8" 101,6 72,9 10,20 19,9 299 58,9 3,87 41,2 11,3 1,44 15,6
5"x 3" 127,0 76,2 5,33 18,8 511 80,4 5,21 50,2 13,2 1,63 14,8
5"x 3" 127,0 79,7 8,81 23,2 570 89,8 4,95 58,6 14,7 1,59 18,2
5"x 3" 127,0 83,4 12,50 28,0 634 99,8 4,76 69,1 16,6 1,57 22,0
6"x 3 3/8" 152,4 84,6 5,84 23,6 919 120,6 6,24 75,7 17,9 1,79 18,5
6"x 3 3/8" 152,4 87,5 8,71 28,0 1003 131,7 5,99 84,9 19,4 1,74 22,0
6"x 3 3/8" 152,4 90,6 11,80 32,7 1095 143,7 5,79 96,2 21,2 1,72 25,7
8"x 4" 203,2 101,6 6,86 34,8 2400 236,0 8,30 155,1 30,5 2,11 27,3
8"x 4" 203,2 103,6 8,86 38,9 2540 250,0 8,08 165,9 32,0 2,07 30,5
8"x 4" 203,2 105,9 11,20 43,7 2700 266,0 7,86 179,4 33,9 2,03 34,3
8"x 4" 203,2 108,3 13,50 48,3 2860 282,0 7,69 194 35,8 2,00 38,0
10"x 4
5/8"
254,0 118,4 7,87 48,1 5140 405,0 10,30 282 47,7 2,42 37,7
10"x 4
5/8"
254,0 121,8 11,40 56,9 5610 442,0 9,93 312 51,3 2,34 44,7
10"x 4
5/8"
254,0 125,6 15,10 66,4 6120 482,0 9,60 348 55,4 2,29 52,1
10"x 4
5/8"
254,0 129,3 18,80 75,9 6630 522,0 9,35 389 60,1 2,26 59,6
12"x 5
1/4"
304,8 133,4 11,70 77,3 11330 743,0 12,10 563 84,5 2,70 60,6
12"x 5
1/4"
304,8 136,0 14,40 85,4 11960 785,0 11,80 603 88,7 2,66 67,0
12"x 5
1/4"
304,8 139,1 17,40 94,8 12690 833,0 11,60 654 94,0 2,63 74,4
12"x 5
1/4"
304,8 142,2 20,60 104,3 13430 881,0 11,30 709 99,7 2,61 81,9
15"x 5
1/2"
381,0 139,7 10,40 80,6 18580 975,0 15,20 598 85,7 2,73 63,3
15"x 5
1/2"
381,0 140,8 11,50 84,7 19070 1001,0 15,00 614 87,3 2,70 66,5
15"x 5
1/2"
381,0 143,3 14,00 94,2 20220 1061,0 14,70 653 91,2 2,63 73,9
15"x 5
1/2"
381,0 145,7 16,50 103,6 21370 1122,0 14,40 696 95,5 2,59 81,4
18"x 6" 457,2 152,4 11,70 103,7 33460 1464,0 18,00 867 113,7 2,89 81,4
18"x 6" 457,2 154,6 13,90 113,8 35220 1541,0 17,60 912 117,9 2,83 89,3
18"x 6" 457,2 156,7 16,00 123,3 36880 1613,0 17,30 957 122,1 2,79 96,8
18"x 6" 457,2 158,8 18,10 132,8 38540 1686,0 17,00 1004 126,5 2,75 104,3
20"x 7" 508,0 177,8 15,20 154,4 61640 2430,0 20,00 1872 211,0 3,48 121,2
20"x 7" 508,0 179,1 16,60 161,3 63110 2480,0 19,80 1922 215,0 3,45 126,6
20"x 7" 508,0 181,0 18,40 170,7 65140 2560,0 19,50 1993 220,0 3,42 134,0
20"x 7" 508,0 182,9 20,30 180,3 67190 2650,0 19,30 2070 226,0 3,39 141,5
20"x 7" 508,0 184,7 22,20 189,7 69220 2730,0 19,10 2140 232,0 3,36 148,9


PERFIL U
 P Dimensões A EIXO X-X EIXO Y-Y CG
Medida
Nominal
Peso
(Kg/m)
Altura
h (mm)
Espessura
alma d
(mm)
Largura
aba b
(mm)
 Área
secção
(cm²)
 Jx
(cm4)
 Wx
(cm²)
 rx
(cm)
Jy (cm4)
Wy
(cm³)
 ry
(cm)
 xG
(cm)
3"x 1 1/2" 6,1 76,2 4,32 35,8 7,78 68,9 18,1 2,98 8,2 3,32 1,03 1,11
3"x 1 1/2" 7,4 76,2 6,55 38 9,48 77,2 20,3 2,85 10,3 3,82 1,04 1,11
3"x 1 1/2" 8,9 76,2 9,04 40,5 11,4 86,3 22,7 2,75 12,7 4,39 1,06 1,16
4"x 1 5/8" 8,0 101,6 4,57 40,1 10,1 159,5 31,4 3,97 13,1 4,61 1,14 1,16
4"x 1 5/8" 9,3 101,6 6,27 41,8 11,9 174,4 34,3 3,84 15,5 5,1 1,14 1,15
4"x 1 5/8" 10,8 101,6 8,13 43,7 13,7 190,6 37,5 3,73 18,0 5,61 1,15 1,17
6"x 2" 12,2 152,4 5,08 48,8 15,5 546 71,7 5,94 28,8 8,06 1,36 1,3
6"x 2" 15,6 152,4 7,98 51,7 19,9 632 82,9 5,63 36,0 9,24 1,34 1,27
6"x 2" 19,4 152,4 11,1 54,8 24,7 724 95,0 5,42 43,9 10,5 1,33 1,31
6"x 2" 23,1 152,4 14,2 57,9 29,4 815 107 5,27 52,4 11,9 1,33 1,38
8"x 2 1/4" 17,1 203,2 5,59 57,4 21,8 1356 133,4 7,89 54,9 12,8 1,59 1,45

NOTAS DE AULA ref. Resist Materiais – Sarkis 38
8"x 2 1/4" 20,5 203,2 7,7 59,5 26,1 1503 147,9 7,6 63,6 14 1,56 1,41
8"x 2 1/4" 24,2 203,2 10 61,8 30,8 1667 164 7,35 72,9 15,3 1,54 1,4
8"x 2 1/4" 27,9 203,2 12,4 64,2 35,6 1830 180,1 7,17 82,5 16,6 1,52 1,44
8"x 2 1/4" 31,6 203,2 14,7 66,5 40,3 1990 196,2 7,03 92,6 17,9 1,52 1,49
10"x 2
5/8"
22,7 254 6,1 66 29,0 2800 221 9,84 95,1 19 1,81 1,61
10"x 2
5/8"
29,8 254 9,63 69,6 37,9 3290 259 9,31 117 21,6 1,76 1,54
10"x 2
5/8"
37,2 254 13,4 73,3 47,4 3800 299 8,95 139,7 24,3 1,72 1,57
10"x 2
5/8"
44,7 254 17,1 77 56,9 4310 339 8,7 164,2 27,1 1,7 1,65
10"x 2
5/8"
52,1 254 20,8 80,8 66,4 4820 379 8,52 191,7 30,4 1,7 1,76
12"x 3" 30,7 304,8 7,11 74,7 39,1 5370 352 11,7 161,1 28,3 2,03 1,77
12"x 3" 37,2 302,8 9,83 77,4 47,4 6010 394 11,3 186,1 30,9 1,98 1,71
12"x 3" 44,7 304,8 13 80,5 56,9 6750 443 10,9 214 33,7 1,94 1,71
12"x 3" 52,1 304,8 16,1 83,6 66,4 7480 491 10,6 242 36,7 1,91 1,76
12"x 3" 59,6 304,8 19,2 86,7 75,9 8210 539 10,4 273 39,8 1,9 1,83
15"x 3
3/8"
50,4 381 10,2 86,4 64,2 13100 688 14,3 338 51 2,3 2
15"x 3
3/8"
52,1 381 10,7 86,9 66,4 13360 701 14,2 347 51,8 2,29 1,99
15"x 3
3/8"
59,5 381 13,2 89,4 75,8 14510 762 13,8 387 55,2 2,25 1,98
15"x 3
3/8"
67,0 381 15,7 91,9 85,3 15650 822 13,5 421 58,5 2,22 1,99
15"x 3
3/8"
74,4 381 18,2 94,4 94,8 16800 882 13,3 460 62 2,2 2,03
15"x 3
3/8"
81,9 381 20,7 96,9 104,3 17950 942 13,1 498 66,5 2,18 2,21


CANTONEIRA DE ABAS IGUAIS
Dimensões Área P EIXO X-X e Y-Y
Dimensão
Nominal (pol)
Dimensão
Nominal
(mm)
Espessura
(pol)
Área
secção
(cm²)
Peso
(kg/m)
Jx = Jy
(cm4)
Wx =
Wy
(cm³)
rx = ry
(cm)
imáx
(cm)
imin
(cm)
xG =
yG
(cm)
5/8 x 5/8 16 x 16 1/8 0,96 0,71 0,20 0,18 0,45 0,56 0,3 0,51
3/4 x 3/4 19 x 19 1/8 1,16 0,88 0,37 0,28 0,58 0,73 0,38 0,58
7/8 x 7/8 22 x 22 1/8 1,35 1,04 0,58 0,37 0,66 0,8 0,48 0,66
7/8 x 7/8 22 x 22 1/8 1,48 1,19 0,83 0,49 0,76 0,96 0,51 0,76
1 x 1 25 x 25 3/16 2,19 1,73 1,24 0,65 0,76 0,95 0,48 0,81
1 x 1 25 x 25 1/4 2,83 2,21 1,66 0,98 0,73 0,91 0,48 0,86
Dimensões Área P EIXO X-X e Y-Y
Dimensão
Nominal (pol)
Dimensão
Nominal
(mm)
Espessura
(pol)
Área
secção
(cm²)
Peso
(kg/m)
Jx = Jy
(cm4)
Wx =
Wy
(cm³)
rx = ry
(cm)
imáx
(cm)
imin
(cm)
xG =
yG
(cm)
1 1/4 x 1 1/4 32 x 32 1/8 1,93 1,5 1,66 0,81 0,961,21 0,63 0,91
1 1/4 x 1 1/4 32 x 32 3/16 2,77 2,2 2,49 1,14 0,96 1,2 0,61 0,96
1 1/4 x 1 1/4 32 x 32 ¼ 3,61 2,86 3,32 1,47 0,93 1,16 0,61 1,01
1 1/2 x 1 1/2 38 x 38 1/8 2,32 1,83 3,32 1,14 1,19 1,5 0,76 1,06
1 1/2 x 1 1/2 38 x 38 3/16 3,42 2,68 4,57 1,63 1,16 1,47 0,73 1,11
1 1/2 x 1 1/2 38 x 38 1/4 4.45 3,48 5,82 2,13 1,14 1,44 0,73 1,19
1 1/2 x 1 1/2 38 x 38 5/16 5,42 4,26 6,65 4,53 1,11 1,39 0,73 1,24
1 3/4 x 1 3/4 44 x 44 1/8 2,7 2,14 5,41 1,63 1,39 1,76 0,88 1,21
1 3/4 x 1 3/4 44 x 44 3/16 3,99 3,15 7,49 2,29 1,37 1,73 0,88 1,29
1 3/4 x 1 3/4 44 x 44 1/4 5,22 4,12 9,57 3,11 1,34 1,69 0,86 1,34
1 3/4 x 1 3/4 44 x 44 5/16 6,45 5,05 11,23 3,77 1,32 1,66 0,86 1,39
1 3/4 x 1 3/4 44 x 44 3/8 7,61 5,94 12,9 4,26 1,29 1,61 0,86 1,45
2 x 2 51 x 51 1/8 3,09 2,46 7,90 2,13 1,6 2,03 1,01 1,39

NOTAS DE AULA ref. Resist Materiais – Sarkis 39
2 x 2 51 x 51 3/16 4,58 3,63 11,23 3,11 1,57 1,99 0,99 1,44
2 x 2 51 x 51 1/4 6,06 4,76 14,56 4,09 1,54 1,94 0,99 1,49
2 x 2 51 x 51 5/16 7,41 5,83 17,48 4,91 1,52 1,91 0,99 1,54
2 x 2 51 x 51 3/8 8,77 6,99 19,97 5,73 1,49 1,86 0,99 1,62
2 1/2 x 2 1/2 64 X 64 1/4 7,68 4,1 29,1 6,4 1,95 2,45 1,24 1,83
2 1/2 x 2 1/2 64 X 64 5/16 9,48 5 35,4 7,8 1,93 2,43 1,24 1,88
2 1/2 x 2 1/2 64 X 64 3/8 11,16 5,9 40,8 9,1 1,91 2,41 1,22 1,93
3 x 3 76 5/16 11,48 6,1 62,4 11,6 2,33 2,94 1,5 2,21
3 x 3 76 3/8 13,61 7,2 74,9 14 2,35 2,92 1,47 2,26
3 x 3 76 7/16 15,68 8,3 83,3 15,7 2,3 2,91 1,47 2,31
3 x 3 76 1/2 17,74 9,4 91,6 17,5 2,27 2,86 1,47 2,36
4 x 4 102 3/8 18,45 9,8 183,1 25,1 3,15 3,96 2 2,9
4 x 4 102 7/16 21,35 11,3 208,1 28,7 3,12 3,94 1,98 2,95
4 x 4 102 1/2 24,19 12,8 233,1 32,4 3,1 3,91 1,98 3
4 x 4 102 9/16 26,97 14,3 253,9 35,6 3,07 3,86 1,98 3,07
4 x 4 102 5/8 29,74 15,7 278,9 39,4 3,06 3,86 1,96 3,12
5 x 5 127 1/2 30,65 16,2 470,3 51,9 3,92 4,95 2,49 3,63
5 x 5 127 9/16 34,26 18,1 516,1 57,4 3,88 4,89 2,49 3,71
5 x 5 127 5/8 37,81 20 566,1 63,3 3,87 4,89 2,46 3,76
5 x 5 127 11/16 41,29 21,8 611,9 68,8 3,85 4,86 2,46 3,81
5 x 5 127 3/4 44,77 23,6 653,5 73,9 3,82 4,82 2,46 3,86
6 x 6 152 3/8 28,13 14,9 641,0 58,1 4,77 6,05 3,02 4,17
6 x 6 152 7/16 32,65 17,2 736,7 67,1 4,75 6,02 3,02 4,22
6 x 6 152 1/2 37,1 19,6 828,3 75,8 4,73 5,97 3 4,27
6 x 6 152 9/16 41,48 21,9 919,9 84,7 4,71 5,95 3 4,34
6 x 6 152 5/8 45,87 24,2 1007,3 93,2 4,69 5,94 2,97 4,39
6 x 6 152 11/16 50,19 26,5 1090,5 101,4 4,66 5,9 2,97 4,45
6 x 6 152 3/4 54,45 28,7 1173,8 109,9 4,64 5,84 2,97 4,52
6 x 6 152 13/16 58,65 31 1252,9 117,9 4,62 5,81 2,97 4,57
6 x 6 152 7/8 62,77 33,1 1327,8 125,5 4,6 5,8 2,97 4,62
8x 8 203 1/2 50 26,4 2022,9 137,2 6,36 8,05 4,01 5,56
8x 8 203 9/16 56 29,6 2251,8 153,3 6,34 8,02 4,01 5,61
8x 8 203 5/8 62 32,7 2472,4 168,9 6,31 7,97 4,01 5,66
8x 8 203 11/16 67,94 35,8 2688,8 184,4 6,29 7,95 4,01 5,72
8x 8 203 3/4 73,81 38,9 2901,1 199,9 6,27 7,92 3,99 5,79
8x 8 203 13/16 79,61 42 3109,2 215 6,25 7,89 3,99 5,84
8x 8 203 7/8 85,35 45 3313,2 229,9 6,23 7,86 3,96 5,89
8x 8 203 15/16 91,1 48,1 3508,8 244,3 6,21 7,84 3,96 5,94
8x 8 203 1" 96,77 51 3704,4 259,4 6,19 7,81 3,96 6,02










NOTAS DE AULA Resistência dos Materiais - 1

RESISTÊNCIA À TORÇÃO

A torção produz um deslocamento angular de uma secção transversal em relação a outra. A resistência à torção está
relacionada à resistência ao cisalhamento.
Ocorre em vigas com cargas excêntricas, vigas curvas, eixos, parafusos, etc.


MOMENTO TORÇOR OU TORQUE

Esforço de torção: quando atua um torque em uma das
extremidades e um contra-torque na extremidade oposta.

MT = 2 x F x S

MT: Momento torçor ou torque [Nm; ...]
F: Carga aplicada [N; ...]
S: Distância entre o ponto de aplicação da carga e o centro
da secção transversal [m; ...]


Para transmissões mecânicas (polias, engrenagens, rodas de
atrito, etc):

MT = FT x r

MT: Torque [Nm]
FT: Força tangencial [N]
r: Raio da peça [m]



MOVIMENTO CIRCULAR

Velocidade angular :
 = 2 x  x f

Frequência f:
f = n / 60

Velocidade periférica ou tangencial vp:
vp =  x r
Onde;

: Velocidade angular [rad/s]
f: Frequência [hz]
n: Rotação [rpm]
vp: Velocidade periférica [m/s]


POTÊNCIA P (ou Pot)
Potência é a realização de um trabalho na unidade de tempo.




NOTAS DE AULA Resistência dos Materiais - 2

P = trabalho / tempo

Em movimentos circulares:

P = FT x vp

P ou Pot: Potência [W]
FT: Força tangencial [N]
vp: Velocidade periférica [m/s]


1 CV = 735,5 w



TENSÃO DE CISALHAMENTO NA TORÇÃO 
Tensão de cisalhamento na torção :
max = MT / Wp

sendo que Wp = Jp / r

max: Tensão máxima de cisalhamento na torção
[Pa; ...]
MT: Momento torçor ou torque [Nm; Nmm; ...]
Jp: Momento polar de inércia [m4; mm4; ...]
r: Raio da secção transversal [m; mm; ...]
Wp: Módulo de resistência polar da secção
transversal [m3; mm3; ...]


No centro da secção transversal a tensão é nula.

A tensão aumenta à medida que o ponto estudado afasta-se do centro e aproxima-se da periferia.

A tensão máxima da secção ocorrerá na distância máxima entre o centro e a periferia, ou seja, quando ρ = r.
Momento polar de inércia Jp

Jp = Jy + Jx


Módulo de Resistência Polar Wp:

Wp = Jp / rmax

[m3]; [cm3]; [mm3]; ...

rmax: comprimento entre o polo e o ponto mais distante da
periferia da secção transversal.


Quanto maior o módulo de resistência polar da secção
transversal de uma peça, maior a sua resistência à
torção.


Distorção γ Ângulo de torção θ



NOTAS DE AULA Resistência dos Materiais - 3

Deslocamento do ponto A da periferia para uma
posição A’.
γ =  / G

γ: distorção [rad]
: tensão atuante [PA]
G: Módulo de elasticidade transversal do material
[PA]

θ = MT x l / Jp x G

θ: ângulo de torção [radianos]
 l : comprimento da peça
Jp: Momento polar de inércia


DIMENSIONAMENTO


adm = MT / Wp
adm =  / k

MT: Torque
adm ou : Tensão admissível de cisalhamento
k: Fator ou coeficiente de segurança









NOTAS DE AULA Resistência dos Materiais - 4

EXEMPLOS:

Nos exemplos a seguir, basicamente se aplicam as fórmulas já vistas, tomando-se o cuidado de se adequar as
unidades de medida. Estas unidades tem que ser compatíveis entre si.

1) Um eixo maciço representado na figura possui diâmetro d = 40 mm e comprimento l = 0,9 m, se encontra girando
movido por um torque de MT = 200 Nm.

Determinar para o movimento do eixo-árvore:
a) Força tangencial
b) Velocidade periférica
c) Potência
d) Tensão máxima atuante
Gaço = 80 GPa













NOTAS DE AULA Resistência dos Materiais - 5

2) Um eixo em rotação possui d = 80mm e comprimento igual a 90 cm, transmitindo uma potência de 15 kW a uma
freqüência de 10 Hz.

Determinar:
a) Tensão máxima de cisalhamento atuante
b) Distorção do eixo
c) Ângulo de torçãoGaço = 80 GPa


3) Determinar o torque resultante agindo nas secções transversais dos pontos C e D.
O eixo está fixado em B.

Cálculo do momento torçor resultante a partir da secção A.




NOTAS DE AULA Resistência dos Materiais - 6

Secção C:

∑MC = 0
250 - MC = 0, então MC = 250Nm (sentido anti-horário).

Secção D:

∑MD = 0
-250 + 400 - MD = 0, então MD = 150Nm (sentido horário).

4) Determinar o torque resultante agindo nas secções transversais dos pontos B e C, com o eixo fixado em A.


Cálculo do momento torçor resultante a partir da ponta livre do eixo.

Secção B:

∑MB = 0
500 – 350 - MB = 0, então MB = 150 lb.ft (sentido horário)

Secção C:

∑MC = 0
500 - MC = 0, então MC = 500lb.ft (sentido horário)





NOTAS DE AULA Resistência dos Materiais - 7

5) Dimensionar o eixo-árvore maciço de aço para que transmita com
segurança uma potência de 7355 W (aprox. 10 CV), girando a uma rotação
de 800 rpm. O material a ser utilizado é o ABNT 1040L, com = 50 MPa
(tensão admissível de cisalhamento na torção).



a) f = n / 60, então f = 800 / 60 = 13,33 Hz

b)  = 2 x  x f, então  = 2 x  x 13,33 = 83,75 rad/s

c) MT = Pot / , então MT = 7355 / 83,75 = 87,82 Nm

d) = MT / Wp e Wp =  x d3 / 16
então x Wp = MT , então ( x d3 / 16) x = MT , então ( x d3 / 16) x 50 x 106 = 87,82, então 9.817.477 x d3 =
87,82
d3 = 87,82 / 9.817.477 = 8,94 x 10-6, então d = 3 8,94 x 10-6 = 0,021 m = 21 mm.

6) A figura abaixo representa uma turbina, sendo conhecidos a sua velocidade angular de 5,2 rad/s. a sua potência
de 25.000 W e o diâmetro do seu eixo de 0,15 m (150 mm).

Calcular:
a) Rotação do eixo da turbina.
b) Torque no eixo da turbina.
c) Tensão de cisalhamento máxima agindo no eixo da turbina.

 = 5,2 rad/s
d = 0,15 m
Pot = 25.000 W

a) Rotação
 = 2 x  x f, então f =  / 2 = 5,2 / 2 = 0,83 Hz
f = n / 60, então n = 60 x f = 60 x 0,83 = 50 rpm

b) Torque
MT = Pot /  = 25.000 / 5,2 = 4.808 Nm

c) Tensão cisalhamento
Wp =  x d3 / 16 =  x 0,153 / 16 = 6,63 x 10-4 m3
 = MT / Wp = 4.808 / 6,63 x 10-4 = 725 x 104 N/m2 = 7,25 x 106 N/m2


7) A figura dada representa uma transmissão por correias, onde o eixo do motor transmite o movimento de rotação
para o eixo (1) através de um sistema de polias e correia.
Determinar o diâmetro do eixo (1), que é maciço, para resistir à torção.
O material do eixo é um aço liga com tensão de cisalhamento igual a 20 x 106 N/m2.
Deve ser utilizado um coeficiente de segurança igual a 4.



NOTAS DE AULA Resistência dos Materiais - 8

Desprezar perdas na transmissão.


Sabemos que a rotação no eixo (1) é n1 = 456 rpm


f1 = n1 / 60 = 456 / 60 = 7,6 Hz
1 = 2 x  x f1 = 2 x  x 7,6 = 47,75 rad/s
MT1 = Pot / 1 = 12.000 / 47,75 = 251,3 Nm

max =  / k = 20 x 106 / 4 = 5 x 106 N/m2

adm = MT / Wp, então Wp= MT / adm = 251,3 / 5 x 106 = 5,03 x 10-5

Wp = (  x d3 ) / 16 , então 5,03 x 10-5 = (  x d3 ) / 16 , então 16 x 5,03 x 10-5 /  = d3

d3= 25,6 x 10-5

d = 3√ 25,6 x 10-5

d = 0,06351 m = 63,5 mm


8) Definir o diâmetro do eixo de um motor elétrico, o qual deve ser dimensionado a partir das seguintes informações.
No eixo deste motor está fixada uma polia, que por sua vez movimenta outra polia de maior diâmetro, acionada
através de correia.
Este motor deve transmitir uma potência de 8000 W, a uma rotação de 1.800 rpm = 30Hz
O material do eixo é um aço liga com tensão de cisalhamento igual a 20 x 106 N/m2.
Deve ser utilizado um coeficiente de segurança igual a 4.



f = 30 Hz

 = 2 x  x f = 2 x  x 30 = 188,5 rad/seg

MT = Pot /  = 8000 / 188,5 = 42,4 Nm

adm =  / F = 20 x 106 / 4 = 5 x 106 N/m2

adm = MT / Wp  Wp = MT / adm
Wp = 42,4 / 5 x 106 = 8,48 x 10-6 m3



NOTAS DE AULA Resistência dos Materiais - 9


Wp =  x d3 / 16  Wp x 16 /  = d3
d3 = 8,48 x 10-6 x 16 /  = 43,19 x 10-6
d = 3 (43,19 x 10-6 ) = 0,035 m = 3,5 cm = 35 mm







REF: MECÂNICA TÉCNICA E RESISTÊNCIA DOS MATERIAIS – SARKIS MALCONIAN
1

RESISTÊNCIA DOS MATERIAIS - TRELIÇAS PLANAS

É um conjunto de elementos de construção (barras redondas, chatas, cantoneiras, perfis I, U,...)
interligados entre si sob forma geométrica triangular através de pinos, solda, rebites, parafusos, que visam
formar uma estrutura rígida, com a finalidade de receber e ceder esforços.
Neste caso todos os elementos se encontram no mesmo plano.

As treliças são utilizadas em pontes, coberturas, torres, guindastes, ....




No exemplo ao lado, a estrutura é composta por 4
nós que são pontos de união das barras (A, B, C e
D) e 5 barras (1, 2, 3, 4, 5).

Tipos de treliça:





Dimensionamento de uma treliça:
2

Se o sistema encontra-se em equilíbrio de forças, então qualquer nó do sistema também se encontra com
este mesmo equilíbrio.
As mesmas regras utilizadas para cálculo de reações nos apoios em estruturas, também são utilizadas no
dimensionamento de treliças:  Fx = 0 (forças horizontais);  Fy = 0 (forças verticais);  M = 0
(momentos).
O cálculo de equilíbrio de forças é feito da mesma forma como é calculado nos nós dos apoios, e as forças
devem seguir a direção das barras.


Método dos Nós: Verificar o equilíbrio em cada nó da treliça, conforme sequência a seguir:
Determinar as reações nos apoios.
Identificar o tipo de solicitação em cada barra (tração ou compressão).
Verificar o equilíbrio de cada nó da treliça, iniciando sempre os cálculos pelo nó que tenha o menor
número de incógnitas.
Se o nó estiver sendo tracionado, a barra também estará sendo tracionada. Se estiver sendo comprimido,
a barra estará sendo também comprimida.

Para dimensionamento da barra quanto à sua resistência à tração ou compressão, utilizar somente forças
axiais, ou seja, forças perpendiculares à secção da barra (forças que acompanham a direção das barras).
Para dimensionamento da barra, considerar a maior força atuante entre todas as barras que compõem a
estrutura (se a estrutura for composta pelo mesmo tipo de perfil e dimensão).


EXEMPLOS

Nomenclatura utilizada para identificar reações nos exemplos a seguir, em um determinado apoio
A:
Reações na direção x (eixo horizontal): RAx, ou RAh, ou FAv, ou HA
Reações na direção y (eixo vertical): Ray, ou RAv, ou FAy, ou VA

1) Determinar as forças normais nas barras
da seguinte treliça.

O ângulo  formado pelas barras (1) e (2) e pelas barras (4) e (5) será determinado pela tg .
tg  = 1,5 / 2 = 0,75
 = 37

Reações nos apoios:
3

MA = 0
4RB = 20 x 2 + 6 x 1,5 = 49
RB = 49 / 4 = 12,15 kN

Fy = 0
RAV + RB = 20
RAV = 20 – 12,25 = 7,75 kN

Fx = 0
RAH = 6 kN


Forças normais nas barras:
O nó A é um dos indicados para o início dos
cálculos, por possuir, juntamente com o nó B, o
menor número de incógnitas.
Fy = 0
F1 x sen 37 = RAV = 7,75
F1 = 7,75 / 0,6 = 12,9 kN

Fx = 0
F2 = RAH + F1 x cos 37
F2 = 6 + 12,9 x 0,8
F2 = 16,3 kN


Determinada a força F2, o nó mais simplespara prosseguir os cálculos é o C.

Fx = 0
F4 = F2 = 16,3 kN

Fy = 0
F3 = 20 kN


Para determinar a força normal na barra (5),
utilizamos o nó B.

Fy = 0
F5 x sen 37 = RB
F5 = 12,25 / 0,6
F5 = 20,42 kN


2) Dimensionar o perfil (padrão americano) por esforços normais de tração e compressão, utilizado na
estrutura abaixo, sabendo-se que o mesmo é do tipo U e confeccionado em aço ASTM A36, e
considerando-se todos os perfis de mesma secção.
4



a) Identificar os nós e barras, e as forças de reação nos apoios.


b) Calcular as reações nos apoios A e B.
FH = 0  RAH – 5 = 0  RAH = 5 ton.
MB = 0  -4 x RAV + 5 x 6 = 0  RAV = 7,5 ton.
FV = 0  -RAV + RBV = 0  -7,5 + RBV = 0  RBV = 7,5 ton.

c) Calcular o equilíbrio de forças no nó A.

cos  = 2 / 3  cos  = 0,66   = 56,3.
FV = 0  F2 x sen 56,3 - 7,5 = 0  F2 = 9,0 ton.
FH = 0  -F2 x cos 56,3 - F1 + 5 = 0  -9,0 x cos 56,3 - F1 + 5 = 0  F1 = 0,006 ton.

d) Calcular o equilíbrio de forças no nó B.

 = 90 -  = 90 - 56,3 = 33,7.
FH = 0  -F3 x cos 56,3 + 0,006 = 0  F3 = 0,01 ton.
5

FV = 0  7,5 - F3 x sen 56,3 - F5 = 0  7,5 - 0,01 x sen 56,3 - F5 = 0  F5 = 7,5 ton.

e) Calcular o equilíbrio de forças no nó D.

FH = 0  7,5 – F4 x cos 33,7 = 0  F4 = 9,0 ton.

f) Cálculo da tensão admissível de tração ou compressão.

A máxima força normal atuando no perfil é de 9,0 ton = 9.000 Kgf.
Adotando-se fator de segurança K = 4,5 e para o aço ASTM A36 conforme valores tabelados, e = 2.500
Kgf/cm2.
adm = e / K = 2.500 / 4,5 = 556 Kgf/cm2.

g) Definição do perfil.
adm = Força / Área  Área = Força / adm = 9.000 / 556 = 16,2 cm2.
Adotado perfil U de 6” (15,63 Kg/m), com área da secção transversal de 19,9 cm2.

3) Dimensionar o perfil (padrão americano) por esforços normas de tração e compressão, utilizado na
estrutura abaixo, sabendo-se que o mesmo é do tipo cantoneira de abas iguais e confeccionado em aço
liga ASTM A242, e considerando-se todos os perfis de mesma secção transversal.


a) Calcular a força resultante devido à carga uniformemente distribuída.
q = 500 Kgf/m
Se em cada metro nós temos atuando 500 Kgf, então em 8 m teremos 8 x 500 Kgf, que resulta numa força
resultante P = 4.000 Kgf = 4 ton, aplicada na metade do comprimento de 8 m.

b) Identificar os nós e barras, as forças de reação nos apoios e a força resultante devido à carga
concentrada.

6


c) Calcular as reações nos apoios A e B.
FH = 0  RAH = 0.
MB = 0  4 x RAV – 4 x 2 = 0  RAV = 2 ton.
FV = 0  RAV + RBV – 4 = 0  RAV + RBV = 4  RBV = 2 ton.

d) Calcular o equilíbrio de forças no nó A.

tg  = 2 / 4  tg  = 0,5   = 26,6.
FV = 0  -F2 x cos 26,6 + 2 = 0  F2 = 2,2 ton.
FH = 0  -F2 x sen 26,6 + F1= 0  -2,2 x sen 26,6 + F1= 0  F1 = 1 ton.

e) Calcular o equilíbrio de forças no nó B.

Por simetria, F4 = F2 = 2,2 ton.

f) Calcular o equilíbrio de forças no nó C.

tg  = 4 / 2  tg  = 2   = 63,4.
FH = 0  2,2 x cos 63,4 - F3 = 0  F3 = 1 ton.

g) Cálculo da tensão admissível de tração ou compressão.
A máxima força normal atuando no perfil é de 2,2 ton = 2.200 Kgf.
Adotando-se fator de segurança K = 3,38 e para o aço ASTM A242 conforme valores tabelados, e =
3.500 Kgf/cm2.
adm = e / K = 3.500 / 3,38 = 1.036 Kgf/cm2.

h) Definição do perfil.
adm = Força / Área  Área = Força / adm = 2.200 / 1.036 = 2,12 cm2.
Adotado cantoneira L de 1” x 1” x 3/16” (área de 2,19 cm2).


4) Determinar a cantoneira de abas iguais conforme padrão americano, a serem utilizadas nesta treliça,
supondo-se que todas elas sejam iguais e fabricadas em aço carbono ASTM A36.
1 KN = 0,10 x 103 Kgf.
7



a) Identificar os nós e barras, e as forças de reação nos apoios.


b) Calcular as reações nos apoios A e B.
FH = 0  -RAH + 20 + 20 = 0  RAH = 40 KN.
MB = 0  -RAV x 3 + 20 x 2 + 20 x 4 = 0  RAV = 40 KN.
FV = 0  -RAV + RBV = 0  -40 + RBV = 0  RBV = 40 KN.

c) Calcular o equilíbrio de forças no nó A.

tg  = 2 / 1,5  tg  = 1,33   = 53.
FV = 0  F6 x sen 53 - 40 = 0  F6 = 50,1 KN.
FH = 0  F6 x cos 53 - 40 + F7 = 0  F7 = 9,8 KN.

d) Calcular o equilíbrio de forças no nó B.

Por simetria,  =  = 53.
8

FH = 0  F5 x cos 53 - 9,8 = 0  F5 = 16,3 KN.
FV = 0  -F5 x sen 53 - F4 + 40 = 0  -16 x sen 53 - F4 + 40 = 0  F4 = 27 KN.

e) Calcular o equilíbrio de forças no nó D.

FH = 0  -F3 + 20 = 0  F3 = 20 KN.
FV = 0  27 – F2 = 0  F2 = 27 KN.


f) Calcular o equilíbrio de forças no nó E.

 = 90 -  = = 90 - 53 = 37.
FV = 0  27 – F1 x cos 37 = 0  F1 = 33,8 KN.

g) Cálculo da tensão admissível de tração ou compressão.
A máxima força normal atuando nas cantoneiras da treliça é de 50,1 KN (barra (6)).
F6 = 50,1 x 0,10 x 103 Kgf = 5.010 Kgf.
Adotando-se fator de segurança K = 4,5 e para o aço ASTM A36 conforme valores tabelados, e = 2.500
Kgf/cm2.
adm = e / K = 2.500 / 4,5 = 556 Kgf/cm2.

Definição da cantoneira.
adm = Força / Área  Área = Força / adm = 5.010 / 556 = 9 cm2.
Adotado cantoneira L de 2 ½” x 2 ½” x 5/16”, com área da secção transversal de 9,48 cm2.






















9

Método de Ritter (Seccionamento):
Através do método de Ritter, para calcular as cargas axiais nas barras de uma treliça plana, procede-se da
seguinte forma:

- Cortar a treliça em 2 partes, adotando-se uma das partes para verificar o equilíbrio e
ignorando a outra até o próximo corte.
- Ao cortar a treliça, o corte deverá interceptar a treliça gerando no máximo 3 incógnitas para
serem determinadas pelas equações de equilíbrio.
- No cálculo, entrarão as barras das treliças cortadas e as forças, incluindo as de reação, na
parte adotada para verificação do equilíbrio.
- Repetir o procedimento até que todas as barras das treliças estejam calculadas.
- Neste método pode-se considerar inicialmente que todas as barras estejam tracionadas.
Caso haja contração, o resultado do cálculo será negativo.
- Nesta análise, com o objetivo de agilizar os cálculos, avaliar a simetria do conjunto
estrutural.

Exemplo:
Determinar as forças normais nas
barras da seguinte treliça.


a) Reação nos apoios A e B.
A reação será determinada através do
somatório de momentos em relação ao
apoio A, e o somatório das forças na
vertical.

O ângulo  é determinado através de
sua tangente: tg  = 2 / 2 = 1, então  =
45.

MA = 0
6RB = 36 x 4 + 18 x 2
RB = 30 kN

FV = 0
RA + RB = 36 + 18
RA = 24 kN




b) Cálculo das cargas axiais nas barras.

10

Através do corte AA determinam-se as cargas
axiais nas barras (1) e (2).
FV = 0
F1 x sen 45 + 24 = 0
F1 = - 24 / 0,707 = - 33,95 kN (BC)

FH = 0
F2 + F1 x cos 45o = 0
F2 = - F1 x cos 45o
F2 = - (-33,95) x 0,707
F2 = + 24 kN (BT)


Aplica-se o corte BB na treliça, e adota-se a parte
à esquerda para cálculo, para que se determine a
força axial nas barras (3) e (4).

FV = 0
F3 = 24 kN (BT)

MD = 0
2F4 + 24 x 2 = 0
F4 = - 24 kN (BC)


Para determinar as forças nas barras (5) e (6),
aplica-se o corte CC, e adota-se a parte à
esquerda do corte para o cálculo.
FV = 0
F5 x sen 45o + 24 – 18 = 0
F5 = - 6 / 0,707 = - 8,49 kN (BC)

ME = 0
- 2F6 + 4 x 24 – 18 x 2 = 0
F6 = (96 – 36) / 2 = 60 / 2
F6= 30 kN (BT)


No corte DD, isolamos o nó F da treliça,
para determinar a força na barra (7) e (8).
FV = 0
F7 = 36 kN (BT)

FH = 0
F8 = F6 = 30 kN (BC)


11

Através do corte EE, determina-se a força
axial na barra (9).
FV = 0
F9 x sen 45o + 30 = 0
F9 = - 30 / 0,707 = - 42,43 kN (BC)



LISTA DE EXERCÍCIOS - TRELIÇAS - GABARITO

Calcular as forças que estão agindo nas barras das treliças e indicar se as mesmas estão sendo
tracionadas ou comprimidas. Desenhar os vetores força.

1)

F1=12,9kN(compressão),F2=16,3kN(tração),F3=12kN(tração),
F4=16,3kN(tração),F5=20,3kN(compressão)


2) (resolução) Utilizando o método dos nós, calcular as forças nas barras (1), (2) da seguinte estrutura
plana no formato de treliça. Indicar também se as mesmas estão sendo tracionadas ou comprimidas.
Quando o nó está sendo comprimido, a barra no qual está ligada também estará sendo comprimida e vice-
versa.
Sabe-se que as reações nos apoios e suas direções e sentidos são: RAy = 4,74kN (para cima), RBy =
5,26kN (para cima) e RBx = 5kN (para direita)
Unidades de medida de comprimento em cm.

12


Nó A



Fy = 0
-0,39F2 + 4,74 = 0, então F2 = 4,74 / 0,39 = 12,15kN (compressão)
Fx = 0
F1 - 0,92F2 = 0, então F1 = 0,92F2 = 0,92 x 12,15 = 11,18kN (tração)


3) (resolução) Utilizando o método dos nós, calcular as forças nas barras (1), (2), (4) e (5) da seguinte
estrutura plana no formato de treliça. Indicar também se as mesmas estão sendo tracionadas ou
comprimidas.
Quando o nó está sendo comprimido, a barra no qual está ligada também estará sendo comprimida e vice-
versa.
Sabe-se que as reações nos apoios e suas direções e sentidos são: RAy = 3kN (para baixo), RBy = 13kN
(para cima) e RBx = 5kN (para direita)
Unidades de medida de comprimento em cm.

13


Nó B
Fy = 0
F1 = 13kN (compressão)
Fx = 0
F2 = 5kN (compressão)




Nó D
Fy = 0
F5 = 0
Fx = 0
F4 = 5kN (compressão)





4)

F1=54,1kN(compressão),F2=45kN(tração),F3=60kN(tração),
F4=45kN(tração),F5=54,1kN(compressão)


5)

F1=100kN(compressão),F2=80kN(tração),F3=90kN(tração),
F4=80kN(tração),F5=85,2kN(compressão)

Notas de aula 1


RESISTÊNCIA DOS MATERIAIS – CONCEITOS E EQUILÍBRIO DE FORÇAS E MOMENTOS

A Resistência dos Materiais fornece métodos para a análise dos elementos mais comuns em estruturas.

O projeto da estrutura de qualquer edifício, máquina ou outro elemento qualquer, é um estudo através do
qual a estrutura em si e suas partes componentes são dimensionadas de forma que tenham resistência
suficiente para suportar os esforços para as condições de uso a que serão submetidas.

A análise de tensões, esforços e propriedades mecânicas dos materiais são os principais aspectos da
resistência dos materiais.

Com base em um fator ou coeficiente de segurança desejável e na análise estrutural chega-se às
dimensões dos elementos estruturais.

Algumas causas de falhas das estruturas:
Erro de projeto
Fadiga
Falha de material
 Má utilização
Falha das juntas

Falhas ocorrem por forças:
Estáticas
Peso próprio
 Cargas elevadas
Dinâmicas
Forças em movimento
Ventos
Mar
Veículos
Pessoas

As cargas que solicitam uma estrutura são classificadas em dois tipos:
Permanentes: atuam de forma constante sobre a estrutura - como o peso próprio.
Acidentais: atuam em determinados momentos e em outros não - como um veículo passando por
uma ponte, ou as pessoas em uma sala de aula.

Exemplos de cargas


Um navio sendo solicitado pela ação das ondas é
um dos exemplos em que não se conhece com
exatidão os esforços que a estrutura deverá ser
capaz de suportar, e nesse caso o
dimensionamento da estrutura é feito com base em
dados estatísticos.

Força exercida pelo vento. Um exemplo bastante
conhecido desse tipo de solicitação é a Ponte de
Tacoma, que acabou por entrar em colapso devido
à ação do vento.






Notas de aula 2


Exemplos de estruturas


Armação de carroceria de veículos de passeio


Cobertura de casas, galpões e armazéns


Ponte

Torre de transmissão
Torre de transmissão


FORÇAS QUE ATUAM EM UMA ESTRUTURA




SISTEMA INTERNACIONAL DE UNIDADES (SI)
Unidade Símbolo Grandeza
metro m comprimento
quilograma Kg massa
segundo s tempo
ampère A corrente elétrica
Kelvin K temperatura termodinâmica
mol mol quantidade de matéria
Notas de aula 3


candela cd intensidade luminosa
radiano (*) rad ângulo plano
esterradiano (*) sr ângulo sólido
(*) unidades suplementares

A força é derivada das unidades básicas pela segunda lei de Newton. Por definição, um Newton é a força
que fornece a um quilograma massa a aceleração de um metro por segundo ao quadrado.
2
1N = 1 kg .1 m/s

Outras unidades derivadas do SI
Quantidade Unidade Básica
Área Metro quadrado (m2)
Tensão Newton por metro quadrado (N/m2) ou Pascal (Pa)

Unidades admitidas temporariamente
Unidade Símbolo Valor no sistema internacional
bar bar 10
5 Pa
cavalo-vapor cv 735,5 w
quilograma-força Kgf 9,80665 N

Prefixos de Unidades
Múltiplos e submúltiplos do metro conforme o Sistema Internacional de Medidas (SI)
Nome Símbolo Fator de multiplicação
tera T 10
12 = 1.000.000.000.000
 giga G 10
9 = 1.000.000.000
mega M 10
6 = 1.000.000
quilo k 10
3 = 1.000
hecto h 10
2 = 100
deca da 10
1 = 10
 1 = 1
deci d 10
-1 = 0,1
centi c 10
-2 = 0,01
mili m 10
-3 = 0,001
micro  10
-6 = 0,000 001
nano n 10
-9 = 0,000 000 001
pico p 10
-12 = 0,000 000 000 001

Exemplos de conversões de unidades de medida:

a)
1MPa = 1N/mm2
1Kgf = 9,8N = aproximadamente 10N
1cm2 = 100mm2
1kN = 1 x 103N = 1.000N
1mm = 1 x 10-3m = 0,001m ou 1m = 103mm
1GPa = 1.000MPa

b) Conversão de 150kgfcm para Nmm:
1kgf = 10N
1cm = 10mm
Substituindo kgf e cm, por seu equivalente em N e mm:
Notas de aula 4


150kgfcm = 150 x 10N x 10mm = 15.000Nmm

c) Conversão de 20kN/cm2 para N/mm2:
1kN = 103 N
1cm2 = 100mm2
Substituindo kN e cm2, por seu equivalente em N e mm2:
20kN/cm2 = 20 x 103N / 100mm2 = 200N/mm2

d) Conversão de 150MPa para N/mm2 :
1MPa = 1N/mm2
Aplicando regra de três:
150MPa = 150N/mm2

e) Conversão de 210GPa para N/mm2:
1GPa = 103MPa
Aplicando regra de três:
3
3 21GPa 10 MPa = , então X = 210x10 MPa = 210.000MPa = 210.000N/mm
210GPa X




VETORES
Indicado através do módulo (intensidade), direção e sentido.

a) Decomposição

Módulo = 15kN
Direção = inclinado de 40° em relação ao plano horizontal
Sentido = para cima e para o lado direito

Decomposição da força (projeção nos eixos X – horizontal e Y – vertical):

Fy
sen 40° = , então Fy = 0,64 x 15 = 9,6kN
15
Fx
cos 40 = , então Fx = 0,77 x 15 = 11,5kN
15



b) Decomposição

Módulo = 50kN
Direção = inclinado de 75° em relação ao plano horizontal
Sentido = para baixo e para o lado esquerdo
Notas de aula 5



Decomposição da força (projeção nos eixos X – horizontal e Y – vertical):

Fy
sen 75° = , então Fy = 0,97 x 50 = 48,5kN
50
Fx
cos 75 = , então Fx = 0,26 x 50 = 13kN
50



c) Soma vetorial (vide exemplo a) decomposição)

Pitágoras:
2 2 2 2 2R = 11,5 + 9,6 , então R = 11,5 + 9,6 = 15kN


Lei dos senos:
seno do ângulo interno
Pela lei dos senos, em qualquer triângulo, é constante a relaçãoda divisão .
lado oposto a este ângulo
Triângulo retângulo, então 40 + 90° + = 180 , então = 180 - 130 = 50     
sen90° sen40° sen50°
Aplicando a Lei dos senos: = =
R 9,6 11,5
sen90° sen40° sen90° x 9,6
 = , então = R, então R = 15kN
R 9,6 sen40°


d) Soma vetorial R (vetores na mesma direção)









Notas de aula 6


VÍNCULOS ESTRUTURAIS
São elementos de uma estrutura que impedem o seu movimento. Também chamados de apoios.

Tipos de Apoio

Apoio móvel ou vínculo simples ou móvel – é capaz de impedir o movimento do corpo numa direção
pré-determinada (uma única reação ao movimento).

A representação esquemática indica a reação de apoio R na direção do único movimento impedido
(deslocamento na vertical).

Apoio fixo ou vínculo duplo ou fixo – é capaz de impedir qualquer movimento do corpo em todas as
direções, permanecendo livre apenas a rotação.


Engaste ou engastamento – é capaz de impedir qualquer movimento do corpo e o movimento de
rotação do corpo em relação a esse ponto (fornece 2 reações ao movimento e um contra-momento).










Notas de aula 7




Ligação ou Nó - Ponto de interligação dos elementos de construção que fazem parte de uma estrutura.
Podem ser utilizados parafusos, rebites, solda, etc.


ESTRUTURA
É um conjunto de elementos de construção, composto com a finalidade de receber e transmitir
esforços.

CLASSIFICAÇÃO DAS ESTRUTURAS QUANTO À SUA FIXAÇÃO

Simplesmente apoiadas




b) Bi-engastada (fixa) c) Engastada-apoiada




d) Em balanço e) Em balanço nas extremidades


Notas de aula 8


CLASSIFICAÇÃO DAS ESTRUTURAS QUANTO A SUA ESTATICIDADE (POSSIBILIDADE DE
MOVIMENTO)

Estruturas isostáticas


Quando o número de movimentos impedidos é igual ao estritamente necessário para impedir o
movimento de corpo rígido da estrutura, diz-se que a estrutura é isostática, ocorrendo uma situação
de equilíbrio estável.
N.o de reações = n.o de equações de equilíbrio

Estruturas hipoestáticas

Quando o número de movimentos impedidos é menor que o necessário para impedir o movimento de
corpo rígido da estrutura, diz-se que a estrutura é hipoestática, ocorrendo uma situação indesejável de
equilíbrio instável.

Estruturas hiperestáticas

Quando o número de movimentos impedidos é maior que o necessário para impedir o movimento de
corpo rígido da estrutura, diz-se que a estrutura é hiperestática, ocorrendo uma situação indesejável de
equilíbrio estável.

Nesse caso, as equações universais da Estática não são suficientes para a determinação das reações
de apoio, sendo necessárias equações adicionais de compatibilidade de deformações.


TIPOS DE CARREGAMENTO EM ESTRUTURAS

Cargas concentradas – são uma forma aproximada de tratar cargas distribuídas em áreas muito reduzidas
(em comparação com as dimensões da estrutura). São representadas por cargas aplicadas pontualmente.








Notas de aula 9






Cargas distribuídas – são cargas distribuídas continuamente, atuando ao longo de um dado trecho. Os
tipos mais usuais são as cargas uniformemente distribuídas e as cargas uniformemente variáveis –
triangulares.

Exemplos:

Outros exemplos: barragens, comportas, tanques, pontes, carga em um caminhão, etc.

A carga distribuída é substituída por uma carga resultante concentrada, que corresponde à área da figura
representativa da carga distribuída.
O ponto de aplicação da carga resultante está localizado no centro de gravidade da figura.

Exemplos de transformação de uma carga distribuída em uma carga concentrada:






Notas de aula 10



Cargas-momento – são cargas do tipo momento fletor (ou torsor) aplicadas em um ponto qualquer da
estrutura.




EQUILÍBRIO DE FORÇAS E MOMENTOS

Força
As forças são grandezas vetoriais caracterizadas por direção, sentido e intensidade.


Momento
O momento representa a tendência de giro (rotação) em torno de um ponto, provocada por uma força.


Condições de Equilíbrio
Um corpo qualquer, submetido a um sistema de forças, está em equilíbrio estático caso não haja
qualquer tendência à sua translação ou à rotação.


Para que um corpo seja considerado em equilíbrio, é necessário que sejam satisfeitas as seguintes
condições:




Notas de aula 11


Convenção de sinais para forças e momentos (utilizada quando houver o cálculo de forças ou momentos
resultantes)

EIXO X – FORÇAS HORIZONTAIS
EIXO Y – FORÇAS VERTICAIS
M – MOMENTO DE UMA FORÇA OU SIMPLESMENTE MOMENTO

SE AS FORÇAS E/OU MOMENTOS TIVEREM OS MESMOS SENTIDOS DOS INDICADOS
NA FIGURA AO LADO, SERÃO CONSIDERADOS POSITIVOS.
PODEMOS TAMBÉM ADOTAR O MOMENTO POSITIVO NO SENTIDO HORÁRIO.

Momento M provocado por uma força, em relação a um dado ponto da estrutura
M = F x d
M: Momento
F: Força aplicada
d: Distância entre o ponto de aplicação da força e o ponto considerado para cálculo do momento.

A cota da distância entre a força e o ponto de referência será sempre perpendicular à direção da força.


Exemplo A: 20 Newtons x 1 metros = 20 N.m (Newton metros)
Exemplo B: 10 Newtons x 2 metros = 20 N.m (Newton metros)

Teorema de Varignon
Momento resultante de uma força em um dado ponto é igual à soma dos momentos de seus
componentes (decomposição de forças).

MA = F1.a = F1senX.b + F1cosX.c







Notas de aula 12


SISTEMA EM EQUILÍBRIO ESTÁTICO DE FORÇAS E MOMENTOS
O sistema tem que satisfazer as 3 seguintes condições:
Soma de todas as forças horizontais atuantes no sistema deve ser igual a ZERO.
Soma de todas as forças verticais atuantes no sistema deve ser igual a ZERO.
Soma dos momentos em qualquer ponto definido do sistema deve ser igual a ZERO.

Soma das forças e momentos atuantes no sistema se anulam pela reações nos apoios.

No cálculo de equilíbrio de forças serão utilizados apenas os eixos de coordenadas cartesianas
ortogonais.

Quando houver alguma força inclinada, a mesma deverá ser decomposta nestes dois eixos.


CÁLCULO DE REAÇÕES NOS APOIOS

Nota: Os apoios podem ser identificados da seguinte forma, conforme os exemplos citados nesta apostila:
VA, RAy, Rv – Reações no apoio A na direção vertical (eixo y).
HA, RAx, Rh – Reações no apoio A na direção horizontal (eixo x).

Exemplo 1)
a) Identificar o tipo de apoio – viga biapoiada.

A: Apoio fixo
B: Apoio móvel

b) Substituir o apoio pelas suas reações.


c) Calcular as reações, supondo que o sistema se encontre em equilíbrio estático.
O sistema deve atender às seguintes situações: ∑Fx = 0, ∑Fy = 0, ∑Mponto da estrutura = 0
Utilizando a seguinte convenção de sinais
Transformação da carga distribuída em concentrada:

Notas de aula 13


 = 0
RAx = 0
 = 0
RAy + RBy - 24 - 15 = 0, então RAy + RBy = 39 (equação I)
 = 0, então RAx x 0 + RAy x 0 - RBy x 4 + 24 x 3 - 20 - 15 x 1,5 = 0,
4RBy = 72 - 20 - 22,5, então RBy = = 7,38kN
4
S
MA
29,5
Fx
Fy



ubst na eq I, então RAy + 7,38 = 39, então RAy = 39 - 7,38 = 31,62kN


Exemplo 2)
a) Identificar o tipo de apoio – viga engastada.

C: Engastamento

b) Substituir o apoio pelas suas reações.


c) Calcular as reações, supondo que o sistema se encontre em equilíbrio estático.
O sistema deve atender às seguintes situações: ∑Fx = 0, ∑Fy = 0, ∑Mponto da estrutura = 0
Utilizandoa seguinte convenção de sinais
Decomposição das forças e transformação da carga distribuída em concentrada:


 Fx = 0
RAx – 2,5 = 0
RAx = 2,5 kN
 Fy = 0
RAy – 4,33 – 6 = 0
RAy = 10,33 kN

 MA = 0
+M + RAx x 0 + RAy x 0 - 4,33 x 3 - 6 x (7 – 0,75) = 0
M = 12,99 + 37,5 = 50,49 kNm


Notas de aula 14




Exemplos de cálculo:

1) Nas figuras a seguir, estão representadas as forças que estão atuando em uma estrutura qualquer.
Correlacionar cada figura com o esforço (carga) que está sendo submetida.



2) A figura dada, representa uma escada de comprimento igual a 7m e peso desprezível. A altura onde a escada está
apoiada é de 6 m. A 1m da parede está um homem de peso P = 90 Kgf, subindo a escada. A parede vertical não
apresenta atrito. Determinar a reação da parede sobre a escada e as reações do piso sobre a escada.

Cálculo da distância X:
Por Pitágoras, 72 = 62 + X2, então 49 = 36 + X2
49 – 36 = X2
X = √ 13 = 3,6

Por equilíbrio de forças:
Forças horizontais: RAH = RBH (Equação I) Forças
verticais: -90 + RBV = 0, então
RBV = 90 Kgf

Momentos no apoio B: RBH x 0 + RBV x 0 + 90 x (3,6 – 1) - RAH x 6 = 0, então
+ 234 - 6RAH = 0, então
RAH = 39 Kgf

Substituindo na equação I, temos
RAH = RBH, então RBH = 39 Kgf

3) Para suportar um peso de um determinado valor, foi projetada uma estrutura composta por 2 perfis no
formato de barras quadradas fixadas numa coluna de concreto armado em 2 pontos e unidas no ponto de
aplicação da força conforme o desenho abaixo.

Estas barras devem possuir resistência mecânica suficiente para suportar esta carga sem se deformar e romper.
Para tanto, o sistema deve se encontrar em equilíbrio estático.

Notas de aula 15




O primeiro passo para o projeto é o cálculo das forças que estão agindo em cada barra. Quais são as
forças que agem nas barras (1) e (2)?

Substituição das barras (1) e (2) pelas forças atuantes:

Decomposição da força F1, em suas componentes horizontal e vertical;

sen 70º = FV / F1, então FV = sen 70º x F1 = 0,94F1 cos
70º = FH / F1, então FH = cos 70º x F1 = 0,34F1

Representação das forças decompostas na estrutura:

Sistema em equilíbrio de forças:
FH = 0
-F2 + 0,34F1 = 0, F2 = 0,34F1 (EQ 1)

FV = 0
0,94F1 – 1500 = 0
0,94F1 = 1500
F1 = 1500 / 0,94 = 1596 Kgf

Substituindo F1 na EQ 1 temos: F2 =
0,34 x 1596 = 543 Kgf

Notas de aula 16




4) Para suportar um peso de um determinado valor, foi projetada uma estrutura composta por 2 perfis no formato
de barras quadradas fixadas numa laje de concreto armado em 2 pontos e unidas no ponto de aplicação da força
conforme o desenho abaixo.

Estas barras devem possuir resistência mecânica suficiente para suportar esta carga sem se deformar e romper.
Para tanto, o sistema deve se encontrar em equilíbrio estático.

O primeiro passo para o projeto é o cálculo das forças que estão agindo em cada barra. Quais são as forças
que agem nas barras (1) e (2)?


Substituição das barras (1) e (2) pelas forças atuantes:













Decomposição da força F1, em suas componentes horizontal e vertical; sen 40º = Fy /
F1, então Fy = sen 40º x F1 = 0,64 F1 (cima)
cos 40º = Fx / F1, então Fx = cos 40º x F1 = 0,77 F1 (esquerda) Decomposição da força
F2, em suas componentes horizontal e vertical;
sen 65º = Fy / F2, então Fy = sen 65º x F2 = 0,91 F2 (cima)
cos 65º = Fx / F2, então Fx = cos 65º x F2 = 0,42 F2 (direita)

Sistema em equilíbrio de forças:
Fx = 0
-0,77F1 + 0,42F2 = 0 0,42F2
= 0,77F1 (EQ 1) F2 =
1,83F1

Fy = 0
0,64F1 + 0,91F2 - 14 = 0
0,64F1 = 14 – 0,91F2
F1 = 14 / 0,64 – 0,91F2 / 0,64 = 21,88 – 1,42F2

Substituindo F2 nesta equação temos: F1 =
21,88 – 1,42 x 1,83F1
3,60F1 = 21,88
F1 = 6,08kN

F2 = 1,83 x 6,08 = 11,12kN


5) Um grifo é utilizado para rosquear um tubo de diâmetro de 20 mm conforme mostrado na figura.
Determinar a intensidade da força F exercida pelo grifo no tubo, quando a força de aperto aplicada for de 45N.
Notas de aula 17



 MA = 0
+45 x 170 - F x 30 = 0
30F = 7.650
F = 7.650 / 30 = 255N

6) Supondo que o sistema abaixo encontra-se em equilíbrio de forças e momentos, calcular a intensidade da força F
aplicada no ponto B da chave para que o torque no eixo A seja de 50 Nm.

Distância entre um ponto e uma reta: a cota (linha) de distância deve estar perpendicular a esta reta.

A
20 20
cos 20° = , então a = = 21,28cm = 0,213m
a 0,94
50
M =0, então 50 - F x 0,213 = 0, então F = = 234,74N
0,213



7) Uma estrutura representada na figura, é composta por uma viga sobre a qual agem esforços na sua parte
superior.
Esta estrutura se encontra bi-apoiada, para mantê-la na posição de equilíbrio estático.
Nesta condição, quais são as suas reações nos apoios?
Desprezar o peso próprio da viga.


 = 0
RAx = 0
 = 0
RAy + RBy - 20 - 15 = 0, então RAy + RBy = 35 (equação I)
 = 0, então RAx x 0 + RAy x 0 - RBy x 4 + 20 + 20 x 1 - 15 x 1,5 = 0,
4RBy = 17,5, então RBy = = 4,38kN
4
Subst na eq
17,5
Fx
Fy
MA



 I, então RAy + 4,38 = 35, então RAy = 30,62kN




Notas de aula 18


8) A estrutura, mostrada na figura, é
suportada por um apoio A (fixo) e uma barra
articulada no apoio B.
Sabe-se que as reações no apoio A são as
seguintes:
RAx = 5kN (para esquerda) e RAy = 9,32kN
(para cima).

Determinar a força que está agindo na barra
(1) e indicar se a mesma está tracionando ou
comprimindo a barra.




∑MA = 0, então RAx x 0 + RAy x 0 - 20 + 15 x 6 - 5 x 1,5 - F1 x 11 = 0
62,5 = 11F1
F1 = 62,5 / 11 = 5,68 kN = 5.680 N


9) Um eixo de um motor elétrico está representado na figura com uma força de 20 kN para baixo agindo na polia que
está acoplada na sua extremidade. Calcular as reações nos seus apoios (mancais) A e B.

Representação da estrutura

Representação das reações:


Forças horizontais: RAx = 0

Forças verticais: RAy + RBy – 20 = 0, então RAy + RBy = 20 (Equação I)

Momentos no apoio A: RAx x 0 + RAy x 0 + 20 x 200 + RBy x 600 = 0, então
4000 + 600RBy = 0, então – 4000 = 600 RBy, então
RBy = -4000 / 600 = -6,67 KN.

Substituindo na equação I, temos Rav – 6,67 = 20, então
RAy = 20 + 6,67 = 26,67 KN.


10) Determinar a força F que está agindo na corrente da estrutura.
Notas de aula 19



Transformação da carga uniformemente variável em carga concentrada: F conc = 20 x 1,5 / 2 = 15kN
Localização da força: 1/3 do comprimento em relação à extremidade direita da estrutura = 1/3 x 1,5 = 0,5m

Decomposição da força F agindo na corrente:

FV = cos 37º x F = 0,8F
FH = sen 37º x F = 0,6F

Representação da força F decomposta e carga concentrada na estrutura:

∑MA = 0

+0,6F x 2 + 0,8F x 2 - 10 x 1 - 2 - 15 x 1,5 = 0
2,8F - 10 - 2 - 22,5 = 0

34,5 = 2,8F
F = 34,5 / 2,8 = 12,3kN = 12.300N

11) A estrutura, no formato L, mostrada na figura, é suportada por um apoio A (fixo) e uma barra
articulada no apoio B (móvel).
Calcular as reações nos apoios A e B, devido às forças concentrada e distribuída, e o momento agindo na estrutura.

Notas de aula 20





Por equilíbrio de forças:

Transformação de carga uniformemente distribuída em concentrada: F = 500 x 3 = 1.500 Kgf Forças horizontais:
RAx – RBx + 700 = 0, então RAx – RBx = -700 (Equação I)
Forças verticais: RAy -1500 = 0, então RAy = 1.500Kgf.

Momentos no apoio A: RAx x 0 + RAy x 0 + RBx x 6 - 700 x 4 - 300 - 1500 x 3,5 = 0, então
6RBx - 2800 - 300- 5250 = 0, então 6RBx - 8350 = 0, então
RBx = 8350 / 6 = 1.392 Kgf.

Substituindo na equação I, temos RAx – 1.392 = -700, então
RAx = -700 + 1.392 = 692 Kgf.

12) Uma viga, engastada em uma coluna no ponto A, está sujeita a esforços conforme indicação no desenho
abaixo.
Esta viga deve suportar os esforços que agem sobre ela.
Indicar e calcular as reações no ponto A, para que haja equilíbrio estático.


Decomposição da força de 5kN:



sen 50º = Fy / 5, então Fy = sen 50º x 5 = 3,83kN
Notas de aula 21


cos 50º = Fx / 5, então Fx = cos 50º x 5 = 3,21kN

Transformação da carga distribuída em concentrada: Fequivalente =
1,5 x 3 = 4,5kN



Fx = 0
RAx – 3,21 = 0
RAx = 3,21 kN

Fy = 0
RAy – 3,83 – 4,5 = 0
RAy = 8,33 kN

MA = 0
M + RAx x 0 + RAy x 0 – 3,83 x 3 – 4,5 x (6 – 0,75) = 0
M = 11,49 + 23,625 = 35,115 kNm


13) A estrutura mostrada na figura, é suportada por um apoio A (fixo) e uma barra de secção redonda
identificada como (1) fixada nos vínculos B e C.

As cargas agindo na parte superior e lateral da viga fazem com que ela apresente uma tendência de giro em torno
do apoio A. Isto é evitado por uma força de reação provocada pela barra que puxa a viga para cima. Como
conseqüência a barra fica sujeita a um esforço de tração.

Supor que o sistema se encontre em equilíbrio estático e desprezando o peso próprio da viga e da barra,
determinar:

Força F1 que atua na barra e as reações no apoio A.


Decomposição da força F1, em suas componentes horizontal e vertical;
sen 30º = Fx / F1, então Fx = sen 30º x F1 = 0,5 F1 (esquerda)
cos 30º = Fy / F1, então Fy = cos 30º x F1 = 0,87 F1 (cima)

Por equilíbrio de forças: Momentos no apoio A:
RAx x 0 + RAy x 0 + 0,5F1 x 1 + 0,87F1 x 1,2 – 5 – 10 x 0,5 – 30 x (1 + 1,2) = 0
1,54 F1 = 76
F1 = 76 / 1,54 = 49,35 kN

Soma de forças em x: Rax para a esquerda
Notas de aula 22


-RAx – 0,5F1 + 10 = 0
Substituindo F1, então –RAx – 0,5 x 49,35 = -10
RAx = 10 – 24,67 = - 14,67 kN

Soma de forças em y: RAy para cima
RAy + 0,87F1 – 30 = 0
Substituindo F1, então RAy + 0,87 x 49,35 = 30
RAy = 30 – 42,93 = - 12,93 kN


14) Um braço metálico, representado esquematicamente abaixo e utilizado para movimentar verticalmente uma
carga qualquer, é fixado em uma coluna através de parafusos.
Estes parafusos devem suportar o peso próprio do braço, bem como a carga movimentada, sem se romper.
Calcular as forças resultantes que estão agindo em cada parafuso.
Desprezar o peso próprio do braço.
Indicar os vetores força agindo em cada parafuso, bem como a sua resultante.
Unidades de medida não indicadas em mm.

Sistema em equilíbrio estático
Tipo de fixação: engastamento

Equilíbrio de forças no eixo y: ∑Fy = 0
Reação vertical em cada parafuso = 3 / 5 = 0,6 kN

Equilíbrio de momentos no parafuso central: ∑M = 0

A força de 3kN deslocada em relação ao parafuso central 5 (ponto teórico de giro) provoca um momento em relação
a este ponto no sentido horário.
Para equilibrar, existem reações nos parafusos, indicadas como Fm, que provocarão um momento no sentido anti-
horário, com o mesmo valor.
Parafuso central não provoca momento.

Notas de aula 23



100Fm + 100Fm + 100Fm + 100Fm = 3 x 1200
400Fm = 3600, então Fm = 3600 / 400 = 9kN

Soma Vetorial:

2 2R1 = R3 = 9 +0,6 = 9,02kN

R2 = 9 - 0,6 = 8,4kN

R4 = 9 + 0,6 = 9,6kN

R5 = 0,6kN























Notas de aula 24


Exercícios para resolver:

1) Calcular as reações nos apoios da viga. Desprezar o peso próprio da viga.

a)

RAY=14 kN, RBY=18 kN
b)

RAY=28 kN, RBY= 62kN
c)

RAY=4,75 kN, RAX=8kN (esquerda), RBY=5,25 kN
d)

RAY=2,55 kN, RAX=4,95 kN (esquerda), RBY=2,40 kN
e)

RAY=9,9 kN, RAX=12 kN (direita), RBY=7,1 kN
f)

RAY=60 kN, RBY= 20 kN
g)

RAY=14,58 kN,RAX=2 kN (esquerda),RBY= 13,42 kN
h)

RAY=13 kN, RBY=7 kN
i)

RAY=5,10 kN, RAX=4 kN (esquerda), RBY=24,90 kN





REFERÊNCIA BÁSICA:
Mecânica Técnica e Resistência dos Materiais – Sarkis Melconian
	Aula 1 - Resistência dos Materiais II - Flexão - Diagramas
	Aula 2 - Resistência dos Materiais II - Resistência à Flexão B
	Aula 3 - Resistência dos Materiais II - Resistência a Torção
	Aula 4 - Resistência dos Materiais II - Treliças planas - Conceitos e exemplos de cálculo
	Aula 5 - Resistência dos Materiais II - Conceitos, unidades, equilíbrio de forças
