Medições TA-GT
O que é a Medição TA-GT ?
A medida TA-GT é a representação da distância entre o vértice do sulco da tróclea femoral e a tuberosidade anterior da tibia. Um dos fatores predisponentes da instabilidade femoro-patelar é o aumento da lateralização da tuberosidade tibial.
Maneira de Execução do estudo e medidas.
Para a execução destas medições, o paciente é posicionado para realizar um TC aos joelhos em que os mesmos são colocados em extensão completa ( 0 graus ) e com uma flexão de 30 graus.
 Realização das medições TA – GT (TA - tuberosidade anterior da tíbia) (GT - garganta da troclear).)

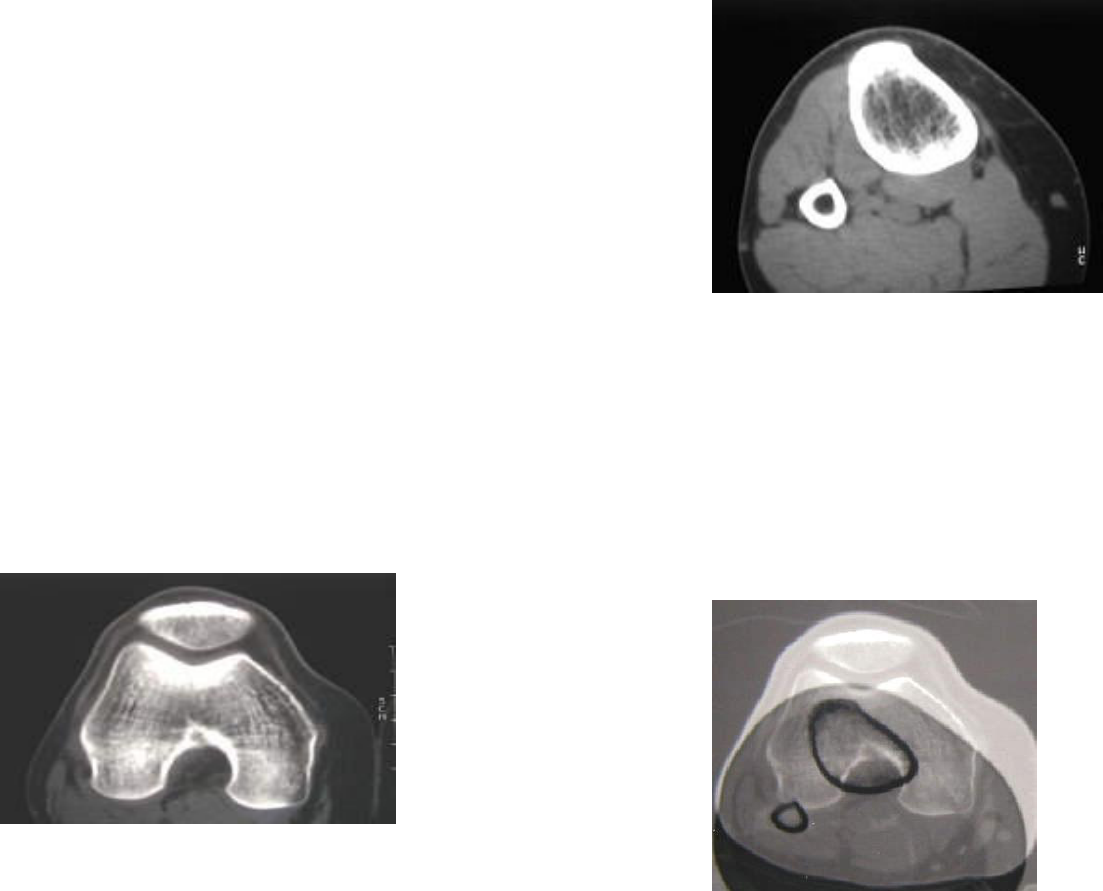

1º) Escolher duas imagens adquiridas no TC realizado anteriormente.
Imagem do terço distal do fémur.
Imagem do terço proximal da tíbia.
OBS: ( deve visualizar-se bem os dois côndilos femorais e definir-se bem a GT ) / ( deve visualizar-se bem a TA)
2ª ) Somar as imagens (sobrepor as imagens)
3º) Desenhar as retas que permitem medir TA-GT.
-Traçar uma reta que passe tangencialmente p/ bordas posteriores dos dois côndilos femorais - (1)
-Traçar uma reta perpendicular à anterior que passe pela GT - (2)
-Traçar uma reta perpendicular à anterior que vai unir à TA - (3)
OBS: O valor obtido em (3) é a distância entre TA e GT que só é considerado como patológico se for superior a 20mm com os joelhos em extensão completa (0 graus) e inferior a 4mm ou superior a 14mm com os joelhos flectidos a 30 graus.
Referência: https://sites.google.com/site/coordenacaoradiologia/artigos/medicoes
http://inclua.net/alancavalcante.com.br/conteudo.php?go=335&file=ta-gt.html
Passo a Passo para fazer a fusão de imagens e medições na plataforma CT View&Go.
1º Selecione na Aba de Viewing do lado esquerdo a opção MPR VRT.
2º Do lado direito na aba de Series arraste o estudo em PM para dentro do MPR VRT.
3º Ainda na aba de Series arraste o estudo em parte Ósseas com botão direito do mouse para cima do estudo em PM dentro do MPR VRT e clique em Fuse (MPR/MPR).
4º No plano sagital ponha o mouse no canto esquerdo da tela e clique na opção Visual Alignment.
5º Ainda no plano sagital arraste a imagem para cima para mudar a estrutura no plano axial, localizando a estrutura correta, agora pode trabalha em cima do plano axial para colocar na posição correta

6º Assim que colocar as estruturas alinhadas no plano axial vá no canto superior esquerdo novamente e clique em Visual Alignment, sendo assim você pode usar régua para fazer as medições.
