19/08/2018
1
1

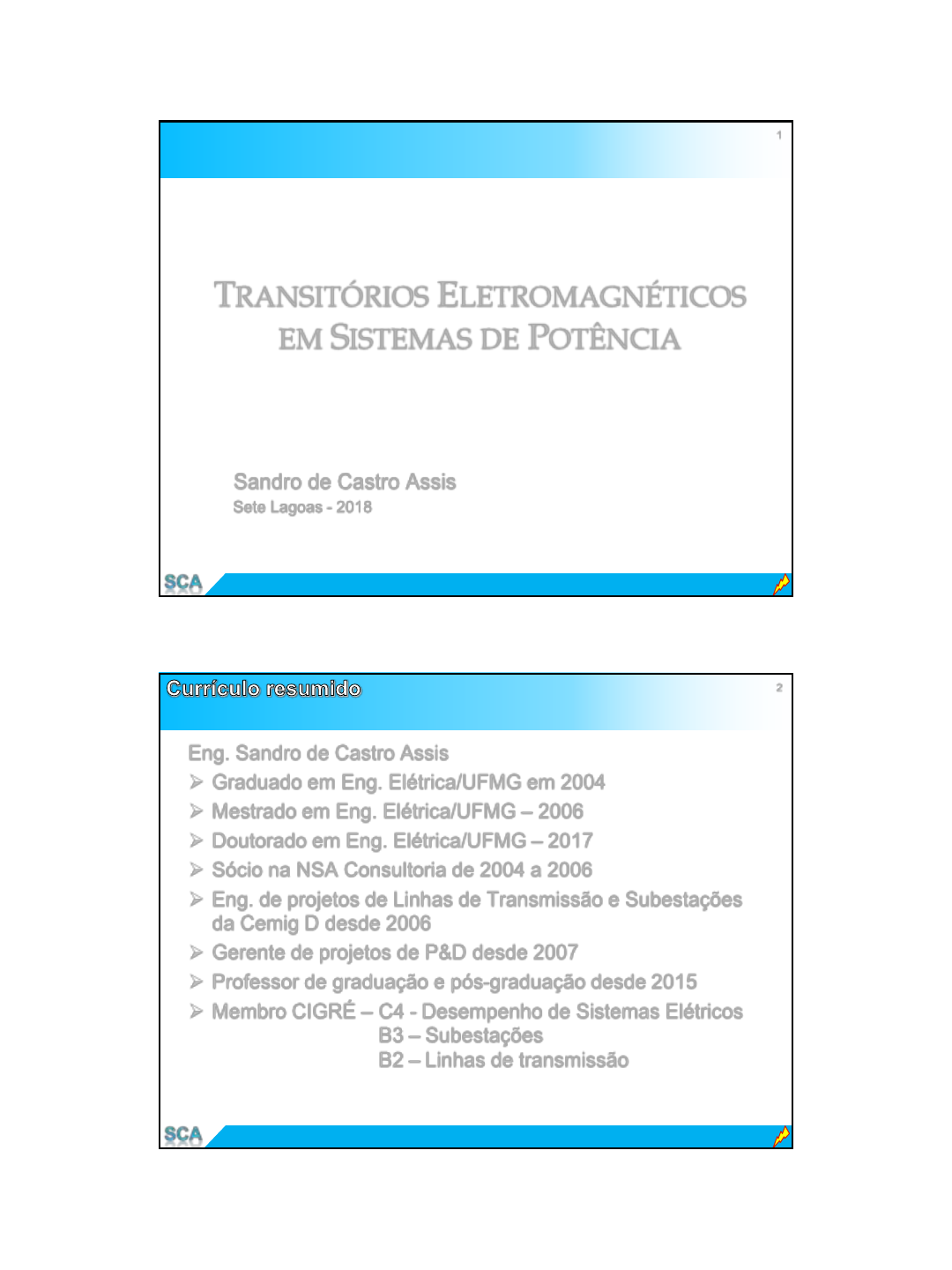

TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2018
TRANSITÓRIOS ELETROMAGNÉTICOS
EM SISTEMAS DE POTÊNCIA
Sandro de Castro Assis
Sete Lagoas - 2018
2
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2018
Eng. Sandro de Castro Assis
 Graduado em Eng. Elétrica/UFMG em 2004
 Mestrado em Eng. Elétrica/UFMG – 2006
 Doutorado em Eng. Elétrica/UFMG – 2017
 Sócio na NSA Consultoria de 2004 a 2006
 Eng. de projetos de Linhas de Transmissão e Subestações
da Cemig D desde 2006
 Gerente de projetos de P&D desde 2007
 Professor de graduação e pós-graduação desde 2015
 Membro CIGRÉ – C4 - Desempenho de Sistemas Elétricos
 B3 – Subestações
 B2 – Linhas de transmissão
19/08/2018
2
3
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2018
 Atuação nas seguintes principais áreas:
Sistemas de aterramentos elétricos em LTs e SEs
Análise de transitórios eletromagnéticos em SEP
Análise de desempenhos de LTs e SEs frente a
descargas atmosféricas
 Interferências eletromagnéticas geradas por linhas de
transmissão e subestações (campo elétrico,
magnético, RIV, corona, etc)

Contato
 scassis@gmail.com
 http://lattes.cnpq.br/5361372425238294
 Sandro de Castro Assis

4
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2018

E vocês?

 Quais são as suas experiências e expectativas para
essa disciplina?
http://bit.ly/2KU3zn2
19/08/2018
3
5
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2018
6
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2018
19/08/2018
4
7
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2018
• Aulas de laboratório
– 03/09/2018 – UEGE
– 15/10/2018 – UEGE
– 12/11/2018 – UEDI

Data Avaliação Valor
17/09/2018 Primeira avaliação 25,00
22/10/2018 Segunda avaliação 12,00
30/10/2018 Avaliação integrada 10,00
07/11/2018 Projeto Integrador / Trilhando
competências / ENADE
15,00
Set/Nov APS (2) 8,00
26/11/2018 Avaliação final 30,00
 Total 100
8
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2018
• Fenômeno de Ondas em Linhas de Transmissão.
– Teoria Básica da Propagação de Ondas em
Linhas Reflexões sucessivas e o “Diagrama de
Lattice”
– Cálculo de parâmetros de linhas de transmissão

• Sobretensões nos Sistemas de Energia
Elétrica
– Sobretensões Temporárias
– Sobretensões de Manobra
– Sobretensões Atmosféricas


19/08/2018
5
9
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2018
• Computação Digital de Transitórios
Eletromagnéticos
– Simulação de Redes no Domínio do Tempo
– O programa Electromagnetic Transients Program
(EMTP) x Alternative Transients Program (ATP)
– Modelagem de elementos concentrados lineares e
não lineares
– Modelo de Linhas de Transmissão.
– Modelagem no domínio do tempo
– Modelo de Transformadores
– Modelo de Chaves - Instabilidade Numérica
10
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2018
Time frame of various system phenomena of interest in power system studies
19/08/2018
6
11
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2018
• D’Ajuz e outros, “Transitórios Elétricos e
Coordenação de Isolamento”, FURNAS, EDUFF,
1987.
• A. E. A. Araújo e W. L. A. Neves,
 “Cálculo de Transitórios
 Eletromagnéticos em Sistemas
 de Energia”, Editora UFMG, 2005.


• L. C. Zanetta Jr., “Transitórios Eletromagnéticos
em Sistemas de Potência”, São Paulo, Editora da
Universidade de São Paulo, 2003.
12
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2018
• H.W.Dommel, EMTP Theory Book, Second Edition,
Microtran Power System Analysis Corporation,
Vancouver, British Columbia, Canada, 1992.
• ATP Rule Book, latest revision 2002
• Juan A. Martinez-Velasco, Power system transients
: parameter determination, CRC PRESS 2010


19/08/2018
7
13
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2018
• Transitórios
– Mecânicos
• Falhas de equipamentos
• Mudanças bruscas de cargas

– Eletromagnéticos
• Manobras – causa interna
• Descargas atmosféricas – causa externa

14
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2018
• Transitórios Eletromagnéticos
– São mais rápidos que os transitórios mecânicos

– Elementos concentrados
• Equações diferencias ordinárias

– Linhas de transmissão com parâmetros
distribuídos
• Equações diferenciais parciais
19/08/2018
8
15
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2018
• Mas o que é transitórios?
“Intervalo de tempo de mudança de um regime
permanente para outro regime permanente”

• Por que estudamos este assunto?
– Evitar falhas de isolamentos nos eventos de
origem externa e interna
– Analisar possíveis falhas antes de sua ocorrência
– Determinar os motivos que causaram uma falha


 Coordenação de isolamento
16
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2018
• Simulações do SEP
– TNA - Transient Network Analyzer

19/08/2018
9
17
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2018
• Simulações do SEP
– Simulações digitais
• Marco na década de 60 em função do trabalho de
Herman Dommel
 “Digital Computer Solution of Eletromagnetic
 Transients in Single- and Multiphase
 Networks”, IEEE Transactions on Power
 Apparatus and Systems, PAS-88, april 1969,
 pag. 388-399, descreve a metodologia basica
 do programa EMTP

• 1964 e 1973 Dommel trabalhou na BPA (Bonneville
Power Administration) no desenvolvimento de
varios modelos
18
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2018
• Simulações do SEP
– Simulações digitais
• Em 1973 Dommel foi para a Universidade de British
Columbia (UBC) e W.Scott Meyer assumiu a
coordenação do EMTP no BPA
• Na primeira metade da década de 80 o EPRI
(Electric Power Research Institute) investiu no
EMTP. Ao final do trabalho foi lançado a versão
M39.
• Parte do grupo decidiu comercializar esta versão e
outra, liderada por Meyer, discordou, sendo lançado
o ATP.

19/08/2018
10
19
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2018
• Simulações do SEP
– Simulações digitais
• SPICE, PSPICE: comercial
• Simulink (MatLAB): Comercial
• PSCAD & EMTDC – Manitoba HVDC Research
Center: comercial
• Microtran comercial, Herman Dommel
• ATP: gratuito, mas requer licença, W.S.Meyer
20
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2018
• Microtran
19/08/2018
11
21
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2018
• Microtran
22
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2018
• PSCAD
19/08/2018
12
23
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2018
• ATP
24
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2018
• ATP
19/08/2018
13
25
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2018
26
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2018
• Realidade macroscópica

• Capacidade de representar o fenômeno que se
deseja avaliar

• O mesmo objeto pode ser modelado de diversas
formas – dependência do observador
19/08/2018
14
27
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2018
• Representação em parâmetros concentrados é
baseada em aproximação aceitável
28TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2018
19/08/2018
15
29
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2018
Se d << l

Para efeitos práticos podemos abrir mão de uma
modelagem de parâmetros distribuídos por uma
modelagem a parâmetros concentrados.

Caso contrário os efeitos de propagação são
dominantes para avaliação do fenômeno
30
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2018
Como modelar uma linha de transmissão de 100 km?

19/08/2018
16
31
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2018
Se for uma análise em frequência industrial:

l = 3.108/60 = 5.106 m

a representação a parâmetros concentrados é aceitável

Circuito p :

32
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2018
Se for uma análise envolvendo descarga atmosférica
com frente de onda da ordem de 1ms:

Para 1ms temos frequências de 1/1ms = 1 MHz

l = 3.108/106 = 3.102 m

Neste caso tanto V quanto I variam ao longo da linha e
com o tempo. Somente equações diferenciais parciais
podem representar a complexidade do fenômeno do
comportamento de um componente a parâmetros
distribuídos
19/08/2018
17
33
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2018
• O Comitê Nacional Brasileiro de Produção e Transmissão
de Energia Elétrica CIGRÉ-Brasil - é uma sociedade civil,
sem fins lucrativos, fundada em 1971, que tem por
objetivo promover o intercâmbio e desenvolvimento
técnico, tecnológico, e da engenharia no Brasil, no campo
da produção de energia elétrica, de sua transmissão em
alta tensão e distribuição;
34
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2018
Abrange basicamente:
• Aspectos elétricos e eletromecânicos da geração de
energia elétrica;
• Estudos, projetos, construção, operação e manutenção
de linhas de transmissão, subestações e equipamentos
ou sistemas associados;
• Planejamento eletroenergético de sistemas, isolados ou
interligados e sua operação e racionalização ou
conservação de energia;
• Telecomunicações, controle e proteção em sistemas
elétricos;
19/08/2018
18
35
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2018
Abrange basicamente:
• Desenvolvimentos e aplicação de materiais,
equipamentos e sistemas eletro energéticos;
•Desenvolvimento e aplicação de métodos e técnicas
destinadas à análise e desenvolvimento dos sistemas
elétricos de potência;
• Aspectos de regulação e mercado de energia, geração
distribuída, meio ambiente e tecnologia de informação.


36
TRANSITÓRIOS ELETROMAGNÉTICOS EM SISTEMAS DE POTÊNCIA - 2018
http://www.cigre.org.br/
