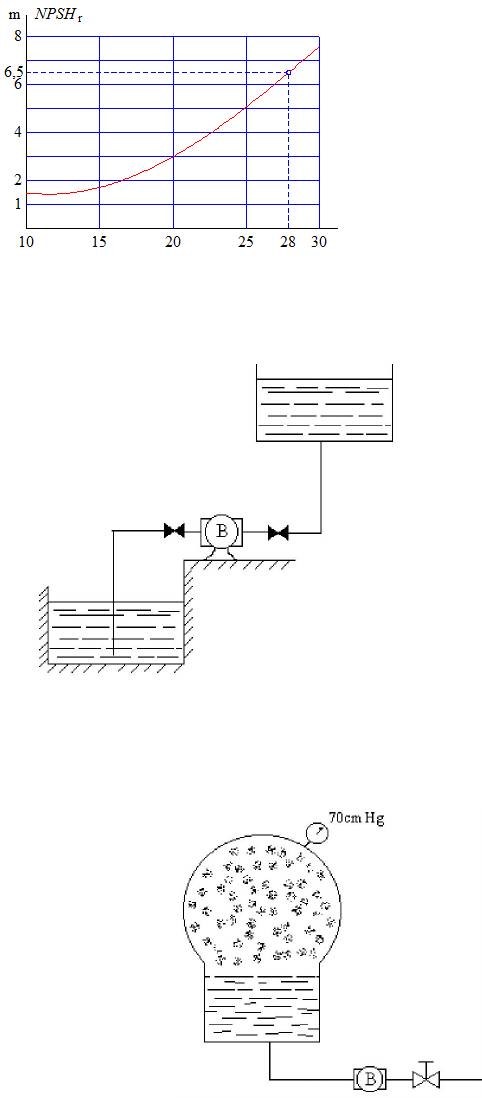

Exercício 1: Para 28 l / s, colocou-se uma bomba cujo NPSHr é sugerido na figura. Determinar se esta em
regime cavitational ou não.

Temp. del agua 30 oC
Sucção negativa
Pressão na sup = Patm
z = 3m
hf = 0,5 m






Exercício 2: Na instalação da figura determinar se a bomba tem problemas de cavitação na sucção. O
equipamento é situado ao nível do mar.

Datos:
NPSHreq = 14m
hfs= 0.308m
Q= 0.1 m3/s agua a 30 C
z= 2.44m






Exercício 3: Uma bomba de condensado localizada ao nível do mar retira água de um condensador no qual se
mantem um vácuo de 70 cm de Hg, a perda d ecarga na sucção é de 1.22m.
Determinar qual é a altura mínima da água que pode haber no condensador para não ocorrer a cavitação se a
bomba requer 3.66m de NPSH para o fluxo máximo.














Exercício 4: Gasolina é extraída a 37,8  C de um recipiente fechado sob uma pressão efectiva de
0.703kg/cm2 em uma fábrica localizada em 914.4m de altura acima do nível do mar. O nível de combustível
no tanque está localizado a 2.134m acima da linha central da bomba. Perdas por atrito e turbulência na linha
de sucção tem um valor de 0.610m. A pressão de vapor absoluta da gasolina é 0.492Kg/cm2 e a densidade
relativa de 0,72. Qual é a APLS do sistema?




764,0 m
RG
763,0 m
4,0m
bomba
Exercício 5: A bomba mostrada no esquema deverá recalcar 10 m3/h e para esta vazão o N.P.S.H. requerido é de 5,06
m. A instalação está na cota 630 m e a temperatura da água é de 20oC. Determinar o diâmetro comercial da tubulação
de sucção de modo que a folga entre o N.P.S.H. disponível e o N.P.S.H. requerido seja de 2,0 m. Na sucção há uma
válvula de pé com crivo e uma curva 90o R/D = 1. Utilize a equação de Hazen-Williams com C = 140 (material
metálico).


3,2 m
1,0 m
1,5 m


Exercício 6: A bomba da instalação abaixo tem curva do N.P.S.H. requerido, para uma rotação de 1750 rpm e
diâmetro do rotor de 110 mm, mostrada na figura. Determine a máxima altura estática de sucção admissível, quando a
vazão for de 10 m3/h. A tubulação de sucção em aço galvanizado novo (C = 130) tem diâmetro igual a 50 mm, uma
válvula de pé com crivo e um cotovelo raio médio. Assuma:
a) Leitura barométrica local : 9,22 m
b) Carga de pressão de vapor da água : 0,24 m


 1,0 m
1,0 m



Exercício 7: O sistema de elevação mostrado na figura possui na tubulação de sucção de 4”de diâmetro (C=100) um
registro de gaveta parcialmente fechado, cuja curva característica (K x no.voltas) é apresentada no gráfico. O NPSHr
pela bomba, para uma vazão de 10 l/s é igual a 6,0m. Determine qual o número máximo de voltas a ser dado no
registro para que a folga entre o NPSHd e o NPSHr seja de 2,0m. Temperatura da água 20oC.


















4
4,2
4,4
4,6
4,8
5
5,2
5,4
5,6
5,8
6
0 2 4 6 8 10 12
Vazão (m3/h)
N
.P
.S
.H
.
r
(m
)
	Datos:
