Lista 2 de exercício – Elementos finitos

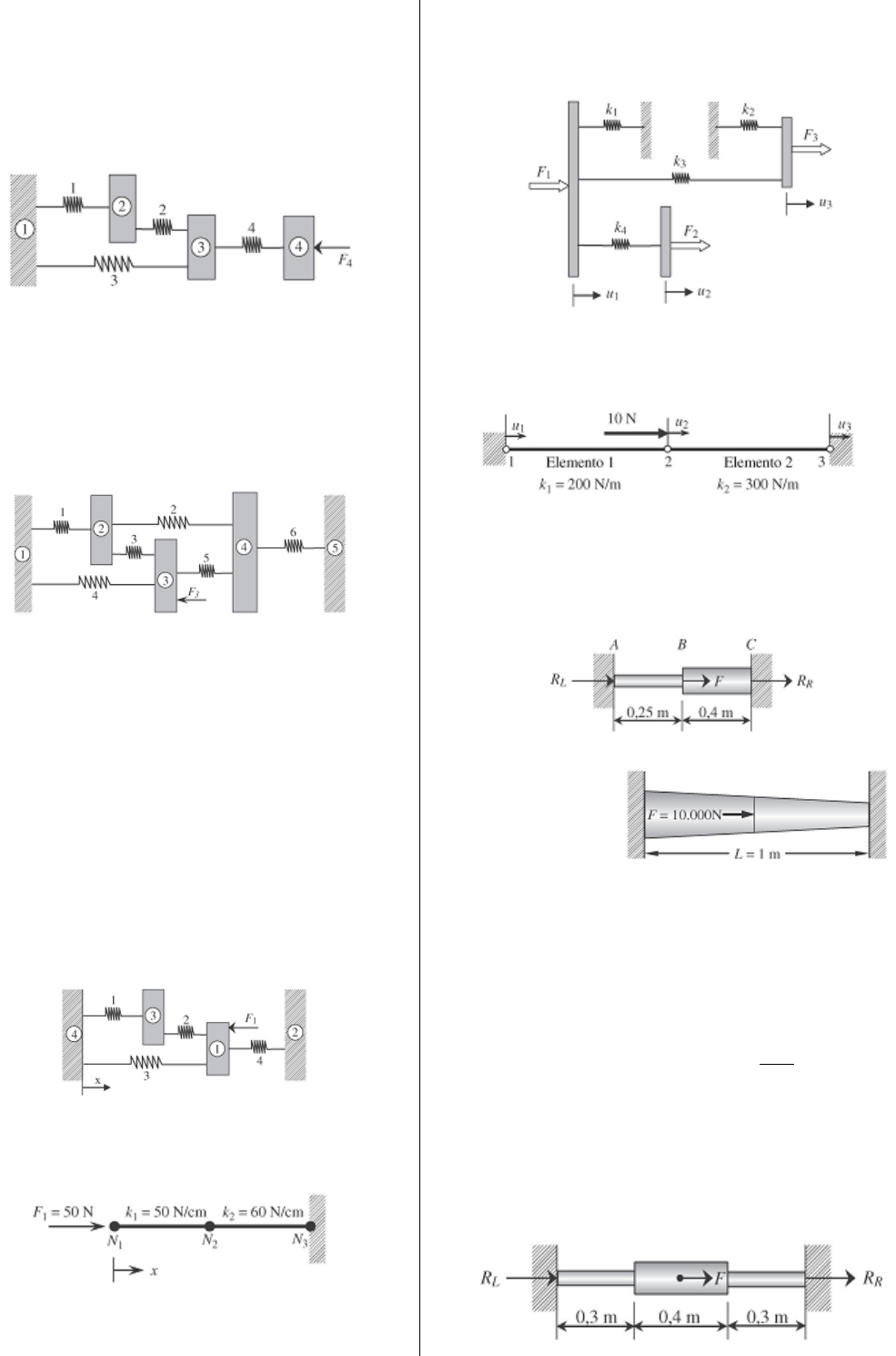

1. Três corpos rígidos, 2, 3 e 4, estão unidos por quatro molas,
conforme mostra a figura. Uma força horizontal de 1.000
N é aplicada ao Corpo 4, conforme a figura. Encontre os
deslocamentos dos três corpos e as forças
(tração/compressão) nas molas. Qual é a reação na parede?
Admita que os corpos só possam sofrer translação na
direção horizontal. As constantes de mola (N/mm) são r1
= 400, r2 = 500, r3 = 500, r4 = 300.

2. Três corpos rígidos, 2, 3 e 4, estão unidos por seis molas,
conforme mostra a figura. As paredes rígidas são
representadas por 1 e 5. Uma força horizontal F3 = 1.000
N é aplicada ao Corpo 3 no sentido mostrado na figura.
Encontre os deslocamentos dos três corpos e as forças
(tração/compressão) nas molas. Quais são as reações nas
paredes? Admita que os corpos só possam sofrer translação
na direção horizontal. As constantes de mola (N/mm) são
r1 =500, r2 =400, r3 =600, r4 =200, r5 =400, r6 =300.

3. Veja o sistema massa-mola descrito no Problema 2. Que
força F2 deve ser aplicada ao Corpo 2 para evitar que ele
se mova? Como isso influirá́ nas reações de apoio?
Sugestão: Imponha a condição de contorno u2 = 0 no MEF
e encontre os deslocamentos u3 e u4. A seguir, a força F2
será a reação no Nó 2.
4. Quatrocorposrígidos,1, 2, 3 e 4, estão unidos a quatro
molas conforme mostra afigura. Uma força horizontal de
1.000 N é aplicada ao Corpo 1, conforme a figura. Usando
a análise de EF, (a) encontre os deslocamentos dos dois
Corpos (1 e 3), (b) encontre a força nos elementos
(tração/compressão) da mola 1, e (c) as forças de reação na
parede da direita (Corpo 2). Admita que os corpos só
podem apresentar translação na direção horizontal. As
constantes de mola (N/mm) são k1 = 400, k2 = 500, k3 =
500 e k4 = 300. Não altere os números dos nós e dos
elementos.

5. Determine os deslocamentos nodais e as forças de reação
usando o método direto de rigidez. Calcule os
deslocamentos nodais e as forças nos elementos usando o
programa de EF.

6. Na estrutura mostrada, os blocos rígidos estão unidos a
molas lineares. Imagine que só são permitidos
deslocamentos horizontais. Escreva as equações de
equilíbrio global [K]{Q} = {F} depois de aplicar as
condições de contorno em deslocamentos em termos das
rigidezes das molas, ki, dos graus de liberdade (GLs), ui, e
das cargas aplicadas, Fi.

7. Uma estrutura é composta de dois elementos
unidimensionais de barra. Quando uma força de 10 N é
aplicada ao nó 2, calcule o vetor dos deslocamentos {Q}T
= {u1, u2, u3} usando o método de elementos finitos.

8. Use o MEF para determinar a força axial P em cada parte,
AB e BC, da barra uniaxial. Quais são as reações de apoio?
Admita E = 100 Gpa; as áreas da seção transversal das duas
partes AB e BC são, respectivamente, 10-4 m2 e 2 x 10-
4 m2, e F = 10.000 N. A força F é aplicada na seção
transversal em B.

9. Considere uma
barra
biengastada de
seção
transversal
circular. O
comprimento da barra é de 1 m e o raio varia segundo a
fórmula r(x) = 0,050 - 0,040x, onde r e x estão em metros.
Admita o módulo de elasticidade longitudinal = 100 MPa.
Ambas as extremidades da barra estão fixas, e F = 10.000
N está aplicada no centro. Determine os deslocamentos, a
distribuição das forças axiais e as reações nas paredes
usando quatro elementos de comprimentos iguais.
Sugestão: Para aproximar a área da seção transversal de um
elemento de barra, use a média geométrica das áreas das
extremidades do elemento, i.e., 𝐴𝑒 = √𝐴𝑖𝐴𝑗 = 𝜋𝑟𝑖𝑟𝑗.
10. A barra com trechos diferentes de seções transversais
constantes mostrada na figura está sujeita a uma força no
centro. Use o MEF para determinar o deslocamento no
centro e as reações RESQ e RDIR. Admita: E = 100 GPa; as
áreas das seções transversais das três partes mostradas são,
respectivamente, 10-4 m2, 2 x 10-4 m2 e 10-4 m2, e F = 10.000
N.
