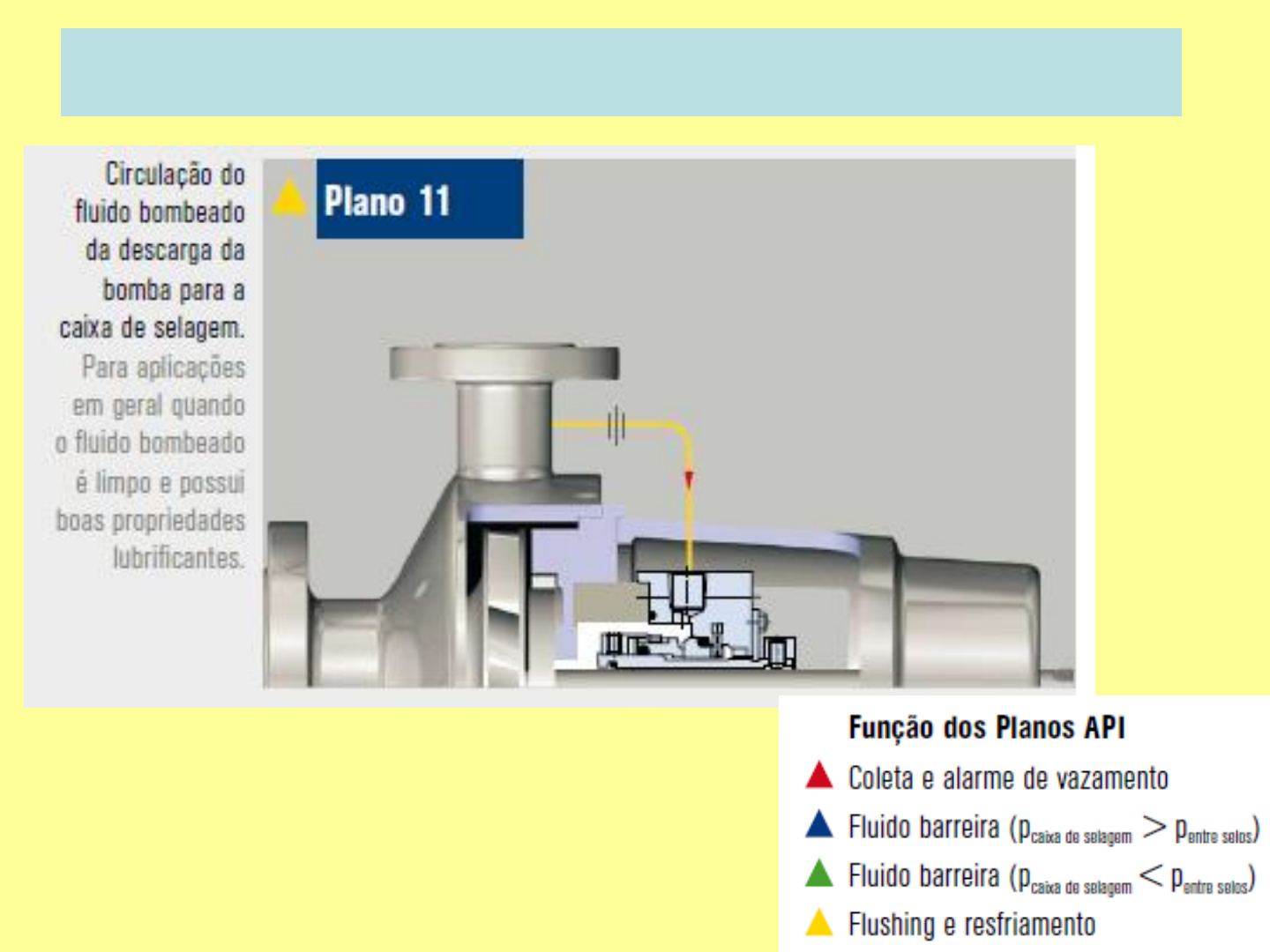

Planos de Selagem – API 682
Planos de Selagem – API 682
Planos de Selagem – API 682
Planos de Selagem – API 682
Planos de Selagem – API 682
Planos de Selagem – API 682
Perguntas e Respostas
1 - Quais são as vantagens do Selo Mecânico sobre a
Gaxeta?
Existem duas vantagens básicas: A economia e a perfeita
vedação.
Além destas, os selos mecânicos asseguram o uso ininterrupto
por muito tempo dos equipamentos rotativos, com vazamento
zero.
Não há necessidade de trocar buchas / luvas protetoras dos
eixos, nem metalizá-los, sendo raras as paradas, o que não
acontece com as gaxetas.
As gaxetas requerem uma boa habilidade técnica para serem
corretamente instaladas, ao passo que os selos mecânicos são
fornecidos completos e instalados facilmente.
Perguntas e Respostas
2 - A Gaxeta e o Selo Mecânico eliminam os vazamentos da
mesma forma?
As gaxetas trabalham por aperto. Maiores os apertos nas
gaxetas, menores são os vazamentos, mas sempre devem ser
permitidos vazamentos visíveis, para que as gaxetas não se
queimem e não desgastem excessivamente os eixos, as buchas
de desgaste ou luvas protetoras dos eixos.
Por outro lado, os selos mecânicos incorporam os princípios
hidráulicos em conter os fluídos e os vazamentos são
praticamente zero, se houverem são invisíveis a olho nú.
A relação entre os vazamentos das gaxetas e dos selos
mecânicos é cerca de 100 para 1.
Perguntas e Respostas
3 - Como se comparam os custos dos Selos Mecânicos e
das Gaxetas?
Embora isto dependa dos equipamentos e das condições de
serviços, os custos iniciais dos selos mecânicos são
geralmente maiores que os das gaxetas, mas devido à menor
manutenção, praticamente zero e as raras paradas, o selo
mecânico se torna a opção mais econômica no decorrer do
tempo.
Perguntas e Respostas
4 - Existe um selo mecânico universal para todos os tipos
de serviços?
Não. Tal selo teria que ser fabricado tendo-se em mente
aplicações mais arriscadas e fora do comum e por isso seria
caro demais para as aplicações mais simples.
Um selo mecânico específico, projetado para um dado
equipamento e para determinadas condições de serviço,
permite a aplicação mais econômica do projeto e dos
materiais do selo mecânico.
Perguntas e Respostas
5 - O que é Selo Mecânico Interno e Selo Mecânico Externo?
A) - Estes termos se referem à posição do selo mecânico com
relação à caixa de selagem.
O selo mecânico interno é montado dentro da caixa de selagem, ao
passo que o selo mecânico externo é montado fora da mesma,
porém a diferença vai além deste fato físico.
Os selos mecânicos internos são vantajosos porque a hidráulica
mantém todos os seus componentes em compressão e não em
tensão.
Um jato do fluído da descarga é dirigido bem próximo às faces de
contato através de um "by pass".
Isto permite uma lubrificação melhor e também tem as vantagens
térmicas.
Os resíduos e os óxidos tem a tendência de serem jogados
centrifugamente para longe das faces de contato, aumentando
consideravelmente a vida útil do selo mecânico.
Perguntas e Respostas
5 - O que é Selo Mecânico Interno e Selo Mecânico Externo?
B - O selo mecânico externo é de fácil montagem.
Não há necessidade de abrir a caixa de selagem ou a flange sobreposta
auxiliar para remover ou ajustar o selo mecânico, uma vez que o mesmo
fica completamente exposto à atmosfera, porém a hidráulica mantem o selo
mecânico em tensão, eliminando os fatores de segurança requeridos para
muito dos componentes.
O jato do fluído fica em torno do diâmetro externo das faces de contato e
passa pelas áreas restritas que não permitem a dissipação adequada do
calor.
Isto torna a lubrificação das faces mais crítica e o uso do "by pass" pouco
efetivo.
Os resíduos e materiais estranhos impedem ainda mais a lubrificação das
faces e apresentam o perigo de entupimento nas áreas restritas do lado do
diâmetro interno.
Em alguns casos , as áreas entupidas podem afetar as características de
balanceamento, assegurados pela construção do selo mecânico.
Os vazamentos podem se tornar consideráveis desde que os fluídos
tenham a tendência de passar entre as faces centrifugamente.
Perguntas e Respostas
6 - Qual a diferença do Selo Mecânico Balanceado do Selo
Mecânico Não Balanceado?
Os selos mecânicos balanceados geralmente requerem degraus no
eixo ou na bucha / luva, além de componentes mais desenvolvidos.
Por isso, estes devem ser usados somente quando for necessário.
O selo mecânico balanceado permite um gradiente de pressão
hidráulica através das faces de contato, o que anula uma parte da
carga facial.
A sua aplicação é particularmente indicada quando a combinação
do fluído, pressão, temperatura e velocidade resulta num
lubrificante pobre.
Por outro lado, se o fluído, pressão, temperatura e velocidade
permitem uma boa película / filme de lubrificação entre as faces de
contato, é mais prático usar um selo mecânico não balanceado.
Perguntas e Respostas
7 - O Selo Mecânico serve para os fluídos abrasivos?
Perfeitamente, existem selos mecânicos com faces ultra duras
e resistentes à abrasão, além de existir também a solução de
se injetar um jato de fluído limpo na caixa de selagem,
direcionado às faces de contato a fim de se afastar as
partículas / sólidos em suspensão.
Perguntas e Respostas
8 - Qual é a velocidade máxima do eixo e a temperatura
máxima que o selo mecânico suporta?
Velocidades de até 100.000 rpm tem sido alcançadas, mas isto
depende do diâmetro do eixo para um valor máximo do fator ppm
(pés por minuto).
Temperaturas de até 704 Graus C tem sido experimentadas, mas
as qualidades lubrificantes dos fluídos devem ser conhecidas a
estas temperaturas.
Perguntas e Respostas
9 - Quais são as mudanças físicas que ocorrem nas altas
temperaturas de serviço?
Para os componentes, o projeto do selo mecânico deverá considerar os
coeficientes de expansão térmica dos materiais utilizados, especialmente
no que se refere às folgas críticas entre os componentes com movimentos
relativos.
Os efeitos da corrosão nos materiais a essa temperaturas são também
importantes, o mais importante porém é a qualidade lubrificante do fluído à
temperaturas extremas, especialmente a medida que atravessa as faces de
contato do selo mecânico obedecendo a técnica de pressão gradiente.
Mudanças físicas do fluído podem ocorrer.
Muitas vezes a fricção das faces de contato, juntamente com as pressões
hidráulicas e mecânicas em questão, transformam o fluído num estado
sólido nas faces de contato.
Isto é comumente chamado "coqueificação".
Desde que os abrasivos nas faces constituem um inimigo de qualquer selo
mecânico, é óbvio que a coqueificação acelera o desgaste prematuro do
mesmo.
Perguntas e Respostas
10 - Pode-se calcular a vida útil do selo mecânico?
Isto geralmente depende da aplicação.
As características do equipamento afetam a vida útil do selo mecânico, tais
como:
- o desalinhamento do eixo - jogo axial
- vibrações - características do fluído em termos de
 quantidade do material estranho ou dos
 abrasivos,
- qualidades lubrificantes - temperatura e corrosão em conjunto.

Nas condições comercialmente aceitas, uma vida útil do selo mecânico de
02 anos, com serviço de 24 horas por dia, é comum.

Em condições ideais, os selos mecânicos tem servido 15 a 20 anos em
operação.
Perguntas e Respostas
11 – Na falha repentina de um selo, pode ocorrer um
grande vazamento?
De forma alguma.
Uma falha destetipo é extremamente rara.
Mesmo que um componente de vedação quebrasse
completamente, o que é muito improvável, haveria um
vazamento tipo labirinto, além disso, para um serviço crítico,
dispositivos de segurança podem ser colocados do lado
atmosférico do selo mecânico.
Existe uma sobreposta de drenagem com tubulação de
ventilação que arrasta qualquer vazamento indesejável para um
lugar seguro.
A falha é na maioria das vezes progressiva, assim dando tempo
suficiente para o operador fazer o devido conserto / reparo.
Perguntas e Respostas
12 - Os selos mecânicos podem ser consertados nos locais
de operação / serviço?
Sim. Somente alguns dos componentes vitais são normalmente
substituídos.
Um estoque regular de peças sobressalentes facilita o conserto /
reparo ou a reposição imediata.
Tubulações
Tubulações
“Tubos são condutos fechados , destinados principalmente ao transporte de
fluidos. A grande maioria dos tubos funcionam como condutos forçados, ist
é, sem superfície livre, com o fluido tomando toda a área da secção
transversal. Fazem excessão apenas as tubulações de esgotos, ou às
vezes de água em condutos abertos “
Chama-se de tubulação o conjunto de tubos e seus diversos acessórios
instalados
Tubulações
Exemplos de Aplicações:

-Distribuição de vapor para força e/ou para aquecimento;
-Distribuição de água potável ou de processos industriais;
-Distribuição de óleos combustíveis ou lubrificantes;
-Distribuição de ar comprimido;
-Distribuição de gases e/ou líquidos industriais.
Tubulações
Custo:

Em indústrias de processamento, indústrias químicas, refinarias de
petróleo, indústrias petroquímicas, boa parte das indústrias
alimentícias e farmacêuticas, o custo das tubulações pode
representar 70% do custo dos equipamentos ou 25% do custo total
da instalação.
Tubulações
Tubulações
PROCESSOS DE FABRICAÇÃO DE TUBOS
Tubulações
Tubulações
FABRICAÇÃO POR EXTRUSÃO
Tubulações
FABRICAÇÃO POR EXTRUSÃO
Tubulações
Tubulações
Tubulações
Tubulações
Tubulações
A seleção e especificação do material mais adequado para uma determinada
aplicação pode ser um problema difícil cuja solução depende de diversos fatores.
FATORES DE INFLUÊNCIA NA SELEÇÃO DE MATERIAIS
A seleção adequada é um problema difícil porque, na maioria dos casos, os
fatores determinantes podem ser conflitantes entre si. Caso típico é corrosão
versus custo.
Tubulações
Os principais fatores que influenciam na Seleção dos Materiais são:

Fluido conduzido – Natureza e concentração do fluido Impurezas ou
contaminantes; pH; Velocidade; Toxidez; Resistência à corrosão;
possibilidade de contaminação.
Condições de serviço – Temperatura e pressão de trabalho. (Consideradas
as condições extremas, mesmo que sejam condições transitórias ou
eventuais.)
Nível de tensões do material – O material deve ter resistência mecânica
compatível com a ordem de grandeza dos esforços presentes. ( pressão do
fluido, pesos, ação do vento, reações de dilatações térmicas, sobrecargas,
esforços de montagem etc.
Tubulações
Natureza dos esforços mecânicos – Tração; Compressão; Flexão; Esforços
estáticos ou dinâmicos; Choques; Vibrações; Esforços cíclicos etc.

Disponibilidade dos materiais – Com exceção do aço-carbono os materiais
tem limitações de disponibilidade.

Sistema de ligações – Adequado ao tipo de material e ao tipo de montagem.

Custo dos materiais – Fator freqüentemente decisivo. Deve-se considerar o
custo direto e também os custos indiretos representados pelo tempo de vida,
e os conseqüentes custos de reposição e de paralisação do sistema.

Segurança – Do maior ou menor grau de segurança exigido dependerão a
resistência mecânica e o tempo de vida.
Tubulações
Facilidade de fabricação e montagem – Entre as limitações incluem-se a
soldabilidade, usinabilidade, facilidade de conformação etc.

Experiência prévia – É arriscado decidir por um material que não se
conheça nenhuma experiência anterior em serviço semelhante.

Tempo de vida previsto – O tempo de vida depende da natureza e
importância da tubulação e do tempo de amortização do investimento.
Tempo de vida para efeito de projeto é de aproximadamente 15 anos.
Tubulações
OBSERVAÇÕES SOBRE A SELEÇÃO DE MATERIAIS

Para a solução do problema da escolha dos materiais, a experiência é
indispensável e insubstituível ou seja, material para ser bom já deve ter sido
usado por alguém anteriormente.
Seguir a experiência é a solução mais segura, embora nem sempre conduza
à solução mais econômica.

Resumindo, pode-se indicar a seguinte rotina para seleção de materiais:
1 – Conhecer os materiais disponíveis na prática e suas limitações
físicas e de fabricação.
2 – Selecionar o grupo mais adequado para o caso tendo em vista as
condições de trabalho, corrosão, nível de tensão etc.
3 – Comparar economicamente os diversos materiais selecionados,
levando em conta todos os fatores de custo.
Tubulações
COMPARAÇÃO DE CUSTOS DE MATERIAIS

A comparação de custos deve ser feita comparando a relação
custo/resistência mecânica .

Na comparação de custos dos materiais devem ainda ser levados em
consideração os seguintes pontos:

- Resistência à corrosão ( sobreespessura de sacrifício ).
- Maior ou menor dificuldade de solda
- Maior ou menor facilidade de conformação e de trabalho
- Necessidade ou não de alívio de tensões.
Tubulações
Tubulações
DIÂMETROS COMERCIAIS DOS TUBOS DE AÇO
Norma ANSI. B.36.10 Aço Carbono e Aço Liga
Norma ANSI. B.36.19 Aço Inoxidáveis
Tubulações
Tubulações
MEIOS DE LIGAÇÃO DE TUBOS
Os diversos meios usados para conectar tubos, servem não só para as varas
de tubos entre si, como também para ligar tubos às válvulas, aos diversos
acessórios e também aos equipamentos como: bombas, turbinas, vasos de
pressão, tanques, etc.

PRINCIPAIS MEIOS DE LIGAÇÕES DE TUBOS:
o Ligações rosqueadas;
o Ligações soldadas;
o Ligações flangeadas;
o Ligações de ponta e bolsa;
o Ligações de compressão;
o Ligações patenteadas.
Tubulações
A escolha do meio de ligação a usar depende de muitos fatores entre os quais:

- material e diâmetro da tubulação,
- finalidade e localização da ligação,
- custo, grau de segurança exigido,
- pressão e temperatura de trabalho,
- fluido contido,
- necessidade ou não de desmontagem,
- existência ou não de revestimento interno nos tubos, etc.
Tubulações
Em todas as tubulações existem sempre, ou quase sempre, três classes de
ligações:

- Ligações correntes de emenda entre dois tubos;
- Ligações entre um tubo e uma conexão de tubulação (curva, joelho, tê,
redução, etc.), ou entre duas conexões;
- Ligações extremas da tubulação, onde a tubulação se liga a um
equipamento ou a uma máquina (tanque, vaso, filtro, bomba, compressor
etc.), ou ligações da tubulação com peças desmontáveis (válvulas,
purgadores de vapor, etc.) da própria tubulação.

Tubulações
LIGAÇÕES ROSQUEADAS:
São uns dos mais antigos meios de ligações para tubos. Para tubos de
pequenos diâmetros, essas ligações são de baixo custo e de fácil execução.

EMPREGO: Diâmetro nominal: 2”a 4”.
Para ligação de varas de tubo entre si utilizamos dois tipos de peças, as luvas
e as uniões, todas com rosca interna para acoplar com a rosca externa da
extremidade dos tubos.
Essa rosca tanto das luvas como das uniões tem o formato cônico, de
maneira que com o aperto, há interferência entre osfios das roscas,
garantindo a vedação. Para auxiliar a vedação usam-se massas vedantes. É
importante não contamine nem seja atacada pelo fluido de trabalho.
Tubulações
LIGAÇÕES ROSQUEADAS:
Tubulações
As uniões são empregadas quando se deseja que a tubulação seja
facilmente desmontável, ou em arranjos fechados, onde sem a existência
de uniões o rosqueamento seria impossível.
A vedação entre as duas meias uniões é conseguida por meio de uma
junta que é comprimida com o aperto da porca.
O rosqueamento enfraquece sempre a parede dos tubos; por essa razão,
quando há ligações rosqueadas usam-se sempre tubos de paredes
grossas (Sch 80, no mínimo).
As ligações rosqueadas são as únicas usadas para tubos galvanizados,
tanto de aço como de ferro forjado.
Empregam-se também ligações rosqueadas, embora não exclusivamente,
em tubos de aço-carbono, aços-liga, ferro fundido, e materiais plásticos,
sempre limitadas até o diâmetro nominal de 4”.
Para tubos de aços inoxidáveis e de metais não-ferrosos, o rosqueamento
é muito raro, devido às paredes finas que geralmente têm os tubos desses
materiais.
Tubulações
NORMAS:
As principais normas americanas para roscas de tubos são a ANSI. B.2.1 e a
API.5. B (rosca NPT).
OBS: A rosca BSP (British Standard Pipe), é baseada na ISO e a rosca NPT
(National Pipe Taper), é baseada na ANSI. A rosca NPT é utilizada em
tubulação, onde a pressão interna oscile entre 20,7kgf/cm2 (média presão) e
137,9 kgf/cm2 (alta pressão); e onde a Linha Hidráulica esteja sujeita à
mudanças bruscas de temperatura, vibrações, choques e outros fatores
externos.
Tubulações
LIGAÇÕES SOLDADAS:
Em tubulações industriais, a maior parte das ligações são soldadas com
solda de fusão, com adição de eletrodo, de dois tipos principais:
- Solda de topo;
- Solda de encaixe.
Tubulações
Vantagens:
- Resistência mecânica;
- Estanqueidade perfeita e permanente;
- Boa aparência;
- Facilidade na aplicação de isolamento térmico ou pintura;
- Nenhuma necessidade de manutenção, devida a sua resistência mecânica.

Desvantagens:
- Dificuldade de desmontagem;
- Necessidade de mão de obra especializada para sua execução, e o fato de
ser um trabalho a quente, o que pode exigir cuidadas com ambientes com
combustíveis, inflamáveis ou explosivos.
