1° Lista de Exercícios – Tensão

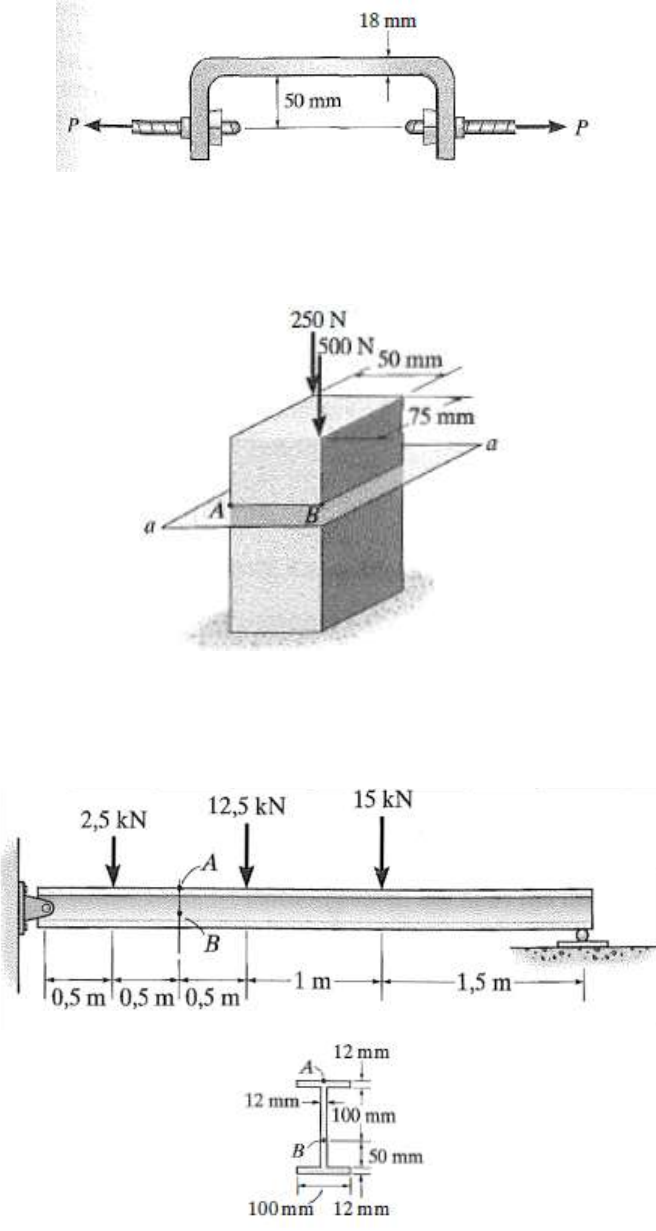

1 – O suporte de aço é usado para ligar as extremidades de dois cabos. Se a força P = 2,5
kN for aplicada, determine a tensão normal máxima no suporte. O suporte tem espessura
de 12 mm e largura de 18 mm.



2 – O bloco está sujeito ás duas cargas axiais mostradas na figura. Determine a tensão
normal que age nos pontos A e B. Despreze o peso do bloco.



3 – A viga de abas largas está sujeita à carga mostrada na figura. Determine as
componentes da tensão nos pontos A e B e mostre os resultados em um elemento de
volume em cada um desses pontos.



4 – A viga suporta a carga mostrada na figura. Determine o estado de tensão nos pontos
E e F na seção a-a e represente os resultados em um elemento de volume diferencial
localizado em cada um desses pontos.



5 – A barra tem diâmetro de 40 mm. Se sua extremidade for submetida às duas
componentes de força mostradas na figura, determine o estado de tensão no ponto A e
mostre os resultados em um elemento de volume diferencial localizado nesse ponto.



6 - A haste maciça de 25 mm de diâmetro está sujeita às cargas mostradas na figura.
Determine o estado de tensão no ponto B e mostre os resultados em um elemento
diferencial localizado nesse ponto.
