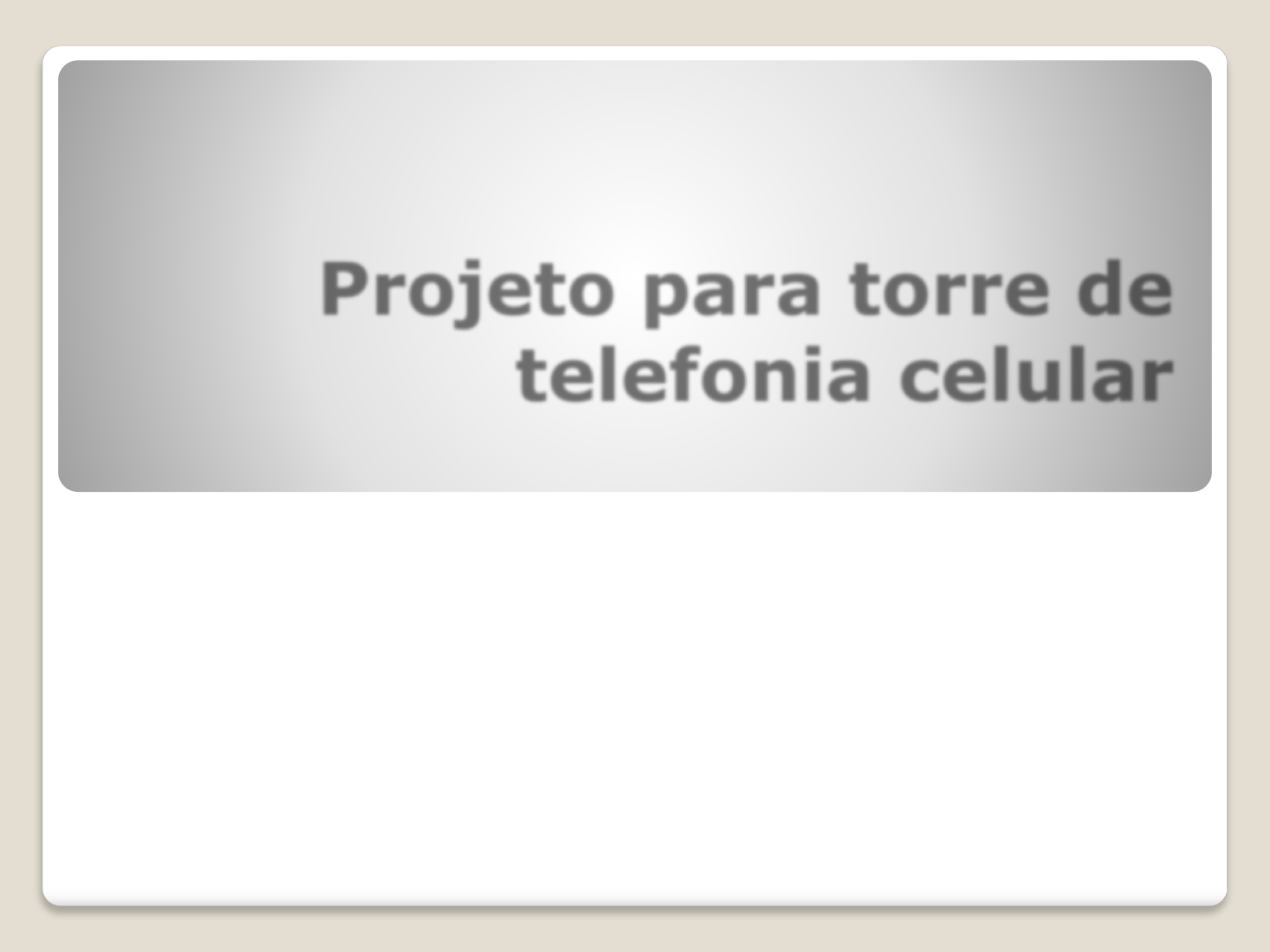

Projeto para torre de telefonia celular
1
Os projetos de torres metálicas para telefonia variam muito, principalmente quanto à geometria da torre e ao material que ela é construída. As torres mais comuns são as torres autoportantes,  torres estaiadas, e as torres monoposte.
 A autoportante é constituída de uma parte piramidal na base e uma parte reta superior.

São de formato treliçado. As torres autoportantes de seção transversal são em formato triangular equilátera, quadrada e poste.
O grande diferenciador entre torres metálicas com perfis em cantoneira e perfis tubulares é a quantidade de barras.
Os perfis tubulares requerem menos, barras redundantes ou até a dispensam para diminuir o comprimento das barras principais. Isso molda uma torre mais limpa, com menor área por esses fatos ela é mais leve.
São de módulos treliçados. As torres autoportantes de seção transversal triangular equilátera, quadrada. Os módulos podem ser em losango também triângulo.
O grande diferenciador entre torres metálicas com perfis em cantoneira e perfis tubulares é a quantidade de barras.
Os perfis tubulares requerem menos, barras redundantes ou até a dispensam para diminuir o comprimento das barras principais. Isso molda uma torre mais limpa, com menor área por esses fatos ela é mais leve.
3
Em engenharia de estruturas, uma treliça (do francês treillis) é uma estrutura composta por cinco ou mais unidades triangulares construídas com elementos retos cujas extremidades são ligadas em pontos conhecidos como nós.
Existe o treliçamento tipo "X", "K" ou "Z".

Ao desenvolver um projeto de uma torre autoportante é necessário levar em consideração vários fatores:
 vento, peso, tamanho, terreno isso requer cálculos precisos.
De fato o cálculo aplicado a uma estrutura contínua ao longo da torre representa uma variável importante para que ela seja desenvolvida de forma segura.
5
 Torre Autoportante Quadrada
Fabricada em perfil metálico de aço carbono A-36 / A-572 (aço especial de alta resistência), tipo cantoneiras laminadas de abas iguais, adquiridas de empresas conforme normas brasileiras.
Possui seção transversal quadrada.
As torres padrões são compostas por trecho reto de 12 metros de altura – podendo ser alterada conforme especificação; largura de topo 1,00;1,10;1,50 ou 2,00 metros, parte piramidal com altura variável.
Não exige grande espaço para instalação. Suas ligações são parafusadas, facilitando o transporte, a montagem e instalação. As estruturas apresentam ótima relação custo/benefício nas soluções de: Telecomunicação, Telefonia, Rádio, TV, Vigilância Florestal, Iluminação, Energia Eólica, Torres Anemômétricas, Pesquisas Espaciais, Pesquisas Atmosféricas, Linhas de Transmissão de Energia e outros.
 Especificação dos materiais
 - Perfil laminado de aço A-36 e A-572-G50;
 - Chapas lisas de aço A-36 ou USISAC 350;
 - Parafusos de aço ASTM A-325;
 - Processo de galvanização por imersão - ASTM A-123.

Características técnicas
- Alturas de acordo com a necessidade do cliente;
- Área de exposição ao vento de até 60m² para antenas;
- Vento operacional V0, S1, S2, S3 conforme NBR 6123;
- Largura da base variando de 2 a 20 m, dependendo da altura;
- Treliçado tipo "X" ou "K".
 Acessórios
- Escada tipo marinheiro com guarda-corpo e leito vertical de cabos interna;
- Sistema de trava-quedas com cabo de aço de 8mm;
- Sistema de balizamento noturno, composta de luminárias duplas, cabo PP 2x2,5mm², eletroduto 3/4" GF, fotocélula;
- Pintura para balizamento diurno com aplicação de tinta poliuretana bi-componente, nas cores: branca e laranja;
- Sistema de para-raios no topo do captor tipo Franklin;
- Cabo de cobre nu de 50mm² conecta o captor ao topo da torre;
- Sistema de aterramento consiste de uma malha na base composta por 8 hastes cobreada de 5/8" e cabo de cobre nu 50mm² conectada na base da torre.

 Vantagens
Possui alta durabilidade à corrosão, tempo de vida útil acima de 50 anos, desde que realizadas as manutenções periódicas de pintura e reaperto de parafusos, indicadas para grandes carregamentos e alturas. Não exige grande espaço para instalação.

Torre Estaiada Triangular
A torre estaiada é a solução mais econômica por atingir grandes alturas e com elevada capacidade de carga.
Possui seção transversal triangular, estaiada com cordoalhas galvanizadas a fogo, projetada segundo as normas da ABNT.
Especificação dos materiais
- Tubos de aço DIN 2440, SAE 1020;
- Perfil redondo laminado de aço A-36;
- Chapas lisas de aço A-36;
- Parafusos de aço A-325;
- Processo de galvanização por imersão - ASTM A-123;
- Cordoalha de aço galvanizado a quente - EHS.
Características técnicas
- Alturas de acordo com a necessidade do cliente;
- Área de exposição ao vento de até 50m²;
- Vento operacional V0, S1, S2, S3 conforme NBR 6123;
- Largura da base igual a largura do topo, variando de 0,3 a 1,5m;
- Treliçamento tipo "X", "K" ou "Z".
Acessórios
- Sistema de trava-quedas com cabo de aço de 8mm;
- Sistema de balizamento noturno, composta de luminárias duplas, cabo PP 2x2,5mm², eletroduto 3/4" GF, fotocélula;
- Pintura para balizamento diurno com aplicação de tinta poliuretana bi-componente, nas cores: branca e laranja;
- Sistema de para-raios no topo do captor tipo Franklin;
- Cabo de cobre nu de 50mm² conecta o captor ao topo da torre;
- Sistema de aterramento consiste de uma malha na base composta por 8 hastes cobreada de 5/8" e cabo de cobre nu 50mm² conectada na base da torre.
Vantagens
Possui alta durabilidade à corrosão, tempo de vida útil acima de 50 anos, desde que realizadas as manutenções periódicas de pintura, reaperto de parafusos, manutenção dos cabos de aço. Exige maior espaço para instalação.
Postes Metálicos e Monopostes
Os postes metálicos são também conhecidos como Monopostes, são indicados para empresas de telefonia, de transmissão de energia e para emissoras de rádio e televisão, para anúncios publicitários, sistemas de internet, entre outros.
São auto suportados, construídos com chapas de aço conformadas a frio, galvanizados a fogo podendo ser:
> Poligonal: fabricado com chapas dobradas;
> Circular: fabricado com chapas calandradas.
 Características técnicas
- Atende as especificações técnicas do cliente;
- Altura máxima de 60m;
- Carregamento até 30m² de AEV;
- Projetadas em conformidade com as normas brasileiras e internacionais;
- Podem ser sem pintura ou pintura de sinalização diurna;
- Constituído de chapas dobradas de alta resistência;
- Ligações entre módulos em parafusos estruturais de alta resistência (ASTM A325);
- Chapas lisas de aço A-36 e A-572-G50;
- Galvanizado.
 Vantagens
A grande vantagem dos postes em relação as torres é o menor espaço para sua instalação. A dimensão da base com altura de 60 metros é próximo de 1,5 metros, muito reduzido, portanto, comparando-se com as torres autoportante ou estaiada de mesma altura. Instalados em perímetros urbanos.
Substituindo os postes de concreto pela sua facilidade de transporte e instalação pois são transportados em partes e montados no local da obra.
Visa minimizar o impacto visual causado pela estrutura das antenas, evitando assim, a utilização das treliçadas.
Os cabos e outros componentes podem ser protegidos da temperatura no interior do tubo e, consequentemente, a estrutura parece mais limpa.
Muitas pessoas vêem nas torres de celular uma intromissão em seus bairros. Mesmo que as pessoas cada vez mais dependem de comunicações celulares, eles se opõem às torres estragando vistas de forma cênica.
Surgiu fora do Brasil recentemente no mercado empresas que oferecem camuflagem para "esconder" as torres de telefonia celular, ou como, árvores, torres de igreja, pólos de bandeira, caixas d'água e outros recursos. Há muitos fornecedores que oferecem estes serviços,como parte da instalação de torre e serviços normais de manutenção. Estes são geralmente chamados de "torres stealth" ou "instalações stealth".
O nível de detalhes e realismo alcançado é notavelmente alta. Por exemplo: torres de disfarçadas de árvores são quase indistinguíveis das reais, mesmo para a fauna local. Tais torres podem ser colocadas discretamente em parques nacionais e outros locais protegidos, lado a lado com as árvores.
Também podem ser introduzidas em ambientes que exigem um resultado de baixo impacto visual, por ser feito também para se parecer com chaminés e outras estruturas comuns.
