Engenharia Elétrica
Máquinas Elétricas
Prof. João Charles

Lista 1 – Exercícios sobre movimento rotacional e circuitos magnéticos

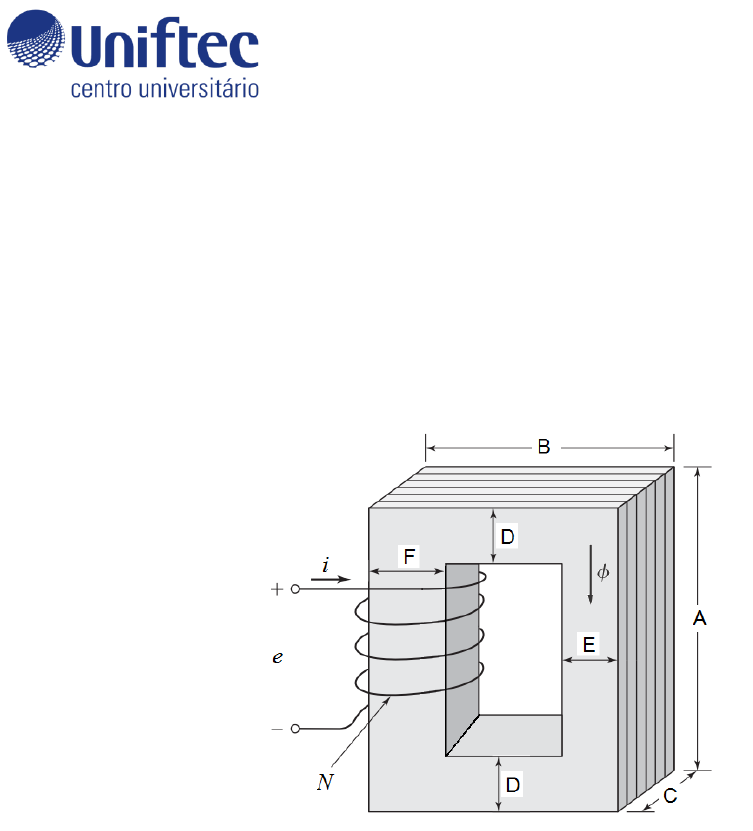

1) Um núcleo ferromagnético composto por um pacote de lâminas finas em paralelo e uma
bobina do lado esquerdo é mostrado na Figura 1. O número de espiras é N= 400. As
dimensões deste núcleo, indicadas pelas letras da figura abaixo, são:
A= 16cm; B= 13cm; C= 5cm; D= 4cm; E= 3cm; F= 6cm.

Encontre o valor da corrente elétrica que será necessária para produzir um fluxo
magnético de 0,004 Wb. Assuma que a permeabilidade relativa do material que
constitui o núcleo é 700 Wb/A.m.


Figura 1 – Núcleo ferromagnético com bobina no lado esquerdo



2) Considere o fluxo magnético gerado pela corrente calculada no Exercício 1 e com as
mesmas dimensões do núcleo da Figura 1, calcule a densidade de fluxo no lado
superior do núcleo e a densidade de fluxo no lado direito do núcleo.




3) O volante rotativo de uma prensa excêntrica apresenta momento de inércia calculado
de 12 kg.m² e está inicialmente em repouso. Se determinado motor elétrico aplica um
conjugado de 6 Nm (anti-horário) repentinamente a esse volante, qual será a
velocidade do volante após 5 s? Expresse essa velocidade em radianos por segundo e
em rotações por minuto.




 Engenharia Elétrica
Máquinas Elétricas
Prof. João Charles

4) Um núcleo magnético quadrado tem um comprimento de caminho médio de 48 cm e
uma área da seção reta de 130 cm². Uma bobina com 150 espiras é enrolada em torno
de uma perna do núcleo. O núcleo é feito de um material cuja curva de magnetização
apresenta intensidade de campo magnético requerido H= 115 Ae/m, responda:

 a) Quanta corrente elétrica é necessária para produzir 0,023 Wb de fluxo no núcleo?
 b) Qual é a permeabilidade relativa do núcleo neste nível de corrente elétrica?
 c) Qual é sua relutância magnética?


5) Calcule a permeabilidade relativa de um material ferromagnético típico, cuja curva de
magnetização está mostrada na Figura 2, nos pontos H= 63; H= 250 e H= 2400 Ae/m.


Figura 2 – Curva de magnetização de uma peça típica de aço.


6) Determinado motor elétrico fornece 140 Nm de conjugado para sua carga. Se o eixo do
motor estiver girando a 1720 rpm, qual será a potência mecânica fornecida à carga em
Watts? E a potência em cv ?



 Engenharia Elétrica
Máquinas Elétricas
Prof. João Charles



7) A Figura 3 mostra um condutor elétrico que se move na presença de um campo
magnético. Com a informação dada na figura, determine o valor e o sentido da tensão
induzida no fio.



Figura 3 – Condutor elétrico movendo-se em um campo magnético.



8) O eixo de um determinado motor elétrico está girando a uma velocidade de 3450 rpm.
Qual é a velocidade do eixo em radianos por segundo?






9) A Figura 4 mostra um condutor elétrico que conduz 7,0 A na presença de um campo
magnético. Calcule o valor e o sentido da força induzida no fio (para dentro ou fora da
folha de papel) ?


 Engenharia Elétrica
Máquinas Elétricas
Prof. João Charles


Figura 4 – Condutor elétrico conduzindo uma corrente em um campo magnético.



10) Uma força de 125 N é aplicada sobre o eixo de uma máquina rotativa de raio r= 0,22 m,
como mostrado na Figura 5. O momento de inércia deste eixo é J= 9 kg.m². Responda:

a) Qual é o valor do conjugado produzido no eixo da máquina?
b) Qual é o sentido do conjugado produzido no eixo da máquina?
c) Qual é a aceleração angular  do eixo da máquina?


Figura 5 – Força aplicada sobre o eixo de uma máquina rotativa.
