EXP. 2 – TUBO DE PITOT


2.1- Objetivos

 Levantamento do diagrama de velocidades numa seção transversal de um escoamento.

2.2 – Base Teórica

 Um fluido de peso específico  escoa numa tubulação com uma vazão Q. A Fig. 2.1 mostra
dois manômetros nesta instalação. A tomada de pressão do primeiro é feita na periferia do tubo e
não interfere com o escoamento. A tomada de pressão do segundo é feita por um tubo voltado
contra o sentido do escoamento.

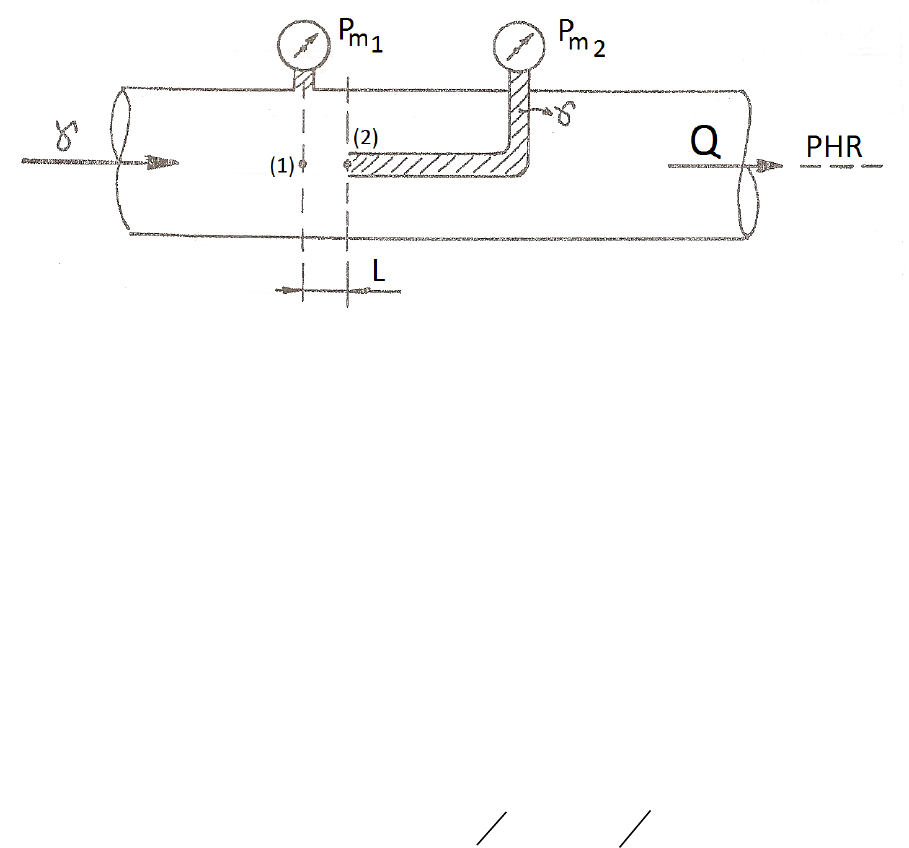

 Fig. 2.1

 Comparando as leituras podemos observar que Pm2 é maior do que Pm1. Por quê?
 O fluido, ao passar por um tubo, carrega consigo uma energia cinética e uma energia de
pressão. Ao passar pela seção (1), a parcela referente à pressão é indicada pelo primeiro manôme-
tro (Pm1). Esta pressão é denominada “pressão estática” (Pest). Ao chegar na tomada de pressão
do segundo manômetro, estando o “tubinho” cheio, o fluido vai se chocar com o fluido parado, fa-
zendo com que a energia cinética caia a zero. No entanto, como a energia deve se conservada,
acontece uma transformação desta energia cinética em energia de pressão. A pressão estática
(Pest) que foi lida na seção (1) continua com o mesmo valor no ponto (2), já que a distância “L” en-
tre os dois pontos é bem pequena.
 Podemos concluir que o segundo manômetro vai indicar a soma da pressão estática com a
“pressão dinâmica” (Pdin), que é o nome atribuído à parcela que veio da transformação de energia
cinética em energia de pressão. Esta soma pode ser denominada de “pressão total” (Ptotal).

Sendo assim: Pm1 = Pest e Pm2 = Pest + Pdin = Ptotal

 Se fizermos Pm2 – Pm1, teremos o valor da pressão dinâmica:

Pm2 – Pm1 = Ptotal – Pest = Pest + Pdin – Pest = Pdin

 Através das equações, com este valor (Pdin), podemos determinar o valor da velocidade que
o fluido tinha antes de ser obrigado a parar no ponto (2) de tomada do segundo manômetro.

 O tubo de PITOT é um medidor de velocidade, e através do exemplo citado tem-se uma
ideia do seu princípio de funcionamento.

 Tomando como exemplo o tubo de PITOT da figura 2.2 tem-se, aplicando a Equação da
Energia de (1) a (2):




Apostila de Laboratório de Mecânica dos Fluidos - Centro Universitário da FEI - Professores Brunetti, Coquetto e Sérgio Lopes

2.2

Fig. 2.2

 𝐻1 = 𝐻2 + 𝐻𝑝1,2 onde Hp1,2 é desprezível


𝑣1
2
2𝑔
+
𝑝1
𝛾
+ 𝑧1 =
𝑣2
2
2𝑔
+
𝑝2
𝛾
+ 𝑧2 
𝑣1
2
2𝑔
=
𝑝2 − 𝑝1
𝛾



 Aplicando a equação manométrica de (1) a (2) pelo manômetro diferencial (vide Cap. “0”),
tem-se:

𝑝1 + 𝛾𝑚. ℎ − 𝛾. ℎ = 𝑝2 → 𝑝2 − 𝑝1 = ℎ(𝛾𝑚 − 𝛾)


 Substituindo na equação anterior:


𝑣1
2
2𝑔
= ℎ (
𝛾𝑚 − 𝛾
𝛾
) → 𝑣1 = √2𝑔ℎ(
𝛾𝑚 − 𝛾
𝛾
)

 Como g, m e  são constantes:

𝑣1 = 𝐾. √ℎ


 Com isto, tem-se o valor da velocidade de aproximação do fluido, ou seja, a velocidade do
ponto para o qual está direcionado o “tubinho”.
 Imagine agora que este “tubinho” possa ser movimentado para cima ou para baixo. Poderí-
amos determinar a velocidade de vários pontos da seção (X) (Fig. 2.3), e com isto levantar um di-
agrama de velocidades. Bastaria anotar o desnível do manômetro diferencial em cada posição.

Fig. 2.3

Apostila de Laboratório de Mecânica dos Fluidos - Centro Universitário da FEI - Professores Brunetti, Coquetto e Sérgio Lopes

2.3
2.3 – Tubo de Pitot do Laboratório

No laboratório o Pitot está colocado num tubo, onde escoa água, com diâmetro interno de
41mm (Fig. 2.4).



Fig. 2.4


O tubo poderá ser deslocado, como veremos a seguir, do batente superior até o batente in-
ferior, passando pelos pontos: A, B, C, D e E. Determinando o desnível “h” do manômetro diferen-
cial para cada um dos 5 pontos, podemos determinar a velocidade de cada ponto e posteriormente
levantar o diagrama de velocidades na seção do escoamento. Além dos 5 pontos temos mais dois
pontos referentes à parede do tubo onde sabemos que, pelo princípio da aderência, a velocidade do
fluido é “zero”. A cota “r” de cada um dos pontos será:


Ponto r (mm)
A + 15,0
B + 7,50
C 0 (zero)
D - 7,50
E - 15,0


O tubo de Pitot utilizado é do tipo duplo (Fig. 2.5), ou seja, faz a captação das duas pres-
sões, estática e total, levando as mesmas através de mangueiras para um manômetro diferencial,
como mostram na sequência as figuras 2.6, onde podemos visualizar a alavanca que colocará o tu-
bo nas 5 posições, 2.7, 2.8 e 2.9. O fluido manométrico utilizado é “Bromofórmio”, com um peso
específico m



Fig. 2.5


Apostila de Laboratório de Mecânica dos Fluidos - Centro Universitário da FEI - Professores Brunetti, Coquetto e Sérgio Lopes

2.4



Fig. 2.6



Fig. 2.7

Apostila de Laboratório de Mecânica dos Fluidos - Centro Universitário da FEI - Professores Brunetti, Coquetto e Sérgio Lopes

2.5

Fig. 2.8


Fig. 2.9

Apostila de Laboratório de Mecânica dos Fluidos - Centro Universitário da FEI - Professores Brunetti, Coquetto e Sérgio Lopes

2.6
2.4 – Levantamento dos Dados e Tabela Rascunho

Para fazer o levantamento de dados siga a sequência estabelecida a seguir:

a) Abra totalmente a válvula globo localizada após a bomba, ligando o conjunto moto-bomba.
A experiência será feita com uma vazão somente e esta vazão será a máxima. Fechando to-
das as válvulas de saída do tanque superior levante os dados para o cálculo posterior da va-
zão (∆h: sugestão 30cm e t), conforme instruções do item 0.3.1 do Capítulo “0”, lembrando
que a área do tanque é: Atanque=0,546m2;
b) Desligue a bomba e abra todas as válvulas de saída do tanque superior, tornando a ligar as-
sim que o tanque estiver vazio, para iniciar o levantamento dos dados e não correr o risco
de transbordamento;
c) Através da alavanca e da escala (Fig. 2.6), movimente o tubo de Pitot colocando-o na posi-
ção “A” (r=+ 15mm);
d) Abra as 3 válvulas que permitem a passagem para o manômetro diferencial. Em seguida fe-
che a válvula equalizadora, que une os dois ramais (Fig. 2.8);
e) Aguarde algum tempo e faça a leitura do desnível do manômetro diferencial (Fig. 2.9), ano-
tando-o na tabela rascunho;
f) Abra a válvula equalizadora central (Fig. 2.8) e coloque o Pitot na posição “B” (r=
+7,50mm);
g) Feche a válvula equalizadora, aguarde algum tempo e faça a leitura do desnível h;
h) Repita os procedimentos “f” e “g” para todas as outras posições.

Exp. PITOT Tabela Rascunho
ensaio posição r h
- - mm mm
1 parede + 20,5 0
2 A + 15,0
3 B + 7,50
4 C 0
5 D - 7,50
6 E - 15,0
7 parede - 20,5 0
∆h = t =

2.5 – Levantamento do Diagrama de Velocidades e Verificação Teórica

Em folha de papel milimetrado (A4), numa escala conveniente, que deve ser discriminada,
levante o diagrama de velocidades (Fig. 2.10).

Fig. 2.10

Apostila de Laboratório de Mecânica dos Fluidos - Centro Universitário da FEI - Professores Brunetti, Coquetto e Sérgio Lopes

2.7
 Para conhecer os desvios cometidos no levantamento do diagrama de velocidades, em fun-
ção dos erros praticados no levantamento de dados, de visualização e técnicos, vamos levantar na
mesma folha de papel milimetrado o diagrama que deveria ter sido encontrado. Este novo diagra-
ma receberá o nome de “diagrama teórico”, apesar de utilizar valores reais, pois será conseguido
através das fórmulas da teoria (Cap. 3 do Livro texto de Teoria).
 Sabendo que para escoamento turbulento, em tubo de seção circular, o diagrama de veloci-
dades obedece a equação (certamente o nº de Reynolds será bem maior do que 2400):

𝑣 = 𝑣𝑚𝑎𝑥 (1 −
𝑟
𝑅
)
1/7
 e que
𝑣𝑚
𝑣𝑚𝑎𝑥
=
49
60



 Com a vazão utilizada noensaio podemos determinar a velocidade média no tubo e com ela
determinar a velocidade máxima: (Dtubo= 41mm e H20 = 10-6 m2/s)

𝑣𝑚 =
4𝑄
𝜋𝐷2
 𝑒 𝑣𝑚𝑎𝑥 =
60
49
𝑣𝑚

 Confirmando o valor do nº de Reynolds para escoamento turbulento:



 Substituindo na equação acima:

𝑣 =
60
49
𝑣𝑚 (1 −
𝑟
𝑅
)
1/7


 Substituindo pelo valor da velocidade média e R= 20,5mm, obtemos uma expressão de
v=f(r). Atribuindo valores para “r” de 0 a 20,5mm, podemos calcular a velocidade para cada raio e
levantar um outro diagrama de velocidades denominado “teórico”, junto com o diagrama “levanta-
do” através da experiência, observando a diferença encontrada.

2.6 – Integração Gráfica

 A velocidade média pode ser encontrada através de uma integração gráfica. Viu-se na teoria
(Cap. 3 do Livro texto de Teoria) uma equação que permite determinar a velocidade média através
de uma integração, que pode ser reduzida para uma somatória através de elementos finitos. As-
sim:

𝑣𝑚 =
1
𝐴
∫ 𝑣. 𝑑𝐴 ≅
1
𝐴
∑ 𝑣. ∆𝐴


Fig. 2.11


Apostila de Laboratório de Mecânica dos Fluidos - Centro Universitário da FEI - Professores Brunetti, Coquetto e Sérgio Lopes

2.8
 Tomando por base o exemplo da Fig. 2.11, onde o diagrama, supostamente levantado, foi di-
vidido em 5 partes iguais, teremos cinco valores de ∆r. Do ponto “0” até o centro do ∆ri , teremos
um ri genérico. Para este ri teremos uma velocidade vi. Estas duas grandezas, “ri” e “vi” serão utili-
zadas na somatória. Assim sendo, se:

∆𝐴 = 2. 𝜋. 𝑟. ∆𝑟 𝑒 ∆𝑟 = 𝑐𝑡𝑒

 Substituindo na equação, temos:

𝑣𝑚 =
1
𝜋. 𝑅2
∑ 𝑣. 2. 𝜋. 𝑟. ∆𝑟 =
2. ∆𝑟
𝑅2
∑(𝑣𝑖 . 𝑟𝑖)


 No exemplo da Fig. 2.11, dividimos o raio em 5 partes, mas utilizando a integração gráfica
para determinarmos a velocidade média, devemos dividir o raio por um número maior de partes
iguais. Um número pequeno de divisões acaba prejudicando a precisão.
 Caso o diagrama de velocidades não seja simétrico, devemos tomar os valores de “v” para
“r” positivo e negativo e tirar a média.

2.7 – Estudo do Equipamento

 O tubo de Pitot tem esse nome em homenagem a Henri Pitot (1695/1771) (Fig. 2.12), en-
genheiro hidráulico francês que em 1732 realizou estudos sobre a medição do fluxo de água.


Fig. 2.12

 Além da medição de velocidades de líquidos ou gases, o tubo de Pitot tem larga aplicação na
aviação, para determinar a velocidade de aeronaves, como pode ser visto nas figuras 2.13 e 2.14.


 Fig. 2.13 Fig. 2.14

 Em aviões pequenos, o tubo de Pitot faz a leitura das pressões estática e total. Através de
mangueiras, a diferença de pressão é transmitida até a cabine, onde são acopladas a uma cápsula
denominada aneroide, que transforma a diferença de pressão em movimento angular, e devida-
mente calibrada serve de velocímetro para os aviões.

Apostila de Laboratório de Mecânica dos Fluidos - Centro Universitário da FEI - Professores Brunetti, Coquetto e Sérgio Lopes

2.9
 Como o fluxo de ar em torno das aeronaves é complexo, a pressão estática costuma ser to-
mada em várias posições, tomando-se a pressão média resultante.
 Em aviões mais sofisticados, que alcançam maiores velocidades e maiores altitudes, e até
em mísseis, a necessidade de obter informações sobre os fenômenos aerodinâmicos envolvidos
tornam o tubo de Pitot um excelente equipamento auxiliar de navegação aérea. Nestes casos, uma
unidade sensora ou transdutora de pressão diferencial mede as pressões e as demais correntes de
ar, fornecendo a um computador de voo os sinais necessários para o cálculo das velocidades, com
as devidas correções. Uma amostra simplificada pode ser vista na Fig. 2.15.



Fig. 2.15

 Podemos encontrar a utilização do tubo de Pitot até na Fórmula 1. Na Fig. 2.16 temos a Re-
nault R25 de 2005 que mostra o equipamento auxiliar de medição.


Fig. 2.16















Apostila de Laboratório de Mecânica dos Fluidos - Centro Universitário da FEI - Professores Brunetti, Coquetto e Sérgio Lopes

2.10



Exp. PITOT Tabela Desenvolvimento
ensaio posição r h √ h v
- - mm mm m1/2 m/s
1 parede + 20,5 0 0
2 A + 15,0
3 B + 7,50
4 C 0
5 D - 7,50
6 E - 15,0
7 parede - 20,5 0
0


∆h = cm t = s K = m½/s
Q = L/s (utilizada no ensaio) Vm = m/s
