ORBI ENGINEERING - DEPARTMENT OF STRUCTURAL ENGINEERING

GABRIEL MARZOLA SOARES





RELATÓRIO DE DESENHO TÉCNICO
BOCAL DE PROPULSÃO - ORBI PATHMAKER







Belo Horizonte, Agosto de 2019


Introdução
Com o desenvolvimento do projeto Orbi PathMaker o departamento de estruturas,
inspirado pelos mandamentos que regem o grupo vem por meio deste proporcionar as
devidas especificações dimensionais bem como especificações quanto ao material
utilizado na peça em questão. Dita peça será utilizada na amplificação da velocidade das
moléculas de gás em espaço do combustível sólido composto por Nitrato de Potasio
(KNO3) e Sacarosa (C12H22O11).

Objetivo
O presente documento tem objetivo de facilitar a visualização da peça para um melhor
entendimento da mesma bem como disponibilizar a peça para eventual usinagem,
impressão tridimensional ou qualquer outro serviço que demande o preciso
dimensionamento da mesma. Os desenhos contidos neste documento fazem uma
representação 2d do objeto modelado em várias dimensões, uma vez que durante o
processo de usinagem é necessário vistas padronizadas para visualização de geração do
arquivo CAM (Computer Aided Manufacturing)

Procedimentos
Para efetivação do desenho questão foi utilizado o software de modelagem Fusion 360
uma vez que o mesmo proporciona grandes vantagens técnicas que auxiliam no
desenvolvimento.

Dados
● Material utilizado: Alumínio [2,7g/cm3]
● Unidade de Medida: mm
● Descrição da Peça: Bocal de Propulsão Foguete Orbi PathMaker
● Padrão: ISO

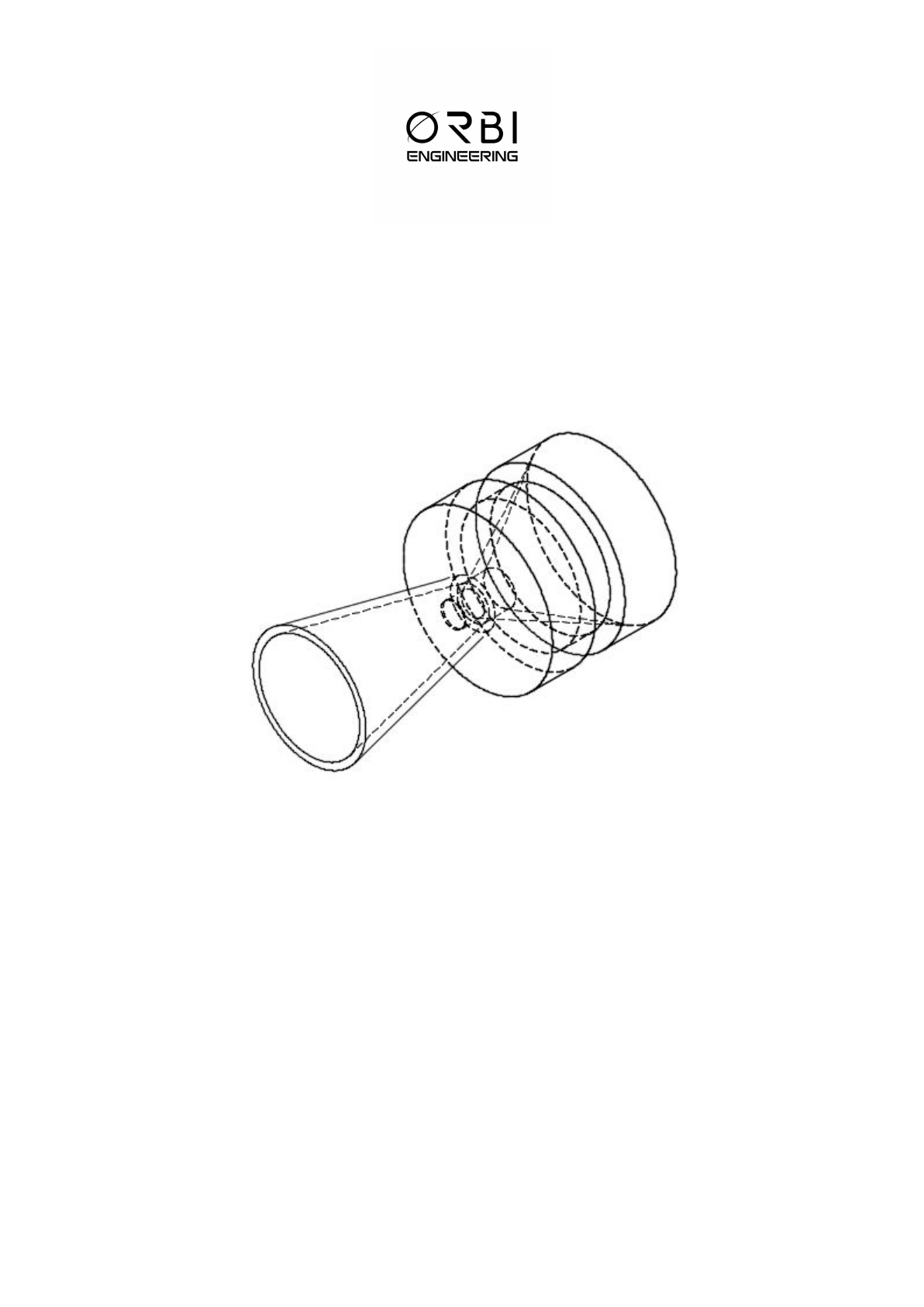

Desenhos Técnicos
Os desenhos técnicos a seguir foram produzidos na norma da ISO para um padronizacao
de qualidade dentre os arquivos. Os desenhos foram feitos a partir dos dimensionamentos
pré-estabelecidos durante reuniões de projeto



D
ept.
Technical reference
C
reated by
Approved by
D
ocum
ent type
D
ocum
ent status
Title
D
W
G
 N
o.
R
ev.
D
ate of issue
Sheet
30/08/19
PathM
aker
D
esenho Técnico
30/08/19
1/1
O
rbi Engineering
01
N
ozzle
O
rbi Engineering
G
abriel M
arzola
Structural Eng.
Ø
3
4
.
8
Ø
2
7
.
8
5
Ø
2
6
.
3
7
Ø
2
3
.
3
9
Ø
1
0
.
4
3
Ø
7
.
4
6
Ø
5
.
3
4
Ø34.8
1
0
1
1
.
9
4
6
.
8
6
Ø26.37
3
8
.
9
6
A
A
A
-
A

(
1
:
0
.
9
)
Ø5.34
4
.
3
4
1
.
4
6
B
B

(
5
:
1
)
C
C

(
5
:
1
)


Conclusão
Conforme desejado foi possível obter um desenho de nível satisfatório respeitando os
padrões da ISO (International Organization for Standardization) é bem como os padrões
de qualidade estabelecidos pelo Departamento de estruturas (Department of Structural
Engineering) do grupo Orbi Engineering.
