UNIDADE 1 – CONCEITOS FUNDAMENTAIS: 2ª LISTA DE EXERCÍCIOS

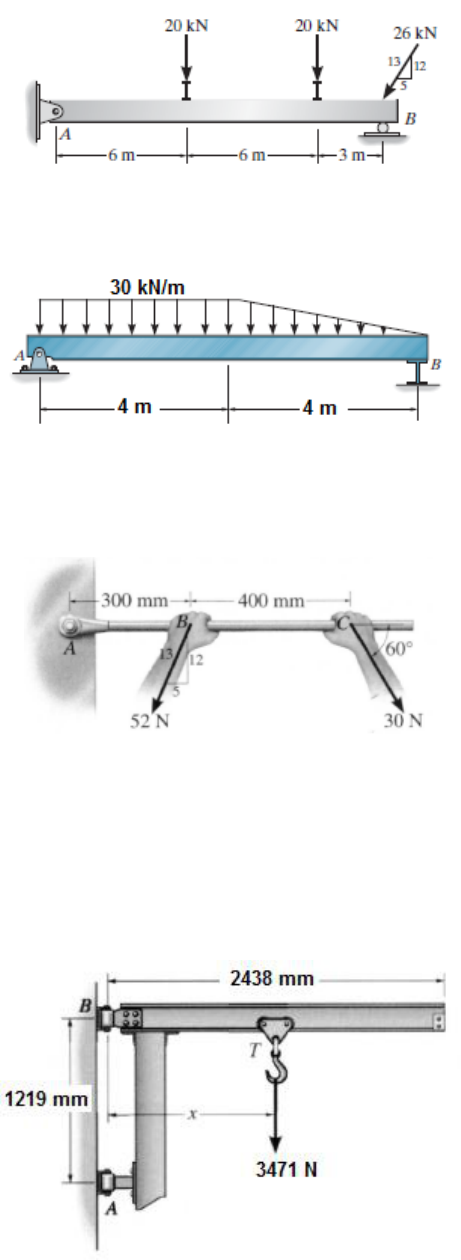

1) Determine as reações de apoio da viga. Desconsidere as espessuras dos componentes.
Respostas: Ax=10 kN→; Ay=16 kN↑; By=48 kN↑.


2) Determine as reações de apoio da viga. O apoio em B pode ser considerado um rolete.
Respostas: Ax=0; Ay=110 kN↑; By=70 kN↑.


3) A chave de boca mostrada na figura é utilizada para apertar o parafuso em A. Se a chave não
gira quando a carga é aplicada ao seu cabo, determine o torque (momento) e a força da chave
aplicados ao parafuso. Respostas: Ax=5 N→; Ay=74 N↑; Ma=32,6 N.m (sentido anti-horário).


4) O guindaste de braço horizontal da figura é usado para sustentar a carga de 3471 N. Se a
carretilha T pode ser posicionada em qualquer ponto entre 450 e 2285 mm, determine a
máxima intensidade de reação nos apoios A e B. Note que os apoios são colares que permitem
a guindaste girar livremente em torno do eixo vertical. O colar em B suporta uma força na
direção vertical, o que não acontece com o colar em A. Respostas: Ax=6506 N→; Bx=6508 N←;
By=3471 N↑.

5) Determine as reações nos apoios A e B para o equilíbrio da viga. Respostas: Ay=743 N↑;
By=957 N↑; Ax=0.

6) Determine a intensidade, direção e sentido das reações na viga em A e B. Despreze a sua
espessura. Respostas: FBy=586 N↑; FA=413 N↗.

7) Determine a intensidade, direção e sentido das reações na viga em A e B. Despreze a sua
espessura. Respostas: FAy= FBy =15 KN↑;

8) O guindaste de lança é fixado por um pino em A e apoiado por um colar liso em B.
Determine a posição x do rolete com carga de 22,25 kN, de modo que permita a máxima e a
mínima reação nos apoios. Calcule essas reações em cada caso. Despreze o peso do guindaste.
O posicionamento deve estar no intervalo 1,22≤x≤3,04m. Respostas: Ay=22,25 KN↑;
Axmáx=18,55 KN→; Axmín=7,43 KN→; Bxmáx=18,55 KN←; Bxmín=7,43 KN←.
