Eletricidade I - ELE/ELT
Data: 20 / 03 / 2020.
Aluno (a): MATHEUS LEVI AMARAL CARVALHO
Avaliação Prática
NOTA:
INSTRUÇÕES:
· Esta Avaliação contém 13 (treze) questões, totalizando 10 (dez) pontos;
· Baixe o arquivo disponível com a Atividade de Pesquisa;
· Você deve preencher dos dados no Cabeçalho para sua identificação:
· Nome / Data de entrega.
· As respostas devem ser digitadas abaixo de cada pergunta;
· Ao terminar grave o arquivo com o nome Atividade Prática;
· Envio o arquivo pelo sistema no local indicado;
· Em caso de dúvidas consulte o seu Tutor.
PARTE PRÁTICA

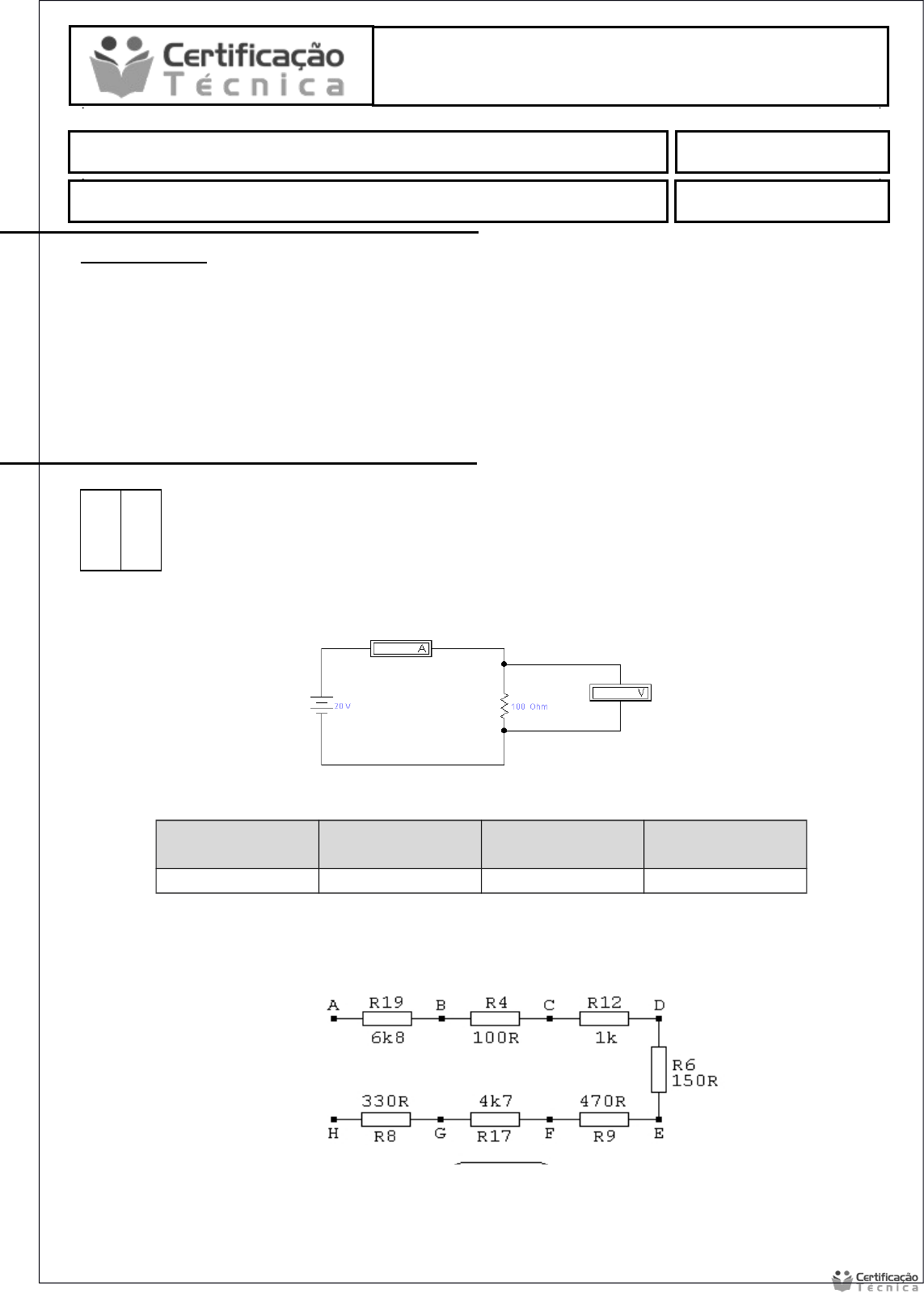

1- Monte o circuito da figura 1, utilizando o EWB e preencha a Tabela 1 com os resultados da simulação.
Figura 1

Tensão da fonte (V)
	Resistência
(Ω)
	Corrente
(A)
	Tensão na Carga
(V)
	20
	100
	0,2
	20
Tabela 1
2- Execute a fiação do circuito da figura 2 e complete a tabela 2:
Figura 2
	Tabela 2: Associação em série
	RESISTÊNCIAS
	VALOR CALCULADO (Ω)
	VALOR MEDIDO (Ω)
	Pontos A e C
	6.900Ω
	6.555K Ohm
	Pontos C e E
	1.150Ω
	1.092K Ohm
	Pontos E e G
	5.170Ω
	4.911K Ohm
	Pontos F e H
	5.030Ω
	4.7785K Ohm
	Pontos A e H (Req)
	13.550Ω
	12.872K Ohm
3- Execute a fiação do circuito da figura 3 e complete a tabela 3.
Figura 3
	Tabela 3: Associação em paralelo
	RESISTÊNCIAS
	VALOR CALCULADO (Ω)
	VALOR MEDIDO (Ω)
	Pontos A e J (Req)
	5,65Ω
	16.937 Ω
	Pontos B e I
	5,65Ω
	22.966 Ω
	Pontos C e H
	5,65Ω
	24.053 Ω
	Pontos D e G
	5,65Ω
	125.924 Ω
	Pontos E e F
	5,65Ω
	475.714 Ω
4- Execute a fiação do circuito da figura 4 e complete a tabela 4.
Figura 4
	Tabela 4: Associação mista
	RESISTÊNCIAS
	VALOR CALCULADO (Ω)
	VALOR MEDIDO (Ω)
	Pontos A e H (Req)
	1.679 Ω
	1.68K Ω
	Pontos B e G
	1.844 Ω
	3.359Ω
	Pontos C e F
	18.813 Ω
	5.039 Ω
	Pontos D e E
	13,6 Ω
	17.28 Ω
5- Complete a tabela 5, abaixo, para os resistores do circuito da figura 4 e responda o porquê de alguns dos valores medidos não serem iguais aos valores nominais.
Tabela 5
	RESISTORES
	NOMINAL (Ω)
	MEDIDO (Ω)
	R2
	15
	13.627 Ω
	R3
	22
	21.932 Ω
	R5
	120
	118.222 Ω
	R6
	150
	13.627 Ω
	R15
	2700
	1.674 Ω
	R18
	5600
	1.727 Ω
	R19
	6800
	4.562 Ω
	R21
	12000
	5.029 Ω
6 - No circuito da figura 5 (abaixo) o potenciômetro (P1) é utilizado para alterar a corrente que passa pelo circuito. Para quanto devemos ajustar o valor de resistência que P1 (Ω) para que passe uma corrente de 10 mA pelo resistor R1?
Figura 5
Resposta: 0,76 K Ohm
QUESTÕES:
7- Determine o valor de uma resistência elétrica, que quando submetida a uma tensão de 5V é percorrida por uma corrente de 200 mA (apresentar cálculos).
R: U = 5V 5 = R . 0,2
 I = 200mA = 0,2ª R = 5/0,2
 U = R . I R = 25 Ω
8- Enuncie a Lei de Ohm.
R: A intencidade da corrente elétrica que percorre o condutor é diretamento proporcional à diferença de potencial e inversamente proporcional à resistencia do circuito.
9- Para um determinado resistor linear, qual o efeito sobre a corrente elétrica ao duplicarmos a tensão?
R: Mantendo-se constante a temperatura T de um resistor sua resistência R não varia independente da ddp U aplicado em seus terminais, sendo assim a corrente é diretamente proporcional a ddp pois U= R . I logo se duplicarmos a tensão a corrente tambem duplica.
10- Supondo a tensão constante, qual o efeito sobre a corrente ao aumentarmos a quantidade de resistores em uma associação em paralelo? Justifique.
R: Será o aumento da intensidade da corrente, sempre são somadas as frações o valor de um inteiro dividido pelo seu resistor.
11- O que é divisor de tensão sem carga?
R: Um divisor de tensão é sem carga quando a corrente de saída ou de carga é nula. Esse caso é muito aplicado em circuitos onde a impedância de entrada é muito alta, ou seja, para o divisor a resistência da carga é alta, não influenciando na característica do mesmo.
12- O que é potenciômetro?
R: Aparelho que mede as diferenças de potencial elétrico em condições de quase reversibilidade e as forças eletromotrizes.
13- Calcule e resistência equivalente entre os pontos A e B dos circuitos das figuras 6, 7 e 8.
Figura 6
RTAB = 6555,36Ω
Figura 7
RTAB = 416,67Ω
Figura 8
RTAB = 45,455Ω
