1

 Eletrônica Analógica I
Regime Especial - Lista 1: Diodos

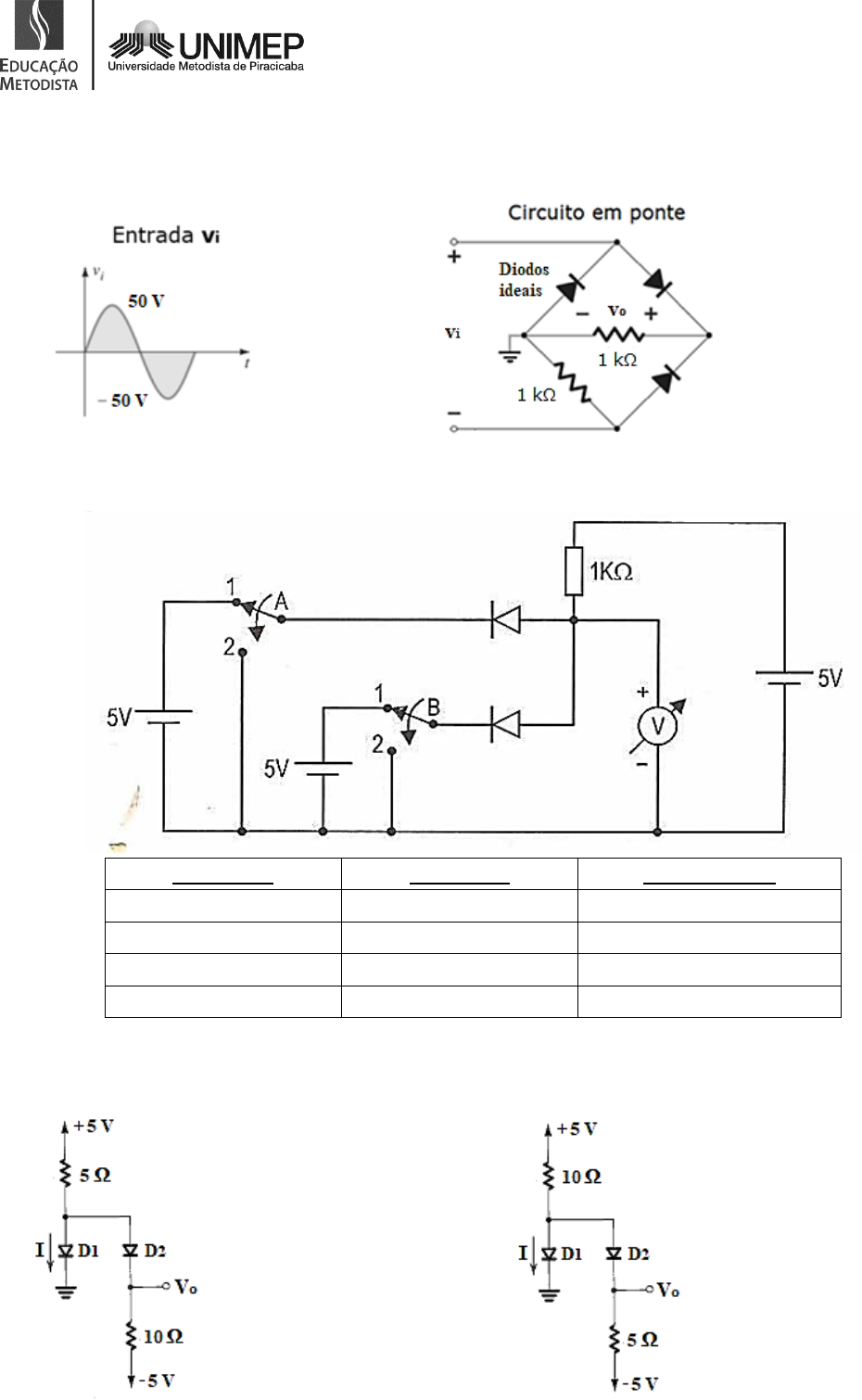

1) Desenhe o gráfico com a forma de onda da saída vo, dada a entrada vi
apresentada abaixo. Apresente, no gráfico, os valores de pico do sinal de saída.








2) Supondo que os diodos da figura abaixo são ideais, determine qual seria a leitura
do voltímetro p/ as posições das chaves A e B, conforme o quadro abaixo:

Chave A Chave B Voltímetro
1 1
1 2
2 1
2 2

3) Determine o valor de Vo e de I para os itens a) e b):
* Considerar D1 e D2 ideais
a) b)










2
4) Considerando o sinal de entrada vi, desenhe as curvas de saída dos itens a, b, c
e d. Apresente, nos gráficos de cada circuito, os valores de pico do sinal de saída.


vi =


a) b)




c) d)




5) Analise o circuito ceifador abaixo e as 3 condições apresentadas na tabela abaixo.
Para cada condição, explique o que ocorre com o diodo D1 e o diodo D2, se eles
estão polarizados diretamente (conduzindo corrente) ou se estão polarizados
reversamente (cortando corrente). Considerar os diodos ideais.



6) No circuito abaixo os componentes podem ser considerados ideais.


Considerando a entrada v(t) como um sinal onda quadrada de 10 volts de tensão
de pico e 60 Hz de frequência, RC maior que o período, a saída Vs, após a
estabilização do capacitor, desenhe a o gráfico da curva da saída Vs. Apresente, no
gráfico, os valores de pico do sinal de saída.


3
7) Uma das maiores e mais importantes aplicações para o diodo Zener é servir como
regulador de tensão, proporcionando tensões estáveis para o uso em fontes de
alimentação, voltímetros e outros instrumentos. O circuito da figura abaixo é
implementado com o uso de diodos Zener, e a tensão aplicada na entrada do
circuito é senoidal, cujos valores máximos positivo e negativo variam entre +20
V e -20 V. Após passar pelos diodos Zener, a tensão na saída foi limitada e varia
entre +10,1 V (Positivo) até -5,1 V (negativo), conforme ilustrada a figura a
seguir.



Em fase do exposto, admitindo-se que todos os diodos são ideais, desenhe o
circuito que deve ser inserido entre os pontos X e Y (no espaço marcado com ponto
de interrogação). Explique o funcionamento de cada diodo Zener usado no circuito.
