LISTA COMANDOS ELÉTRICOS 1

1. Elaborar um comando onde quando nada está acionado um lâmpada L3 fica acesa, demonstrando que a máquina
está desligada, mas quando a botão b1 é acionada liga um lâmpada L1 e quando um botão b2 ao ser acionada liga
um lâmpada L2, porém quando b1 e b2 são acionadas juntas ou ao mesmo tempo desligam L1 e L2. (Utilize botões
com retenção);
2. Repetir a questão 1, porém utilizar botões sem retenção e assim avaliar se é possível?
3. Construa o comando onde um botão b1 aciona uma lâmpada L1 e um botão b2 aciona uma lâmpada L2, porém
esta Lâmpada L2 só acende se L1 estiver acesa. (Utilize botões com retenção);
4. Construa o comando onde um botão b1 aciona uma lâmpada L1 e um botão b2 aciona uma lâmpada L2, porém
esta Lâmpada L2 só acende se L1 estiver acesa. Adicionar um botão de Desliga Geral. (Utilize botões sem retenção).
5. Construa um comando onde duas lâmpadas L1 e L2 já estão acesas sem nenhum acionamento de botões, mas
ao pressionar qualquer um dos dois botões b1 ou b2 desligam-se todas as lâmpadas.
6. Desenhe um comando onde uma lâmpada L1 seja ligada quando tivermos b1 ou b2 acionadas. E outra lâmpada
L2 desligue quando for pressionado b1 e b2 ao mesmo tempo. Esta lâmpada L2 fica ligada quando não há
acionamentos. (Utilize botões com retenção).
7. Elabore um comando onde uma lâmpada L1 seja ligada por um sensor LS (Limited Switch) ou por um botão b1.
E outra lâmpada L2 seja ligada quando tivermos acionados o sensor e a botão b1 ao mesmo tempo. (O sensor é
uma chave similar a um botão sem retenção. Utilize botão com retenção para b1).
8. Elabore um comando para quando ao acionar um botão b1 acione uma contatora K1, esta ao ser acionada liga
um lâmpada L1 e desliga um Lâmpada L2. Utilize botão sem retenção para b1 e faça o selo desta ligação no comando
de comando. Adicione um botão b2 com retenção para desligar o sistema.

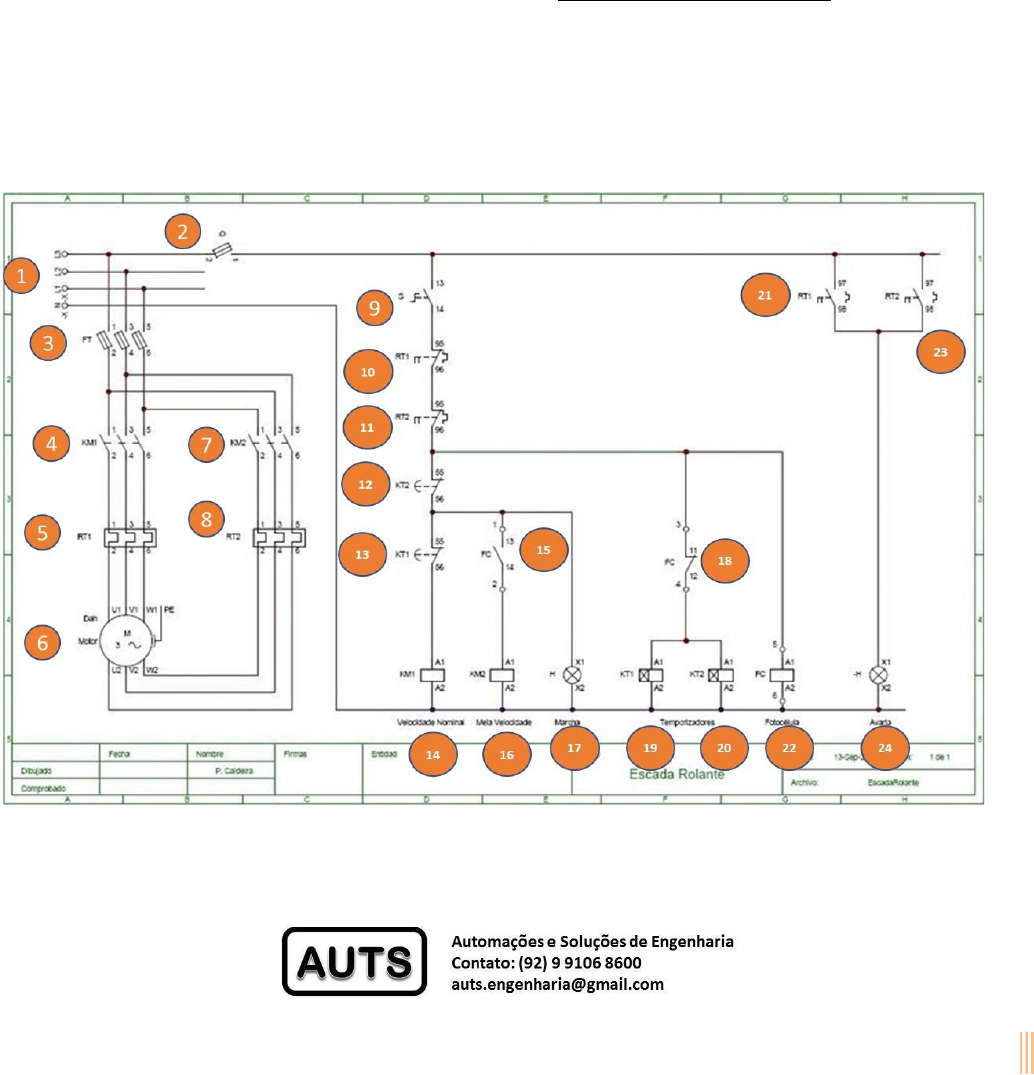

9. De acordo com o CKT de comando abaixo descreva todos os componentes presentes.





[Data]


EXERCÍCIOS COM TEMPORIZADOR
10. Elabore um comando onde ao pressionar um botão b1 acione uma lâmpada L1 automaticamente e após 5
segundos a mesma desliga sem acionamentos. (Utilize um botão sem retenção para b1 e um relé temporizador).

11. Elabore um comando onde ao pressionar um botão b1 acione uma lâmpada L1 após seu desacionamento e
permaneça ligada por 5 segundos e depois automaticamente desligue (Utilize botão sem retenção e temporizador
TOF).

12. Elabore um diagrama de comando para um Semáforo de 2 cores que seja intermitente, ou seja fique piscando
as duas luzes em um intervalo de 5 segundos para cada lâmpada, sendo que as duas desligam após o acionamento
de um Botão de Desliga (S0) e inicie sua intermitência após o acionamento do Botão de Ligar (B1);

13. Elabore um Diagrama de comando para um Semáforo com 3 Cores para controle de uma passagem apenas em
uma via. (utilização livre de tipo de Botões e temporizadores)

14. Elabore um diagrama para controle de 2 Semáforos A e B. (utilização livre de tipo de Botões e temporizadores)


15. Elabore um Diagrama de Comando para este cruzamento com 2 Semáforos e um semáforo de pedestre
conforme figura abaixo. (utilização livre de tipo de Botões e temporizadores)
