EXERCICIO COM GABARITO AUTOMAÇÃO HIDRAULICA E PNEUMATICA_06_80acertos

Prévia do material em texto

Você acertou 8 de 10
questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
A
B
1 Marcar para revisão

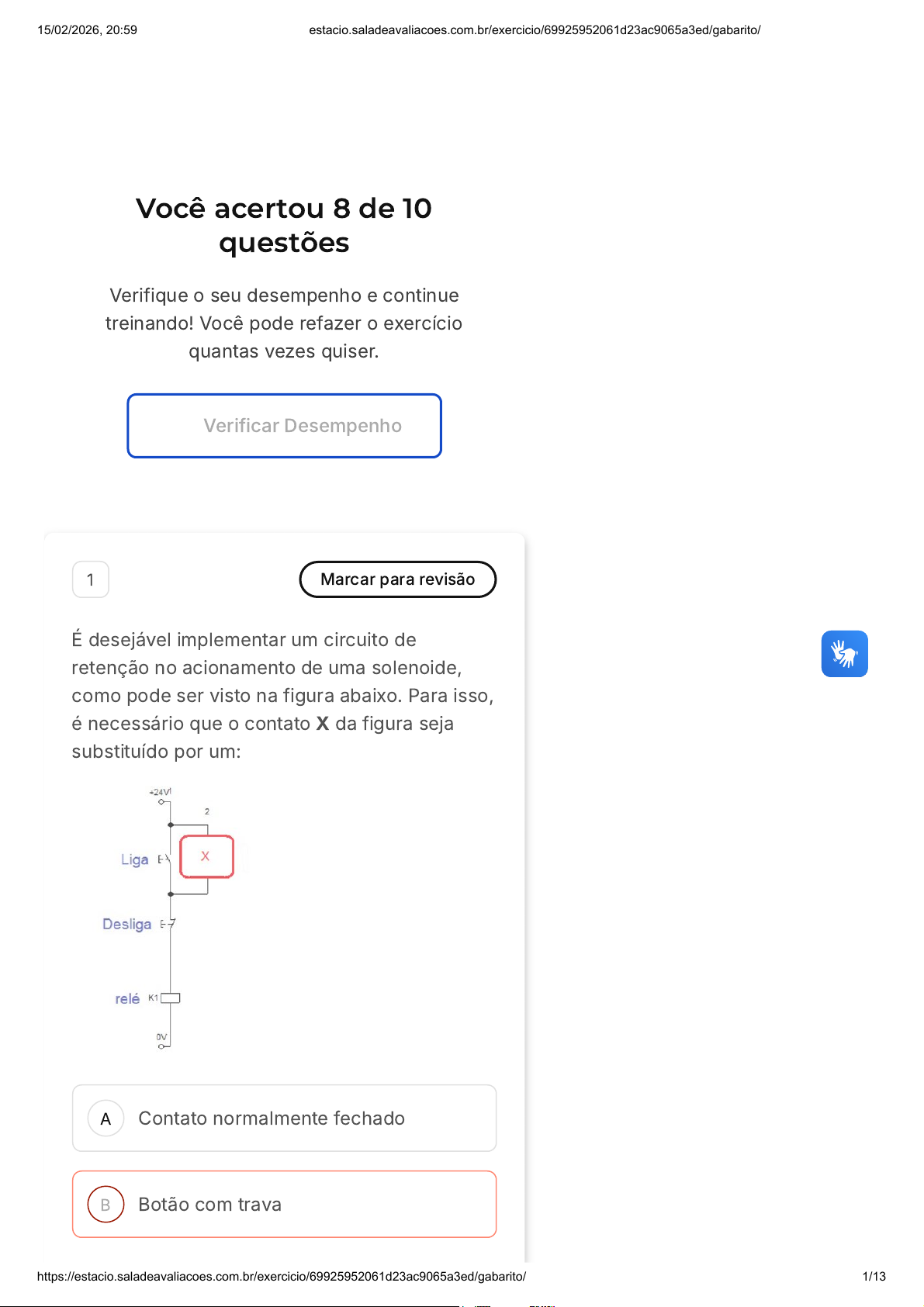

É desejável implementar um circuito de
retenção no acionamento de uma solenoide,
como pode ser visto na figura abaixo. Para isso,
é necessário que o contato X da figura seja
substituído por um:
Contato normalmente fechado
Botão com trava
15/02/2026, 20:59 estacio.saladeavaliacoes.com.br/exercicio/69925952061d23ac9065a3ed/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69925952061d23ac9065a3ed/gabarito/ 1/13
C
D
E
A
B
C
Botão com retorno por mola
Chave seletora
Contato normalmente aberto
Resposta incorreta
Opa! A alternativa correta é a letra
E. Confira o gabarito comentado!
Gabarito Comentado
Para estabelecer o contato por retenção ou
selagem, é necessária a utilização de um
contato auxiliar normalmente aberto que
seja acionado por uma solenoide.
2 Marcar para revisão
Na entrada de alimentação de um sistema
pneumático, deseja-se instalar um sensor
capaz de indicar quando houver queda da
pressão de trabalho. Para isso, seria
recomendada a instalação de um sensor do
tipo:
Capacitivo
Magnético
Óptico reflexivo
15/02/2026, 20:59 estacio.saladeavaliacoes.com.br/exercicio/69925952061d23ac9065a3ed/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69925952061d23ac9065a3ed/gabarito/ 2/13
D
E
Óptico de barreira
Pressostato
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O sensor mais adequado para a situação
descrita no enunciado é o pressostato. Este
tipo de sensor é especialmente projetado
para identificar variações de pressão, seja
para cima ou para baixo, em sistemas que
trabalham com ar ou fluido hidráulico.
Portanto, em um sistema pneumático onde
se deseja monitorar possíveis quedas na
pressão de trabalho, o pressostato é a
escolha mais recomendada.
3 Marcar para revisão
Observando o circuito de condicionamento de
sinais de intertravamento da figura abaixo,
amplamente utilizado em acionamentos de
sistemas eletropneumáticos e eletro-
hidráulicos, é possível afirmar que:
15/02/2026, 20:59 estacio.saladeavaliacoes.com.br/exercicio/69925952061d23ac9065a3ed/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69925952061d23ac9065a3ed/gabarito/ 3/13
A
B
C
D
E
O Botão 1 é responsável pelo
intertravamento do botão K2
O Botão 2 é responsável pelo
intertravamento do botão K1
O acionamento do Botão 1 é
responsável pelo intertravamento do
acionamento do Botão 2
O acionamento do Botão 1 não
consegue realizar o intertravamento
do acionamento do Botão 2
O acionamento do Botão 2 é
responsável pelo intertravamento do
acionamento do Botão 1
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
15/02/2026, 20:59 estacio.saladeavaliacoes.com.br/exercicio/69925952061d23ac9065a3ed/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69925952061d23ac9065a3ed/gabarito/ 4/13
A
B
C
D
E
O acionamento do Botão 1 não consegue
realizar o intertravamento do acionamento
do Botão 2 pois o contato K1 é
normalmente aberto e deveria ser
normalmente fechado.
4 Marcar para revisão
Na porta de entrada de uma agência bancária,
deseja-se instalar um sensor capaz de
identificar caso alguém entre com algum objeto
metálico. Para isso, o sensor mais indicado
seria:
Um sensor capacitivo
Um sensor magnético
Um sensor óptico reflexivo
Um sensor óptico de barreira
Um pressostato
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O sensor magnético é o mais adequado
para a situação descrita no enunciado, pois
15/02/2026, 20:59 estacio.saladeavaliacoes.com.br/exercicio/69925952061d23ac9065a3ed/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69925952061d23ac9065a3ed/gabarito/ 5/13
ele é capaz de detectar a presença de
objetos metálicos. Isso ocorre porque os
metais possuem propriedades magnéticas
que podem ser identificadas por esse tipo
de sensor. Portanto, ao passar pela porta
da agência bancária com um objeto
metálico, o sensor magnético seria capaz
de identificar e alertar sobre a presença
desse objeto. Os demais sensores listados
nas alternativas não possuem a mesma
eficácia para a detecção de metais,
tornando o sensor magnético a opção mais
indicada para essa finalidade.
5 Marcar para revisão
Observando-se o circuito abaixo, é possível
afirmar que a combinação de comandos
necessária para promover a rotação do motor
no sentido horário (corrente fluindo da
esquerda para a direita do motor) é através dos:
15/02/2026, 20:59 estacio.saladeavaliacoes.com.br/exercicio/69925952061d23ac9065a3ed/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69925952061d23ac9065a3ed/gabarito/ 6/13
A
B
C
D
E
Botões 1 e 3
Botões 1 e 2
Botões 1 e 4
Botões 3 e 2
Botões 3 e 4
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O acionamento dos botões 1 e 4 permitirá
que a corrente elétrica flua entre os
terminais do motor da esquerda para a
direita, promovendo uma rotação no
sentido horário do motor.
6 Marcar para revisão
Em uma esteira móvel na linha de produção de
vasos de vidro transparentes, deseja-se colocar
um sensor que seja capaz de detectar todas as
vezes que um dos vasos passar por esse
sensor. O mais recomendado para esse projeto
seria:
15/02/2026, 20:59 estacio.saladeavaliacoes.com.br/exercicio/69925952061d23ac9065a3ed/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69925952061d23ac9065a3ed/gabarito/ 7/13
A
B
C
D
E
Um sensor magnético
Um sensor indutivo
Um sensor óptico reflexivo
Um sensor capacitivo
Um pressostato
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O sensor capacitivo é o mais indicado para
este projeto. Isso se deve ao fato de que os
vasos de vidro são transparentes e não
metálicos. O sensor capacitivo é capaz de
detectar a presença de objetos não
metálicos e transparentes, como o vidro,
pois ele funciona com base na variação da
capacitância, que ocorre quando um objeto
se aproxima do sensor. Portanto, sempre
que um vaso de vidro passar pelo sensor,
haverá uma variação na capacitância, que
será detectada pelo sensor, indicando a
presença do vaso.
7 Marcar para revisão
Questão 7 de 10
Corretas (8)
Incorretas (2)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Projetos De… Sair
15/02/2026, 20:59 estacio.saladeavaliacoes.com.br/exercicio/69925952061d23ac9065a3ed/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69925952061d23ac9065a3ed/gabarito/ 8/13
A
B
C
D
E
Em um sistema pneumático, é necessário que a
posição de recuo de um cilindro seja indicada.
Para isso, todas as vezes em que o pistão
recua, um sinal pneumático é produzido. Uma
boa alternativa para esse circuito, capaz de
atender ao especificado seria:
Um botão pulsante.
Uma chave de fim de curso elétrica.
Um sensor magnético.
Um sensor óptico.
Uma chave de fim de curso
pneumática.
Resposta incorreta
Opa! A alternativa correta é a letra
E. Confira o gabarito comentado!
Gabarito Comentado
Para indicar a posição de recuo de um
cilindro em um sistema pneumático, é
necessário um dispositivo que produza um
sinal pneumático sempre que o pistão
recua. Nesse contexto, a alternativa que
melhor atende a essa necessidade é a
chave de fim de curso pneumática.
Diferentemente das outras opções, essa
chave é projetada especificamente para
sistemas pneumáticos, sendo capaz de
produzir um sinal pneumático adequado
quando o pistão atinge o fim de seu curso,
ou seja, quando recua completamente.
15/02/2026, 20:59 estacio.saladeavaliacoes.com.br/exercicio/69925952061d23ac9065a3ed/gabarito/https://estacio.saladeavaliacoes.com.br/exercicio/69925952061d23ac9065a3ed/gabarito/ 9/13
A
B
C
D
E
Portanto, a alternativa correta é a "E", que
propõe a utilização de uma chave de fim de
curso pneumática.
8 Marcar para revisão
Uma fonte de alimentação de 48V está sendo
utilizada para alimentar um circuito
eletropneumático de 24Vdc. Dessa forma, é
possível definir que é necessário um
amplificador com ganho igual a:
2
4
- 0,5
- 2
0,5
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
15/02/2026, 20:59 estacio.saladeavaliacoes.com.br/exercicio/69925952061d23ac9065a3ed/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69925952061d23ac9065a3ed/gabarito/ 10/13
A
B
C
D
E
9 Marcar para revisão
Deseja-se instalar uma chave capaz de
promover o acionamento de uma sirene,
indicando a troca de turnos entre 2 equipes.
Esse sistema deve funcionar da seguinte
maneira: quando o botão for pressionado, a
sirene deverá soar. O som deve parar quando o
botão for solto. A melhor opção seria:
Um botão pulsante normalmente
fechado.
Um botão tecla com trava.
Um botão giratório com trava.
Um botão pulsante normalmente
aberto.
Um botão do tipo cogumelo.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
15/02/2026, 20:59 estacio.saladeavaliacoes.com.br/exercicio/69925952061d23ac9065a3ed/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69925952061d23ac9065a3ed/gabarito/ 11/13
A alternativa correta é a letra D, que indica
a opção de um botão pulsante
normalmente aberto. Isso porque, de
acordo com o enunciado, o sistema deve
funcionar de tal maneira que a sirene só
soe enquanto o botão estiver pressionado
e pare quando o botão for solto. Um botão
pulsante normalmente aberto é justamente
aquele que, em seu estado normal (ou seja,
quando não está sendo pressionado),
mantém o circuito aberto, interrompendo a
passagem de corrente elétrica. Ao ser
pressionado, o botão fecha o circuito,
permitindo a passagem de corrente e,
consequentemente, o acionamento da
sirene. Assim que o botão é solto, o circuito
volta a ser interrompido, cessando o som
da sirene.
10 Marcar para revisão
Em um sistema de operação, quando um
processo está em andamento uma luz vermelha
deve ser acionada, indicando perigo. Quando o
processo está parado, uma luz verde deve ser
ligada, indicando que não há risco. Uma
possível montagem pode ser vista abaixo. O
melhor contato para preencher o diagrama é do
tipo:
15/02/2026, 20:59 estacio.saladeavaliacoes.com.br/exercicio/69925952061d23ac9065a3ed/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69925952061d23ac9065a3ed/gabarito/ 12/13
A
B
C
D
E
um botão do tipo cogumelo.
um botão giratório com trava.
botão pulsante normalmente aberto.
botão pulsante normalmente fechado.
um botão tecla com trava.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Como o diagrama ilustra claramente que há
apenas 1 entrada e 2 saídas para o contato,
é necessário que o botão seja do tipo
giratório com trava.
