Solid Edge ST6-EAC

Capítulo 8 - Criação de superfície a partir de desenho


Este tutorial trata da modelagem de parte de um
liquidificador utilizando algumas curvas e contornos
extraídos de um desenho.

As instruções estão simplificadas já que partem de
princípios da modelagem de sólidos e também da
operação de features de superfície que foram
exercitadas nas aulas anteriores.

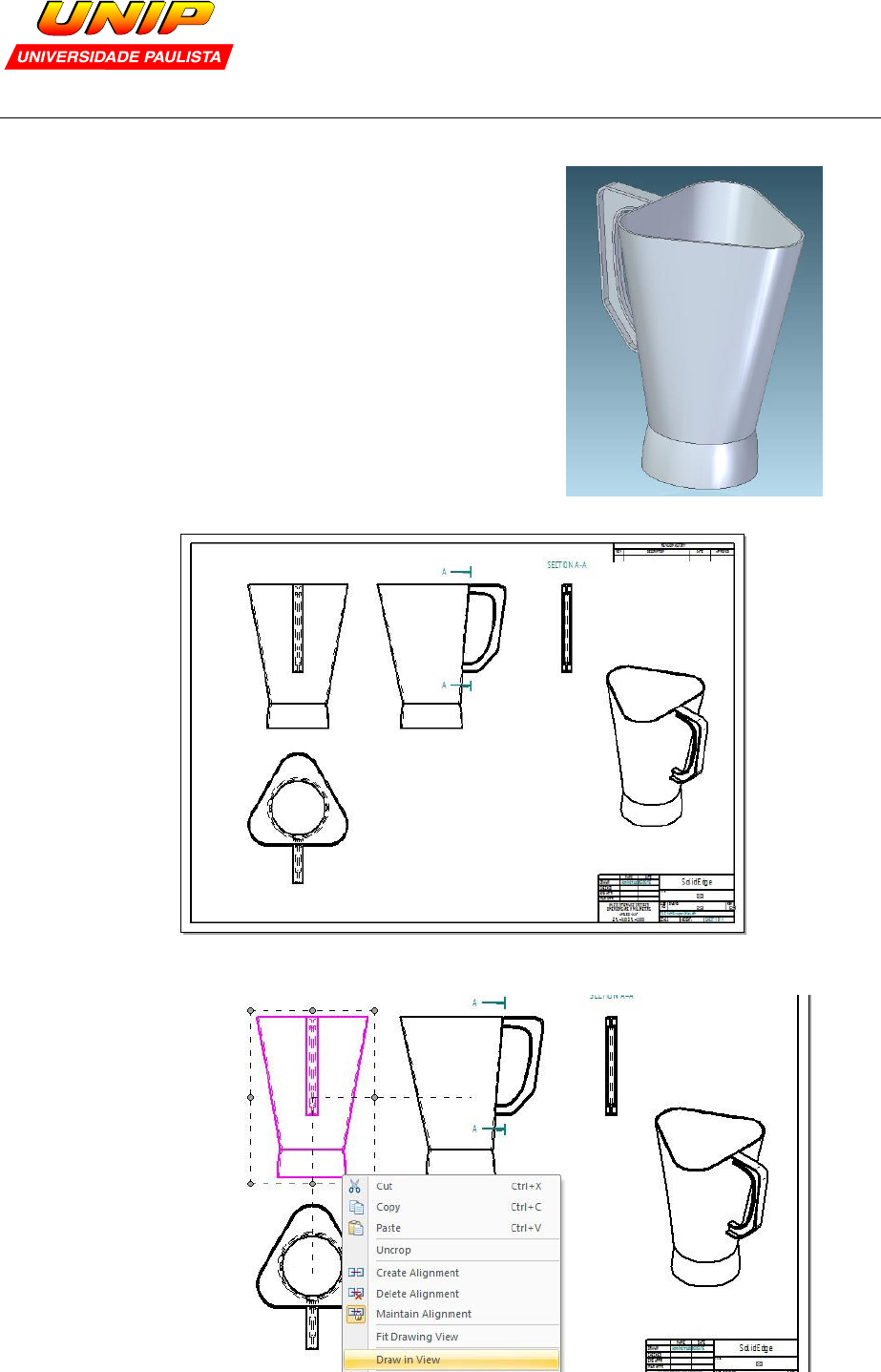

1-Abra o arquivo “superficie4.dft” . O mesmo não tem referência com nenhum elemento 3D.


2-Clique com o botão da direita em cima da vista e selecione “draw in view”. Esta opção permite que
você desenhe na vista.



69
Solid Edge ST6-EAC

3-Inicie um novo arquivo no módulo “part” . escolha sketch e plano YZ para trabalhar

4-Retorne ao desenho alternando as janelas

5-Crie uma linha de simetria. Selecione a linha recém criada a curva conforme ilustração abaixo. CTRL + C

6-Retorne ao sketch do módulo part e CTRL + V. Posicione os contornos com “move” e obtenha o
resultado abaixo:



70
Solid Edge ST6-EAC

7- Crie a superfície abaixo além de uma “Intersection” entre a superfície e o plano.

8- Retorne ao desenho e “close draw in view”. Na vista adequada confirme a medida de 250 ilustrada
abaixo.

9- Retorne ao módulo parte e na opção “more planes” crie um plano auxiliar, paralelo com 250.
Selecione o plano para criar um novo sketch



71
Solid Edge ST6-EAC

10-Retorne ao desenho e utilize novamente “draw in view”

11-Selecione os contornos adequados no desenho, CTRL + C e CTRL + V no módulo part, além de
move para o correto posicionamento.

12-Saia do “sketch” e interpole as seções. Em seguida junte as mesmas.



72
Solid Edge ST6-EAC

13-Crie uma superfície paralela, interna, com distância de 3

14-Observe que a superfície recém criada está acima da externa. Esta diferença precisa ser retirada.

15-Crie um “bound” surface com a aresta externa superior.

16- Em seguida uma “intersection” (curve) e retire o excesso indesejado com “trim” surface



73
Solid Edge ST6-EAC

17-Aplicando novamente o trim obtenha o resultado abaixo:

18-Crie na parte inferior da peça crie uma superfície de “fechamento”. Não junte as partes

19-Retorne ao desenho e aplique o “draw in view” na vista frontal.

20-Observe a figura abaixo. É o ajuste a ser feito. Grande parte dos elementos da vista foi deletado.
Outros precisaram ser estendidos. Observe a referência destacada na figura. Será utilizado no módulo
part.



74
Solid Edge ST6-EAC

21-No módulo part, crie um novo “sketch” no plano XY

22-Copie e cole do desenho os contornos repetindo procedimentos anteriores. Provavelmente será
necessário espelhar os objetos com mirror.

23-Melhore a condição do contorno eliminando linhas indesejadas.

24-Retone ao desenho e edite a vista de corte obtendo o resultado abaixo:



75
Solid Edge ST6-EAC

25- No módulo part, utilizando a opção “more planes” normal to curve crie um plano auxiliar na
extremidade do último sketch criado.


26-Copie e cole do desenho os elementos do corte. Em seguida utilize move para posicioná-los.

27-Cabe a você criar a alça ou braço... (como queira denominar)



76
Solid Edge ST6-EAC

28-Seguem imagens de algumas idéias.





77
Solid Edge ST6-EAC


29- Após concluir a alça, exiba todas as superfícies e junte as mesmas criando um corpo “sólido”


30-Salve o arquivo.
