UNIP - Universidade Paulista
ICET - Instituto de Ciências Exatas e Tecnológicas - Arquitetura e Urbanismo -
Resistência dos Materiais – Estabilidade – Lista 1 de Exercícios Resolvidos - Tensões
Lista1 de Exercícios de Aplicação – Tensões Normais na Compressão / Tração Simples

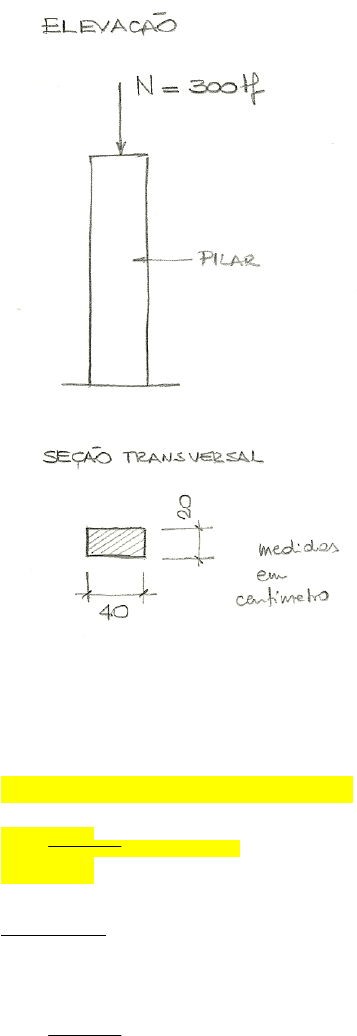

1. Calcular a tensão normal de compressão que está solicitando o pilar da figura abaixo, submetido a uma força
normal  centrada de 300  tf. O pilar  tem  seção  transversal  retangular, de 20cm  x 40cm. Desprezar o peso
próprio do pilar.

Força normal de compressão no pilar: N=300 tf
Área de aplicação – seção transversal do pilar: A= 20 x 40 = 800cm²
Tensão normal de compressão no pilar:
            300  =                  = 0,375 tf/cm²
            800

Observação: Se quisermos, essa tensão pode ser representada em outras unidades. Basta que as unidades
dos elementos da equação estejam coerentes. Por exemplo, se utilizarmos N em kgf,  teríamos N=300.000
kgf, e o valor da tensão seria:
        300.000  =                  = 375 kgf/cm²
            800
Entretanto,  se  utilizarmos  a  área  em m²,  ao  invés  de  cm²,  seu  valor  seria A  =  0,20  x  0,40  =  0,08m². Daí
resultaria:
            300  =                  = 3.750 tf/m²,      ou
            0,08
        300.000  =                  = 3.750.000 kgf/m²
            0,08

Conclusão: É importante observar as unidades, e de preferência fazer os ajustes às unidades desejadas antes
de aplicar as fórmulas, para não correr risco de engano nas unidades depois de feitas as contas.
(observar que 1m = 100cm , mas 1m²≠ 100cm². O correto é 1m² = 10000cm², ou seja 10.000cm²)


2. O pilar abaixo esquematizado possui seção circular com 40cm de diâmetro   e é  feito de um material cujo
peso  específico  é  2,5  tf/m³  e  tem  resistência  à  compressão  de  100  kgf/cm²  e  resistência  à  tração  de  10
kgf/cm².
Verificar  se,  para  a  condição  de  carregamento  indicada  (carga  de  vertical  de  20  tf  aplicada  no  topo,
centrada), o pilar tem condição de resistir aos esforços.

Nesse  caso,  embora  o  enunciado  não  seja  específico,  temos  os  dados  referentes  ao  peso  específico  do
material do pilar. Portanto devemos considerar o peso próprio do pilar.
Peso próprio do pilar: Gpil = Volume do Pilar x Peso Específico do Material do Pilar
Volume do Pilar = Área da base do pilar x altura do pilar = Apil x hpil
Como o diâmetro do pilar é Dpil=40cm, ou 0,40m, seu raio é Rpil=20cm, ou 0,20m, temos:
(Área de uma seção circular: A =  R² ou A =  D² / 4)
Apil =  R² = 3,14 x 0,2² = 0,126 m²
Assim, Vpil  = 0,126 x 5,00 = 0,628 m³
E Gpil = 0,628 x 2,5 = 1,58 tf
Portanto a reação de apoio na base do pilar, que corresponde à maior força normal de compressão no pilar
será Nmax = 20 + 1,58 = 21,58 tf.

Assim, a máxima tensão que atua no pilar é de compressão. Portanto ela não poderá ser superior à tensão
máxima  à  compressão,  que  é  100  kgf/cm².  Para  fazer  a  comparação,  precisamos  trabalhar  nessa mesma
unidade, então na fórmula da tensão, a carga normal deverá estar expressa em kgf e a área em cm².
Ou seja: N = 21.580 kgf ,  e  Apil =   D² / 4 = 3,14 x 40² / 4 = 1.256 cm²
(note que o  valor da área difere um pouco da área  calculada acima apenas devido ao erro de aproximação por  causa das  casas
decimais cortadas)
Assim a tensão de compressão que solicita o pilar é:
              21.580
 pil =                  = 17,18 kgf/cm²      ( <  100 kgf/cm²)
              1.256
Como essa tensão é menor que a resistência do pilar à compressão, pode‐se afirmar que o pilar tem condição
de resistir aos esforços aplicados.
3. O pilar do exemplo anterior está apoiado diretamente no solo por meio de uma sapata circular. Sabendo que
o solo possui tensão admissível de 2 kgf/cm², e desprezando o peso próprio da sapata, calcular qual deve ser
seu diâmetro mínimo para que o solo possa suportar o pilar.

Nesse caso a área da sapata deverá ser  tal que distribua   a mesma carga do pilar no solo de  forma que a
tensão aplicada seja no máximo igual a 2 kgf/cm².
(Se,  por  acaso  a  tensão  no  solo  fosse  algo  igual  a  17,17  kgf/cm²,  não  seria  necessário  criar  a  sapata  para  distribuir  o  esforço  e
consequentemente diminuir a tensão de compressão no solo, porque já estaria resistindo a tensão aplicada)

Nesse caso a resolução do problema se inverte: temos a força de compressão e a tensão, e necessitamos da
área do circulo que forma a sapata. Ou seja, a fórmula
               N  =                      pode ser escrita da seguinte forma:
               A
               N  A=                  , onde N = 21.570 kgf    e   = 2 kgf/cm² .
               
Portanto devemos ter a seguinte área da sapata:
                  21.570  Asap =                  = 10.785 cm² .
                   2,00
E o diâmetro da sapata pode ser calculado a partir da fórmula de sua área:
A =  D² / 4  D² = 4 A /  = 4 x 10.785 / 3,14 = 13.738
D = √13.738 = 117,21 cm
Resposta: A sapata deverá ter um diâmetro mínimo de 1,18m (ou, mais precisamente 1,172m)

4. A viga abaixo representada está apoiada em 2 pilares e suporta uma parede feita em blocos de concreto de
19cm de  largura com 3,5m de altura. Essa parede é feita em blocos de concreto, cujo peso específico é 1,4
tf/m³.  A  viga  tem  seção  transversal  de  25cm  de  largura  e  40cm  de  altura,  e  seu  material  possui  peso
específico de 3,0 tf/m³. Os pilares tem seção  quadrada de 20cm de lado. Calcular qual resistência devem ter
os pilares para poder dar apoio a essa estrutura.

O esquema estático da viga é o abaixo indicado:

O valor da carga p, distribuída ao longo da extensão da viga é p = gviga + galv, onde  gviga é o peso próprio da
viga distribuído ao longo de sua extensão e galv é o peso próprio da alvenaria distribuído ao longo da extensão
da viga.
Observação Importante: os esquemas das estruturas e seus carregamentos, utilizados nos cálculos estruturais,
geralmente são unifilares e normalmente se referem aos eixos das estruturas e eixos dos apoios. Assim, todos
os cálculos são feitos a partir dos esquemas estáticos unifilares, e portanto usando as distâncias entre eixos.
Cálculo da carga distribuída devida ao peso próprio da viga:
gviga = bviga x hviga x viga = 0,25 x 0,40 x 3,00 = 0,30 tf/m



de forma análoga:  galv = balv x halv x alv = 0,19 x 3,50 x 1,40 = 0,93 tf/m
assim p= 0,30 + 0,93 = 1,23 tf/m
e a reação de apoio em cada um dos dois pilares será: RP1 = R P2 = 1,23 x 5,30 / 2 = 3,26 tf
Portanto a carga de compressão aplicada em cada pilar será de 3,26 tf, ou se tomarmos a unidade kgf (apenas
mantendo a mesma unidade dos outros exercícios), será 3.260 kgf.
Como a seção do pilar é quadrada, com lado de 20cm, a área da seção transversal do pilar será
Apil= 20 x 20 = 400cm².
E a tensão de compressão aplicada em cada pilar será:
           3.260  =                  = 8,15 kgf/cm²
            400

Portanto para poder dar apoio a essa estrutura o material do pilar deverá ter resistência  igual ou maior que
8,15 kgf/cm².
Observação: essa  resposta pode  ser  fornecida em qualquer unidade, por exemplo: 0,0815  tf/cm²; ou 81,50
tf/m².

Justificativa: peso total da viga: base x altura x comprimento x peso específico
carga distribuída ao longo de seu comprimento = peso total da viga / comprimento
Portanto: carga distribuída = base x altura x comprimento x peso específico / comprimento = base x altura x peso específico)
5. A viga abaixo esquematizada, destinada a suportar uma placa de publicidade, é bi‐apoiada, e sustentada por
2 cabos de aço, cuja tensão limite é de 1.500 kgf/cm². A placa pesa 400 kgf. A viga tem seção transversal de
50cm  x 70cm, e  seu material  tem peso específico de 4,0  tf/m³. Oscabos disponíveis no mercado  tem os
seguintes diâmetros: 10mm, 12,5 mm, 16mm, 20 mm e 25mm.
Indicar qual é o cabo mais apropriado para ser usado nessa estrutura.

Semelhante ao exercício anterior, o esquema estático da viga é o de uma viga bi‐apoiada, porém com a carga
da placa distribuída parcialmente. Para efeito de reação de apoio, é importante notarmos que ela está
centralizada no vão:

O valor da carga distribuída ao longo da extensão da viga devida apenas ao peso próprio da viga será:
gviga = bviga x hviga x viga = 0,50 x 0,70 x 4,00 = 1,40 tf/m
e a reação de apoio em cada cabo devida apenas ao peso próprio será:
RC1gviga = R C2gviga = 1,40 x 6,00 / 2 = 4,20 tf
Quanto à placa, como ela está centrada em relação à viga, a reação de apoio em cada cabo será a mesma, e
igual à metade do peso da placa, ou seja:
RC1placa = R C2placa = 0,40 / 2 = 0,20 tf
Assim, a força de tração em cada cabo será a mesma e igual à soma das reações devidas ao peso próprio e à
placa, ou seja:
Ncabo1 = Ncabo2= 4,20 + 0,20 = 4,40 tf = 4.400 kgf
Como o material do cabo tem resistência máxima (ou tensão limite) de 1.500 kgf/cm², a área mínima que o
cabo precisa ter será determinada da mesma forma que no exercício da sapata ou seja:
                 4.400  Acabo=                  = 2,93 cm²
                 1.500
Portanto o diâmetro mínimo do cabo deverá ser:
D = √ 4 A /  = √4 x 2,93 / 3,14 = √3,737 = 1,93 cm
Ou seja, cada cabo deverá ter um diâmetro mínimo de 1,93cm ou seja, 19,3mm.
Resposta: Dentre os diâmetros disponíveis, os únicos que atendem essa necessidade são os de 20mm e de
25mm. E o mais adequado é o mais econômico ou seja, o cabo com diâmetro de 20mm.


 Obs: Outra  forma de  resolver o mesmo problema, a partir do ponto em que se  tem a  força normal no
cabo, é calcular a tensão normal para cada um dos cabos fornecidos e compará‐la com a sua resistência
máxima, que é 1.500 kgf/cm²:
Ou seja: na fórmula da tensão normal, calcula‐se a tensão para cada cabo:
                  Ncabo             4.400 (kgf)  cabo=                     =
                  Acabo               Acabo

Fazendo essa conta para cada cabo, podemos montar a tabela abaixo:
Dcabo(mm)    10    12,5    16    20    25
Dcabo(cm)    1    1,25    1,6    2,0    2,5
Acabo (cm²)    0,785    1,23    2,01    3,14    4,91
 cabo (kgf/cm²)        5605,10                3587,26                      2189,49                  1401,27                  896,82

Portanto apenas os cabos com diâmetros de 20mm e 25mm podem resistir à  força aplicada. E deles, o de
diâmetro 20mm é o mais econômico, portanto o mais adequado.
