 Exercícios de Aplicação dos Conceitos
Exercício 1:
Treliças
As treliças são elementos estruturais constituídos por barras ligadas nas extremidades, formando uma figura fechada. Cada barra é articulada nas extremidades, onde são aplicadas
Como nas articulações, o momento é zero, pois a barra gira e não resiste a nenhum momento, uma barra articulada nas extremidades e solicitada por uma força aplicada na extrem
Ou seja, as barras de uma treliça estão sujeitas apenas a esforços normais, que podem ser de compressão ou de tração.
Na denominação dos elementos de uma treliça,as barras horizontais são comumente chamadas de ‘banzos’, enquanto as barras verticais são chamadas de ‘montantes’ e as barras i

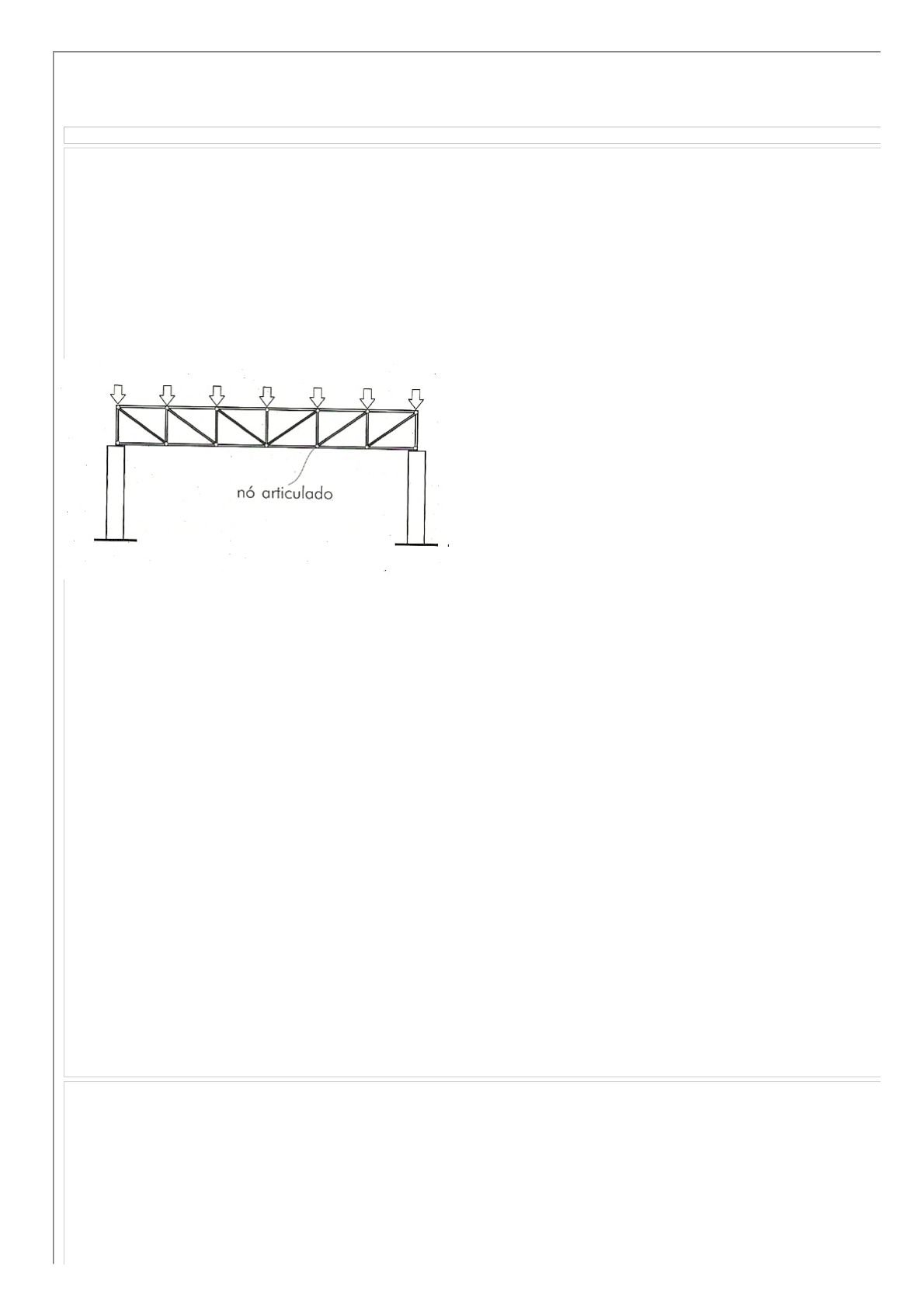

Na treliça abaixo esquematizada é possível afirmar que:

A)
os banzos inferiores estão comprimidos e as diagonais estão tracionadas
B)
os banzos inferiores estão tracionados e os montantes estão tracionadas
C)
os banzos inferiores estão tracionados e as diagonais estão tracionadas
D)
os banzos superiores estão tracionados e as diagonais estão tracionadas
E)
os banzos superiores estão comprimidos e os montantes estão tracionadas
O aluno respondeu e acertou. Alternativa(C)
Comentários:
C)
Exercício 2:




27/05/2020 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 2/16
Enunciado: A Ponte Akashi Kaikyo , localiza-se noEstreito de Akashi, ligando a cidade de Kobe e a Ilha Awaji, e possui uma extensão de quase quatro quilômetros, sendo por isso a
possuem cerca de 283m de altura, e contam com acesso ao público para visitação, contando com torre de observação.
Na foto apresentada a seguir observa-se o tabuleiro da ponte pela parte lateral e inferior, e uma de suas torres principais.
Pode-se notar que a estrutura do tabuleiro é formada por treliças que recebem �rantes. Esses �rantes se penduram no cabo principal que corre ao longo da ponte. As torre
interligados por estruturas de travamento lateral, em forma de ‘X’.
A estrutura possui as seguintes caracterís�cas principais:

A)
Os �rantes estão comprimidos e as barras da treliça estão sujeitas a esforços de flexão e tração.
B)
Os �rantes estão tracionados e as barras da treliça estão sujeitas a esforços de flexão e tração
C)
Os �rantes estão comprimidos e as barras da treliça estão sujeitas a esforços de compressão e tração
D)
Os �rantes estão tracionados e as barras da treliça estão sujeitas a esforços de compressão e tração
E)
Os �rantes estão tracionados e as barras da treliça estão sujeitos a esforços de flexão e compressão
O aluno respondeu e acertou. Alternativa(D)
Comentários:
D)
Exercício 3:

Na comparação entre estruturas compostas por vigas simplesmente apoiadas em pilares e estruturas aporticadas, compostas por vigas rigidamente ligadas a pilares, pode-se afi
27/05/2020 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 3/16




A)
As estruturas compostas por vigas aporticadas possuem maior capacidade resistente porque não transferem momentos aos pilares.
B)
As estruturas compostas por vigas apoiadas possuem maior capacidade resistente porque transferem momentos aos pilares.
C)
 As estruturas compostas por vigas apoiadas possuem maior capacidade resistente porque apenas transferem cargas verticais, sem transferir momentos aos pilares.
D)
As estruturas compostas por vigas apoiadas não transferem momentos aos pilares, e apresentam maior flecha no vão.
E)
As estruturas compostas por vigas aporticadas não transferem momentos aos pilares, e apresentam maior flecha no vão
O aluno respondeu e acertou. Alternativa(D)
Comentários:
D)
Exercício 4:
A estrutura abaixo esquematizada indica uma treliça espacial, semelhante à utilizada na cobertura do Pavilhão de Exposições do Parque Anhembi, no projeto de Miguel Juliano, q

27/05/2020 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 4/16
Dentre entre as características das treliças, pode-se afirmar que:

A)
As treliças são sempre estruturas isostáticas.
B)
As barras são articuladas nas extremidades, e estão sujeitas apenas a esforços de flexão e cisalhamento.
C)
As barras nem sempre são articuladas nas extremidades, e estão sujeitas a esforços de tração, compressão e flexão.
D)
 As barras são articuladas nas extremidades, e estão sujeitas apenas a esforços de tração e compressão.
E)
As cargas nas treliças nem sempre estão aplicadas nos nós
O aluno respondeu e acertou. Alternativa(D)
Comentários:
D)
Exercício 5:
Duas tipologias estruturais formadas por elementos lineares que possuem configurações semelhantes sob o aspecto estético, porém possuem comportamento estrutural dos
estrutural formado por barras que se encontram em pontos denominados nós, e a semelhança acaba aqui.
27/05/2020 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 5/16
Na comparação entre estruturas formadas por treliças e por vigas Vierendeel, pode-se afirmar que:
A)
 A treliça é um sistema estrutural mais rígido, pois os nós das treliças apresentam menor deformação em relação aos nós das vigas Vierendeel, uma vez que essas não apres
B)
 A viga Vierendeel exige que seus nós sejam mais rígidos, portanto só se utiliza em estruturas de concreto.
C)
 As barras da viga Vierendeel estão sujeitas não só a esforços normais, como também a esforços fletores e cortantes.
D)
 Como a treliça está sujeita apenas a esforços de compressão e de tração, ela é menos deformável que a viga Vierendeel.
E)
As barras da viga Vierendeel estão sujeitas apenas a esforços normais.
O aluno respondeu e acertou. Alternativa(C)
Comentários:
C)
Exercício 6:
As treliças são estruturas comumente utilizadas para vencer vãos e receber estruturas de cobertura, por sua leveza estrutural, e economia de material. Na foto abaixo está aprese
Essa estrutura é formada por tesouras treliçadas que recebem terças, onde vão se apoiar as telhas de cobertura.
27/05/2020 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 6/16

Pode-se afirmar que:
A)
As terças dessa cobertura não estão posicionadas de forma correta, pois não estão se apoiando nos nós das tesouras de cobertura

B)
As barras dessas treliças estão invertidas e devem sempre estar posicionadas de forma a estarem sujeitas a esforços de tração.

C)
As diagonais próximas aos apoios estão muito inclinadas, o que não está certo, porque sua inclinação não pode ser inferior a 30º.

D)
Não é comum se colocar uma barra entre as treliças apoiada nas terças, como acontece na estrutura apresentada, embora ela aumente a resistência ao carregamento das telhas

E)
A estrutura apresentada está em conformidade com a tipologia desse tipo de cobertura.
O aluno respondeu e acertou. Alternativa(A)
Comentários:
A)
Exercício 7:
Na estrutura esquema�zada abaixo, pode-se afirmar que:
27/05/2020 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 7/16
A)
O valor da força de tração no fio independe da carga distribuída p na barra AB


B)
O valor da força de tração no cresce na mesma proporção do ângulo a


C)
O valor da força de tração no fio alcança seu valor mínimo quando a = 900

D)
O valor da força de tração no fio alcança seu valor máximo quando a = 900

E)
Se o valor do ângulo a for igual a zero, a barra engastará em A
O aluno respondeu e acertou. Alternativa(C)
Comentários:
C)
Exercício8:
Na treliça esquema�zada, para uma dada carga P aplicada no nó C, pode-se afirmar que:
A)
A barra AB está tracionada e a barra AC está comprimida
27/05/2020 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 8/16
B)
A barra AB está tracionada e a barra AC está tracionada
C)
A barra AB está comprimida e a barra AC está comprimida
D)
A barra AB está comprimida e a barra AC está tracionada
E)
As barras AB e AC não estão nem tracionadas nem comprimidas
O aluno respondeu e acertou. Alternativa(A)
Comentários:
A)
Exercício 9:
Na treliça abaixo, para h = 4m, l = 5m, e P = 10�, o valor da força na barra AC é:
A)
8,0 � de tração
B)
6,25 � de compressão
C)
8,0 � de compressão
D)
6,25 � de tração
E)
27/05/2020 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 9/16
5,0 � de tração
O aluno respondeu e acertou. Alternativa(C)
Comentários:
C)
Exercício 10:
 Na estrutura abaixo esquema�zada, pode-se afirmar que:
A)
A barra 1 está sujeita a esforços de flexão
B)
A barra 1 está sujeita a esforços de tração
C)
A barra 2 está sujeita a esforços de flexão
D)
A barra 1 está sujeita a esforços de tração
E)
A barra 1 está sujeita a esforços de compressão
O aluno respondeu e acertou. Alternativa(B)
Comentários:
B)
Exercício 11:
A estrutura abaixo esquematizada mostra uma rede de vôlei e seu funcionamento.
27/05/2020 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 10/16
A rede é suportada por um fio, que fixa nas laterais da quadra, fazendo um ângulo a com o solo, se equilibrando graças a existênc
estrutura, podemos afirmar que:
A)
Os postes estão comprimidos e os fios comprimidos, e quanto maior for o ângulo a maior será a força de c


B)
Os postes estão tracionados e os fios comprimidos, e quanto menor for o ângulo a maior será a força de compressão no fio
C)
Os postes estão comprimidos e os fios tracionados, e quanto maior for o ângulo a maior será a força de tração no fio
D)
Os postes estão tracionados e os fios tracionados, e quanto maior for o ângulo a maior será a força de tra
E)
Os postes estão comprimidos e os fios tracionados, e quanto maior for o ângulo a menor será a força de t
O aluno respondeu e acertou. Alternativa(E)
Comentários:
E)
Exercício 12:
Na treliça esquema�zada abaixo, as reações de apoio ver�cais em A e B são, respec�vamente
A)
6 kN e 11 kN
27/05/2020 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 11/16
B)
7,5 kN e 7,5 kN
C)
15 kN e 15 kN
D)
10 kN e 5 kN
E)
5 kN e 10 kN
O aluno respondeu e acertou. Alternativa(E)
Comentários:
E)
Exercício 13:
O esforço normal na barra AB da treliça abaixo esquema�zada vale
A)
9, 0 kN
B)
7,49 kN
C)
12,48 kN
D)
15,0 kN
E)
10,0 kN
O aluno respondeu e acertou. Alternativa(B)
Comentários:
27/05/2020 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 12/16
B)
Exercício 14:
O esforço normal na barra AC da treliça abaixo esquema�zada vale
A)
7,49 kN, de compressão
B)
12,48kN, de compressão
C)
9,00kN, de compressão
D)
9,0 kN, de tração
E)
12,48 kN, de tração
O aluno respondeu e acertou. Alternativa(C)
Comentários:
C)
Exercício 15:
Um dos processos para se calcular os esforços nas barras de uma treliça se baseia no equilíbrio dos nós, conhecido também como método dos nós.
Ele se baseia nas considerações a respeito do equilíbrio dos nós da treliça, tanto na direção horizontal, quanto na ver�cal, onde os esforços inclinados podem ser decompostos ne
27/05/2020 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 13/16
A)
Os nós onde não existem apoios devem estar equilibrados
B)
Apenas os nós onde existem apoios devem estar equilibrados
C)
Todos os nós da treliça devem estar equilibrados
D)
Os nós da treliça devem estar equilibrados sem a consideração das cargas aplicadas.

E)
Os nós da treliça podem estar desequilibrados desde que as barras suportem os esforços aplicados
O aluno respondeu e acertou. Alternativa(C)
Comentários:
C)
Exercício 16:
Na treliça abaixo, o valor da reação de apoio ver�cal no apoio da esquerda é aproximadamente
27/05/2020 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 14/16
A)
17 �
B)
0
C)
8,5 tf
D)
4,9 �
E)
12,1 �
O aluno respondeu e acertou. Alternativa(D)
Comentários:
D)
Exercício 17:
Numa treliça isostá�ca, o equilíbrio de um nó é estudado por meio de:
A)
Soma de momentos
B)
Soma de forças horizontais
27/05/2020 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 15/16
C)
Soma de forças ver�cais
D)
Soma de momentos e soma de forças horizontais
E)
Soma de forças horizontais e soma de forças ver�cais
O aluno respondeu e acertou. Alternativa(E)
Comentários:
E)
Exercício 18:
Na comparação entre os esforços e reações das treliças abaixo, é possível afirmar que:
A)
as reações de apoio na alternativa 1 são maiores que as reações de apoio na alternativa 2, e os esforços de tração nas barras dos

B)
as reações de apoio na alternativa 1 são menores que as reações de apoio na alternativa 2, e os esforços de tração nas barras dos

C)
as reações de apoio nas 2 alterna�vas são iguais, e os esforços de tração nas barras dos banzos inferiores são iguais nas 2 alterna�vas
D)
27/05/2020 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 16/16
as reações de apoio nas 2 alterna�vas são iguais, e os esforços de tração nas barras dos banzos inferiores da alterna�va 1 são maiores que na alterna�va 2
E)
as reações de apoio nas 2 alterna�vas são iguais, e os esforços de tração nas barras dos banzos inferiores da alterna�va 1 são menores que na alterna�va 2
O aluno respondeu e acertou. Alternativa(D)
Comentários:
D)
Exercício 19:
Considere as afirmativas abaixo para responder esta questão.
1. Flambagem é uma deformação que decorre unicamente da ação de forças de compressão ao longo do eixo longitudinal de uma barra.
2. Flexão é um fenômeno que decorre da ação de forças de ação e reação, transversais ao eixo longitudinal de uma barra.
3. Flexão e flambagem são fenômenos semelhantes e decorrem da ação de um diversificado conjunto de forças externas e internas.
4. A flexão é um fenômeno que envolve cinco tensões diferentes: compressão, tração, momento fletor, cisalhamento horizontal e cisalhamento vertical.
É correto o que afirma em:
A)
I, II, III e IV
B)
II, III e IV
C)
I, II e IV
D)
I, III e IV
E)
I, III e IV
O aluno respondeu e acertou. Alternativa(C)
Comentários:
C)
