11/03/2020 TEC Concursos - Questões para concursos, provas, editais, simulados.
https://www.tecconcursos.com.br/questoes/cadernos/experimental/15976689/imprimir 1/48
ELETRONICA DIGITAL ( https://www.tecconcursos.com.br/s/Q152GX )
Engenharia Elétrica e Eletrônica
Questão 1001: Instituto AOCP - Per Of Crim (PC ES)/PC ES/Área 2/2019
Assunto: Microcontroladores e sistemas microprocessados
Uma máquina industrial foi automatizada, utilizando-se um microcontrolador de 8 bits com clock externo de 40 MHz. A malha de controle foi realimentada por um
amplificador operacional que amplifica o sinal de temperatura provido por um sensor analógico eletrônico, o qual informa a temperatura por meio de tensão de 10,0 mV/
°C, com faixa de -55 °C até 150 °C. Com base no exposto, assinale a alternativa correta.
 a) O SPAN do sensor é de 205 °C.
 b) Quando a temperatura na máquina for igual a 150 °C, a saída do sensor será de 5,0 V, pois os registradores do microcontrolador utilizado podem armazenar
valores de 0 até 255 (decimal).
 c) O microcontrolador utiliza entrada digital rápida para leitura do valor fornecido pelo sensor.
 d) O setpoint do processo é igual à diferença entre o SPAN e a tensão de offset ao quadrado.
 e) O slew-rate do amplificador operacional utilizado define a influência da temperatura sobre o valor da saída em mV/°C.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/842541
Questão 1002: IBFC - Eng (Pref C S Agost)/Pref C Sto Agostinho/Eletricista/2019
Assunto: Microcontroladores e sistemas microprocessados
As mais diversas áreas têm apresentado avanços tecnológicos significantes nas últimas décadas e muito disso se faz devido aos sistemas digitais. Sobre as vantagens dos
sistemas digitais em comparação com os analógicos, assinale a alternativa incorreta.
 a) Menor necessidade de utilização de conversores de sinais A/D e D/A
 b) Os sistemas digitais possuem maior capacidade de armazenamento de informações
 c) Ruídos ou pequenas flutuações de tensão afetam menos os circuitos digitais
 d) Os circuitos digitais são mais fáceis de serem projetados
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/1074602
Questão 1003: VUNESP - PAEPE (UNICAMP)/UNICAMP/Profissional para Assuntos Universitários/Ciências Exatas/2019
Assunto: Microcontroladores e sistemas microprocessados
Durante a elaboração de uma simulação com circuitos integrados as etapas de captura de esquemático, de importação de modelos de circuitos e sistemas de interesse e
a especificação das formas de ondas de excitação de fontes de tensão arbitrária são executadas. Nessas etapas, a
 a) captura de esquemático é responsável por obter automaticamente o esquema elétrico completo de um circuito, com todos os seus componentes e conexões
elétricas, através da análise de uma fotografia digitalizada de uma placa de circuito já existente do protótipo.
 b) captura de esquemático é na qual o projetista realiza o desenho do esquema elétrico do circuito, com todos os componentes e conexões elétricas, por meio de
símbolos e blocos dos modelos, interconectados por várias ligações elétricas.
 c) importação de modelos de circuitos permite a compra, diretamente do site dos fabricantes internacionais, de modelos e protótipos de cada componente, para
testes e análises.
 d) importação de modelos de circuitos permite acelerar o processo de simulação, uma vez que os circuitos e sistemas de interesse passam a ser representados por
modelos mais complexos, com maior quantidade de parâmetros e equações algébrico-diferenciais.
 e) especificação das formas de onda de excitação para fontes de tensão arbitrárias permite o ajuste da frequência dessa fonte, desde – até + , para realizar
um sweep ou variação, e o estudo do comportamento do circuito frente a cada excitação.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/863820
Questão 1004: FDC - Tec (SEHAC)/SEHAC/Eletrônica/2019
Assunto: Microcontroladores e sistemas microprocessados

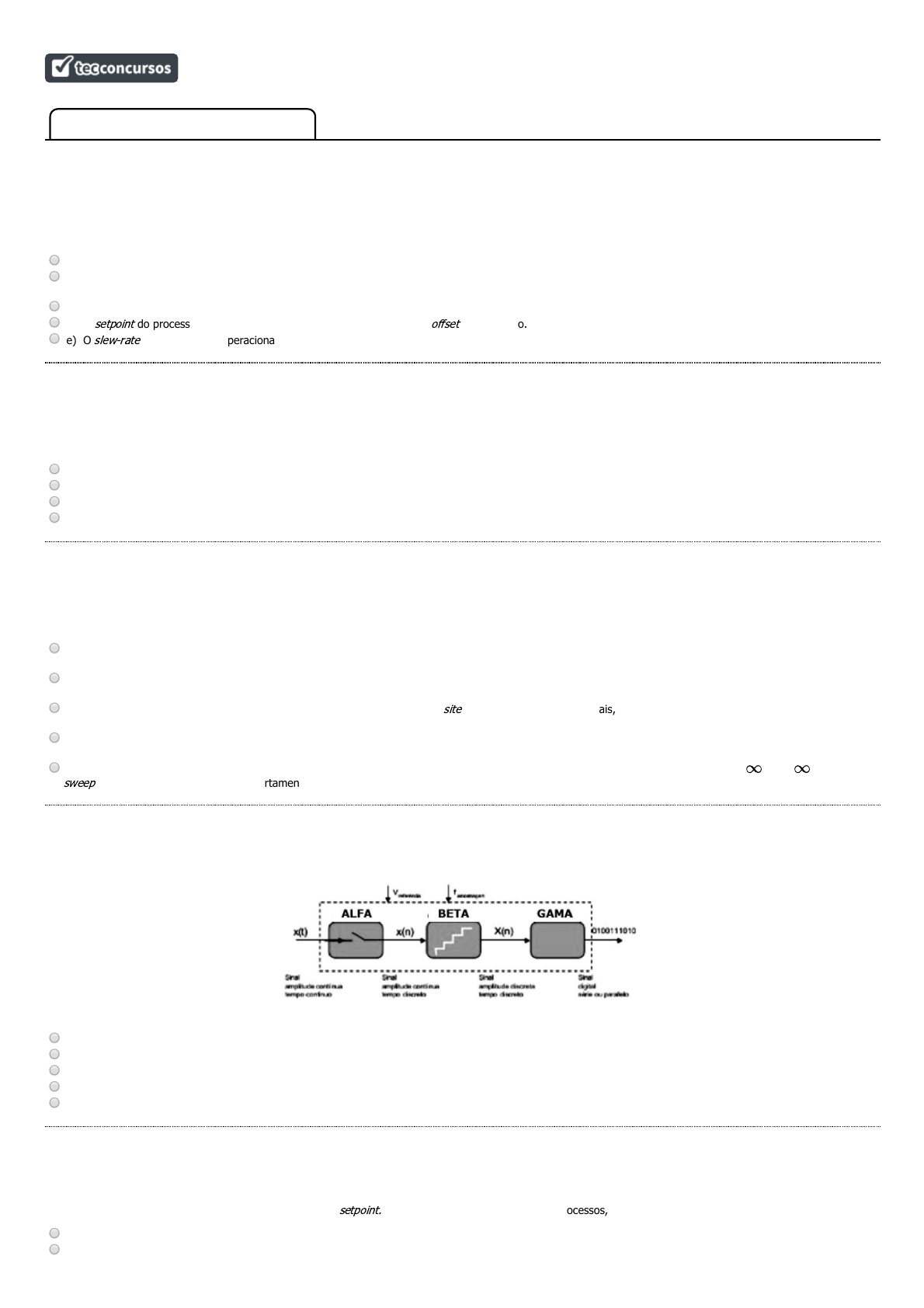

A figura abaixo mostra o Diagrama de blocos de um conversor A/D.
Os processos ALFA, BETA e GAMA são denominados, respectivamente:
 a) Codificação, Quantificação e Amostragem;
 b) Codificação, Amostragem e Quantificação;
 c) Quantificação, Amostragem e Codificação;
 d) Amostragem, Quantificação e Codificação;
 e) Amostragem, Codificação e Quantificação.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/1038628
Questão 1005: Instituto AOCP - Per Of Crim (PC ES)/PC ES/Área 2/2019
Assunto: Microcontroladores e sistemas microprocessados
Os processos industriais apresentam características que definem como a estratégia de controle em malha fechada deve se comportar, a fim de obter os resultados
esperados em torno do ponto de operação conhecido como setpoint. Sobre as definições de controle de processos, assinale a alternativa correta.
 a) Quando o ponto de operação é fixo, o controle é do tipo regulatório e, quando o setpoint deve percorrer uma trajetória, o controle é do tipo servo.
 b) Em processos contínuos que operam durante anos para ter uma parada programada, o controle é do tipo servo.
∞ ∞
11/03/2020 TEC Concursos - Questões para concursos, provas, editais, simulados.
https://www.tecconcursos.com.br/questoes/cadernos/experimental/15976689/imprimir 2/48
 c) Quando o processo solicita que haja alterações do setpoint durante a fabricação de um determinado produto ou de uma batelada, o controle é regulatório, pois
deve se autorregular para estabilizar a variável de processo.
 d) Processos por batelada, por definição, são considerados sempre regulatórios, assim podem manter erro zero ou desvio zero ao longo de seu ciclo.
 e) As estratégias de controle do tipo servo não permitem uso em processos com bateladas, pois, nesse tipo de controle, o valor do setpoint será sempre fixo.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/842542
Questão 1006: VUNESP - PAEPE (UNICAMP)/UNICAMP/Profissional para Assuntos Universitários/Ciências Exatas/2019
Assunto: Microcontroladores e sistemas microprocessados
As versões mais modernas dos softwares de simulação de circuito integrados, eletrônicos e elétricos, semelhantes ao Spice, permitem incluir um modelo de um
microcontrolador junto de modelos de outros circuitos elétricos e eletrônicos. Esse tipo de recurso permite
 a) modelar, testar e analisar o funcionamento e a dinâmica dos circuitos analógicos e digitais envolvidos, bem como do programa ou código objeto executável que se
deseja implantar no microcontrolador.
 b) verificar a resposta em frequência (diagrama de Bode) de todo o circuito, variando o clock do microcontrolador, continuamente.
 c) analisar a influência do ruído proveniente dos circuitos digitais sobre os demais componentes e circuitos analógicos que integram o cenário de simulação.
 d) realizar a síntese de baixo nível de um circuito integrado de aplicação específica (ASIC) que pode implementar todos os recursos do sistema simulado em um
único circuito digital.
 e) analisar a compatibilidade eletromagnética do microcontrolador frente aos demais circuitos presentes no sistema, para se obter a susceptibilidade a interferências
irradiadas do mesmo.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/863815
Questão 1007: VUNESP - PAEPE (UNICAMP)/UNICAMP/Profissional para Assuntos Universitários/Ciências Exatas/2019
Assunto: Microcontroladores e sistemas microprocessados
No Spice é possível realizar uma “análise transitória” ou “análise de transientes”, o que significa que o circuito será simulado
 a) considerando as variações paramétricas, dispersões e tolerâncias dos componentes eletrônicos e circuitos integrados disponibilizados, para levantar a variabilidade
e desvio padrão de tensões e correntes, em um dado modo de operação em corrente contínua.
 b) considerando as variações em temperatura,pressão e outras condições ambientais aos quais os componentes eletrônicos e circuitos integrados estão submetidos,
para levantar a variabilidade e desvio padrão de tensões e correntes, em um dado modo de operação em corrente alternada.
 c) para encontrar o ponto de operação estável de sua fonte de alimentação (ou Bias Point Stability) se as fontes de alimentação usadas no circuito forem de corrente
contínua.
 d) de forma a encontrar, em regime permanente senoidal, os fasores de todas as tensões e correntes de interesse no circuito, considerando que todas as fontes de
tensão contínua são colocadas em curto, e que todas as fontes de corrente alternada possuem a mesma frequência de oscilação.
 e) considerando sua dinâmica ao longo do tempo, com o uso de modelos matemáticos descritos por equações algébricas e diferenciais, integradas durante um
determinado período, para determinar o comportamento das tensões e correntes de interesse no período.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/863814
Questão 1008: VUNESP - Téc Lab (UFABC)/UFABC/Mecatrônica/2019
Assunto: Microcontroladores e sistemas microprocessados
Tendo como base uma abordagem técnica, os microcontroladores são circuitos integrados programáveis, constituídos por inúmeros elementos de hardware, que
possibilitam o desenvolvimento de projetos flexíveis de automação em diversos equipamentos e produtos de mercado. Considerando a arquitetura dos
microcontroladores, os principais elementos de hardware que os diferenciam dos microprocessadores são
 a) a unidade lógica/aritmética e o acumulador.
 b) os registradores de uso geral e os decodificadores de instrução.
 c) os temporizadores e o cristal oscilador.
 d) as interfaces de entrada e saída e as unidades de memória.
 e) os conversores analógicos/digitais e as unidade de controle.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/813249
Questão 1009: CEBRASPE (CESPE) - OTI (ABIN)/ABIN/Área 6/2018
Assunto: Microcontroladores e sistemas microprocessados
Microcontroladores são dispositivos de processamento amplamente utilizados em automação e tarefas de controle digital. Em essência, eles são circuitos integrados do
tipo SoC (system on chip) que incorporam internamente, além de unidade de processamento e memórias diversas, um conjunto de periféricos que permitem interação
com o meio externo. No que tange a programação e operação física de sistemas microprocessados, julgue o item a seguir.

Em um microcontrolador, quando do atendimento de uma interrupção, informações úteis à execução global do programa são armazenadas na área de memória
denominada pilha (stack).

 Certo
 Errado
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/617911
Questão 1010: FAURGS - Eng (HCPA)/HCPA/Engenharia Biomédica/2018
Assunto: Microcontroladores e sistemas microprocessados
Os microcontroladores atuais possuem uma gama variada de periféricos, tais como timers, interfaces SPI, I2C e USART, conversores A/D, entre outros. Na família de
microcontroladores PIC da Microchip, poucos são os dispositivos que apresentam conversores D/A (digital para analógico) integrados e, nesses casos, pode-se
implementá-los fazendo uso do PWM, como na figura abaixo:

11/03/2020 TEC Concursos - Questões para concursos, provas, editais, simulados.
https://www.tecconcursos.com.br/questoes/cadernos/experimental/15976689/imprimir 3/48

Suponha que o microcontrolador e o amplificador operacional (rail-to-rail) estejam alimentados por 5V, e que o PWM tenha uma resolução de 10bits e seja controlado por
um registrador PWMreg. Considere frequência do PWM >> . Para PWMreg = 0x000 tem-se VOUT =0 e e para PWMreg 0x3FF tem-se VOUT =5V.

Qual o valor mais aproximado do registrador PWMreg para que se obtenha VOUT =3,6V?
 a) 0x1CB
 b) 0x2E0
 c) 0x0AD
 d) 0x212
 e) 0x3E4
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/717909
Questão 1011: Instituto AOCP - AU (UEFS)/UEFS/Engenharia/Elétrica/2018
Assunto: Microcontroladores e sistemas microprocessados
Sobre os microcontroladores, assinale a alternativa correta.
 a) Na arquitetura de Von Neuman, uma única área de memória pode ser destinada para o armazenamento de dados (variáveis) e do programa a ser executado
(software).
 b) A arquitetura RISC é caracterizada por um conjunto de instruções extenso, o qual permite maior flexibilidade na programação do microcontrolador.
 c) O microcontrolador é destinado apenas à execução de operações matemáticas, para armazenamento de dados, deve-se utilizar memórias externas.
 d) Ao ocorrer uma interrupção externa e a chamada de uma função auxiliar, o fluxo do programa principal se altera e, quando essa função termina, o fluxo retorna
para a primeira linha do programa principal.
 e) Devido ao alto custo dos microcontroladores não é possível utilizá-los em projetos de baixo custo.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/717661
Questão 1012: FAURGS - Eng (HCPA)/HCPA/Engenharia Biomédica/2018
Assunto: Microcontroladores e sistemas microprocessados
Qual das arquiteturas abaixo é empregada nos microcontroladores PIC do fabricante Microchip?
 a) Von Neumann.
 b) Harvard.
 c) Princeton.
 d) dual Core.
 e) dual channel.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/717486
Questão 1013: FCC - Eng (EMAE)/EMAE/Elétrica/2018
Assunto: Microcontroladores e sistemas microprocessados
Considerando que se deseja converter uma tensão analógica que varia entre −12 V e +12 V com resolução de 25 mV, o número de bits que o Conversor Analógico Digital
(ADC) deve ter é de, no mínimo,
 a) 8.
 b) 12.
 c) 10.
 d) 20.
 e) 14.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/730359
Questão 1014: FCC - Tec Leg (CL DF)/CL DF/Técnico em Manutenção e Operação de Equipamentos Audiovisuais/2018
Assunto: Microcontroladores e sistemas microprocessados
Um conversor A/D de 8 bits recebe como sinal de entrada um sinal analógico com amplitudes máximas entre ±12,5 V. A máxima resolução desse conversor é, em mV,
aproximadamente,
 a) 0,1.
 b) 1.
 c) 100.
 d) 10.
 e) 1000.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/683303
Questão 1015: CEV UECE - An Inf (Pref Sobral)/Pref Sobral/Engenharia Elétrica/2018
Assunto: Microcontroladores e sistemas microprocessados
Considere o circuito do conversor digital-analógico mostrado na figura abaixo.
1
2πRC
11/03/2020 TEC Concursos - Questões para concursos, provas, editais, simulados.
https://www.tecconcursos.com.br/questoes/cadernos/experimental/15976689/imprimir 4/48

O valor da tensão de saída Vs de fundo de escala é igual a
 a) -17,5 V.
 b) -8,75 V.
 c) -35 V.
 d) -5 V.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/671620
Questão 1016: CEBRASPE (CESPE) - PEBTT (IFF)/IFF/Engenharia da Computação/2018
Assunto: Microcontroladores e sistemas microprocessados
Se, em um conversor digital/analógico de 4 bites, a entrada gera uma saída de 10,5 mA, então, para esse conversor, uma entrada gera uma saída de
 a) 4,50 mA.
 b) 6,75 mA.
 c) 9,00 mA.
 d) 12,00 mA.
 e) 13,50 mA.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/666147
Questão 1017: CEBRASPE (CESPE) - PEBTT (IFF)/IFF/Eletrotécnica/2018
Assunto: Microcontroladores e sistemas microprocessados
Com relação aos parâmetros e componentes de um microcontrolador, assinale a opção correta.
 a) Os parâmetros do programa supervisor podem ser ajustados pelo usuário.
 b) O relógio em tempo real é alimentado pela mesma fonte que polariza o microcontrolador.
 c) O circuito power on reset monitora a tensão de alimentação e salva o conteúdo das memórias.
 d) O watch dog timer é acionado em intervalos periódicos a fim de evitar queo programa entre em loop com alguma falha do microprocessador.
 e) As entradas analógicas de um microcontrolador são lidas diretamente, sem necessidade de conversão.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/665704
Questão 1018: CEBRASPE (CESPE) - PEBTT (IFF)/IFF/Eletrotécnica/2018
Assunto: Microcontroladores e sistemas microprocessados
Em um microcontrolador, o ciclo de varredura é responsável por
 a) reconhecer os módulos de entrada e saída.
 b) inicializar o dispositivo.
 c) verificar o estado da memória.
 d) comparar as imagens das entradas com os valores contidos no programa do usuário.
 e) realizar o boot do sistema.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/665702
Questão 1019: CCV UFC - Tec (UFC)/UFC/Laboratório/Eletrônica/2018
Assunto: Microcontroladores e sistemas microprocessados
Um DAC (Conversor Digital Analógico) de 8 bits produz uma tensão de saída de 2,0 V para um código de entrada de 01100100 . Assinale a alternativa que representa, o
valor de Vout para um código de entrada de 10110100.
 a) 1,2 V
 b) 2,4 V
 c) 3,2 V
 d) 3,6 V
 e) 4,0 V
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/756487
Questão 1020: CEBRASPE (CESPE) - Eng (FUB)/FUB/Elétrica/2018
Assunto: Microcontroladores e sistemas microprocessados
Julgue o item que se segue, a respeito do conversor analógico-digital (A/D), considerando a complexidade dos circuitos e a influência da variação de temperatura.

Os resistores de peso binário são utilizados na construção de conversores A/D com baixa dependência à temperatura e com alta resolução.
 Certo
 Errado
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/765618
11102 10012
11/03/2020 TEC Concursos - Questões para concursos, provas, editais, simulados.
https://www.tecconcursos.com.br/questoes/cadernos/experimental/15976689/imprimir 5/48
Questão 1021: FUMARC - Tec (CEMIG)/CEMIG/Operação de Subestações I/2018
Assunto: Microcontroladores e sistemas microprocessados
Um sistema de aquisição de dados possui um conversor A/D de 8 bits. Sabendo-se que a resolução do conversor é de 10 mV, qual o maior valor de tensão pode ser
convertido?
 a) 1,28 V
 b) 2,55 V
 c) 5 V
 d) 80 mV
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/652590
Questão 1022: CEBRASPE (CESPE) - Eng (FUB)/FUB/Elétrica/2018
Assunto: Microcontroladores e sistemas microprocessados
Julgue o item que se segue, a respeito do conversor analógico-digital (A/D), considerando a complexidade dos circuitos e a influência da variação de temperatura.

Uma das desvantagens do conversor flash é o alto custo de implantação devido ao tamanho e à complexidade de seus circuitos.
 Certo
 Errado
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/765621
Questão 1023: CESGRANRIO - Eng Jr (TRANSPETRO)/TRANSPETRO/Elétrica/2018
Assunto: Microcontroladores e sistemas microprocessados
Um sinal de tensão elétrica, variando continuamente no tempo, tem sua amplitude limitada entre -5V e -5V para possibilitar a sua digitalização através de um conversor
Analógico/Digital (A/D.) operando com 8 bits.

Essa conversão, nas condições apresentadas acima, vai acarretar um erro na quantização da amplitude da tensão, medido em mV, de aproximadamente
 a) 10
 b) 40
 c) 60
 d) 100
 e) 200
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/640852
Questão 1024: CESGRANRIO - Eng Jr (TRANSPETRO)/TRANSPETRO/Automação/2018
Assunto: Microcontroladores e sistemas microprocessados
Um controlador deve medir a quantidade de luz ambiente para decidir se liga ou não as luzes externas de uma unidade fabril. Um arranjo típico de conexão a uma porta
Px de E/S (Entrada /Saída.) do controlador, utilizando um Resistor Dependente de Luz (ou LDR = Light Dependent Resistor) é mostrado na Figura abaixo.


Se é do interesse escolher um nível de luminosidade específico, não bastando saber se tem luz ambiente ou não, qual tipo de porta desse controlador deve ser utilizado?
 a) Uma porta de entrada digital
 b) Uma porta de entrada com conversor Digital/ Analógico (DAC.)
 c) Uma porta de entrada com conversor Analógico/Digital (ADC.)
 d) Uma porta de saída com conversor Analógico/Digital (ADC.)
 e) Uma porta de saída com conversor Digital/ Analógico (DAC.)
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/640453
Questão 1025: CESGRANRIO - Eng Jr (TRANSPETRO)/TRANSPETRO/Automação/2018
Assunto: Microcontroladores e sistemas microprocessados
A UCE (Unidade de Controle Eletrônico) é um controlador, com microprocessador embarcado, que os carros modernos possuem para controlar o funcionamento do motor.
Isso é feito através da coleta de vários tipos de dados e da atuação sobre o motor.
Um dos modos de atuação é no controle dos bicos injetores de combustível, que trabalham sob comando elétrico, podendo estar em 2 estados: aberto (injeta
combustível) e fechado (não injeta combustível).
Assumindo que as saídas dos bicos injetores são abertas uma vez a cada rotação do eixo do motor, que o motor gira a 2.400 rpm, e que essa injeção é feita durante 20%
do tempo, qual é o tempo em que a UCE deve comandar a abertura dos bicos injetores a cada rotação do motor?
 a) 5 ms
 b) 20 ms
 c) 25 ms
 d) 40 ms
 e) 240 ms
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/640448
11/03/2020 TEC Concursos - Questões para concursos, provas, editais, simulados.
https://www.tecconcursos.com.br/questoes/cadernos/experimental/15976689/imprimir 6/48
Questão 1026: CESGRANRIO - Eng Jr (TRANSPETRO)/TRANSPETRO/Automação/2018
Assunto: Microcontroladores e sistemas microprocessados
Um sistema embarcado precisa funcionar durante váriosdias, sem a troca da bateria. Seu microcontrolador tem consumo de corrente em modo ativo de 2 mA e, em modo
de economia de energia, de 0,00075 mA, considerando a tensão de alimentação de 3 V e temperatura ambiente de 25ºC. Uma bateria recarregável de 3 V e capacidade
de 1.200 mAh irá alimentar esse sistema. Ela será considerada ideal, fornecendo 3 V constantes após sua carga completa, sempre que demandada.
Desprezando o consumo dos outros componentes diferentes do microcontrolador, considerando a corrente em modo de economia desprezível, e que o microcontrolador
trabalha em modo ativo 50% do tempo, quantos dias o sistema pode funcionar, supondo essa bateria inicialmente com carga completa?
 a) 25
 b) 50
 c) 100
 d) 600
 e) 1200
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/640405
Questão 1027: CESGRANRIO - Eng Jr (TRANSPETRO)/TRANSPETRO/Automação/2018
Assunto: Microcontroladores e sistemas microprocessados
Em 1965, o Dr. Gordon Moore sugeriu que as empresas de semicondutores dobrariam o número de transistores em um circuito integrado a cada dois anos. A observação
dessa taxa de crescimento é conhecida como a famosa “Lei de Moore”. Essa lei está geralmente associada a temas como o crescimento acelerado do número de
componentes num chip, da potência computacional, da capacidade de memória, entre outros.
Um sistema de coleta de dados de sensores, baseado em microprocessadores, consegue executar 100.000 medições por segundo, esse número sendo limitado pela
capacidade de processamento dos microprocessadores. Assumindo-se que a capacidade de executar medições segue a taxa da “Lei de Moore”, em quanto tempo espera-
se que este sistema consiga executar 800.000 de medições por segundo?
 a) 1 ano
 b) 3 anos
 c) 4 anos
 d) 6 anos
 e) 8 anos
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/640404
Questão 1028: CESGRANRIO - Eng Jr (TRANSPETRO)/TRANSPETRO/Automação/2018
Assunto: Microcontroladores e sistemas microprocessados
A Figura 1 abaixo mostra a conexão de 3 Ledsem 3 saídas distintas da porta de 8 bits (PORTA B.) de um microcontrolador. O registro interno de E/S (Entrada/Saída.) do
microcontrolador referente a essa porta tem configuração mostrada na Figura 2, em que cada bit “PORTA Bx” está associado à saída física “Bx”, onde x varia de 0 (bit
menos significativo – LSB.) a 7 (bit mais significativo – MSB.).


Escrevendo-se um “1” no bit “PORTA Bx” implica sair “1” lógico na saída Bx. Analogamente, escrevendo-se um “0” no bit “PORTA Bx” implica sair “0” lógico na saída Bx. A
voltagem de saída do “1” lógico é +5 V, e a do “0” lógico é 0 V, e todas as 8 portas da PORTA B estão programadas como saída.
Um valor em binário que acende todos os Leds da Figura 1, se escrito no registro de E/S da PORTA B é
 a) 00000111
 b) 00100000
 c) 00100100
 d) 01000000
 e) 01100100
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/640403
Questão 1029: CEBRASPE (CESPE) - Eng (FUB)/FUB/Elétrica/2018
Assunto: Microcontroladores e sistemas microprocessados
Julgue o item que se segue, a respeito do conversor analógico-digital (A/D), considerando a complexidade dos circuitos e a influência da variação de temperatura.
11/03/2020 TEC Concursos - Questões para concursos, provas, editais, simulados.
https://www.tecconcursos.com.br/questoes/cadernos/experimental/15976689/imprimir 7/48

O conversor por aproximação sucessiva possui um integrador digital, que aumenta a complexidade do circuito, mas com ganho em relação à sua robustez.
 Certo
 Errado
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/765623
Questão 1030: CEBRASPE (CESPE) - Eng (FUB)/FUB/Elétrica/2018
Assunto: Microcontroladores e sistemas microprocessados
Julgue o item que se segue, a respeito do conversor analógico-digital (A/D), considerando a complexidade dos circuitos e a influência da variação de temperatura.

Um conversor do tipo rampa simples possui uma menor dependência do valor convertido, em relação às variações de temperatura, se comparado ao conversor de
integração por dupla rampa.
 Certo
 Errado
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/765624
Questão 1031: CEBRASPE (CESPE) - OTI (ABIN)/ABIN/Área 6/2018
Assunto: Microcontroladores e sistemas microprocessados
Microcontroladores são dispositivos de processamento amplamente utilizados em automação e tarefas de controle digital. Em essência, eles são circuitos integrados do
tipo SoC (system on chip) que incorporam internamente, além de unidade de processamento e memórias diversas, um conjunto de periféricos que permitem interação
com o meio externo. No que tange a programação e operação física de sistemas microprocessados, julgue o item a seguir.

Em um sinal PWM (pulse width modulation), gerado a partir de um periférico de determinado microcontrolador, aproveita-se o comportamento de sua componente
espectral fundamental para excitar processos que possuam comportamento de resposta em frequência do tipo passa-baixas.
 Certo
 Errado
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/617914
Questão 1032: CEBRASPE (CESPE) - OTI (ABIN)/ABIN/Área 6/2018
Assunto: Microcontroladores e sistemas microprocessados
Microcontroladores são dispositivos de processamento amplamente utilizados em automação e tarefas de controle digital. Em essência, eles são circuitos integrados do
tipo SoC (system on chip) que incorporam internamente, além de unidade de processamento e memórias diversas, um conjunto de periféricos que permitem interação
com o meio externo. No que tange a programação e operação física de sistemas microprocessados, julgue o item a seguir.

Um arquivo no formato INTEL.HEX gerado por um montador emprega caracteres ASCII.
 Certo
 Errado
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/617913
Questão 1033: CEBRASPE (CESPE) - OTI (ABIN)/ABIN/Área 6/2018
Assunto: Microcontroladores e sistemas microprocessados
Microcontroladores são dispositivos de processamento amplamente utilizados em automação e tarefas de controle digital. Em essência, eles são circuitos integrados do
tipo SoC (system on chip) que incorporam internamente, além de unidade de processamento e memórias diversas, um conjunto de periféricos que permitem interação
com o meio externo. No que tange a programação e operação física de sistemas microprocessados, julgue o item a seguir.

Quando presentes em um microcontrolador, as linhas de sinal MISO (master input – slave output), MOSI (master output – slave input), SCK (serial clock) e SS (slave
select) referem-se ao periférico de comunicação serial com protocolo I2C (inter-integrated circuit).
 Certo
 Errado
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/617912
Questão 1034: CEBRASPE (CESPE) - OTI (ABIN)/ABIN/Área 6/2018
Assunto: Microcontroladores e sistemas microprocessados
Em um sistema de controle digital cujo objetivo seja compensar a dinâmica de determinado processo físico de natureza analógica, se fazem necessárias as interfaces de
aquisição e de distribuição.

A respeito dessas interfaces, julgue o item a seguir.

Em uma interface de aquisição de sinais, antes da etapa de conversão analógica-digital (A/D), deve-se realizar uma filtragem do tipo passa-baixas no sinal de entrada,
com o objetivo de se evitar o fenômeno de sobreposição espectral (aliasing).
 Certo
 Errado
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/617895
Questão 1035: CEBRASPE (CESPE) - OTI (ABIN)/ABIN/Área 6/2018
Assunto: Microcontroladores e sistemas microprocessados
Julgue o item seguinte, acerca dos computadores digitais e das memórias principais de microprocessadores.

Para o correto funcionamento dos dispositivos de memória dinâmica, é necessário realizar a operação de refresh.
 Certo
 Errado
11/03/2020 TEC Concursos - Questões para concursos, provas, editais, simulados.
https://www.tecconcursos.com.br/questoes/cadernos/experimental/15976689/imprimir 8/48
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/617887
Questão 1036: CEBRASPE (CESPE) - OTI (ABIN)/ABIN/Área 6/2018
Assunto: Microcontroladores e sistemas microprocessados
Julgue o item seguinte, acerca dos computadores digitais e das memórias principais de microprocessadores.

Uma memória de acesso sequencial possui um tempo de acesso variável.
 Certo
 Errado
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/617886
Questão 1037: CEBRASPE (CESPE) - OTI (ABIN)/ABIN/Área 6/2018
Assunto: Microcontroladores e sistemas microprocessados
Julgue o item seguinte, acerca dos computadores digitais e das memórias principais de microprocessadores.

Devido à volatilidade das memórias EPROM é comum a associação de baterias ao circuito dessa memória, a fim de que os dados não sejam perdidos com o corte da
alimentação.
 Certo
 Errado
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/617885
Questão 1038: CEBRASPE (CESPE) - OTI (ABIN)/ABIN/Área 6/2018
Assunto: Microcontroladores e sistemas microprocessados
Julgue o item seguinte, acerca dos computadores digitais e das memórias principais de microprocessadores.

Uma célula de memória é um circuito ou dispositivo utilizado para armazenar uma palavra de memória.
 Certo
 Errado
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/617884
Questão 1039: CVEST IFPE - Tec (IF PE)/IF PE/Eletrotécnica/2017
Assunto: Microcontroladores e sistemas microprocessados
TEXTO 09


Sistemas baseados em CLP, quando excitados por sinais de natureza analógica, fazem uso de conversores analógico-digital – ADC. Seja um sistema como este, onde o
ADC é de 10 bits e as entradas analógicas EA têm padrão 0 a 10 V.

A sensibilidade do ADC é, aproximadamente,
 a) 100 mV.
 b) 1 mV.
 c) 10 mV.
 d) 1 µV.
 e) 10µV.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/930210
Questão 1040: IESES - Per (IGP SC)/IGP SC/Criminal/Engenharia/2017
Assunto: Microcontroladores e sistemas microprocessados
Leia as proposições abaixo sobre microcontroladores:
I. Os microcontroladores trabalham com um barramento de dados múltiplos de 2n, sendo n um número inteiro maior que zero, e quanto a ordem sequencial em
que os bytes estão dispostos, podem assumir o formato big-endian ou little-endian.
II. Possuem registradores, que são memórias que registram e controlam o funcionamento interno do microcontrolador.
III. Quando realiza o ciclo de busca de instruções na memória, e se a arquitetura for do tipo Harward, buscam dados e instruções sequencialmente, porque
possuem um único barramento de dados e endereços.
IV. Possuem instruções que permitem realizar operações de salto condicional ou salto incondicional, baseado nos estados dos registros após operações lógicas ou
aritméticas, informados pela Unidade Lógico-aritmética.
Assinale a alternativa correta:
 a) Apenas as proposições I, II e IV são verdadeiras.
 b) Apenas as proposições II e III são verdadeiras.
 c) Apenas as proposições I e IV são verdadeiras.
 d) Apenas as proposições I, II e III são verdadeiras.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/631748
Questão 1041: IESES - Per (IGP SC)/IGP SC/Criminal/Engenharia/2017
Assunto: Microcontroladores e sistemas microprocessados
Leia as proposições abaixo, sobre conversão de sinais.
11/03/2020 TEC Concursos - Questões para concursos, provas, editais, simulados.
https://www.tecconcursos.com.br/questoes/cadernos/experimental/15976689/imprimir 9/48
I. O tempo de quantização deve ser menor do que o tempo de amostragem para que não ocorram erros na conversão.
II. Para sinais periódicos, a frequência assíncrona de amostragem é a ideal, já que se conhece o comportamento do sinal antes de ser amostrado.
III. O conversor analógico-digital em rampa simples se baseia na comparação de dois sinais internos: um que vem de um contador crescente e outro que vem de
um conversor digital-analógico, que gera um sinal em forma de rampa crescente. Quando esses dois sinais se encontram, define-se o valor correto da conversão
analógica-digital.
IV. Em geral coloca-se, antes do conversor de analógico para digital, um filtro anti-aliasing, para evitar a sobreamostragem do sinal a ser medido.
Assinale a alternativa correta:
 a) Apenas as proposições II e III são verdadeiras.
 b) Apenas a proposição I é verdadeira.
 c) Apenas as proposições I e III são verdadeiras.
 d) Apenas as proposições III e IV são verdadeiras.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/631750
Questão 1042: COVEST-COPSET - Tec (UFPE)/UFPE/Eletrônica/2017
Assunto: Microcontroladores e sistemas microprocessados
Relacione as colunas, conforme os tipos de registradores de um microprocessador.
1) Armazena temporariamente os dados destinados à unidade lógica e aritmética. ( ) Registrador de flags
2) Contém o endereço da posição de memória que possui a próxima instrução do programa. ( ) Registrador contador de programa
3) Contém o endereço do dado. ( ) Registrador acumulador
4) Armazena a instrução. ( ) Registrador de instrução
5) Contém informações referentes ao resultado da última operação realizada pela unidade lógica aritmética. ( ) Registrador de endereço da memória
A sequência correta, de cima para baixo, é:
 a) 5, 2, 1, 4, 3.
 b) 3, 2, 1, 4, 5.
 c) 1, 2, 5, 3, 4.
 d) 2, 1, 5, 4, 3.
 e) 3, 1, 4, 2, 5.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/765574
Questão 1043: COVEST-COPSET - Tec (UFPE)/UFPE/Eletrônica/2017
Assunto: Microcontroladores e sistemas microprocessados
Um conversor A/D (analógico/digital) converte um sinal que varia entre 0 e 3 V em uma palavra binária de 4 bits. O valor binário para o sinal 2,2 V é:
 a) 0010
 b) 1010
 c) 1001
 d) 1010
 e) 1011
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/765551
Questão 1044: COMPERVE (UFRN) - Eng (UFRN)/UFRN/Neuroengenharia/2017
Assunto: Microcontroladores e sistemas microprocessados
O sinal representado no gráfico a seguir refere-se ao registro de uma atividade fisiológica (em mV). A base de tempo (minuto:segundo) encontra-se sobre o gráfico.


Na conversão desse sinal para digital, a taxa de amostragem mínima para que a sua informação seja mantida é de
 a) 32 amostras/s
 b) 48 amostras/s
 c) 24 amostras/s
 d) 8 amostras/s
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/467376
Questão 1045: CONSULPLAN - AJ TRF2/TRF 2/Apoio Especializado/Engenharia Eletrônica/2017
Assunto: Microcontroladores e sistemas microprocessados
11/03/2020 TEC Concursos - Questões para concursos, provas, editais, simulados.
https://www.tecconcursos.com.br/questoes/cadernos/experimental/15976689/imprimir 10/48

Um sistema microcontrolado possui um conversor analógico digital de 10 bits, com uma tensão de referência de 5V. O teclado representado pela figura anterior está
conectado à entrada analógica do microcontrolador. Ao ser pressionada a tecla CH4, o valor convertido retornado em decimal pelo conversor será aproximadamente igual
a:
 a) 51.2.
 b) 68.2.
 c) 512.
 d) 682.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/468797
Questão 1046: UFMT - Eng (UFSB)/UFSB/Eletricista/2017
Assunto: Microcontroladores e sistemas microprocessados
Arduino é uma plataforma de eletrônica aberta para a criação de protótipos baseada em software e hardware livres, flexíveis e fáceis de usar. O Arduino pode adquirir
informação do ambiente através de seus pinos de entrada, para isso uma completa gama de sensores pode ser usada. Por outro lado, o Arduino pode atuar no ambiente
controlando luzes, motores ou outros atuadores. Os campos de atuação para o controle de sistemas são imensos, podendo ter aplicações na área de impressão 3D,
robótica, engenharia de transportes, engenharia agronômica, musical, moda e tantas outras. O microcontrolador da placa Arduino é programado mediante a linguagem
de programação Arduino, baseada em Wiring, e o ambiente de desenvolvimento (IDE.) está baseado em Processing, uma linguagem de programação de código aberto.

Em relação à programação do Arduino, a coluna da esquerda apresenta as três partes principais em que um programa pode ser dividido e a da direita, exemplo de cada
uma das partes. Numere a coluna da direita de acordo com a da esquerda.
1- Estrutura
2- Variáveis
3- Funções

( ) pinMode()
( ) while
( ) HIGH | LOW

Assinale a sequência correta.
 a) 3, 1, 2
 b) 2, 3, 1
 c) 3, 2, 1
 d) 2, 1, 3
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/588305
Questão 1047: FUNDEP - Tec (UFVJM)/UFVJM/Eletroeletrônica/2017
Assunto: Microcontroladores e sistemas microprocessados
Considere um conversor D/A unipolar de 8 bits que apresenta tensão de saída igual a 0,6 V para a entrada 14h.

A resolução e a tensão de fundo de escala desse CDA são, respectivamente, iguais a:
 a) 25 mV e 6,375 V.
 b) 25 mV e 6,4 V.
 c) 30 mV e 7,65 V.
 d) 30 mV e 600 mV.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/573017
11/03/2020 TEC Concursos - Questões para concursos, provas, editais, simulados.
https://www.tecconcursos.com.br/questoes/cadernos/experimental/15976689/imprimir 11/48
Questão 1048: UFMT - Eng (Pref Cáceres)/Pref Cáceres/Eletricista/2017
Assunto: Microcontroladores e sistemas microprocessados
Analise o trecho de programa abaixo escrito para um microcontrolador PIC.
 int x, y;
 x=input_a();
 y=input_b();
 for ( i=x; i>0; i--) {
 y=y >>1;
 output_c(y);
 delay_ms(100) }
 y = y + 03d;
Considerando inicialmente portA = 03d e portB= A0h, qual é o resultado assumido pela portC e pela variável y após a execução em " y = y + 03d; " do código?
 a) 08h e 23d
 b) 28h e 14d
 c) 14h e 23d
 d) 21h e 08d
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/587043
Questão 1049: CVEST IFPE - Tec Lab (IF PE)/IF PE/Eletroeletrônica/2017
Assunto: Microcontroladores e sistemas microprocessados
No controle do motor da Figura 01, o conversor digital-analógico (DAC) tem 8 bits e a corrente máxima de saída é de 2mA. A velocidade máxima do motor projetada é de
1000 rpm. Quando o motor estiver girando com 400 rpm, pode-se afirmar que o dado escrito na porta de saída do microcontrolador (entrada digital no DAC) e a corrente
de saída no DAC ( ) serão, respectivamente, iguais a:


 a) 01100111 e 0,8 mA
 b) 01100110 e 0,75 mA
 c) 01100101 e 0,75 mA
 d) 01100111 e 0,75 mA
 e) 01100110 e 0,8 mA
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/930108
Questão 1050: CVEST IFPE - Tec (IF PE)/IF PE/Eletrotécnica/2017
Assunto: Microcontroladores e sistemas microprocessados
TEXTO 09


Sistemas baseados em CLP, quando excitados por sinais de natureza analógica, fazem uso de conversores analógico-digital – ADC. Seja um sistema como este, onde o
ADC é de 10 bits e as entradas analógicas EA têm padrão 0 a 10 V.

A primeira entrada analógica, EA1, é excitada através de um sensor de nível capacitivo. Quando a tensão em EA1 for de 6V, qual a palavra digital presente na saída do
respectivo ADC?

 a) 1010100110.
 b) 0000000110.
 c) 0110011000.
 d) 1001100101.
 e) 1000000110.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/930212
Questão 1051: FGV - Prof NS (SEE PE)/SEE PE/Controle e Processos Industriais/Eletrotécnica/2016
Assunto: Microcontroladores e sistemas microprocessados
Seja a(t) um sinal analógico que se pretende transmitir por meio de um enlace de comunicação digital. Assim, antes de proceder a transmissão, deve-se adequar a(t) às
características do enlace, utilizando-se para tal objetivo um conversor analógico digital (conversor A/D).

A figura a seguir ilustra um diagrama contendo os blocos principais do conversor A/D utilizado.

Iout
11/03/2020 TEC Concursos - Questões para concursos, provas, editais, simulados.
https://www.tecconcursos.com.br/questoes/cadernos/experimental/15976689/imprimir 12/48

Sabendo-se que o filtro passa baixas é ideal e possui frequência de corte ( ) igual a 10 KHz e que a taxa de b(t) é 100 Kbps, os níveis de quantização que são utilizados
no quantizador são
 a) 2.
 b) 3.
 c) 4.
 d) 8.
 e) 16.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/838485
Questão 1052: FCC - PMO (ELETROSUL)/ELETROSUL/Técnico de Manutenção de Proteção e Apoio à Operação/2016
Assunto: Microcontroladores e sistemas microprocessados
O microprocessador é um dispositivo lógico programável concebido sob a tecnologia
 a) C-MOS − Complementary Metal-Oxide-Semiconductor.
 b) FMP − Fabricação Microprocessada Planar.
 c) FET − Field Effect Transistor.
 d) VLSI − Circuito Integrado de Alta Escala.
 e) CCD − Dispositivo de Carga Acoplada.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/371694
Questão 1053: IESES - APT (BAHIAGÁS)/BAHIAGÁS/Engenharia Elétrica - Eletrotécnica/2016
Assunto: Microcontroladores e sistemas microprocessados
Qual a resolução em volts de um conversor A/D com 12 bits de um microcontrolador, sendo suas referências de entrada de 0(zero) a 5 volts?
 a) 0,3 V.
 b) 2,93 mV.
 c) 0,3 mV.
 d) 1,46 mV.
 e) 12,2 mV
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/372683
Questão 1054: CEBRASPE (CESPE) - Aud CE (TCE-PA)/TCE-PA/Administrativa/Engenharia Elétrica/2016
Assunto: Microcontroladores e sistemas microprocessados

Um sistema de monitoramento de embalagem de produtos alimentícios verifica a temperatura em 4 pontos por meio dos sensores A, B, C e D identificados na figura
precedente. Caso a saída S da central de lógica seja 0, o produto estará fora dos padrões e deverá ser descartado.
Com base nessas informações, julgue o próximo item.

O conversor A/D (analógico-digital) mostrado na figura pode ser construído usando-se uma rede R-2R.
 Certo
 Errado
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/387661
Questão 1055: CEBRASPE (CESPE) - Ana Con (TCE-PR)/TCE-PR/Engenharia Elétrica/2016
Assunto: Microcontroladores e sistemas microprocessados
Assinale a opção que apresenta uma desvantagem da utilização de um conversor digital-analógico por rede proporcional.
 a) maior complexidade que o conversor rampa simples, utilizado para o mesmo fim
 b) alto valor de corrente nos bites menos significativos
 c) maior interferência do ruído nos bites menos significativos
 d) menor precisão nos componentes utilizados para a construção do conversor
 e) velocidade de conversão limitada pela precisão dos resistores
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/395600
fc
11/03/2020 TEC Concursos - Questões para concursos, provas, editais, simulados.
https://www.tecconcursos.com.br/questoes/cadernos/experimental/15976689/imprimir 13/48
Questão 1056: FUNDEP - Sold (CBM MG)/CBM MG/Técnico em Eletrônica/2016
Assunto: Microcontroladores e sistemas microprocessados
Observe as especificações do conversor digital / analógico AD7524 a seguir.


Na escolha de um conversor D/A, dois parâmetros devem ser compatíveis em função de sua aplicação e de seu custo de aquisição.

Esses parâmetros são:
 a) Average Gain TC e DC Supply Rejection.
 b) Gain Error e Output Leakage Current.
 c) Monotonicity e DC Supply Rejection.
 d) Resolution e Relative Accuracy.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/653671
Questão 1057: COMPEC UFAM - Tec (UFAM)/UFAM/Eletrônica/2016
Assunto: Microcontroladores e sistemas microprocessados
Um computador adquirido com 4k de memória, ou 212 palavras de memória, possui um processador cujo registrador de endereços de memória é de 16 bits e o
barramento de dados é de 20 bits. Qual a capacidade máxima de memória adicional endereçável por este processador e qual o tamanho do dado, em bits, armazenado
em cada posição da memória?
 a) 65536 posições e 16 bits
 b) 65535 posições e 18 bits
 c) 61440 posições e 20 bits
 d) 32768 posições e 36 bits
 e) 36864 posições e 10 bits
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/671156
Questão 1058: FAURGS - Tec (UFRGS)/UFRGS/Eletrônica/2016
Assunto: Microcontroladores e sistemas microprocessados
No código, a instrução “MOV V, #W” significa “V recebe o valor W”, e “ADD X, Y, Z” significa “X recebe Y somado com Z”.

MOV A, #2
MOV B, #3
MOV C, #2
ROTINA:
 ADD A, A, B
 ADD B, A, -1
 ADD C, C, -1
 SE C≠0 SALTA PARA ROTINA
FIM:
 SALTA PARA FIM

Para o programa Assembly de microprocessador dado acima, no qual cada instrução é executada em 1 (um) ciclo de relógio, qual o resultado final nos registradores “A”,
“B” e “C” após 30 ciclos de relógio?
 a) A=9, B=8, C=0
 b) A=9, B=11, C=0
 c) A=11, B=8, C=0
 d) A=11, B=11, C=0
 e) A=11, B=11, C=1
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/711503
Questão 1059: FAURGS - Tec (UFRGS)/UFRGS/Eletrônica/2016
Assunto: Microcontroladores e sistemas microprocessados
Observe a tabela abaixo.

Dispositivo Quantidade de endereços
(SEM USO) FIM: FFFF
11/03/2020 TEC Concursos - Questões para concursos, provas, editais, simulados.
https://www.tecconcursos.com.br/questoes/cadernos/experimental/15976689/imprimir 14/48
SAÍDA 2KB
ENTRADA 2KB
RAM 16KB
ROM 8KB INÍCIO: 0

Um sistema baseado em Microprocessador tem o mapeamento de memória descrito na tabela acima. A partir do endereço zero, é colocadauma ROM de 8KB, logo a
seguir uma RAM de 16KB, e assim sucessivamente, conforme a tabela. Para esta configuração, os endereços, em hexadecimal, iniciais e finais da RAM e da SAÍDA, são,
respectivamente,
 a) 1000, 5FFF, 6800, 6FFF.
 b) 1000, 5FFF, 7000, 8FFF.
 c) 2000, 4FFF, 6800, 7000.
 d) 2000, 4FFF, 7000, 8FFF.
 e) 2000, 5FFF, 6800, 6FFF
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/711509
Questão 1060: Com. Org. (IFSP) - Tec (IF SP)/IF SP/Laboratório/Automação/2016
Assunto: Microcontroladores e sistemas microprocessados
Sabendo que um conversor DA de oito bits produz uma saída de 0,35 V para a entrada digital 00001010, qual o maior valor de tensão que este conversor pode gerar?
 a) 8,925 V
 b) 2,75 V
 c) 89,25 V
 d) 3,5 V
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/714926
Questão 1061: DIRPS UFU - Tec (UFU)/UFU/Eletrônica/2016
Assunto: Microcontroladores e sistemas microprocessados
A figura abaixo mostra a rede R/2R de um conversor D/A de 4 bits.


Sabendo-se que a tensão de referência é 5V, o valor da tensão vin para uma entrada igual a 0101 é:
 a) 0,3125 V.
 b) 3,125 V.
 c) 0,78125 V.
 d) 1,5625 V.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/740299
Questão 1062: DIRPS UFU - Tec (UFU)/UFU/Eletrônica/2016
Assunto: Microcontroladores e sistemas microprocessados
Um conversor A/D de 8 (oito) bits tem como entrada uma tensão que varia de 0 a 5V.
O número de níveis discretos na saída e a resolução deste conversor são, respectivamente,
 a) 128 e 39,37 mV.
 b) 512 e 9,78 mV.
 c) 256 e 19,6 mV.
 d) 250 e 20 mV.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/740300
Questão 1063: COPEVE UFMG - Eng (UFMG)/UFMG/Eletricista/2016
Assunto: Microcontroladores e sistemas microprocessados
Conversores A/D (analógico/digital) são blocos de circuitos que permitem a conversão de uma amostra analógica, por exemplo um sinal de tensão, em uma palavra
digital de N bits. A operação inversa é desempenhada por conversores D/A (digital/analógico). Suponha que um sinal analógico na faixa de –6 a +6V seja convertido em
um sinal digital de 8 bits.
Dessa forma, assumindo uma entrada de +3V e a minimização do erro de quantização, a representação correspondente é CORRETAMENTE obtida pela palavra digital
 a) 11000000.
D3D2D1D0
11/03/2020 TEC Concursos - Questões para concursos, provas, editais, simulados.
https://www.tecconcursos.com.br/questoes/cadernos/experimental/15976689/imprimir 15/48
 b) 01000000.
 c) 10111111.
 d) 00111010.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/744484
Questão 1064: FGV - Prof NS (SEE PE)/SEE PE/Controle e Processos Industriais/Eletrotécnica/2016
Assunto: Microcontroladores e sistemas microprocessados
Considere um conversor digital-analógico, de 4 bits, capaz de produzir tensões de 0V a 24V.

A resolução desse conversor é, em V,
 a) 1,4.
 b) 1,5.
 c) 1,6.
 d) 3,0.
 e) 6,0.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/838480
Questão 1065: FGV - Prof NS (SEE PE)/SEE PE/Controle e Processos Industriais/Mecatrônica/2016
Assunto: Microcontroladores e sistemas microprocessados
Relacione os elementos que fazem parte de um microcontrolador às suas respectivas características.

( ) PWRTEN (system clock switch bit).

( ) BROW-OUT detector

( ) BOREN


1. Circuito para resetar o Microcontrolador, no caso de ocorrência de uma queda de tensão.
2. Bit responsável por habilitar ou desabilitar o Brown-out.
3. Temporizador de Power-Up que faz o microcontrolador aguardar um tempo assim que o chip é energizado.

Assinale a opção que indica a relação correta, de cima para baixo.
 a) 1 – 2 – 3.
 b) 2 – 1 – 3.
 c) 2 – 3 – 1.
 d) 3 – 2 – 1.
 e) 3 – 1 – 2.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/838554
Questão 1066: FGV - Prof NS (SEE PE)/SEE PE/Controle e Processos Industriais/Mecatrônica/2016
Assunto: Microcontroladores e sistemas microprocessados
No conversor D/A da figura a seguir,


os módulos em Volts da resolução e da saída de fundo de escala são, respectivamente,
 a) 0,25 e 3,75.
 b) 0,25 e 12.
 c) 0,75 e 11,25.
 d) 0,75 e 12.
 e) 0,8 e 12.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/838573
Questão 1067: CVEST IFPE - Tec Lab (IF PE)/IF PE/Eletroeletrônica/2016
Assunto: Microcontroladores e sistemas microprocessados
Observe as proposições que seguem sobre microprocessadores e microcontroladores.

I. O microcontrolador é um circuito ou dispositivo contendo apenas elementos ativos, capazes de assumir um ou dois estados estáveis em um determinado
momento.

II. O microprocessador é um dos principais componentes de um computador, ele é responsável pelo controle de um ou mais dispositivos externos (periféricos) e
pela troca de dados entre esses dispositivos e a memória principal.

III. A interrupção é a suspensão de um processo, causada por um evento externo, e é realizada de modo que o processo possa ser retomado.

11/03/2020 TEC Concursos - Questões para concursos, provas, editais, simulados.
https://www.tecconcursos.com.br/questoes/cadernos/experimental/15976689/imprimir 16/48
IV. A instrução de computador pode ser reconhecida como uma forma de endereçamento indexado em que o registrador de índice é incrementado ou
decrementado automaticamente, a cada referência da memória.

V. A unidade central de processamento é a parte do computador que busca e executa instruções, além disto, consiste em uma unidade lógica e aritmética, uma
unidade de controle e registradores.

Estão CORRETAS apenas
 a) I, II e IV.
 b) III e V.
 c) I e III.
 d) II e III.
 e) III, IV e V.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/932859
Questão 1068: CVEST IFPE - Tec Lab (IF PE)/IF PE/Eletroeletrônica/2016
Assunto: Microcontroladores e sistemas microprocessados
Sobre os conversores A/D e D/A, é possível afirmar que

I. a conversão D/A é o processo de conversão de uma tensão ou corrente para um valor representado em código digital (como binário ou BCD).

II. a função do transdutor é converter a variável física em elétrica. Alguns transdutores comuns são sensores de temperatura, fotocélulas e fotodiodos.

III. a saída elétrica analógica do transdutor serve como entrada analógica do conversor analógico-digital (ADC). Este converte essa entrada analógica em saída
digital, que consiste de um número de bits que representa o valor da entrada analógica.

IV. a resolução de um conversor D/A é definida como a menor variação na saída analógica como resultado de mudança na entrada digital.

V. erro de offset é o desvio máximo da saída do conversor digital-analógico (DAC) do valor esperado (ideal), expresso como porcentagem do erro de offset. Então
se o conversor apresentar um erro de offset de ±0,05% e esse conversor tem tensão de entrada 10V, esse percentual de erro de offset é de até 5 mV.

Estão CORRETOS os itens
 a) I, II e III.
 b) I, II e IV.
 c) II, III, IV e V.
 d) II, III e IV.
 e) II, IV e V.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/932864
Questão 1069: UFMT - PEBTT (IF MT)/IF MT/Engenharia Elétrica/2016
Assunto: Microcontroladores e sistemas microprocessados
A figura (a) mostra um sinal analógico e a figura (b), o diagrama de blocos do sistema de aquisição de dados, no qual consta o condicionador de sinal, Sample/Hold,
sinais de controle e o conversor analógico digital (presente em alguns modelos de microcontroladores). O sinal é aplicado à entrada do sistema de aquisição, cuja taxa de
amostragem consta na figura. Os pontos a, b, c,..., h na figura são os valores amostrados segundo o tempo constante no eixo da abcissa.


Em relação ao sinal de entrada e ao diagrama de blocos,assinale a afirmativa correta.
 a) O dispositivo S/H tem a finalidade de manter o sinal de entrada do CAD constante durante a conversão.
 b) A frequência de amostragem é igual a 1,25 kHz.
 c) O tempo total de conversão de um CAD de N bits que utiliza a técnica de aproximação sucessiva é dado por ttotal conversão = (N/2) ´ tclock conversor + alguns
poucos períodos extras para inicializar e finalizar a conversão.
 d) O tempo total de conversão do sinal analógico, quando se utiliza um CAD de aproximação sucessiva,
depende da amplitude do sinal de entrada.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/1097328
Questão 1070: UFMT - PEBTT (IF MT)/IF MT/Engenharia Elétrica/2016
Assunto: Microcontroladores e sistemas microprocessados
Atualmente estão disponíveis diversos modelos de microcontroladores, produzidos por diferentes fabricantes, dentre os quais se podem citar Intel, Microchip, Motorola,
etc., cada um possuindo certas particularidades. Em relação ao PIC (Peripherical Interface Controller), fabricado pelo Microchip Technology Inc, assinale a afirmativa
INCORRETA.
 a) Possui barramento de endereço de programa separado do barramento de dados.
 b) Possui internamente memória de programa do tipo ROM Flash, memória de dados do tipo RAM e memória EEPROM (Electrically Erasable Programable ROM).
 c) Possui CPU (Central Processing Unit) do tipo RISC (Rapid Instruction Set Computer).
 d) Dependendo do modelo, o microcontrolador pode conter portas digitais, conversor analógico digital, temporizador e porta serial síncrona/assíncrona.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/1097331
11/03/2020 TEC Concursos - Questões para concursos, provas, editais, simulados.
https://www.tecconcursos.com.br/questoes/cadernos/experimental/15976689/imprimir 17/48
Questão 1071: UFMT - PEBTT (IF MT)/IF MT/Engenharia Eletrônica/2016
Assunto: Microcontroladores e sistemas microprocessados
A coluna da esquerda apresenta variáveis de programação do microcontrolador Arduino e a da direita, o intervalo numérico das variáveis. Numere a coluna da direita de
acordo com a da esquerda.

1 - Boolean ( ) -128 a 127
2 - Int ( ) -32.768 a 32.767
3 - Char ( ) 0 a 1
4 - Byte ( ) 0 a 255
Assinale a sequência correta.
 a) 4, 3, 2, 1
 b) 4, 1, 2, 3
 c) 3, 2, 1, 4
 d) 3, 2, 4, 1
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/1097648
Questão 1072: UFMT - PEBTT (IF MT)/IF MT/Engenharia Eletrônica/2016
Assunto: Microcontroladores e sistemas microprocessados


Sabe-se que a saída do sensor LM35 está em Kelvin, na qual cada 10 mV representa um Kelvin. A medição em Kelvin começa em zero grau K, quando a temperatura é
zero absoluto. Desse modo, com um valor de zero absoluto, o sensor emitirá 0 V. De acordo com o datasheet do fabricante, pode-se calibrar o sensor verificando se sua
tensão é de 2,98 V, quando a temperatura é de 25 °C. Considerando uma temperatura de 40 °C, qual é o valor da tensão em Volts no sensor de temperatura, lida pelo
Arduino através da porta analógica?
 a) 3,13
 b) 4,77
 c) 3,42
 d) 4,17
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/1097651
Questão 1073: UFMT - PEBTT (IF MT)/IF MT/Engenharia Eletrônica/2016
Assunto: Microcontroladores e sistemas microprocessados
Considere um conversor digital-analógico de cinco bits com uma saída em tensão. Para uma entrada digital de 111102, é gerada uma tensão de saída de 12 V. Qual será
o fator de proporcionalidade e a tensão de saída respectivamente para uma entrada digital de 101012?
 a) 1,5; 9,4 V
 b) 0,4; 8,4 V
 c) 0,4; 3,6 V
 d) 1,5; 15,6 V
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/1097653
Questão 1074: UFMT - Ana ST (DETRAN MT)/DETRAN MT/Engenheiro Eletricista/2015
Assunto: Microcontroladores e sistemas microprocessados
Considere o circuito abaixo que contém os elementos básicos de um microcomputador, cujo microprocessador possui as seguintes características: 16 linhas de endereço e
8 linhas de dados, além das linhas de controle, tais como: , etc.

IO/ ,R/M̄ W̄
11/03/2020 TEC Concursos - Questões para concursos, provas, editais, simulados.
https://www.tecconcursos.com.br/questoes/cadernos/experimental/15976689/imprimir 18/48


Assinale a configuração que NÃO é válida para esse tipo de microprocessador.
 a) 8k RAM e 32k ROM
 b) 56k RAM e 8k ROM
 c) 48k RAM e 32k ROM
 d) 16k RAM e 8k ROM
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/365881
Questão 1075: COVEST-COPSET - Tec (UFPE)/UFPE/Eletrônica/2015
Assunto: Microcontroladores e sistemas microprocessados
Com relação às interfaces de entrada/ saída dos sistemas microprocessados, analise as proposições seguintes
1) Para o microprocessador receber dados válidos de um dispositivo de entrada, ela realiza uma consulta ou interrupção para saber se o chip de interface
armazenou o dado de entrada corretamente.
2) Uma das funções do chip de interface é sincronizar as transferências de dados entre o microprocessador e o dispositivo periférico.
3) Na operação de saída, o dispositivo periférico coloca os dados no registrador de dados do chip de interface até que ele seja lido pelo microprocessador.
Está(ão) correta(s):
 a) 1, 2 e 3.
 b) 1 e 3, apenas.
 c) 1 e 2, apenas.
 d) 2 e 3, apenas.
 e) 1, apenas.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/767736
Questão 1076: CESGRANRIO - Prof Jun (BR)/BR/Ênfase em Automação/2015
Assunto: Microcontroladores e sistemas microprocessados
Um sistema de aquisição de dados utiliza um conversor A/D com uma taxa de amostragem de 10 milhões de amostras por segundo. Supondo que antes do conversor
exista um filtro anti-aliasing, qual será a largura de banda máxima do filtro, em MHz, para que não haja o aliasing no sinal amostrado?
 a) 1
 b) 2
 c) 5
 d) 10
 e) 20
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/603603
Questão 1077: COVEST-COPSET - Tec (UFPE)/UFPE/Eletrônica/2015
Assunto: Microcontroladores e sistemas microprocessados
No projeto de conversores analógicos digitais, as seguintes características devem ser consideradas:
1) taxa de amostragem.
2) resolução.
3) erro de quantização.
Está(ão) correta(s):
 a) 1, 2 e 3.
 b) 1 e 3, apenas
 c) 1 e 2, apenas
 d) 2 e 3, apenas
 e) 1, apenas
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/767737
Questão 1078: COMPEC IFPB - Tec Lab (IF PB)/IF PB/Eletrônica/2015
Assunto: Microcontroladores e sistemas microprocessados
11/03/2020 TEC Concursos - Questões para concursos, provas, editais, simulados.
https://www.tecconcursos.com.br/questoes/cadernos/experimental/15976689/imprimir 19/48
O pino de saída de um microcontrolador é utilizado para acionar um motor de corrente contínua, conforme ilustrado na figura abaixo. Considere a queda de tensão nos
LEDs de 2 V e que os valores de resistores estejam em ohms.


Qual é o valor aproximado da corrente I fornecida pelo microcontrolador, considerando que a tensão de saída digital pode ser igual a 0 V (nível lógico 0) e 5 V (nível
lógico 1)?
 a) 25 mA.
 b) 12 mA.
 c) 40 mA.
 d) 20 mA.
 e) 35 mA.

Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/855174
Questão 1079: CESGRANRIO - Prof Jun (BR)/BR/Ênfase em Automação/2015
Assunto: Microcontroladores e sistemas microprocessados
Quando a malha aberta de um sistema de controle é oscilatória, recomenda-se verificar o comportamento da malha fechada empregando inicialmente um controlador do
tipo
 a) I
 b) P
 c) PD
 d) Pl
 e) PID
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/603694
Questão 1080:CEBRASPE (CESPE) - AJ STJ/STJ/Apoio Especializado/Engenharia Elétrica/2015
Assunto: Microcontroladores e sistemas microprocessados

A figura apresentada ilustra um conversor digital-analógico em que as entradas de V1 a V4 podem assumir apenas os valores 0 V ou 1 V. Considerando que a entrada V1
represente o bit mais significativo, V4 represente o bit menos significativo e Vo represente a tensão de saída, julgue o seguinte item.
Se R1 = R2 = R3 = R4 = Rf = 15 kΩ , então a entrada 0010 gerará uma tensão de saída igual a !4 V.
 Certo
 Errado
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/307632
Questão 1081: CESGRANRIO - Prof Jun (BR)/BR/Ênfase em Automação/2015
Assunto: Microcontroladores e sistemas microprocessados

O circuito analógico da Figura acima corresponde a um
 a) filtro passa-alta
 b) filtro passa-faixa
 c) controlador PI
 d) controlador PID
11/03/2020 TEC Concursos - Questões para concursos, provas, editais, simulados.
https://www.tecconcursos.com.br/questoes/cadernos/experimental/15976689/imprimir 20/48
 e) condicionador de sinais
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/603701
Questão 1082: CEBRASPE (CESPE) - AJ STJ/STJ/Apoio Especializado/Engenharia Elétrica/2015
Assunto: Microcontroladores e sistemas microprocessados

A figura apresentada ilustra um conversor digital-analógico em que as entradas de V1 a V4 podem assumir apenas os valores 0 V ou 1 V. Considerando que a entrada V1
represente o bit mais significativo, V4 represente o bit menos significativo e Vo represente a tensão de saída, julgue o seguinte item.
A expressão da tensão de saída do conversor é dada por
 Certo
 Errado
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/307629
Questão 1083: CONSULPAM - Eletrot (SERCOMTEL)/SERCOMTEL/2015
Assunto: Microcontroladores e sistemas microprocessados
Funções geradas por blocos funcionais analógicos são muitas vezes processadas por circuitos digitais (por exemplo, um computador). Para processar este sinal usando
circuitos digitais, deve-se necessariamente efetuar uma conversão para a forma digital. Tal conversão é efetuada por um conversor analógico/digital ("A/D converter" ou
ADC). Este sinal processado (ou transformado) deve (na maioria das vezes) atuar, produzindo um efeito sobre o circuito analógico que gerou o sinal original, ou outro
similar. Sobre o assunto tratado no texto, é CORRETO afirmar que:
 a) Um sinal na forma digital, para ser processado por um bloco funcional analógico, deve ser previamente convertido (ou reconvertido) para a forma analógica
equivalente.
 b) Conversor D/A de resistores com pesos ponderados é o mais complexo dos conversores D/A. Construído a partir de um circuito básico de resistores em série
controlado por corrente, onde a corrente é somada num ponto em comum, passando por um resistor de carga, criando assim uma saída analógica.
 c) A numeração binária codificada decimal (BCD) usa mil bits para representar números decimais de 0 a 9.
 d) No conversor D/A tipo escada R-2R, apenas uma chave ligada produz uma contribuição de corrente fornecida para o amplificador operacional.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/1027223
Questão 1084: CONSULPAM - Eng Elet (SERCOMTEL)/SERCOMTEL/2015
Assunto: Microcontroladores e sistemas microprocessados
Funções geradas por blocos funcionais analógicos são muitas vezes processadas por circuitos digitais (por exemplo, um computador). Para processar este sinal usando
circuitos digitais, deve-se, necessariamente, efetuar uma conversão para a forma digital. Tal conversão é efetuada por um conversor analógico/digital ("A/D converter" ou
ADC). Este sinal processado (ou transformado) deve (na maioria das vezes) atuar, produzindo um efeito sobre o circuito analógico que gerou o sinal original, ou outro
similar. Um sinal na forma digital, para ser processado por um bloco funcional analógico, deve ser previamente convertido (ou reconvertido) para a forma analógica
equivalente. Este processo reverso é efetuado por um conversor digital/analógico ("D/A converter" ou DAC). Analise os itens e marque o CORRETO.
 a) Tipicamente, um conversor D/A possui um segurador de ordem dois.
 b) Existem um ou mais latchs na entrada de um conversor do tipo D/A.
 c) O conversor do tipo D/A pode possuir resistores ponderados ou pode possuir malha R-2R.
 d) A implementação do conversor por modulação de largura de pulso (PWM) é dividida em duas partes: digital e analógica.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/1027327
Questão 1085: VUNESP - Ass TM (Pref SJC)/Pref SJC/Técnico em Elétrica/2015
Assunto: Microcontroladores e sistemas microprocessados
Um conversor AD hipotético transforma uma entrada analógica vA no intervalo 0 ≤ vA < 20 mV em uma saída digital de 8 bits, usando passos uniformes. Se os três bits
mais significativos da saída são 101, então vA, em milivolts, está no intervalo
 a) 7,5 ≤ vA < 10.
 b) 10 ≤ vA < 12,5.
 c) 12,5 ≤ vA < 15.
 d) 15 ≤ vA < 17,5.
 e) 17,5 ≤ vA < 20.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/686958
Questão 1086: COPEVE (UFAL) - Tec (UFAL)/UFAL/Laboratório/Física/2014
Assunto: Microcontroladores e sistemas microprocessados
Microcontroladores e Controladores Lógicos Programáveis (CLP) são exemplos de dispositivos digitais programáveis muito utilizados em automação residencial, predial e
industrial. Dadas as afirmações sobre características e uso destes dispositivos,

I. Um microcontrolador é considerado "um computador em um chip", pois contêm no seu interior todos os blocos necessários ao funcionamento de uma estrutura
computacional básica.

II. O controlador lógico programável substitui o circuito de força num sistema automatizado de partida direta de um motor de indução trifásico.

= − − − .V0
R−f
R1
V1
Rf
R2
V2
Rf
R3
V3
Rf
R4
V4
11/03/2020 TEC Concursos - Questões para concursos, provas, editais, simulados.
https://www.tecconcursos.com.br/questoes/cadernos/experimental/15976689/imprimir 21/48
III. A linguagem LADDER é um tipo de linguagem gráfica baseada na lógica de relés e contatos elétricos utilizada na programação de controladores lógicos
programáveis.

IV. Um microcontrolador é mais utilizado na automação industrial, pois suas portas de saídas digitais podem ser usadas para acionar diretamente motores
elétricos.

verifica-se que está(ão) correta(s)
 a) II, apenas.
 b) I e III, apenas.
 c) I e IV, apenas.
 d) III e IV, apenas.
 e) I, II, III e IV.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/921445
Questão 1087: FUNDEP - Tec (IF SP)/IF SP/Laboratório/Eletrônica/2014
Assunto: Microcontroladores e sistemas microprocessados
Analise o seguinte esquema referente a um circuito baseado em um microcontrolador (U1). A partir dessa análise, está CORRETO afirmar que
 a) C1 e C2 garantem a inicialização do circuito.
 b) o circuito formado por R1 e C3 provê reset no microcontrolador.
 c) o cristal X1 é que define a frequência em que o led D1 irá piscar.
 d) R2 aumenta a tensão no led, garantindo maior brilho.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/639630
Questão 1088: CEBRASPE (CESPE) - Eng (SUFRAMA)/SUFRAMA/Engenharia Elétrica e Eletrônica/2014
Assunto: Microcontroladores e sistemas microprocessados

A figura acima mostra um esquema de conexão de componentes eletrônicos para formar um conversor D/A. A tensão de entrada (tensão VCC), aplicada quando um nível
lógico está no estado 1, corresponde a valor igual a +5 V. Os níveis lógicos D0, D1, D2 e D3 são associados às entradas V0, V1, V2 e V3, respectivamente. Com base
nessas informações e considerando que os diodos no circuito são ideais, julgue o item a seguir.

Se o nível lógico das entradas D0 e D1for 1 e o nível lógico das demais entradas for 0, então a tensão Vs será superior a 7 mV.
 Certo
 Errado
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/165938
Questão 1089: SSOA - Tec (UNILAB)/UNILAB/Laboratório/Eletrônica/2014
Assunto: Microcontroladores e sistemas microprocessados
Considerando-se uma montagem de determinado equipamento que necessite utilizar um banco de memória RAM com a capacidade de 8k em configuração 1k x 8, mas
que utilize a memória RAM NTE2114, cuja capacidade é de 4k em configuração 1k x 4, é possível, nessas circunstâncias, utilizar 02 (dois) chips de memória NTE2114,
aplicando-se a técnica de expansão da palavra, em que o barramento de endereço será formatado em série e o barramento dos dados, em paralelo.
11/03/2020 TEC Concursos - Questões para concursos, provas, editais, simulados.
https://www.tecconcursos.com.br/questoes/cadernos/experimental/15976689/imprimir 22/48
 Certo
 Errado
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/986117
Questão 1090: SSOA - Tec (UNILAB)/UNILAB/Laboratório/Eletrônica/2014
Assunto: Microcontroladores e sistemas microprocessados
Considerando-se que a estrutura básica de um microprocessador é composta das portas de I/O, unidade lógica aritmética, registradores, memórias, temporizadores,
oscilador de clock interno e flags, é correto afirmar que flags são registradores sinalizadores responsáveis, entre outras funções, por indicar o estado do microprocessador
após a execução de cada instrução, sendo classificados em flags de estado e flags de controle.
 Certo
 Errado
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/986118
Questão 1091: FUNDEP - Tec (IF SP)/IF SP/Laboratório/Eletrônica/2014
Assunto: Microcontroladores e sistemas microprocessados
Atualmente, a linguagem Assembly é muito utilizada nos sistemas que empregam os microcontroladores. Com relação a essa linguagem, está CORRETO afirmar que
 a) é uma linguagem de programação de alto nível.
 b) se geram códigos executáveis maiores comparados com a linguagem C.
 c) permite alta portabilidade entre diferentes microcontroladores.
 d) permite manipular diretamente os registradores da CPU.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/639632
Questão 1092: IF RS - Téc (IF RS)/IF RS/Laboratório/Eletrônica/2014
Assunto: Microcontroladores e sistemas microprocessados
No tocante aos microcontroladores, assinale a opção INCORRETA dentre as afirmativas abaixo:
 a) Um microcontrolador pode ser considerado como um microprocessador integrado com diversos periféricos em um mesmo circuito integrado.
 b) Dentre os blocos funcionais básicos de um microprocessador podemos colocar a UCP (Unidade Central de Processamento), os pinos de entrada e saída e os
dispositivos de memória.
 c) Considerando que um pino de entrada mude de estado raramente (“1” e ”0”), podemos afirmar que a utilização de métodos de varredura (polling) para esse pino
do microcontrolador é um método mais eficiente que o uso de interrupções, do ponto de vista de consumo de ciclos de máquina.
 d) Uma memória RAM de 4096 posições com 2 bytes por posição corresponde a uma memória de 8KB.
 e) O nível mais baixo de programação possível de ser realizada em um microcontrolador é conhecido como programação em linguagem de máquina.
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/995299
Questão 1093: DIPS UFLA - Tec (UFLA)/UFLA/Laboratório - Mecatrônica/2014
Assunto: Microcontroladores e sistemas microprocessados
A família de microcontroladores PIC tem uma grande variedade de modelos. Os níveis de pipeline da série 18FXX são:
 a) 4
 b) 7
 c) 64
 d) 128
Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/966223
Questão 1094: COPERVE-UFSC - Tec (UFSC)/UFSC/Eletrônica/2014
Assunto: Microcontroladores e sistemas microprocessados
Um microcontrolador possui uma CPU com a seguinte arquitetura:

• Registrador PC (program counter) de 8 bits que contém o endereço da próxima instrução a ser executada;
• Registrador AC (accumulator) de 8 bits que armazena resultados intermediários de operações;
• Memória de dados;
• Memória de instruções;
• Conjunto de instruções, listadas na tabela a seguir (onde loc representa um endereço de memória de 8 bits).


Código de máquina Instrução Descrição
00000000 loc LDA loc AC <- memória [loc]
00000001 loc STA loc memória [loc] <- AC
00000010 loc ADD loc
AC <- AC + memória
[loc]
00000011 loc AND loc
AC <- AC AND memória
[loc]
00000100 loc JMP loc PC <- loc
00000101 loc BRN loc
PC <- (AC < 0) ? loc :
PC + 2
00000110 loc BRZ loc
PC <- (AC == 0) ? loc :
PC + 2
11/03/2020 TEC Concursos - Questões para concursos, provas, editais, simulados.
https://www.tecconcursos.com.br/questoes/cadernos/experimental/15976689/imprimir 23/48
11111111 XX HALT Halt


Nessa arquitetura, que considera números com sinal e representação em complemento de 2, a instrução LDA (load accumulator) é utilizada para armazenar em AC o
conteúdo da posição de memória endereçada por loc. A instrução STA (store accumulator) é utilizada para armazenar o conteúdo de AC na posição de memória
endereçada por loc. A instrução ADD (add) armazena em AC o resultado da operação aritmética de adição realizada entre o valor contido em AC e o valor armazenado na
posição de memória endereçada por loc. A instrução AND (and) armazena em AC o resultado da operação lógica AND realizada entre o valor contido em AC e o valor
armazenado na posição de memória endereçada por loc. A instrução JMP (jump) realiza um desvio incondicional para a posição de memória indicada por loc. A instrução
BRN (branch if negative) realiza um desvio condicional para a posição de memória indicada por loc se o conteúdo de AC for menor do que zero; caso contrário, a
instrução seguinte a BRN é executada. A instrução BRZ (branch if zero) realiza um desvio condicional para a posição de memória indicada por loc se o conteúdo de AC for
igual a zero; caso contrário, a instrução seguinte a BRZ é executada. A instrução HALT (halt) causa a parada da execução das instruções.
O programa em linguagem assembly a seguir foi desenvolvido para execução nesse microcontrolador. Na primeira coluna foi incluído um label para representar o
endereço de memória da instrução em questão; a segunda coluna contém a instrução e a terceira coluna contém os operandos da instrução (endereços de memória).


INICIO: LDA 0
ADD 1
BRN INICIO
 HALT

Assuma que o programa inicia sua execução na primeira instrução da listagem, localizada no endereço INICIO (label INICIO). Assuma também que na posição 0 (zero) da
memória de dados está armazenado o valor 127 (em decimal) e que na posição 1 (um) dessa mesma memória está armazenado o valor 1 (em decimal). Com base na
execução do programa, assinale a alternativa CORRETA.

 a) A instrução HALT é executada após duas repetições do laço LDA/ADD/BRN.
 b) A instrução HALT é executada após três repetições do laço LDA/ADD/BRN.
 c) A instrução HALT é executada após quatro repetições do laço LDA/ADD/BRN.
 d) A instrução HALT é executada após cinco repetições do laço LDA/ADD/BRN.
 e) A instrução HALT nunca é executada.


Esta questão não possui comentário do professor no site. www.tecconcursos.com.br/questoes/800136
Questão 1095: SSOA - Tec (UNILAB)/UNILAB/Laboratório/Eletrônica/2014
Assunto: Microcontroladores e sistemas microprocessados
Os dispositivos de memórias são fundamentais para os circuitos eletrônicos microprocessados, pois permitem o fluxo, a manipulação e o tratamento dos dados que
entram e saem no sistema de processamento, como a memória RAM, que é construída em chip de material tipo semicondutor e possui a configuração 8k x 8, contando,
necessariamente, com 12 linhas de acesso aos seus endereços.
 Certo
 Errado
Esta questão não
