Questão 1
Completo
Atingiu 0,05 de 0,05

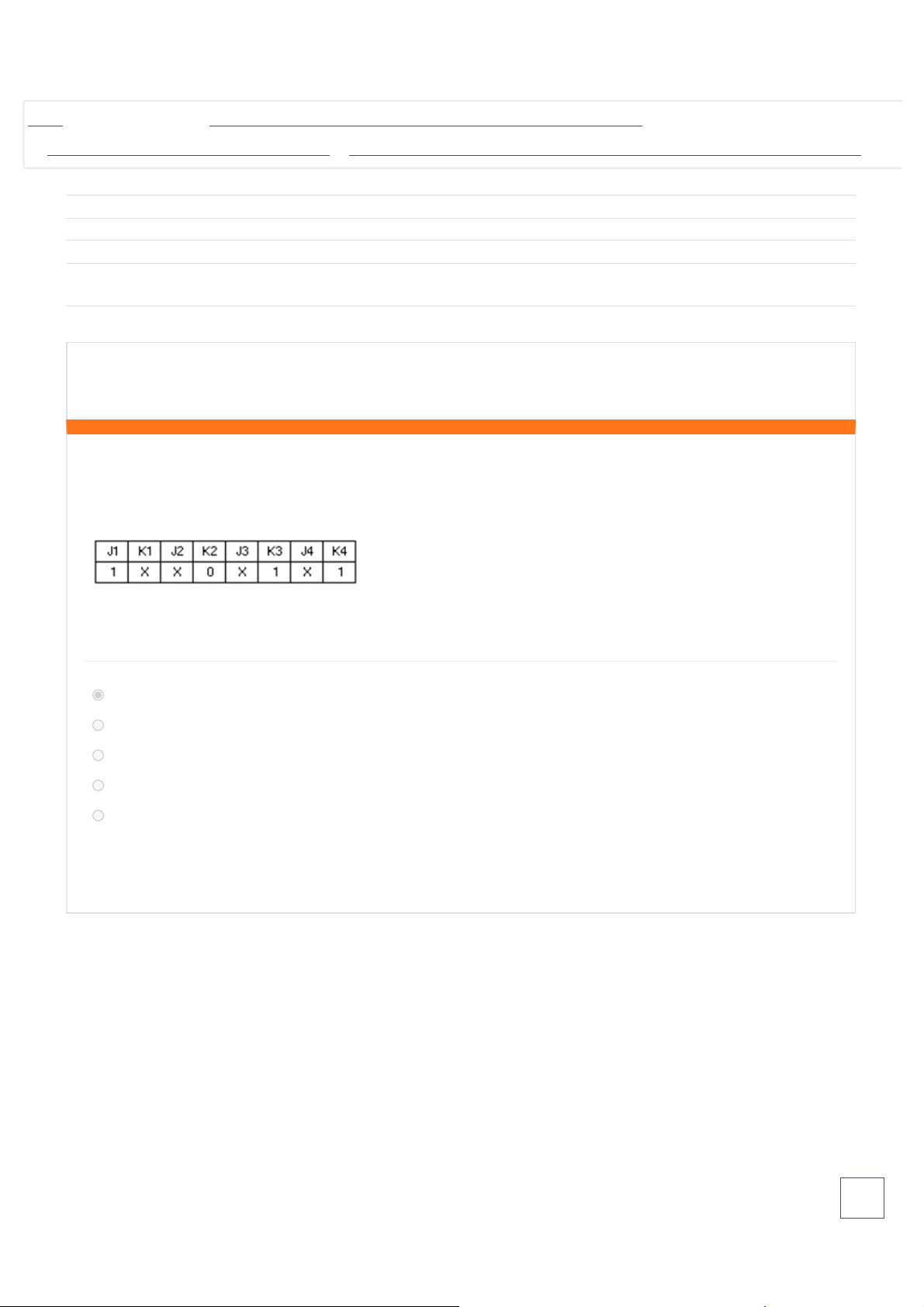

Sabendo que o número registrado pelo circuito contador de 4 bits é 7 (0111), e que os comandos de transição no circuito
formado por 4 flip-flops JK são os seguintes


Qual será o número a seguir?
a. 12.
b. 9.
c. 7.
d. 3.
e. 2.
Sua resposta está correta.
Painel / Minhas Disciplinas / BACHARELADO EM ENGENHARIA ELÉTRICA-disc. 9- ELETRÔNICA DIGITAL
/ ATIVIDADE DE ESTUDO 02 - VALOR 0,5 PONTOS / CLIQUE AQUI PARA REALIZAR A ATIVIDADE DE ESTUDO 02 - PRAZO FINAL: 22/05/2024

https://www.eadunifatecie.com.br/course/view.php?id=37054
https://www.eadunifatecie.com.br/course/view.php?id=37054
https://www.eadunifatecie.com.br/my/
https://www.eadunifatecie.com.br/course/view.php?id=37054
https://www.eadunifatecie.com.br/course/view.php?id=37054#section-8
https://www.eadunifatecie.com.br/mod/quiz/view.php?id=1257579
Questão 2
Completo
Atingiu 0,00 de 0,05
Qual a saída da tabela abaixo?
a. S=A’B’C’+A’BC’+CA.
b. S=(A+C)*(A’+B’+C’).
c. S=A’C’+AC.
d. S=A’B’C’+AB’C+ABC’+A’BC.
e. S=C’A+CA.
Sua resposta está incorreta.

Questão 3
Completo
Atingiu 0,05 de 0,05
Dado a tabela verdade do contador lógico de 3 bits:


Qual será a sequência seguida pelo contador, considerando 7 o primeiro número da contagem?
a. 7-5-2-0.
b. 7-2-0-6.
c. 7-4-3-8.
d. 7-0-4-5.
e. 7-5-0-9.
Sua resposta está correta.

Questão 4
Completo
Atingiu 0,00 de 0,05
Questão 5
Completo
Atingiu 0,05 de 0,05
Dado a tabela verdade do contador lógico de 2 bits:


Qual será a sequência seguida pelo contador, considerando 0 o primeiro número da contagem?
a. 0-3-1-2.
b. 0-1-2-3.
c. 2-3-0-1.
d. 0-2-1-3.
e. 0-2-3-1.
Sua resposta está incorreta.
Qual a saída da tabela abaixo?
a. S=AB.
b. S=AB’+A’B.
c. S= A+B’.
d. S=A’B’+BA.
e. S=(A’+B’)*(B+A).
Sua resposta está correta.

Questão 6
Completo
Atingiu 0,00 de 0,05
Qual a saída da tabela abaixo?
a. Todas as formas estão corretas.
b. S=B’+A.
c. S=B’+AB.
d. S=A+B’A’.
e. S=B+A’.
Sua resposta está incorreta.

Questão 7
Completo
Atingiu 0,05 de 0,05
Questão 8
Completo
Atingiu 0,05 de 0,05
Os sinais de saída em sequência em um circuito digital são fundamentais para a operação de muitos sistemas eletrônicos. Eles
são usados para indicar o estado atual de um circuito e podem mudar com o tempo em resposta a entradas específicas.

Qual a saída da tabela abaixo?

a. S=(A’+C’+B’)*(A’+C’+D)*(A’+C+D’)*(A+B+C)*(A+C+D)*(A+B’+C’+D’).
b. S=A’BC’D’+A’CD+ABC’+AC’D+AB’CD’.
c. S=(A’+C’+B’)*(A+B+C)+A’CD’+ABC.
d. S=ABC+ACD+AB’C’D’+ABC’+AC’D+AB’CD’.
e. S=B’C’D’+A’C’D+A’CD’+ACD+ABC.
Sua resposta está correta.
Os circuitos registradores desempenham um papel crucial na arquitetura de computadores e sistemas digitais. Qual a função
dos circuitos registradores?
a. Realizar operações de amplificação de sinal.
b. Realizar operações de multiplicação e divisão.
c. Realizar operações de filtragem de sinais.
d. Armazenamento e transferência de dados.
e. Controlar o fluxo de energia em um circuito elétrico.
Sua resposta está correta. 
Questão 9
Completo
Atingiu 0,05 de 0,05
Os sinais de saída em sequência em um circuito digital são fundamentais para a operação de muitos sistemas eletrônicos. Eles
são usados para indicar o estado atual de um circuito e podem mudar com o tempo em resposta a entradas específicas.

Qual O SINAL DE SAÍDA EM SEQUÊNCIA do circuito formado pela tabela abaixo?

a. 1010011100011100.
b. 1100110000110011.
c. 0101010101010101.
d. 0011001111001100.
e. 1111000000001111.
Sua resposta está correta.

Questão 10
Completo
Atingiu 0,05 de 0,05
Sabendo que o número registrado pelo circuito contador de 4 bits é 10 (1010), e que os comandos de transição no circuito
formado por 4 flip-flops JK são os seguintes


Qual será o número a seguir?
a. 7.
b. 9.
c. 3.
d. 12.
e. 8.
Sua resposta está correta.
