PROVA 02 - ELETRONICA 3

Prévia do material em texto

Iniciado em sábado, 11 mai 2024, 21:36
Estado Finalizada
Concluída em sábado, 11 mai 2024, 22:08
Tempo
empregado
31 minutos 37 segundos
Avaliar 0,35 de um máximo de 0,50(70%)
Questão 1
Completo
Atingiu 0,00 de 0,05

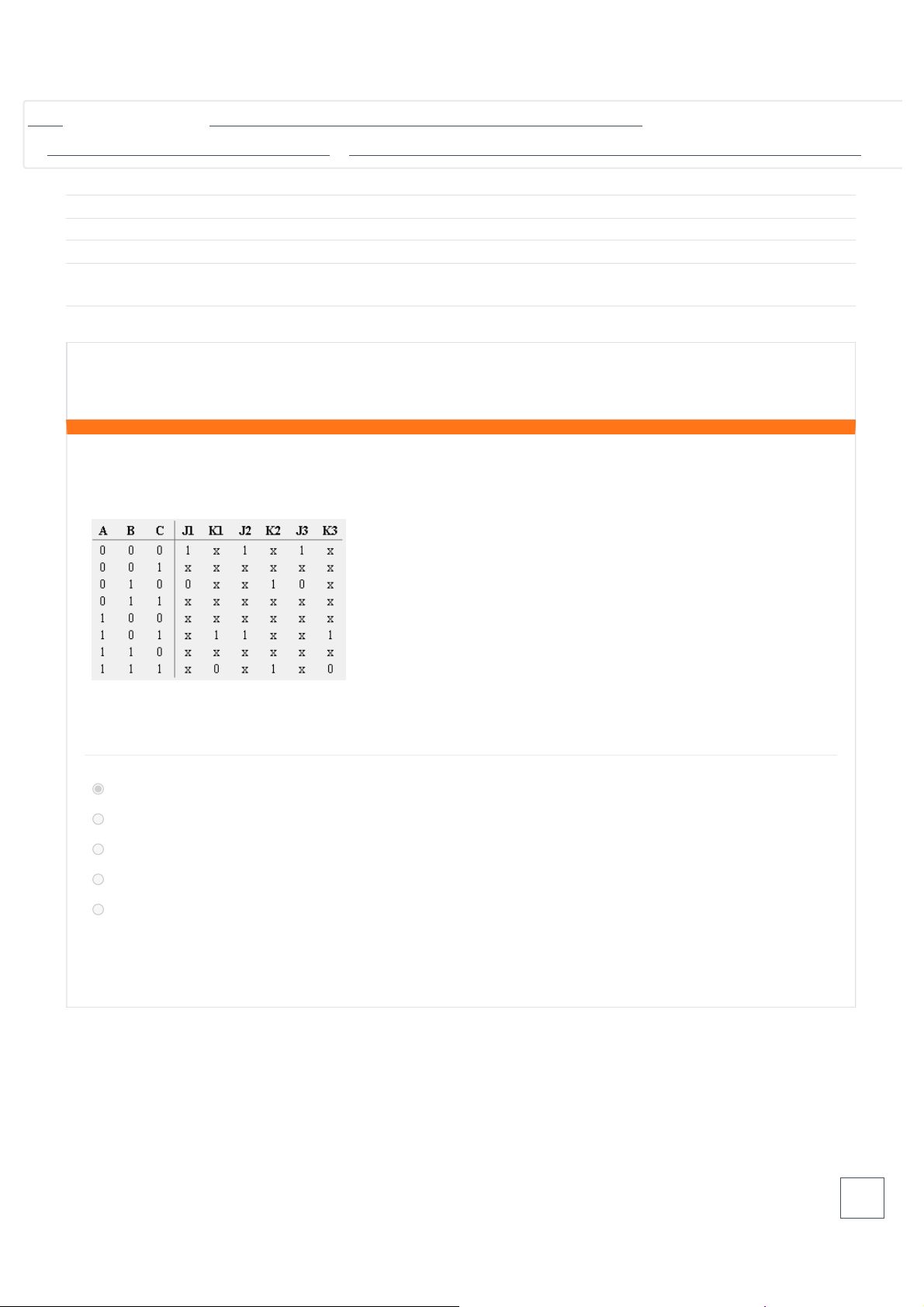

Dado a tabela verdade do contador lógico de 3 bits:


Qual será a sequência seguida pelo contador, considerando 7 o primeiro número da contagem?
a. 7-0-4-5.
b. 7-4-3-8.
c. 7-5-2-0.
d. 7-5-0-9.
e. 7-2-0-6.
Sua resposta está incorreta.
Painel / Minhas Disciplinas / BACHARELADO EM ENGENHARIA ELÉTRICA-disc. 9- ELETRÔNICA DIGITAL
/ ATIVIDADE DE ESTUDO 02 - VALOR 0,5 PONTOS / CLIQUE AQUI PARA REALIZAR A ATIVIDADE DE ESTUDO 02 - PRAZO FINAL: 22/05/2024

https://www.eadunifatecie.com.br/course/view.php?id=37054
https://www.eadunifatecie.com.br/course/view.php?id=37054
https://www.eadunifatecie.com.br/my/
https://www.eadunifatecie.com.br/course/view.php?id=37054
https://www.eadunifatecie.com.br/course/view.php?id=37054#section-8
https://www.eadunifatecie.com.br/mod/quiz/view.php?id=1257579
Questão 2
Completo
Atingiu 0,05 de 0,05
Questão 3
Completo
Atingiu 0,00 de 0,05
Qual a saída da tabela abaixo?

a. S=B’D’+BDA’+AB’C’+ACD’.
b. S=A’B’D+A’BD’+ABC’+ADC.
c. S=(A’+B’)*(A’+C)*(A’+B)*(A+C).
d. S=(B’+D’)*(B+D+A’)*(A+B’+C’)*(A+C+D’).
e. S=(A’+B’+D’)*(A+B’+C)*(A+’B+D)*(A+B).
Sua resposta está correta.
Qual a saída da tabela abaixo?
a. S=B+A’.
b. Todas as formas estão corretas.
c. S=A+B’A’.
d. S=B’+A.
e. S=B’+AB.
Sua resposta está incorreta. 
Questão 4
Completo
Atingiu 0,05 de 0,05
Qual é a diferença entre circuitos sequenciais síncronos e assíncronos? Selecione as alternativas corretas.

I - Circuitos sequenciais síncronos são projetados com flip-flops, enquanto os assíncronos utilizam contadores.
II - Circuitos sequenciais síncronos possuem um sinal de relógio que sincroniza todas as operações, enquanto os assíncronos
não dependem de um sinal de relógio.
III - Circuitos sequenciais síncronos funcionam apenas em sistemas digitais, enquanto os assíncronos podem ser utilizados em
sistemas analógicos e digitais.
IV - Circuitos sequenciais síncronos têm um atraso de propagação menor em comparação aos assíncronos.
V - Circuitos sequenciais síncronos são mais complexos e de maior custo em relação aos assíncronos.
a. As afirmativas I, II, III e IV estão corretas.
b. As afirmativas III e IV estão corretas.
c. As afirmativas I, II e IV estão corretas.
d. As afirmativas I, II, III e V estão corretas.
e. As afirmativas IV e V estão corretas.
Sua resposta está correta.

Questão 5
Completo
Atingiu 0,00 de 0,05
Questão 6
Completo
Atingiu 0,05 de 0,05
Os flip-flop têm duas saídas estáveis e podem ser usados para armazenar um bit de informação. Existem vários tipos de circuitos
flip-flop e cada tipo tem suas próprias características e usos.

O circuito abaixo corresponde a qual flip-flop?
a. AND.
b. RS.
c. D.
d. JK.
e. T.
Sua resposta está incorreta.
Sabendo que o número registrado pelo circuito contador de 4 bits é 7 (0111), e que os comandos de transição no circuito
formado por 4 flip-flops JK são os seguintes


Qual será o número a seguir?
a. 12.
b. 2.
c. 9.
d. 7.
e. 3.
Sua resposta está correta.

Questão 7
Completo
Atingiu 0,05 de 0,05
Questão 8
Completo
Atingiu 0,05 de 0,05
Sabendo que o número registrado pelo circuito contador de 4 bits é 10 (1010), e que os comandos de transição no circuito
formado por 4 flip-flops JK são os seguintes


Qual será o número a seguir?
a. 12.
b. 3.
c. 9.
d. 7.
e. 8.
Sua resposta está correta.
Qual a saída da tabela abaixo?
a. S= A+B’.
b. S=AB’+A’B.
c. S=A’B’+BA.
d. S=AB.
e. S=(A’+B’)*(B+A).
Sua resposta está correta.

Questão 9
Completo
Atingiu 0,05 de 0,05
Questão 10
Completo
Atingiu 0,05 de 0,05
Os circuitos flip-flop são fundamentais na eletrônica digital. Existem vários tipos de circuitos flip-flop, como o flip-flop RS, o flip-
flop JK, o flip-flop D e o flip-flop T. Cada tipo tem suas próprias características e usos.

O que são circuitos flip-flop?
a. Circuitos que realizam operações lógicas básicas.
b. Circuitos responsáveis por gerar pulsos de clock.
c. Circuitos que armazenam e manipulam um bit de informação.
d. Circuitos usados para contar impulsos elétricos.
e. Circuitos utilizados para converter sinais analógicos em digitais.
Sua resposta está correta.
Qual a saída da tabela abaixo?
a. S=A’+C.
b. S=A+C’.
c. S=(A’+B’)*(A’+C)*(A’+B)*(A+C).
d. S=A’C’.
e. S=AB’C’+ABC’.
Sua resposta está correta.
